MTF e Resolução Óptica no Cinema: Casamento de Lentes e Sensores 4K/8K

Resolução em cinema decorre do contraste da lente, não de megapixels. Um sensor 8K com óptica fraca em frequências médias produz imagens sem volume. Lentes de alto padrão preservam textura mesmo em sensores de resolução moderada.

O que é MTF e por que linhas de resolução isoladas são insuficientes

A Função de Transferência de Modulação (MTF) mede a preservação de contraste em cada nível de detalhe da imagem. A contagem tradicional de linhas-limite indica apenas o ponto de contraste zero. Ela ignora a resposta nas frequências úteis.

Pelas normas ISO 12233:2023 e ISO 9335, a imagem é decomposta em ondas senoidais de luminância. Essa análise usa a transformada de Fourier da função de dispersão pontual (PSF).

A modulação M de um padrão claro e escuro relaciona as intensidades máxima e mínima:

M = (I_max - I_min) ÷ (I_max + I_min)

A curva de MTF para a frequência espacial f calcula a razão de contraste:

MTF(f) = M_imagem(f) ÷ M_objeto(f)

Em baixas frequências (5 a 10 lp/mm), boas lentes mantêm MTF acima de 90%. Em altas frequências (40 a 80 lp/mm), aberrações e difração reduzem a modulação gradualmente.

Como ler curvas de MTF no padrão Carl Zeiss e ARRI

Curvas de MTF mostram o contraste do centro até as bordas do sensor em milímetros. Linhas altas e paralelas revelam alta nitidez homogênea e ausência de astigmatismo.

No compêndio do Dr. Hubert H. Nasse da Carl Zeiss, o eixo horizontal marca a distância radial do centro (0 mm a 21,6 mm em Full Frame).

Na documentação da ARRI e da Schneider Kreuznach, os gráficos detalham quatro parâmetros essenciais:

• Orientação Sagital (linhas sólidas): Avalia linhas paralelas ao raio do centro óptico.
• Orientação Tangencial (linhas tracejadas): Avalia linhas perpendiculares ao raio radial.
• Distância entre curvas: Maior separação entre linhas sagitais e tangenciais indica astigmatismo perceptível.
• Centro versus bordas: O centro óptico entrega o contraste máximo. A queda nas bordas reflete curvatura de campo e vinheta.

Nas lentes ARRI Signature Prime, o projeto foca em MTF homogênea no círculo de 46 mm. Isso garante desfoque suave sem contornos duros.

O teorema de cascata: por que o sistema é o produto das eficiências

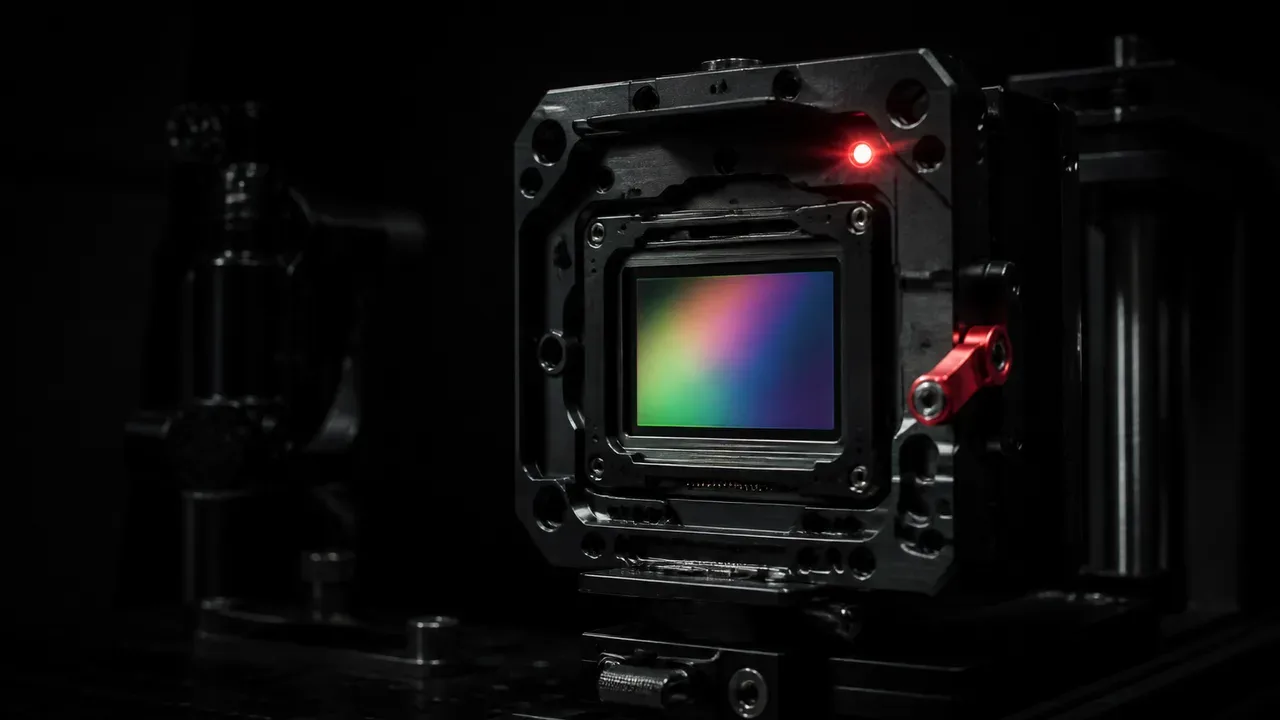

A resolução gravada no arquivo final resulta da multiplicação das curvas de MTF de cada elemento da cadeia. Lente, filtro óptico passa-baixa (OLPF), sensor e debayer degradam o sinal em conjunto.

A norma SMPTE RP 2093 formaliza o cálculo do sistema de cinema:

MTF_sistema(f) = MTF_lente(f) × MTF_OLPF(f) × MTF_sensor(f) × MTF_debayer(f)

Com 50% de modulação na lente e 60% no sensor em 30 lp/mm, o contraste final gravado é 30% (0.50 × 0.60 = 0.30).

Essa equação esclarece duas regras fundamentais:

• O sensor valoriza qualquer lente: Sensores modernos elevam o contraste final, mesmo com ópticas antigas.
• O sensor não corrige aberrações: Aberração cromática lateral e coma continuam visíveis no arquivo final.

Nyquist, pixel pitch e difração em sensores 4K, Super 35 e 8K Full Frame

A frequência máxima sem aliasing é a frequência de Nyquist, determinada pelo espaçamento entre fotodiodos. Fechar o diafragma além do limite faz a mancha de Airy superar o pixel, reduzindo o contraste.

A frequência de Nyquist f_Nyquist em pares de linhas por milímetro é:

f_Nyquist = 1 ÷ (2 × p)

Onde p representa o pixel pitch em milímetros.

A teoria de difração de Fraunhofer documentada por Warren J. Smith calcula o diâmetro do disco de Airy:

d_Airy = 2.44 × λ × N ≈ 1.342 × N (em µm)

Onde λ = 0,55 µm para luz verde e N é a abertura do diafragma.

O limite de difração ocorre quando o raio de Airy (1,22 × λ × N) iguala o tamanho do pixel:

N_limite = p ÷ (1.22 × λ) ≈ p ÷ 0.671

Na Sony Venice 2 em 8.6K (p = 4,155 µm), a difração inicia em f/6.2. Em f/11, o disco cobre 3,5 pixels e reduz a nitidez.

O 'Cooke Look' vs a acutância de lentes modernas

A diferença entre ópticas clássicas e modernas está no balanço de MTF entre frequências baixas e altas. A Cooke prioriza contraste suave em 10 a 20 lp/mm, enquanto lentes modernas buscam modulação agressiva em 60 lp/mm.

Segundo a Cooke Optics, a prioridade do projeto é a renderização natural da pele humana. Esse desenho óptico contempla três pilares:

• Roll-off Harmônico: Transição contínua entre planos focados e desfocados.
• Aberração Esférica Controlada: Suavização sutil de imperfeições sem perder a nitidez dos olhos.
• Microcontraste Balanceado: Modulação suave em 10–20 lp/mm para sensação de profundidade.

Lentes como Zeiss Supreme Prime e Leitz Hugo utilizam elementos asféricos avançados para maximizar a modulação em altas frequências. Isso entrega nitidez clínica, ideal para VFX e telas de LED em estúdios virtuais.

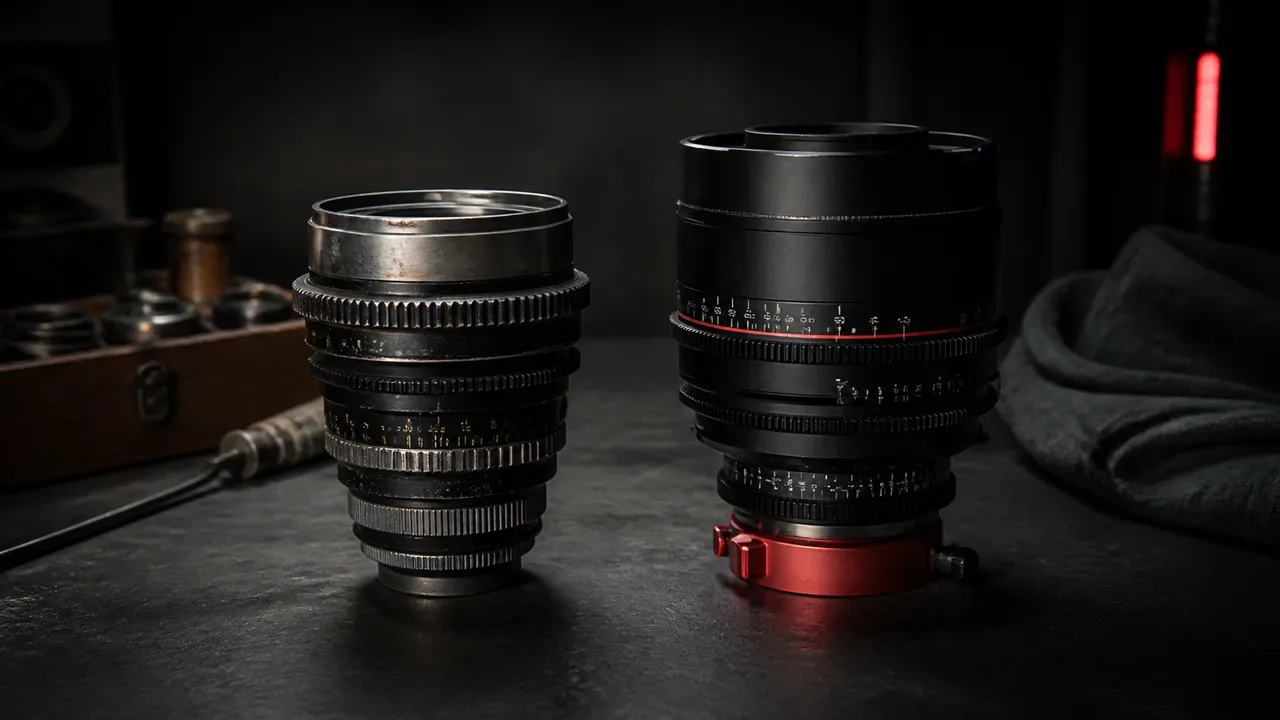

Como casar lentes vintage e modernas com sensores 4K, 6K e 8K

A escolha da lente deve unir a densidade de pixels do sensor à intenção narrativa da produção. Sensores 8K toleram ópticas vintage com alta fidelidade graças ao oversampling no processo de debayer.

Lentes Vintage em Sensores 8K

Lentes clássicas como Canon K35 e Cooke Speed Panchro operam perfeitamente em 8K. O sensor denso captura a textura analógica do vidro sem gerar aliasing. A redução para 4K no master final melhora a relação sinal-ruído.

Lentes Modernas e Produção Virtual (ICVFX)

Em painéis de LED virtuais, aberrações cromáticas e astigmatismo nas bordas geram falhas de contorno nos atores. Nesses ambientes, lentes com MTF uniforme do centro às bordas são mandatórias.

Matriz de Escolha por Tipo de Projeto

Checklist de bancada para o Diretor de Fotografia

Antes de iniciar as diárias, realize estes testes na sala de câmera (prep room):

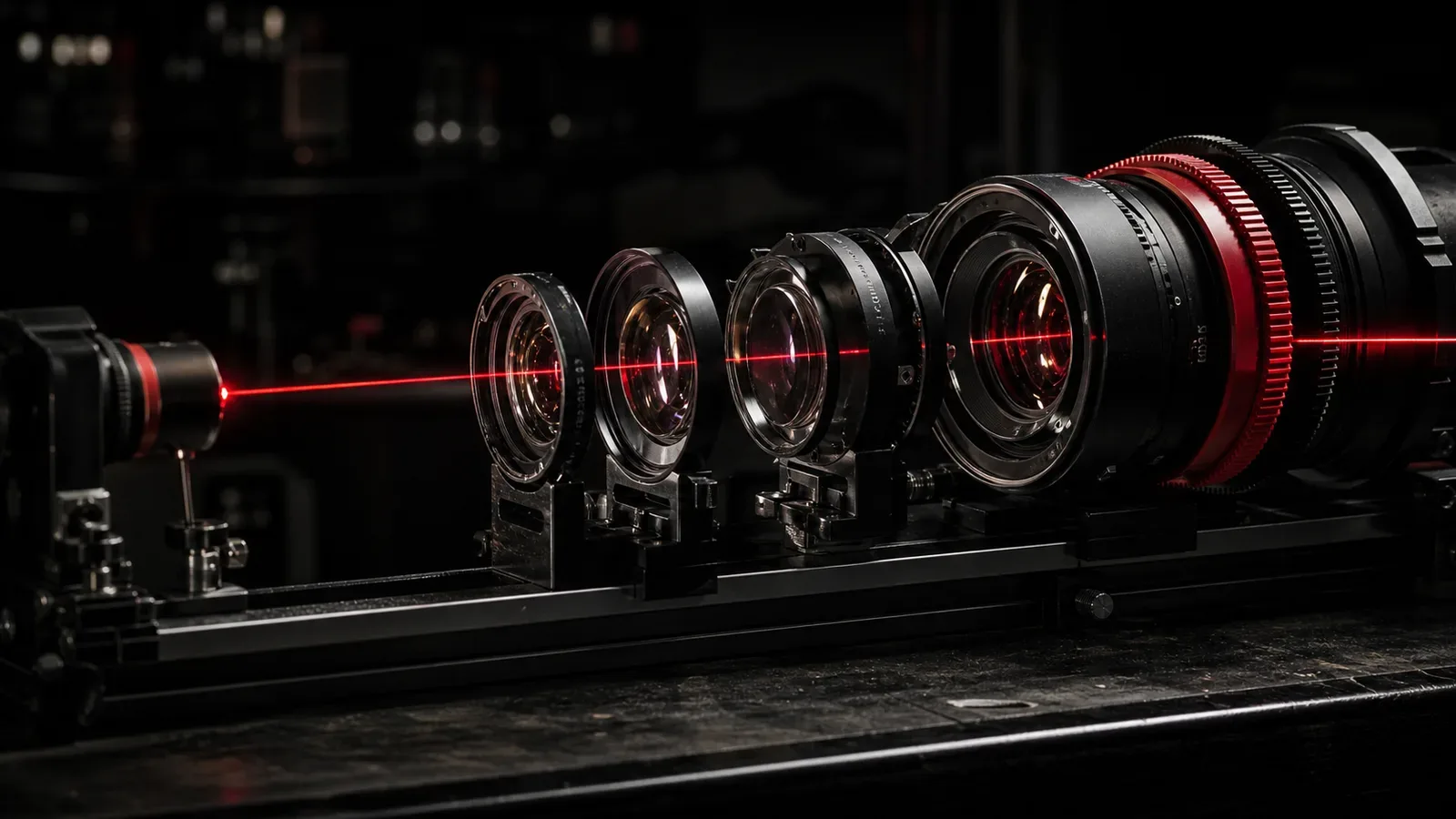

• Checagem de Backfocus: Ajuste o flange focal com calços micrométricos (shims) usando colimador a laser.
• Projeção em Alvo Óptico: Avalie a simetria sagital e tangencial em abertura máxima e em T2.8.
• Mapeamento do Ponto Doce: Identifique a abertura de maior MTF (geralmente entre 2 e 3 stops fechados).
• Evitar Difração Excessiva: Não feche além de f/8 em sensores com pixel pitch menor que 5 µm.
• Avaliação de Veiling Glare: Ilumine a lente fora de eixo para medir perdas de microcontraste por reflexos.

Fontes primárias e documentação técnica oficial

• ISO: ISO 12233:2023 — Photography — Resolution and spatial frequency responses.
• ISO: ISO 9335:1995 — Optics — Optical transfer function principles.
• Carl Zeiss AG: How to Read MTF Curves — Dr. Hubert H. Nasse.
• ARRI: ARRI Sensor Technology & Signature Prime White Papers.
• Cooke Optics: Cooke Optical Philosophy & The Cooke Look.
• SMPTE: SMPTE RP 2093 — Spatial and Optical Resolution in Cinema Systems.
• Schneider Kreuznach: Modulation Transfer Function Primer.
• Sony Professional / RED: Sony VENICE 2 White Paper e RED V-Raptor Specs.
