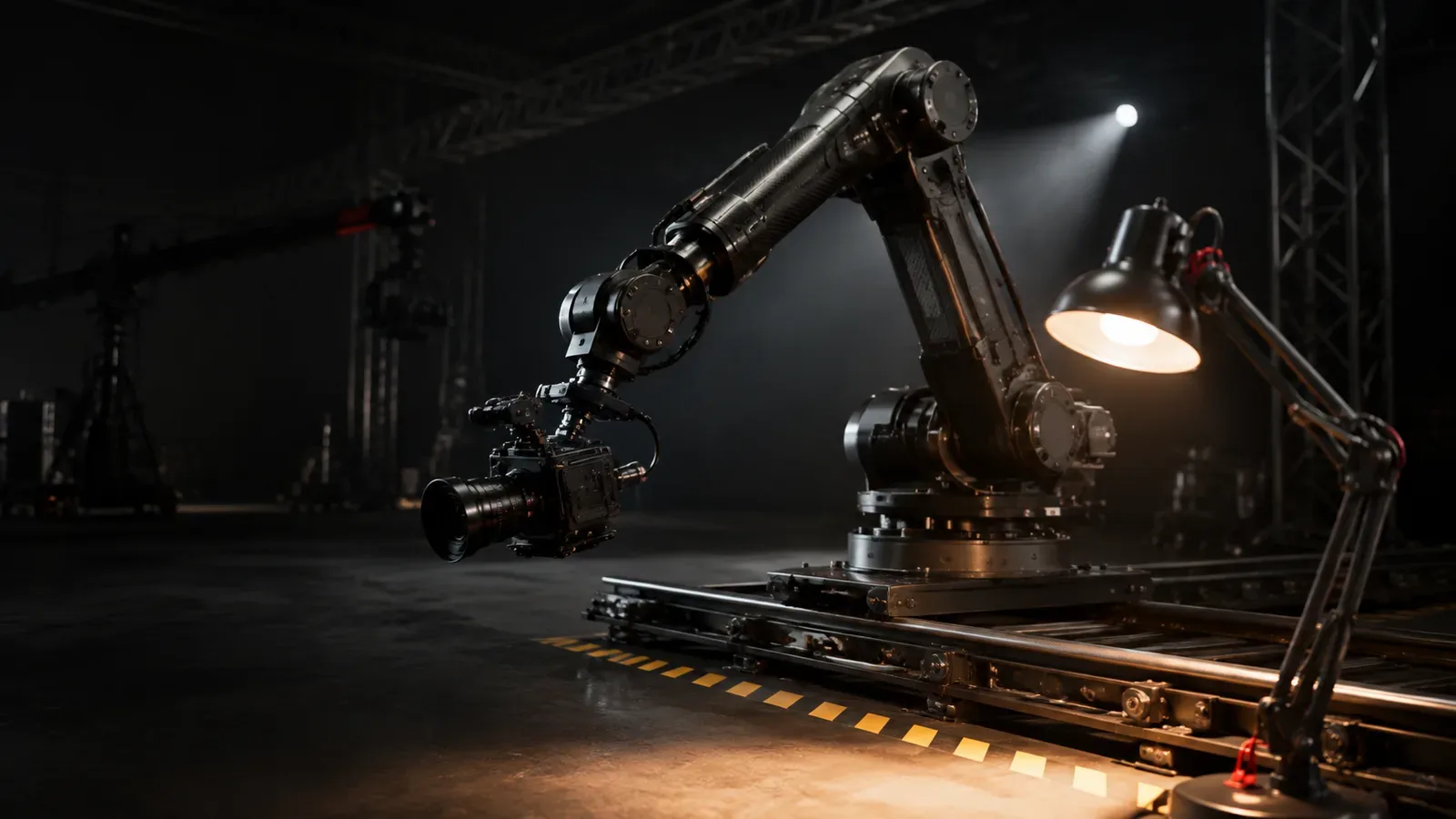

Sistemas de Motion Control (MoCo) e braços robóticos industriais adaptados transformam a câmera em um atuador mecatrônico de precisão determinística. Eles reproduzem trajetórias complexas com desvio espacial menor que um décimo de milímetro no set.
Em produções cinematográficas e comerciais de alta velocidade, a robótica elimina imprecisões humanas. Passes de câmera sincronizados tornam viáveis composições invisíveis e interações fluidas entre efeitos práticos e computação gráfica.
Com repetibilidade mecânica submilimétrica, diretores combinam tomadas gravadas em dias distintos com correspondência de perspectiva milimétrica. Essa automação economiza centenas de horas de trabalho artesanal em pós-produção.
O Que É Repetibilidade Submilimétrica na Norma ISO 9283?
A repetibilidade submilimétrica robótica define a capacidade do braço mecânico de retornar à mesma pose espacial com dispersão menor que 0.04 mm. Essa métrica segue a norma internacional ISO 9283.
No cinema digital, a exatidão absoluta difere fundamentalmente da repetibilidade de pose (R_p). A exatidão absoluta afere a distância entre a coordenada nominal programada e a posição física alcançada.
Para os efeitos visuais, a repetibilidade estrita supera a exatidão em importância prática. Se o robô repete exatamente o mesmo desvio em cada tomada, todos os passes coincidem com fidelidade sub-pixel.
A norma ISO 9283 calcula a repetibilidade com base na dispersão esférica de trinta ciclos consecutivos:
R_p = l_bar + 3 × S_l
Nesta relação, l_bar expressa a distância euclidiana média ao baricentro dos pontos atingidos. O termo S_l quantifica o desvio padrão amostral dessas distâncias:
S_l = √[ (1 ÷ (n - 1)) × ∑ (l_j - l_bar)^2 ]
Ao alcançar R_p de ±0.03 mm, a incerteza mecânica atinge patamares microscópicos no plano focal. Na câmera ARRI Alexa 35, o sensor possui photosite de 6.075 µm.
Nesse sensor, um desvio de três centésimos de milímetro projeta uma variação de apenas cinco pixels. Esse valor mantém a nitidez mesmo em projeções de grande escala.
Na câmera de alta velocidade Vision Research Phantom Flex 4K, o photosite mede 9.9 µm. Sob essa dimensão, a mesma tolerância mecânica equivale a meros três pixels.
Esse alinhamento geométrico impede bordas fantasmas na sobreposição de camadas em composição digital. Os contornos coincidem sem necessidade de erosão de borda ou correções manuais.
| Equipamento Cinematográfico | Carga Útil (Payload) | Alcance Horizontal Máximo | Velocidade Linear Máxima | Repetibilidade de Pose (ISO 9283) |
|---|---|---|---|---|
| MRMC Bolt X | 20.0 kg | 3.20 m | 9.60 m/s (com trilho) | ±0.03 mm |
| SISU Cinema Robotics C20 | 20.0 kg | 2.10 m | 5.50 m/s | ±0.04 mm |
| KUKA KR CYBERTECH nano | 10.0 kg | 1.82 m | 3.20 m/s | ±0.04 mm |
| KUKA KR QUANTEC | 120.0 kg | 3.10 m | 4.80 m/s | ±0.05 mm |
Essa rigidez provém de redutores cicloidais sem folga mecânica (zero-backlash) e mancais pré-tensionados de alta carga. Encoders ópticos absolutos monitoram a rotação de cada junta com resolução de 24 bits.

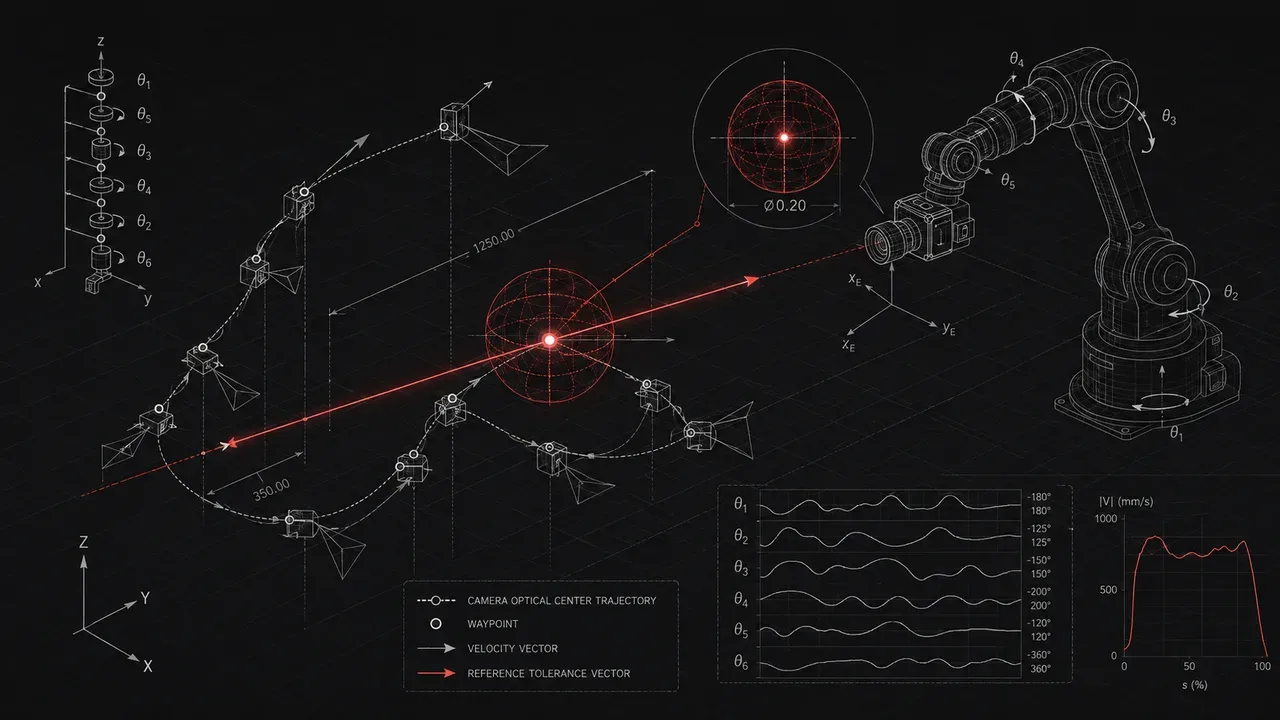

Como Funciona a Cinemática Inversa e o Controle de Jerk em 6 a 9 Eixos?
A cinemática inversa calcula os ângulos articulares instantâneos para posicionar a câmera nas coordenadas cartesianas contínuas (X, Y, Z, Roll, Pitch, Yaw). Em rigs cinematográficos com trilho e foco motorizado, o sistema sincroniza até nove eixos.
O controle robótico cinematográfico rejeita perfis trapezoidais lineares de aceleração. Rampas bruscas geram impulsos mecânicos que provocam ressonância elástica na haste do efetuador.
Para assegurar estabilidade visual, controladores industriais limitam a terceira derivada da posição, denominada jerk (j):
j(t) = (d a(t)) ÷ dt = (d^3 s(t)) ÷ dt^3
Perfis com curva em S (S-curve) garantem variação contínua de aceleração e suavidade de torque nos motores síncronos. A aceleração sobe suavemente, sustenta o valor nominal e desacelera sem solavancos.
Na dinâmica direta, algoritmos compensam forças de Coriolis e centrífugas através de modelos de torque feedforward:
τ = M(q) × q_ddot + C(q, q_dot) × q_dot + g(q)
Nessa formulação, M(q) representa a matriz de inércia e C(q, q_dot) mapeia as forças dinâmicas de acoplamento entre juntas. O vetor g(q) compensa a ação gravitacional sobre a massa da câmera.
Durante o cálculo cartesiano, o software converte as velocidades lineares e angulares nas velocidades articulares através da matriz Jacobiana:
v = J(q) × q_dot
Nesta relação, q representa o vetor de juntas e J(q) é a matriz Jacobiana 6 × n. Quando o determinante da Jacobiana aproxima-se de zero, ocorre singularidade cinemática.
# Verificacao de singularidade cinematica no espaco de juntas do cinebot
import numpy as np
def testar_singularidade(jacobiana: np.ndarray, limiar_tolerancia: float = 1e-4) -> bool:
# Calcula os valores singulares da matriz jacobiana 6xn
valores_singulares = np.linalg.svd(jacobiana, compute_uv=False)
menor_valor_singular = float(np.min(valores_singulares))
# Razao de manipulabilidade segundo o criterio de Yoshikawa
indice_manipulabilidade = float(np.prod(valores_singulares))
esta_singular = menor_valor_singular < limiar_tolerancia
return esta_singular
Perto de singularidades, velocidades articulares tentam crescer infinitamente para manter a trajetória da câmera. Softwares avançados como o MRMC Flair aplicam mínimos quadrados amortecidos, preservando a estabilidade da imagem.
Por Que o Genlock Rígido e o Disparo TTL Eliminam o Phase Skew?
O Genlock Tri-Level e os pulsos TTL garantem que a exposição do sensor coincida perfeitamente com a trajetória robótica. Esse sincronismo rígido impede descasamento de fase entre tomadas consecutivas gravadas no set.
Em filmagens compostas, a câmera move-se velozmente enquanto registra camadas cênicas em separado. Se a varredura do sensor atrasar meio quadro, a posição espacial da imagem diverge entre os passes.
A defasagem de fase angular do obturador (Δθ) expressa o erro temporal (Δt) em relação ao frame rate de gravação:
Δθ = 360° × Δt × FPS
O cinebot SISU Cinema Robotics C20 desloca a câmera a 6.0 m/s em trilho linear. Sob essa velocidade, um atraso de dois milissegundos gera deslocamento espacial de doze milímetros:
Δs = v × Δt = (6.0 m/s) × 0.002 s = 0.012 m
Esse desvio físico traduz-se em dezenas de pixels desalinhados na imagem. Esse erro inviabiliza composições automáticas sem retoques manuais em cada fotograma.
Sensores com Rolling Shutter exigem atenção redobrada quanto ao tempo de varredura (scan time). No sensor ALEV IV, a varredura completa da linha vertical ocorre em 6.5 ms.
Se a velocidade da câmera variar entre passes, a inclinação das linhas sofre deformações geométricas assimétricas. O travamento de fase garante que cada linha do sensor seja exposta exatamente no mesmo ponto do espaço.
Para sincronismo confiável, o controlador conecta-se à porta Genlock da câmera via sinal analógico Tri-Level. O sinal segue a norma SMPTE ST 274.
Em estúdios IP modernos, adota-se o protocolo PTP conforme a norma SMPTE ST 2059-2. Esse protocolo proporciona precisão temporal sub-microssegundo sobre redes Ethernet convencionais.
| Método de Sincronismo | Padrão / Protocolo | Precisão Temporal Típica | Alinhamento de Fase do Sensor | Adequação para VFX Multicamada |
|---|---|---|---|---|
| Free Run (Sem Sync) | Relógio de cristal interno | Deriva de ±1 a 5 quadros/hora | Aleatório | Totalmente inadequado |
| LTC / Timecode BNC | SMPTE 12M | ±1 frame (incerteza intra-frame) | Sem sincronismo de linha | Inadequado para alta velocidade |
| Genlock Tri-Level | SMPTE ST 274M / ST 296M | < 5 nanossegundos | Sincronismo rígido de fotograma | Padrão industrial obrigatório |
| PTP sobre IP | SMPTE ST 2059-2 (IEEE 1588) | < 1 microssegundo | Travamento determinístico em rede | Padrão para estúdios virtuais |
Simultaneamente ao Genlock, o controlador envia pulso elétrico TTL na porta de disparo da câmera. O sinal dispara o obturador no instante exato do primeiro waypoint mecânico.
Como Funciona a Ponte Bidirecional Entre Robótica e Softwares de VFX?
A ponte mecatrônica une o estúdio aos softwares de pós-produção através de telemetria em tempo real e arquivos cartesianos exportados. Esse canal contínuo permite simular planos 3D antes da captação prática no set.
Na etapa de pré-visualização, artistas 3D constroem o plano de câmera no Autodesk Maya, Houdini ou Blender. A animação respeita limites mecânicos de alcance, velocidades e acelerações de cada junta do robô.
A trajetória animada é exportada em arquivo FBX ou script proprietário para o controlador do cinebot. O software converte a curva virtual em cinemática para os servomotores do braço.
Durante a filmagem, o robô opera como sistema de captura de movimento de alta fidelidade. O controlador transmite pacotes de coordenadas espaciais via protocolo FreeD D1.
O protocolo FreeD transporta mensagens binárias UDP de 29 bytes a 50 ou 60 Hz. Cada pacote transmite posição tridimensional, rotação e dados de lente FIZ:
[Byte 0: 0xD1 (Header)]
[Bytes 1-3: ID da Camera e Marcadores de Estado]
[Bytes 4-6: Angulo de Pan (24-bit assinado)]
[Bytes 7-9: Angulo de Tilt (24-bit assinado)]
[Bytes 10-12: Angulo de Roll (24-bit assinado)]
[Bytes 13-15: Posicao X (24-bit fixo)]
[Bytes 16-18: Posicao Y (24-bit fixo)]
[Bytes 19-21: Posicao Z (Altura 24-bit fixo)]
[Bytes 22-24: Distancia Focal e Zoom (24-bit)]
[Bytes 25-27: Distancia de Foco (24-bit)]
[Byte 28: Checksum de Verificacao de Integridade]
Na Unreal Engine com produção virtual (ICVFX), o plug-in Live Link recebe o fluxo FreeD. O motor renderiza o cenário no volume de LED em sincronia absoluta com a câmera.
Além do tracking espacial, o sistema grava metadados de lente usando protocolos como Cooke /i Technology e ARRI LDS-2. Essas tabelas armazenam valores instantâneos de distorção óptica e queda de iluminação periférica (shading).
Para finalização no Foundry Nuke, o sistema grava arquivos de cena Alembic (.abc). O arquivo preserva transformações de seis eixos e curvas ópticas, dispensando rastreamento de câmera por software.
De Que Maneira o MoCo Reduz Custos e Horas de Rotoscopia em Pós-Produção?
O uso de Motion Control reduz até 70% das horas dedicadas à rotoscopia e recomposição manual de planos complexos. A repetibilidade mecânica viabiliza a fusão de passes através de subtração matemática de imagens (difference keying).
Em cenas com multiplicação de personagens, o ator grava papéis distintos em tomadas sucessivas. Movimento de câmera e iluminação permanecem constantes, permitindo máscaras geométricas simples sem recorte manual.
O mesmo princípio acelera planos de fundo limpos (clean plates). O robô grava a cena com atores e repete a trajetória no cenário vazio para remoção rápida de cabos de sustentação.
Em comerciais de alimentos e líquidos (tabletop), o robô atua em conjunto com disparadores pneumáticos sincronizados. Válvulas solenoides lançam gotas e fluidos no exato instante em que a câmera atinge a velocidade máxima de cruzeiro.
Essa precisão temporal permite repetir colisões de fluidos a mil quadros por segundo com enquadramento milimétrico. A produção evita desperdício de material cênico e reduz dias inteiros de filmagem no estúdio.
Filmagens com robótica exigem disciplina metrológica rigorosa no estúdio. A equipe técnica deve seguir um protocolo estruturado antes da primeira tomada:
- Fixação e Nivelamento da Base Estrutural: Ancorar o trilho rigidamente ao piso para anular torções mecânicas causadas pela inércia do braço;

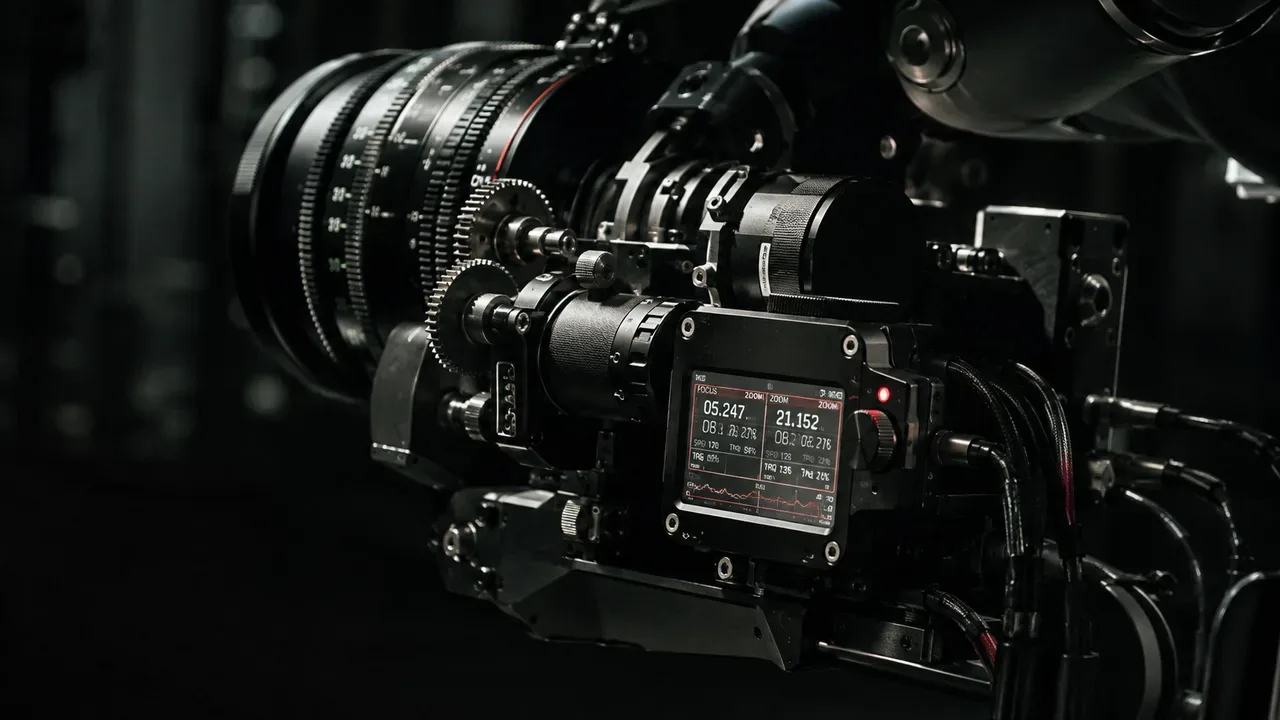

- Medição do Offset do Sensor (Camera Flange Offset): Registrar milimetricamente a distância da fixação mecânica até o sensor de imagem da câmera;
- Mapeamento de Calibração das Lentes (Lens Tables): Calibrar escalas de foco, íris e zoom no controlador para sincronizar servomotores externos;
- Alinhamento do Marco de Origem Espacial (Zero Reference Point): Definir coordenada física com emissor laser no set para checagem contínua de calibração;
- Travamento de Sincronismo Genlock e Disparo TTL: Confirmar indicador luminoso de sincronismo externo na câmera antes de liberar o movimento;
- Passagem de Teste com Marcadores de Verificação: Gravar duas tomadas consecutivas com cruz de mira para validar repetibilidade sub-pixel em monitor de referência.
Ao associar robótica industrial, sincronismo rígido e telemetria aberta, o Motion Control cinematográfico eleva a precisão do set. A repetibilidade física substitui semanas de intervenção artesanal por pura previsibilidade geométrica.
