A cinematografia aérea com drones pesados exige resposta mecânica precisa sem transientes de overshoot em movimentos de câmera. Em aeronaves convencionais de manobra rápida, o algoritmo Feedforward é calibrado para aceleração instantânea.
Contudo, quando a plataforma carrega uma câmera de cinema em barramento pesado, a física da inércia rotacional muda radicalmente. Ajustes agressivos saturam a propulsão dos motores e geram pequenas oscilações de parada visíveis a 24 quadros por segundo.
O controle preditivo de malha aberta (Betaflight Feedforward 2.0) antecipa a aceleração antes do atraso do termo proporcional. Integrado ao RC Smoothing preditivo, o sistema entrega movimentos contínuos sem degraus de velocidade.
O que é Feedforward 2.0 e como ele difere do laço PID tradicional?
O Feedforward 2.0 é um mecanismo de controle em malha aberta que comuta rotação nos motores baseando-se unicamente na velocidade dos sticks do operador. Ele não espera o acúmulo de erro de atitude pelo termo proporcional para acelerar os rotores.
Em um laço clássico PID de retroalimentação, a controladora de voo lê a velocidade angular do giroscópio e subtrai essa leitura do setpoint solicitado. Essa diferença gera o erro de controle (e(t) = setpoint(t) - gyro(t)).
O termo proporcional multiplica esse erro pelo ganho P. O termo integrativo I acumula desvios persistentes ao longo do tempo. Por fim, o termo derivativo D amortece a variação da medição para evitar ressonâncias.
O grande limitador desse circuito de realimentação fechada reside no atraso de fase. Motores, hélices e a inércia estrutural do drone demoram alguns milissegundos para responder ao erro detectado pela IMU.
No cinema de alta precisão, esse retardo produz arrasto perceptível no início de uma panorâmica. O Feedforward contorna esse gargalo derivando diretamente o comando bruto dos sticks antes dos filtros de giroscópio:
Saída_PID = (K_p × e) + (K_i × ∫ e dt) - (K_d × d(gyro)/dt) + (K_ff × d(setpoint)/dt) + (K_boost × d²(setpoint)/dt²)
O algoritmo Betaflight Pull Request #8623 introduziu a segunda derivada de comando (feedforward_boost). Esse componente físico aplica um pulso de aceleração transitório para vencer o momento estático do rotor assim que a mão do piloto inicia o comando.

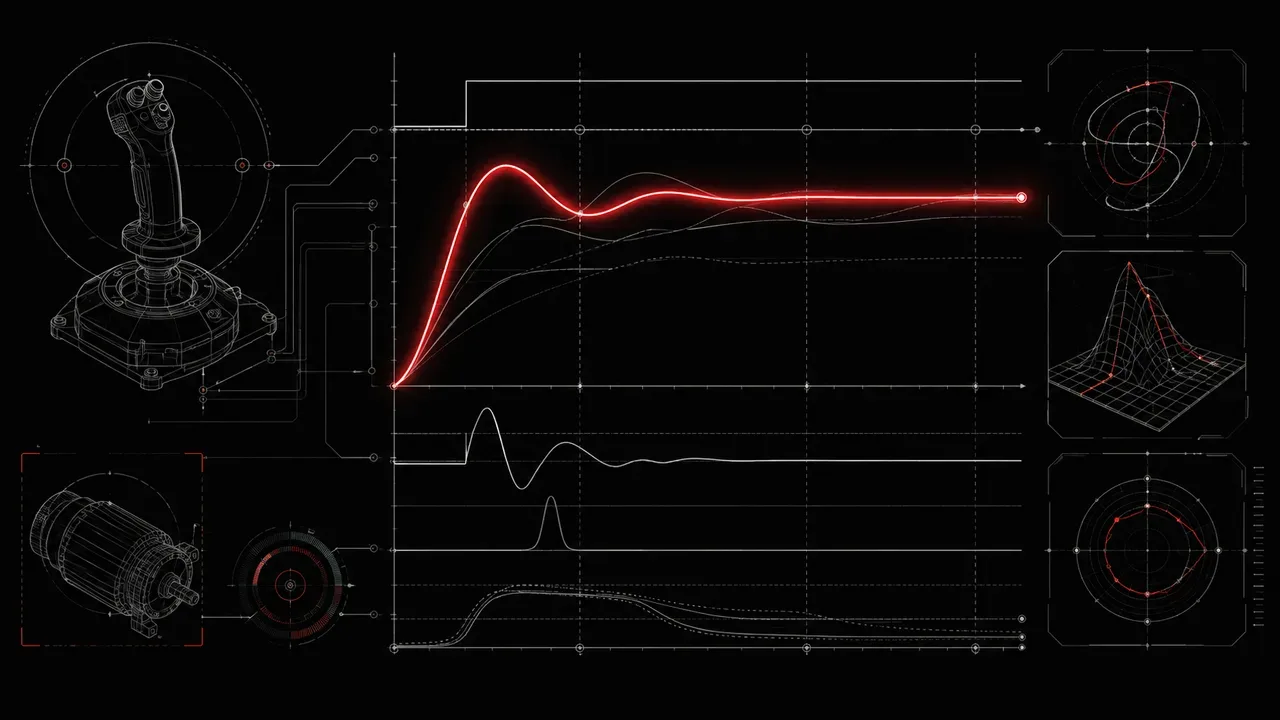

Como a alta inércia de cinelifters altera a resposta ao degrau e gera overshoot?
A massa concentrada de corpos de câmera de grande formato eleva o momento de inércia da aeronave em até cinquenta vezes, restringindo severamente a aceleração angular máxima disponível.
Um drone de corrida ou acrobacia de 5 polegadas pesa cerca de 650 gramas com bateria. Seus motores de alto torque desenvolvem acelerações angulares superiores a 3.500 rad/s².
Em contraste, um Cinelifter X8 carregando corpo de câmera de grande formato com lentes prime pesa entre 4 e 7 quilogramas. A inércia rotacional nos eixos de rotação longitudinal e transversal cresce com o quadrado da distância das massas:
I = ∑ (m_i × r_i²)
O torque eletromecânico dos oito motores com hélices de 9 ou 10 polegadas precisa vencer essa inércia. Como consequência direta da segunda lei de Newton para rotações (τ = I × α), a aceleração angular máxima cai para o patamar de 250 rad/s² a 450 rad/s².
Quando um piloto aplica um ganho de Feedforward padrão de freestyle em um cinelifter pesado, o comando requisita uma aceleração superior à capacidade mecânica dos motores. O firmware satura os motores externos a 100% da modulação PWM.
Ao atingir a velocidade de giro desejada, os motores não conseguem desacelerar a carga com a mesma rapidez. O drone ultrapassa o ângulo planejado, gerando o indesejado overshoot na resposta ao degrau.
| Característica Dinâmica | Drone Freestyle 5" (650g) | Cinewhoop 3.5" (420g) | Cinelifter X8 (5.5kg) |
|---|---|---|---|
Inércia Rotacional (I_xx) | 0.0025 kg·m² | 0.0018 kg·m² | 0.0850 kg·m² |
| Aceleração Angular Máx. | > 3.800 rad/s² | ~ 2.200 rad/s² | 320 rad/s² |
| Atraso de Resposta de Torque | 4 a 8 ms | 8 a 14 ms | 28 a 45 ms |
| Risco de Overshoot por FF | Baixo (recuperação ágil) | Médio (arrasto de duto) | Crítico (inércia massiva) |
Limite Recomendado (max_rate_limit) | 95 a 100 | 90 | 80 a 85 |
O firmware Betaflight PR #11008 adicionou parâmetros de atenuação dinâmica para impedir que essa energia excedente desestabilize plataformas de filmagem pesadas.
O que é RC Smoothing preditivo e como ele elimina o atraso de grupo em links RF?
O RC Smoothing preditivo é uma cadeia de filtragem digital que interpola os degraus dos pacotes de rádio controle, gerando uma curva analógica suave com atraso de grupo mínimo.
Protocolos seriais modernos de telemetria operam em transmissões de pacotes discretos. O ExpressLRS emite pulsos a frequências de amostragem de 250 Hz, 500 Hz ou 1.000 Hz.
Entre o recebimento de dois pacotes consecutivos, o setpoint do transmissor permanece estático em uma representação em escada. Se o algoritmo calcular a derivada direta de um sinal em degraus, a derivada resultará em pulsos infinitos seguidos de zero.
Filtros passa-baixa estáticos legados eliminavam esse ruído, mas introduziam um retardo temporal de 15 a 25 milissegundos no loop de controle. Esse atraso degradava a sensação de precisão do piloto.
A arquitetura preditiva no código de controle de rádio do Betaflight (rc.c e rc.h) calcula a velocidade média dos últimos intervalos de tempo. O algoritmo projeta a posição esperada do próximo pacote antes mesmo de sua chegada:
Passo_Interpolado = Posição_Anterior + (Velocidade_Estimada × Δt)
A filtragem dos canais de setpoint utiliza topologias de filtros PT3 ou Biquad passa-baixa de fase mínima. O atraso de grupo efetivo é mantido abaixo de 3.5 milissegundos em frequências de 500 Hz ou superiores.
Adicionalmente, variações no relógio interno do transmissor provocam oscilações minúsculas de milissegundos entre pacotes. O parâmetro feedforward_jitter_factor do Betaflight quantiza o desvio padrão dessas variações e mascara o ruído sem amortecer o comando da mão do operador.
Quais parâmetros do Betaflight devem ser ajustados para cinelifters pesados?
A configuração segura de cinelifters exige restringir a agressividade do Feedforward, elevar a filtragem de transição e conter o pico máximo de modulação no firmware.
O primeiro ajuste essencial consiste no limitador de taxa máxima. Por padrão, o Betaflight mantém o limitador em 90 ou 100. Em plataformas de cinema carregando câmeras RED ou ARRI, o valor seguro deve ser reduzido para 80 ou 85.
Quando o operador move os sticks até o batente físico do gimbal, a derivada despenca abruptamente para zero. O feedforward_max_rate_limit diminui o ganho proporcionalmente conforme o stick se aproxima da velocidade terminal, evitando solavancos.
O segundo parâmetro decisivo é o amortecimento de fim de curso (feedforward_smooth_factor). Ele atua suavizando os cantos agudos da curva de aceleração sem adicionar defasagem perceptível.
Para isolar pequenos toques de enquadramento de câmera contra solavancos involuntários, o parâmetro feedforward_transition deve ser ajustado entre 0.25 e 0.35. Essa zona morta progressiva preserva a estabilidade do horizonte em linhas retas.
# Configuração otimizada para Cinelifter X8 (Betaflight 4.4 / 4.5)
set rc_smoothing_type = FILTER
set rc_smoothing_input_type = BIQUAD
set rc_smoothing_derivative_type = PT3
set rc_smoothing_input_hz = 60
set rc_smoothing_derivative_hz = 75
set rc_smoothing_auto_factor = 30
set feedforward_transition = 28
set feedforward_averaging = 2_POINT
set feedforward_smooth_factor = 45
set feedforward_jitter_factor = 8
set feedforward_boost = 12
set feedforward_max_rate_limit = 82
O código em linguagem C do módulo de PID do repositório oficial do Betaflight ilustra como o cálculo da aceleração é atenuado antes de alcançar a matriz de mixagem dos motores:
// Lógica interna do cálculo atenuado de Feedforward (pid.c)
float applyFeedforwardLimit(float currentRate, float maxRate, float ffRaw) {
float rateRatio = fabsf(currentRate) / maxRate;
if (rateRatio > 0.80f) {
float attenuation = (1.0f - rateRatio) / 0.20f;
return ffRaw * constrainf(attenuation, 0.0f, 1.0f);
}
return ffRaw;
}
Essa lógica assegura que, em movimentos rápidos de rotação contínua, o controle em malha fechada por erro real reassuma a autoridade total da aeronave.
Como o Feedforward interage com a pós-estabilização no Gyroflow e DaVinci Resolve?
O ajuste rigoroso do Feedforward impede transientes mecânicos de alta frequência que forçam o software de pós-estabilização a recortar o enquadramento do sensor.
Softwares de estabilização inercial como o Gyroflow leem os dados angulares gravados pela IMU interna da câmera ou pela controladora de voo. Eles sincronizam esses vetores com o código de tempo dos quadros da imagem.
O algoritmo aplica um horizonte virtual e compensa trepidações girando e transladando cada quadro. Se o drone apresentar overshoot ao final de uma manobra de parada, o algoritmo de estabilização detectará uma reversão repentina de aceleração angular.
Para manter a câmera virtual fluida e compensar essa oscilação sem saltos visíveis, o software precisa aplicar um fator de zoom digital dinâmico mais severo. Em produções com lentes de alta resolução, essa ampliação forçada degrada a nitidez óptica nativa.
Além disso, em exposições de cinema com ângulo de obturador em 180 graus (tempo de exposição fixo em 1/48s a 24 fps), qualquer solavanco angular repentino produz arrasto de desfoque direcional (motion blur) imperfeito.
Mesmo que o Gyroflow alinhe a geometria dos quadros perfeitamente, o borrão de movimento ficará estriado em direções opostas na tela. Esse efeito ótico rompe a ilusão de movimento orgânico e não pode ser corrigido digitalmente na pós-produção.
Comparativo de calibração: Cinelifter pesado vs Drone Cinewhoop 3.5 polegadas
A calibração do laço de controle deve respeitar estritamente o envelope mecânico, a carga útil e o espaço operacional de cada classe de aeronave.
Em um Cinewhoop de 3.5 polegadas operando em ambientes fechados (close proximity), os dutos plásticos produzem forte sustentação induzida e arrasto lateral. A aeronave necessita de maior autoridade de Feedforward para superar a resistência do ar sem atrasos.
Por outro lado, em um cinelifter pesado de classe X8 com barramento 12S e hélices coaxiais, a rigidez inercial do conjunto dita o comportamento. O ganho proporcional alto combinado com excesso de Feedforward induz aquecimento crítico nos MOSFETs dos ESCs e saturação térmica nos enrolamentos dos motores.
| Variável de Sintonia | Cinewhoop 3.5" (Indoor) | Drone Freestyle 5" (Acro) | Cinelifter X8 9" (Cinema) |
|---|---|---|---|
Ganho de Feedforward (K_ff) | 120 a 160 | 140 a 200 | 65 a 95 |
Feedforward Boost (ff_boost) | 20 a 30 | 15 a 25 | 10 a 15 |
Max Rate Limit (max_rate_limit) | 90 | 95 | 80 a 85 |
Zona de Transição (ff_transition) | 0.15 | 0.00 | 0.28 a 0.35 |
| Taxa de Amostragem RC recomendada | 250 Hz a 500 Hz | 500 Hz a 1.000 Hz | 500 Hz (com baixo jitter) |
| Filtro de Derivada RC | Biquad 90 Hz | PT3 110 Hz | PT3 65 a 75 Hz |
A observação metódica de telemetria através de logs Blackbox analisados em conjunto com as leituras inerciais do Gyroflow assegura que a aeronave opere no ápice de sua resposta dinâmica.
Conclusão: Engenharia de controle a serviço da linguagem visual
Dominar a física do Feedforward 2.0 e do RC Smoothing preditivo transforma drones de alta inércia em extensões fluidas do olhar do diretor de fotografia.
Ao substituir o empirismo por modelagem matemática de momento angular e atenuação de derivadas, a equipe técnica elimina o overshoot de raiz no hardware de voo. Essa precisão preserva o campo visual integral das lentes de cinema e viabiliza planos-sequência aéreos contínuos e imersivos.
Perguntas frequentes sobre Feedforward e cinelifters
O que acontece se o Feedforward for desativado em um cinelifter?
Sem o Feedforward, toda a aceleração angular dependerá do erro proporcional do PID. Isso cria um atraso mecânico entre o comando do stick e o giro do drone, forçando o operador a antecipar manobras e prejudicando o enquadramento de cena.
Por que a taxa de 500 Hz no ExpressLRS é preferível a 1.000 Hz em cinema?
A frequência de 500 Hz oferece maior sensibilidade de recepção e estabilidade de temporização em sets com forte interferência eletromagnética. Ela mantém o atraso de grupo dos filtros de smoothing estável sem perdas de pacotes.
Como identificar saturação de Feedforward na telemetria do Blackbox?
O excesso de ganho é visível quando o gráfico de soma do PID atinge 100% no início da manobra e o traço de velocidade angular ultrapassa o setpoint, gerando uma oscilação mecânica reversa na desaceleração.
O ganho excessivo de feedforward_boost pode danificar componentes eletrônicos?
Sim. A segunda derivada amplifica ruídos de alta frequência do rádio controle. Essa amplificação induz picos violentos de comutação nos MOSFETs dos ESCs, provocando sobreaquecimento severo nos enrolamentos dos motores.
