Calibração de Monitores Grade 1 no Cinema: EBU Tech 3320, 3D LUTs e Espectrorradiometria

Um monitor de referência Grade 1 descalibrado distorce todas as decisões de gradação de cor na suíte de masterização. Nenhum algoritmo de entrega ou export posterior consegue recuperar sombras empastadas ou realces desviados na origem.

A conformidade com os padrões internacionais de cinema exige espectrorradiometria de banda estreita, modelagem matemática de curvas de transferência eletro-ópticas e matrizes volumétricas 3D LUT gravadas diretamente no hardware.

O que define um monitor Grade 1 pela EBU Tech 3320

Um monitor Grade 1 é a ferramenta métrica primária de julgamento visual em salas de masterização e controle de qualidade cinematográfico. Ele precisa reproduzir sinal digital sem introduzir desvios de luminância, matiz ou saturação.

A especificação oficial EBU Tech 3320 da European Broadcasting Union divide os monitores profissionais em três categorias técnicas obrigatórias:

• Grade 1 (Mastering Crítico): Usado para color grading final, masterização HDR/SDR e auditoria de conformidade técnica em cinema e streaming.

• Grade 2 (Edição e Operação Geral): Destinado a ilhas de edição não-linear, controle de estúdio (CCU) e visualização de pós-produção secundária.

• Grade 3 (Preview e Monitoramento On-Set): Aplicado em visores de switcher, multiviewers de estúdio e telas de confiança no set de filmagem.

Para atingir a chancela Grade 1 em fluxos de trabalho HDR e SDR, o display precisa cumprir os limites físicos da tabela normativa:

Dois tipos de arquitetura física dominam as suítes Grade 1 modernas.

Os painéis Dual-Layer LCD (como a linha Sony BVM-HX3110, com até 4.000 cd/m² sustentados em tela cheia) usam uma célula interna LCD monocromática para modular a luz do backlight LED em nível de subpixel antes de alcançar a camada LCD RGB frontal.

Os painéis QD-OLED (como a série Flanders Scientific XMP310, com contraste nativo superior a 1.000.000:1) utilizam emissores orgânicos azuis de alta eficiência excitando pontos quânticos impressos para gerar vermelho e verde puros, garantindo ângulo de visão amplo e resposta temporal imediata.

Curvas EOTF: A física de BT.1886 e SMPTE ST 2084

A função de transferência eletro-óptica mapeia os valores de código digitais em luminância física absoluta emitida pelos subpixels.

No espaço SDR HD/UHD, a norma Recommendation ITU-R BT.1886 modela o comportamento de displays de tela plana compensando o nível de preto residual através de um deslocamento analítico:

L(V) = a × (max(V + b, 0))^γ

Onde γ = 2.4 e V representa o sinal digital de entrada normalizado em [0, 1].

As constantes de contorno são derivadas analiticamente a partir da luminância do branco de referência L_w (nominalmente 100 cd/m²) e do preto medido L_b:

a = (L_w^(1/γ) - L_b^(1/γ))^γ

b = (L_b^(1/γ)) ÷ (L_w^(1/γ) - L_b^(1/γ))

Quando o nível de preto é nulo (L_b = 0), a relação colapsa na curva de potência pura L(V) = L_w × V^2.4.

Caso o display apresente nível de preto residual acima de zero, a fórmula eleva suavemente a resposta nos tons escuros, impedindo o corte prematuro de sombras.

Para masterização HDR10 e Dolby Vision, o padrão mandatado pela indústria é o SMPTE ST 2084:2014 (PQ - Perceptual Quantizer).

A curva PQ fundamenta-se no modelo psicofísico de sensibilidade ao contraste humano formulado por Peter Barten, abrangendo uma faixa dinâmica absoluta de 0.0001 cd/m² a 10.000 cd/m².

A decodificação do sinal digital normalizado N em luminância física L (cd/m²) segue a formulação contínua:

L = 10.000 × ( max(N^(1/m_2) - c_1, 0) ÷ (c_2 - c_3 × N^(1/m_2)) )^(1/m_1)

Os coeficientes numéricos padronizados na norma SMPTE ST 2084 e no ITU-R BT.2100 são fixos e invariantes:

• m_1 = 2610 ÷ 16384 = 0.1593017578125

• m_2 = 2523 ÷ 32 = 78.84375

• c_1 = 3424 ÷ 4096 = 0.8359375

• c_2 = 2413 ÷ 128 = 18.8515625

• c_3 = 2392 ÷ 128 = 18.6875

A curva PQ opera sem controles de ganho arbitrário pelo operador: cada código digital corresponde a um nível absoluto de radiação fotométrica na tela.

Métricas de erro de cor com a equação CIEDE2000

A métrica CIEDE2000 quantifica a diferença visual perceptual entre a luz emitida pelo monitor e o valor colorimétrico ideal de referência.

Padronizada pela norma CIE 116-1995 e ISO/CIE 11664-6:2014, a equação corrige as assimetrias elipsoidais do espaço CIELAB clássico em regiões de alta saturação e tons azuis:

ΔE_00 = √( (ΔL' ÷ (k_L × S_L))^2 + (ΔC' ÷ (k_C × S_C))^2 + (ΔH' ÷ (k_H × S_H))^2 + R_T × (ΔC' ÷ (k_C × S_C)) × (ΔH' ÷ (k_H × S_H)) )

As funções de ponderação S_L, S_C e S_H ajustam a sensibilidade para luminância, croma e matiz, enquanto o fator de rotação R_T neutraliza distorções na região de matiz próximo a 275°.

Nos padrões de masterização Grade 1, a conformidade de validação estabelece três limites estritos:

• ΔE00 ≤ 1.0: Limiar de diferença quase imperceptível (Just Noticeable Difference — JND). Meta mandatória para escala de cinza e tons de pele.

• 1.0 < ΔE00 ≤ 1.5: Tolerância restrita aceitável somente em extremos periféricos de saturação cromática.

• ΔE00 > 2.0: Reprovação imediata do perfil de calibração para fluxos de entrega cinematográfica.

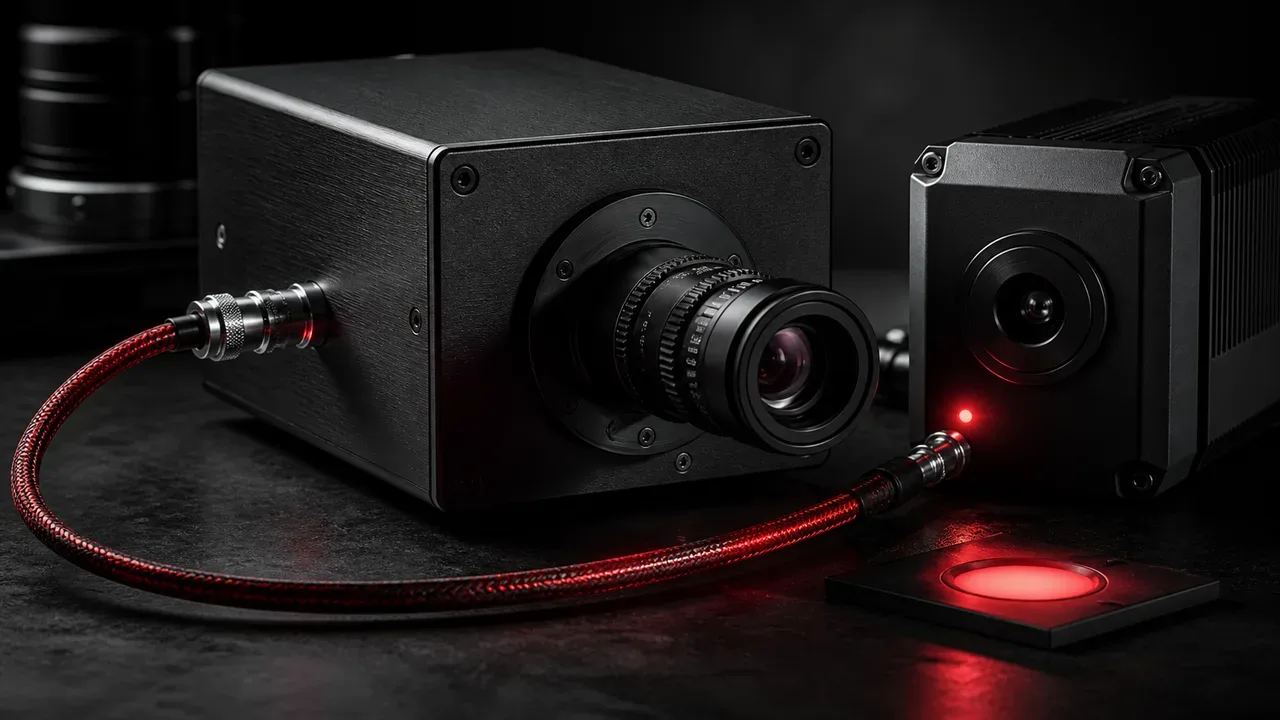

Espectrorradiômetros de 2 nm vs colorímetros triestímulo

A caracterização física de um monitor de referência depende da seleção correta dos transdutores ópticos de medição.

Um espectrorradiômetro de laboratório (como o Colorimetry Research CR-300 ou Photo Research PR-740) utiliza uma grade de difração holográfica para separar a luz em seus comprimentos de onda componentes, medindo a Distribuição Espectral de Potência (SPD) de 380 nm a 780 nm com resolução de 2 nm a 4 nm FWHM.

Já o colorímetro triestímulo de alta velocidade (como o Colorimetry Research CR-100 ou Klein K10-A) emprega fotodiodos de silício associados a filtros ópticos passivos para estimar os três valores triestímulo (X, Y, Z) definidos pelo observador CIE 1931.

Painéis QD-OLED modernos emitem primárias espectrais com largura de pico à meia altura (FWHM) inferior a 25 nm.

Os filtros analógicos dos colorímetros não conseguem integrar essas curvas finas sem correção prévia, gerando erros sistemáticos de leitura.

O Método da Matriz Four-Color de Bodner (FCMM)

O método da Matriz de Quatro Coordenadas transfere a exatidão espectral absoluta de um espectrorradiômetro para um colorímetro rápido no monitor sob calibração.

Normatizado pelo padrão internacional ASTM International E2022-16, o algoritmo FCMM criado por Walter Bodner correlaciona as medições dos patches primários Vermelho (R), Verde (G), Azul (B) e do Branco de referência (W).

O procedimento executa a seguinte sequência matemática:

1. Constrói-se a matriz 3 × 3 das primárias medidas pelo espectrorradiômetro de referência:

M_ref = [ [X_R_ref, X_G_ref, X_B_ref], [Y_R_ref, Y_G_ref, Y_B_ref], [Z_R_ref, Z_G_ref, Z_B_ref] ]

2. Constrói-se a matriz correspondente a partir das leituras do colorímetro triestímulo de trabalho:

M_probe = [ [X_R_probe, X_G_probe, X_B_probe], [Y_R_probe, Y_G_probe, Y_B_probe], [Z_R_probe, Z_G_probe, Z_B_probe] ]

3. Medem-se os vetores triestímulo do patch Branco de referência V_W_ref e V_W_probe.

4. Determinam-se os coeficientes de balanceamento de branco resolvendo o sistema linear:

k = (M_ref)^(-1) × V_W_ref

5. A matriz de calibração final M_cal (3 × 3) é calculada multiplicando as colunas escalonadas das matrizes de referência e sonda:

M_cal = [ k_1 × Col_1(M_ref) | k_2 × Col_2(M_ref) | k_3 × Col_3(M_ref) ] × [ k_p1 × Col_1(M_probe) | k_p2 × Col_2(M_probe) | k_p3 × Col_3(M_probe) ]^(-1)

Toda leitura de patch subsequente (X_raw, Y_raw, Z_raw) capturada pelo colorímetro é instantaneamente convertida em coordenadas de exatidão espectrorradiométrica:

[X_corrigido, Y_corrigido, Z_corrigido]^T = M_cal × [X_raw, Y_raw, Z_raw]^T

Essa técnica permite medir milhares de patches volumétricos em poucos minutos sem perder a precisão do espectrorradiômetro de 2 nm.

Falha de metamerismo do observador em painéis modernos

A falha de metamerismo ocorre quando duas telas com emissões espectrais distintas apresentam as mesmas coordenadas cromáticas no instrumento, mas parecem diferentes ao olho humano.

O modelo padrão CIE 1931 2° foi construído a partir de experimentos com apenas 17 observadores sob fontes de iluminação contínua clássica. Suas funções de correspondência de cor subestimam a sensibilidade fisiológica humana na faixa espectral azul abaixo de 460 nm.

Quando um monitor Dual-Layer LCD de espectro largo e um painel QD-OLED de espectro ultra-estreito são calibrados rigorosamente para as coordenadas (x=0.3127, y=0.3290) (D65 instrumental), o olho humano percebe divergência evidente.

O painel QD-OLED frequentemente aparenta uma tonalidade magenta ou esverdeada em relação ao LCD de espectro largo, mesmo com o software reportando erro colorimétrico nulo.

Para solucionar a divergência em suítes de masterização profissionais, duas abordagens são recomendadas:

• Aplicação de CMFs Fisiológicas: Utilização das funções de sensibilidade fundamental de cones retinais padronizadas pela norma CIE 170-1:2006 ou a modificação de Judd-Vos (1978).

• Procedimento de Perceptual White Point Match: O colorista realiza o ajuste fino perceptual do ponto branco do monitor QD-OLED contra um display mestre de espectro largo calibrado para D65, fixando o novo alvo cromático medido como o ponto de referência para a geração da LUT.

Engenharia de 3D LUTs volumétricas: 33³ vs 65³ e interpolação tetraédrica

Uma 3D LUT volumétrica mapeia nós tridimensionais no espaço RGB para corrigir desvios de gama, saturação e interdependências não-lineares entre canais de cor.

Diferente de tabelas unidimensionais (1D LUTs), que tratam os canais R, G e B como curvas desacopladas, a matriz volumétrica corrige desvios cruzados onde a intensidade de uma primária altera a pureza espectral de outra.

Na indústria cinematográfica, as resoluções de malha seguem três patamares técnicos:

• 17 × 17 × 17 (4.913 nós): Resolução rápida para monitoramento em set e dispositivos portáteis de preview.

• 33 × 33 × 33 (35.937 nós): Padrão dominante da indústria para gravação em EEPROMs internas de monitores Grade 1 e processadores de sinal externos.

• 65 × 65 × 65 (274.625 nós): Resolução máxima para masterização de alta precisão em suítes de pós-produção e color grading de longas-metragens.

Para converter pontos de cor contínuos que caem entre os nós discretos da matriz, os processadores de vídeo utilizam algoritmos de interpolação espacial.

A interpolação trilinear tradicional decompõe o espaço em 8 subcubos ortogonais, mas introduz descontinuidades superficiais e distorções de matiz em cores saturadas.

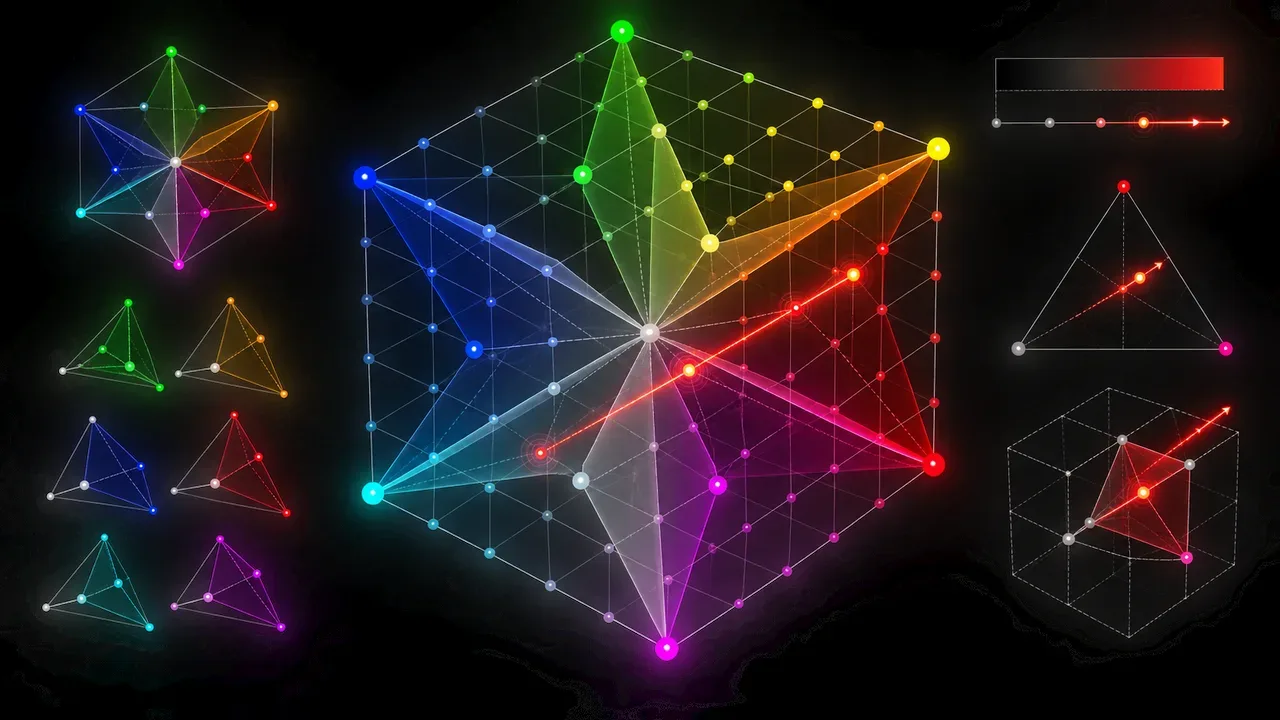

A interpolação tetraédrica divide cada subcubo de interpolação em 6 tetraedros congruentes compartilhando a diagonal acromática da escala de cinza:

• Tetraedro 1: r ≥ g ≥ b
• Tetraedro 2: r ≥ b > g
• Tetraedro 3: g > r ≥ b
• Tetraedro 4: g ≥ b > r
• Tetraedro 5: b > r ≥ g
• Tetraedro 6: b > g > r

A interpolação dentro do tetraedro selecionado aplica coordenadas baricêntricas diretas com quatro vértices:

P(r, g, b) = P_0 + (P_1 - P_0) × Δ_1 + (P_2 - P_1) × Δ_2 + (P_3 - P_2) × Δ_3

A geometria tetraédrica garante continuidade visual C^0 estrita, impedindo o surgimento de degraus de posterização e variações indesejadas de tom em gradientes suaves de pele e céus.

As 3D LUTs geradas devem ser gravadas diretamente na memória interna do monitor de referência ou processadas por LUT Boxes de latência zero como AJA ColorBox ou Flanders BoxIO com precisão interna de 12 a 16 bits em ponto flutuante.

Gerenciamento de ABL e drift térmico durante o perfilamento

Painéis auto-emissivos de alta luminância estão sujeitos ao acionamento do limitador automático de brilho (Auto Brightness Limiter — ABL) e a desvios induzidos por aquecimento durante longas sequências de teste.

Para garantir que as medições representem o comportamento nativo linear do display, a suíte de calibração deve adotar quatro salvaguardas operacionais:

• Janelas de Medição de 10% (10% Window Size): Utilizar patches que ocupem 10% da área central da tela com fundo totalmente preto (0% black surround) ou padrões de nível de imagem constante (L-30 / L-40) em softwares profissionais como Light Illusion ColourSpace e Portrait Displays CalMAN.

• Inserção de Quadros Pretos (Black Frame Insertion): Programar a injeção periódica de telas pretas breves entre os patches de alta luminância para resfriar a camada emissora e estabilizar a corrente de polarização do painel.

• Tempo de Estabilização Térmica (Warm-up): Manter o monitor ligado exibindo sinal de vídeo neutro por no mínimo 60 a 90 minutos antes do início do perfilamento espectral.

• Controle Estrito de Ambiente: Operar a suíte em temperatura ambiente constante entre 20 °C e 22 °C, com umidade relativa do ar controlada e iluminação ambiente de fundo de 5 cd/m² (D65 surround neutro) em conformidade com as diretrizes de visualização crítica da EBU.

Protocolo de validação final para entrega de masters

A homologação de uma suíte de masterização cinematográfica exige a execução de uma rotina de verificação quantitativa pós-calibração.

O protocolo de auditoria final deve contemplar quatro passos mandatórios:

• Verificação de escala de cinza em 21 passos com erro médio ΔE00 < 0.5.

• Perfilamento de estresse colorimétrico com amostragem de 1.000 patches volumétricos cobrindo Rec.709, DCI-P3 e ITU-R BT.2020.

• Auditoria de nível de preto residual comprovando leitura ≤ 0.001 cd/m² em sondas calibradas.

• Confirmação de linearidade de curva EOTF sem clipping ou esmagamento na transição para o ponto de pico.

Ao integrar espectrorradiometria de precisão, calibração matricial FCMM, interpolação tetraédrica e controle térmico rigoroso, o ecossistema de pós-produção assegura que a visão artística concebida no color grading chegue intacta às telas de cinema e aos lares dos espectadores.
