No cinema digital contemporâneo, lentes cinematográficas deixaram de ser componentes ópticos passivos. Elas operam como periféricos telemétricos integrados ao processador da câmera.
A sincronização de foco, íris, zoom e distorção quadro a quadro revolucionou a indústria. Esse fluxo transformou a pós-produção de efeitos visuais e a Produção Virtual.
O que são metadados de lente e por que o cinema digital abandonou os relatórios manuais
Metadados de lente são parâmetros ópticos e mecânicos gravados de forma síncrona a cada quadro da câmera.
Eles registram distância focal, abertura T-stop, foco, pupila de entrada e coeficientes de distorção óptica. O conjunto descreve o estado físico da objetiva no instante exato da exposição.
Nas produções analógicas, a equipe anotava medições à mão em relatórios físicos de câmera. Essa rotina gerava falhas críticas em planos dinâmicos com múltiplos ajustes de foco.
Com sensores de altíssima resolução, qualquer imprecisão compromete a integração com computação gráfica. O cinema digital passou a exigir dados ópticos exatos atrelados ao timecode mestre.
A eletrônica da lente informa continuamente o processador da câmera sobre os anéis mecânicos. O fluxo contínuo alimenta os monitores do operador, sistemas de foco sem fio e departamentos de VFX.
MIGRAÇÃO DE DADOS DE LENTE NO SET CINEMATOGRÁFICO:
Fluxo Legado (Manual):
[Lente Passiva] ──> [Marcação no Anel] ──> [Anotação em Papel] ──> [Digitação em Pós]
(Vulnerável a erros humanos, sem sincronização quadro a quadro)
Fluxo Digital Contemporâneo:
[Lente Inteligente] ──> [Encoders Ópticos /i, LDS, XD] ──> [Pogo Pins na Montagem]
│
▼
[Câmera Digital RAW]
│
(Fluxo de Metadados KLV)
│
┌────────────────┴────────────────┐
▼ ▼
[Pipeline VFX / Nuke] [Unreal Engine 5 ICVFX]
(STMaps de Un-Distort) (Frustum no Painel de LED)
Camada física e elétrica: anatomia dos bocais ARRI PL e ARRI LPL

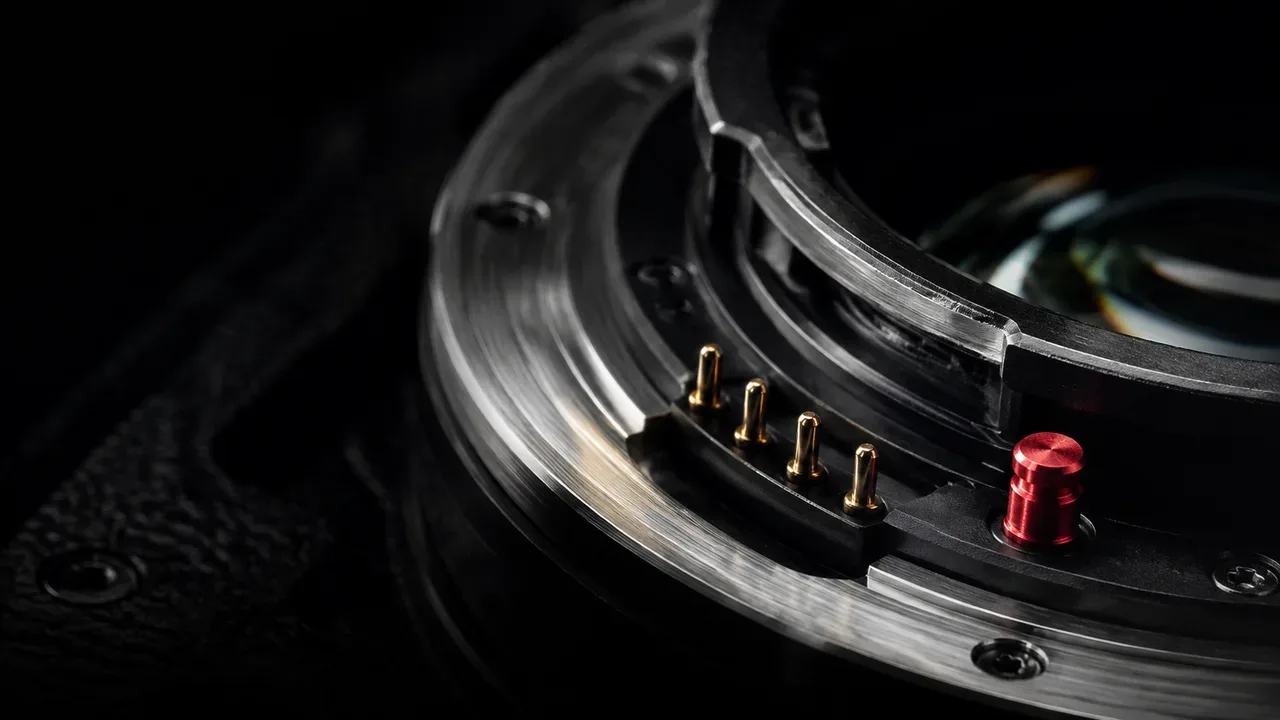

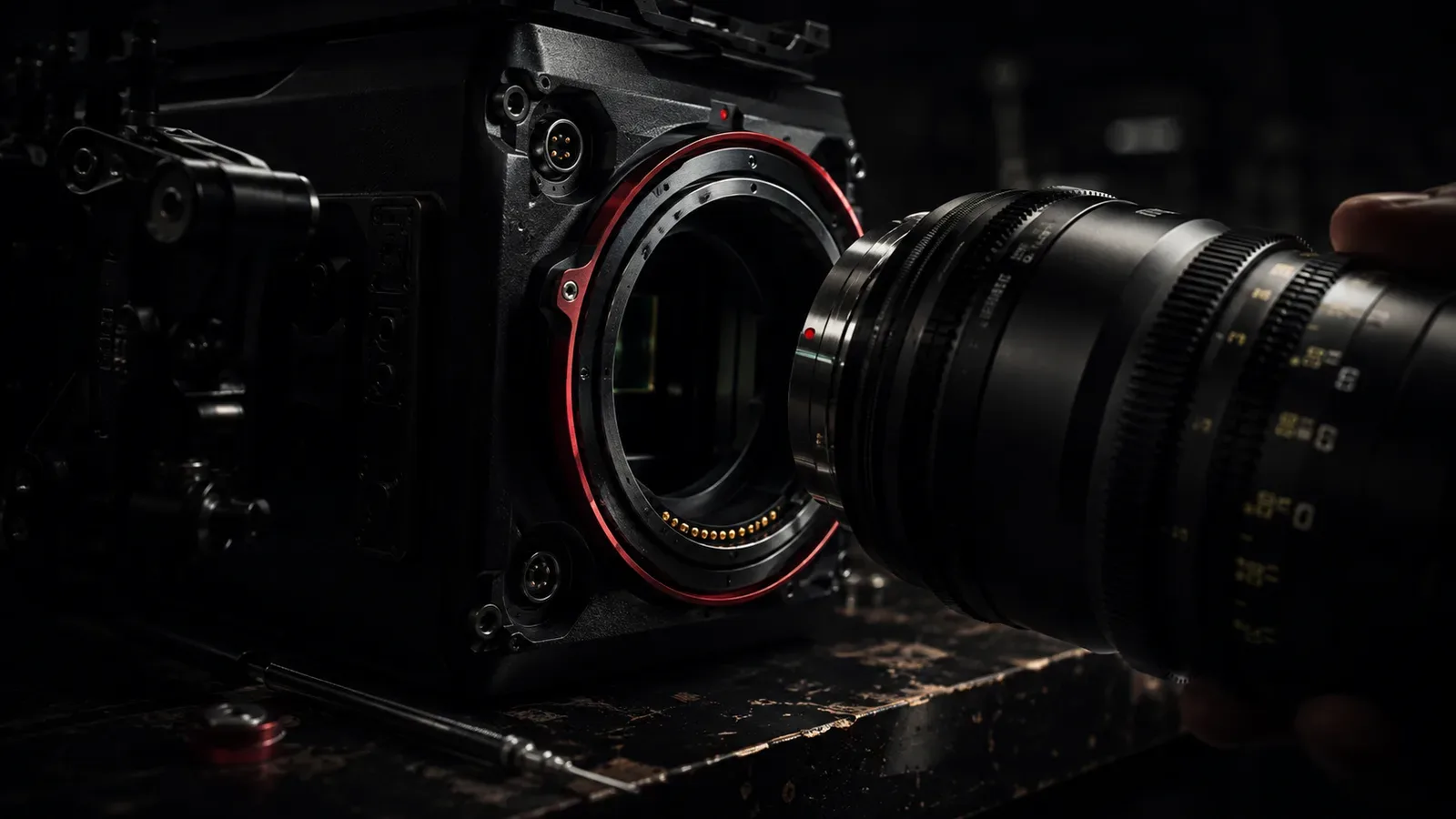

A transmissão de metadados opera por pinos retráteis instalados no anel de montagem da câmera e da objetiva.
Os bocais ARRI PL e ARRI LPL oferecem sustentação mecânica robusta e barramento serial integrado. Ambos garantem alinhamento óptico e transmissão de telemetria simultânea.
O bocal clássico ARRI PL surgiu em 1982 com flange focal de 52.00 mm e garganta de 54.00 mm. Mais tarde, o sistema recebeu blocos de quatro contatos retráteis banhados a ouro.
Na montagem PL, os contatos elétricos ocupam duas orientações padronizadas no anel de fixação:
- Posição 12 horas (topo): Padronizada pela Cooke Optics para o protocolo Cooke /i e adotada pelo ZEISS eXtended Data.
- Posição 6 horas (base): Empregada pela Arnold & Richter no protocolo serial ARRI LDS-1.
O bocal ARRI LPL reduziu o flange focal para 44.00 mm. Seu diâmetro interno expandiu para 62.00 mm.
Esse design assegura telecentricidade para sensores Large Format sem vinhetamento mecânico periférico. O arranjo favorece a incidência perpendicular de luz nos fotodiodos de borda.
PINAGEM DA MONTAGEM CINEMATOGRÁFICA (PADRÃO 4-PIN COOKE /i E ARRI LPL):
[ Anel de Montagem da Lente / Câmera ]
┌───────────────┐
│ (12h) [1 2 3 4] │ <── Bloco de Contatos Elétricos
└───────┬───────┘
│
┌────────────┬───────┴────────┬────────────┐
▼ ▼ ▼ ▼
[Pino 1] [Pino 2] [Pino 3] [Pino 4]
VCC (+5V) Serial TX/RX Clock/Sync GND (Terra)
Os pinos com molas de berílio-cobre asseguram condutividade constante sob vibração no set. Eles resistem a dezenas de milhares de ciclos com a castanha de travamento.
Comparativo dos três protocolos: Cooke /i, ARRI LDS-2 e ZEISS eXtended Data
Os protocolos de lente diferem em taxa de transmissão, modelo de licenciamento e calibração geométrica.
Cada arquitetura atende a demandas operacionais distintas na captação cinematográfica e na pós-produção digital. A escolha depende da linha de lentes e dos requisitos da cena.
O protocolo Cooke /i Technology é o padrão aberto mais adotado no mercado mundial. A especificação conta com chancela internacional na norma SMPTE RDD 18.
A tecnologia Cooke evoluiu em três gerações técnicas bem consolidadas:
- /i Original: Leitura síncrona dos encoders de foco, íris e zoom mecânico.
- /i2: Inclusão de dados inerciais de aceleração e posição axial da pupila de entrada.
- /i3: Fornecimento de perfis analíticos de distorção óptica radial e sombreamento periférico.
O sistema ARRI Lens Data System divide-se entre as gerações LDS-1 e LDS-2. O LDS-2 trouxe grande salto tecnológico ao adotar encoders ópticos absolutos:
| Parâmetro Técnico | Cooke /i3 Technology | ARRI LDS-2 | ZEISS eXtended Data (XD) |
|---|---|---|---|
| Modelo de Licenciamento | Padrão Aberto (SMPTE RDD 18) | Proprietário ARRI | Base Cooke /i3 com extensão ZEISS |
| Taxa de Transmissão | 115.2 kbps assíncrono | 10 Mbps síncrono | 115.2 kbps / barramento estendido |
| Tipo de Encoders | Absolutos ou relativos | Encoders ópticos absolutos | Encoders ópticos absolutos |
| Calibração de Inicialização | Instantânea (com absolutos) | Instantânea (sem homing) | Instantânea |
| Dados Geométricos | Distorção radial /i3 | Distorção de tabela de lente | Distorção individual por número de série |
| Sombreamento de Lente | Coeficientes de shading | Atenuação via look file | Tabela de sombreamento quadro a quadro |
| Interface Física | PL 4-pin (12h) / Conector externo | LPL nativo / PL (6h) / LBUS | PL 4-pin (12h) / Hirose 4-pin externo |
O protocolo ZEISS eXtended Data (XD) utiliza a camada de transporte do Cooke /i3. Ele injeta tabelas de calibração medidas em fábrica para cada exemplar óptico produzido.
As famílias Supreme Prime e Supreme Prime Radiance registram variações dinâmicas de foco e diafragma. Esse nível de controle elimina testes manuais nos laboratórios de efeitos visuais.
Modelagem matemática de aberrações ópticas e distorção geométrica
A modelagem matemática dos metadados descreve distorções espaciais e queda de luz como funções contínuas.
Essa parametrização viabiliza a inversão geométrica das deformações ópticas com fidelidade subpixel. O compositing artist manipula a imagem sem perda de nitidez ou artefatos de interpolação.
A distorção em lentes cinematográficas segue a formulação de Brown-Conrady. O algoritmo separa as deformações em componentes radial simétrica e tangencial assimétrica:
r_dist = r × (1 + k1 × r^2 + k2 × r^4 + k3 × r^6)
Os elementos da equação definem a geometria do plano:
rrepresenta o raio óptico euclidiano normalizado a partir do centro(x - c_x, y - c_y).k1,k2ek3correspondem aos coeficientes polinomiais de distorção radial.p1ep2modelam deslocamentos tangenciais causados por descentralizações mecânicas.
A atenuação luminosa periférica (lens shading) varia conforme a abertura do diafragma. Em aberturas como T1.5, a transmitância de borda decai segundo um polinômio radial:
V(r; T, d) = 1.0 - (c1 × r^2 + c2 × r^4 + c3 × r^6)
Os coeficientes c1, c2 e c3 são recalculados a cada quadro durante o giro do diafragma. Em lentes com grupos flutuantes, a distância de foco também ajusta essa atenuação.
Outro valor físico essencial é a posição da pupila de entrada Z_EP. Ela é calculada em milímetros em relação ao plano de assentamento da flange mecânica.
A pupila de entrada determina o ponto de não-paralaxe (no-parallax point — NPP). Esse ponto é vital para movimentos nodais de câmera e tracking 3D.
VARIAÇÃO AXIAL DA PUPILA DE ENTRADA (ENTRANCE PUPIL):
Flange Mecânica Centro do Sensor
│ │
▼ ▼
[ FRENTE ] ─────┼──────────────[ Pupila Z_EP ]──────┼───── [ PLANO FOCAL ]
│ ▲ │
│ │ │
└── Distância Z_EP ────┘ │
│ │
└──────── Flange Focal Distance ────┘
A documentação da Cooke Optics para efeitos visuais formaliza essas referências dimensionais. Sem esse alinhamento, cálculos de matchmove geram erros de paralaxe na computação gráfica.
Ingestão em mídia RAW de câmera e padronização em OpenEXR
Os pacotes de telemetria da lente são gravados em tempo real nos contêineres RAW da câmera.
Na pós-produção, esses registros alimentam atributos padronizados nos cabeçalhos de arquivos OpenEXR. O fluxo unifica a leitura de metadados em todo o pipeline.
Durante as tomadas, a câmera multiplexa vídeo e dados no padrão KLV (Key-Length-Value). Câmeras ARRI gravam no formato ARRIRAW, câmeras RED usam REDCODE RAW e a Sony utiliza X-OCN.
Na entrega para computação gráfica, a Academy Software Foundation define os atributos canônicos em OpenEXR:
| Atributo OpenEXR | Tipo de Dado | Descrição Funcional e Dimensional |
|---|---|---|
focalLength | float | Distância focal da lente em milímetros (f). |
aperture | float | Abertura física do diafragma fotométrico em número T-stop. |
focusDistance | float | Distância focal do plano do sensor ao objeto em metros. |
horizontalAperture | float | Largura física da janela ativa de captura do sensor em mm. |
verticalAperture | float | Altura física da janela ativa de captura do sensor em mm. |
entrancePupilPosition | float | Distância axial da pupila de entrada em mm em relação à flange. |
lensDistortion | float[] | Vetor de coeficientes de distorção radial e tangencial [k1, k2, k3, p1, p2]. |
lensShading | float[] | Coeficientes de vinhetamento de atenuação radial [c1, c2, c3]. |
screenWindowCenter | v2f | Offset do centro óptico (c_x, c_y) em relação ao centro do quadro. |
Esses cabeçalhos asseguram interoperabilidade entre diferentes softwares de pós-produção. Compositores e artistas 3D operam sob o mesmo referencial óptico da filmagem original.
Aplicação prática em pós-produção VFX e nós de distorção no Nuke
Nos pipelines de VFX, os metadados ópticos geram STMaps bidimensionais em ponto flutuante de 32 bits.
Esse método dispensa a filmagem rotineira de painéis quadriculados de calibração (checkerboard grids) no set. O tempo de estúdio é preservado sem comprometer a precisão geométrica.
No Foundry Nuke, o nó nativo LensDistortion e plugins de fabricantes interpretam esses dados. O software processa os coeficientes quadro a quadro e projeta o mapa UV distorcido.
O fluxo de trabalho profissional organiza-se em três etapas sequenciais:
- Un-Distort da Placa Filmada: A imagem é reamostrada para um plano euclidiano perfeitamente retilíneo. Todas as linhas curvas tornam-se retas perfeitas para a computação gráfica.
- Matchmove e Rastreamento Tridimensional: Programas de rastreamento utilizam a imagem retificada e a pupila de entrada para estimar a trajetória 3D da câmera sem desvios.
- Re-Distort na Composição Final: Após a integração dos modelos 3D no espaço retilíneo, o STMap reaplica a distorção da lente sobre a composição final.
PIPELINE DE EFEITOS VISUAIS COM METADADOS DE LENTE:
[ Imagem Filmada RAW/EXR ] ────────────┐
│ │
▼ ▼
[ Leitura de Metadados ] ──> [ Geração de STMap UV ]
│ │
▼ │
[ Nó Un-Distort ] <───────────────┘
│
(Espaço Retilíneo)
│
├───> [ Rastreamento 3D / Matchmove ]
│ │
│ ▼
│ [ Render CGI Linear ]
▼ │
[ Composição das Camadas ] <─┘
│
▼
[ Nó Re-Distort ] <───── (Aplica Aberrações Originais da Lente)
│
▼
[ Master Final Conforme a Lente ]
Esse procedimento assegura que aberrações periféricas afetem de modo idêntico as tomadas filmadas e os elementos digitais. O resultado final alcança total continuidade visual no plano.
Produção Virtual em tempo real: Unreal Engine 5, Live Link e painéis de LED
Na Produção Virtual com volumes de LED (ICVFX), os metadados sincronizam a câmera virtual com a física.
Esse mecanismo garante o alinhamento exato de perspectiva e profundidade de campo entre ator e fundo virtual. A ilusão de ótica mantém-se estável para o espectador em qualquer ângulo.
Durante a gravação em estúdios de LED, a câmera física movimenta-se enquanto o assistente ajusta foco e diafragma. Sem compensação contínua, o cenário virtual no painel de LED sofre descontinuidades de paralaxe.
O plugin Camera Calibration do Unreal Engine 5 conecta-se à lente pelo protocolo Live Link. Os pacotes telemétricos trafegam via rede UDP com latência inferior a um quadro de vídeo.
O motor 3D utiliza a pupila de entrada Z_EP para calibrar o centro de projeção nodal. Em tempo real, shaders de pós-processamento distorcem o frustum virtual para espelhar as características do vidro físico.
ARQUITETURA DE TELEMETRIA EM PALCO DE PRODUÇÃO VIRTUAL (ICVFX):
[ Lente com Cooke /i3 ou ZEISS XD ]
│
▼ (Pogo Pins / Hirose Serial)
[ Transmissor Live Link / FreeD ]
│
▼ (Pacotes UDP de Baixa Latência)
[ Unreal Engine 5 Camera Calibration ]
│
┌─────────┴─────────┐
▼ ▼
[ Projeção Nodal Z_EP ] [ Distorção em Tempo Real ]
│ │
└─────────┬─────────┘
│
▼
[ Render do Frustum no Volume de LED ]
│
▼
[ Câmera Física Grava Ator e Fundo Perfeitamente Alinhados ]
A sincronização direta entre lente e GPU viabiliza efeitos visuais finalizados diretamente no sensor da câmera. Esse ganho operacional poupa meses de rotinas tradicionais de rotoscopia e composição.
Calibração e diagnósticos de integridade de metadados no set
A integridade do fluxo telemétrico no set requer rotinas sistemáticas de checagem elétrica e timecode.
Falhas não detectadas em pinos de dados podem corromper tomadas complexas de efeitos visuais. A prevenção técnica no início da diária evita refilmagens onerosas e atrasos no cronograma.
Antes do primeiro plano, a equipe de câmera verifica o reconhecimento da lente nos menus da câmera. O assistente confirma a leitura estável dos anéis de foco, íris e zoom no display técnico.
Os procedimentos recomendados de controle de qualidade englobam quatro práticas essenciais:
- Higienização dos Pinos de Contato: Limpeza cuidadosa dos pogo pins com álcool isopropílico para eliminar óleos e partículas de poeira que causem interrupções elétricas.
- Checagem de Fim de Curso: Rotação completa dos anéis mecânicos de infinito ao foco mínimo para confirmar a linearidade e a integridade do codificador.
- Inspeção de Integridade RAW: Verificação imediata dos clipes de teste na estação do DIT para confirmar a persistência dos metadados KLV em gravações de alta cadência.
- Sincronismo de Genlock e Timecode: Garantir que o timecode mestre trave as amostras de metadados no mesmo microssegundo de abertura do obturador eletrônico.
A disciplina técnica no set garante a eficácia dos metadados ao longo de todo o pipeline. O investimento em lentes inteligentes consolida a ponte entre a fotografia física e a arte digital.
