Lentes Anamórficas vs. Esféricas no Cinema: Óptica Cilíndrica, Squeeze e Open Gate

A estética cinematográfica widescreen não é uma convenção estilística arbitrária nem uma máscara de faixas pretas aplicada na linha do tempo: ela é o resultado direto da física óptica de elementos cilíndricos e do casamento geométrico com sensores digitais. Quando diretores de fotografia escolhem entre lentes esféricas tradicionais e ópticas anamórficas com fatores de compressão de 1.33x, 1.5x, 1.8x ou 2.0x, a decisão altera a geometria da imagem projetada no sensor, a profundidade de campo aparente, a estrutura elíptica do desfoque fora de foco (bokeh), a resposta a aberrações ópticas e o aproveitamento real da resolução do silício em modos de captação Open Gate.

1. Origem Histórica e Física dos Elementos Cilíndricos

A anamorfose óptica no cinema não nasceu como efeito visual decorativo, mas como uma solução de engenharia para limitações de campo de visão:

• A Patente de Henri Chrétien (1926–1927): O astrônomo francês Henri Chrétien desenvolveu a lente Hypergonar, um conjunto óptico cilíndrico projetado originalmente para permitir que periscópios e operadores de veículos blindados obtivessem um campo de visão horizontal de quase 180° através de frestas estreitas, sem alterar a escala vertical.
• A Era CinemaScope (1952–1953): A 20th Century Fox adquiriu a patente de Chrétien para competir contra a popularização dos televisores domésticos (formato 4:3 / 1.33:1). A tecnologia foi rebatizada como CinemaScope, estreando no cinema com o filme The Robe (1953) e estabelecendo a compressão horizontal de 2.0x sobre película 35 mm de 4 perfurações.
• Evolução com a Panavision (1954 em diante): A Panavision refinou os conjuntos anamórficos ao solucionar o problema de aberração de campo e deformação de rostos em planos fechados (anamorphic mumps), introduzindo elementos cilíndricos motorizados que ajustavam a taxa de compressão continuamente durante a focagem.

Mecanismo Físico da Compressão Óptica

Em uma lente esférica convencional, os elementos de vidro possuem curvatura constante e simétrica em relação ao eixo óptico central (x e y). A equação de Gauss para lentes delgadas aplica-se igualmente em qualquer meridiano:

(1) ÷ (f) = (1) ÷ (d_o) + (1) ÷ (d_i)

Em uma lente anamórfica com elemento cilíndrico frontal, os elementos possuem curvatura em apenas um meridiano (o eixo horizontal x), mantendo o perfil plano no meridiano vertical (y):

• Eixo Vertical (y): A luz sofre refração exclusivamente pelos elementos esféricos do grupo base. A distância focal efetiva vertical (f_v) determina a escala vertical dos objetos e a profundidade de campo (depth of field).
• Eixo Horizontal (x): A luz atravessa os elementos cilíndricos com poder refrativo negativo/positivo adicional, criando uma distância focal efetiva horizontal (f_h) mais curta:

f_h = (f_v) ÷ (S)

Onde S é o fator de compressão (squeeze factor). Em uma lente de 50 mm anamórfica com squeeze de 2.0x ($S = 2.0$):

• f_v = 50 mm (a perspectiva vertical e a profundidade de campo equivalem a uma teleobjetiva de 50 mm).
• f_h = 25 mm (o campo de visão horizontal capturado equivale a uma grande-angular de 25 mm).

Essa assimetria matemática fundamental é a raiz de todas as assinaturas visuais do formato anamórfico.

2. Anatomia Óptica: Anamórficos Frontais vs. Traseiros vs. Adaptadores

A posição dos elementos cilíndricos na estrutura física da lente determina diretamente quais propriedades estéticas e aberrações estarão presentes na imagem final:

[ ANAMÓRFICO FRONTAL ]
Luz da Cena ──> [ Grupo Cilíndrico ] ──> [ Diafragma / Íris ] ──> [ Grupo Esférico ] ──> Sensor
(Pupila elíptica à frente do diafragma: gera bokeh oval, streak flares e compressão assimétrica total)

[ ANAMÓRFICO TRASEIRO ]
Luz da Cena ──> [ Grupo Esférico ] ──> [ Diafragma / Íris ] ──> [ Grupo Cilíndrico ] ──> Sensor
(Pupila circular no diafragma: comprime a imagem, mas bokeh permanece redondo e perde flares frontais)

Anamórficos Frontais (Front Anamorphic)

Configuração clássica adotada por fabricantes de referência como Cooke Optics (Anamorphic /i), ARRI / Zeiss Master Anamorphic e Atlas Lens Co. (Orion e Mercury Series).

• Posição: Os elementos cilíndricos situam-se à frente do mecanismo do diafragma (íris).
• Comportamento Óptico: A luz é comprimida horizontalmente antes de passar pela abertura física. Como consequência, a projeção da abertura de entrada vista pela frente da lente torna-se uma elipse vertical.
• Assinatura Visual: Entrega o conjunto completo de características anamórficas — bokeh estritamente oval, flares horizontais (streak flares), distorção de campo em barril nas bordas e transição de foco característica.

Anamórficos Traseiros (Rear Anamorphic)

Solução frequentemente empregada em lentes zoom pesadas de cinema (como zooms clássicos Angénieux ou Cooke com adaptadores traseiros).

• Posição: O grupo cilíndrico situa-se atrás do diafragma e dos grupos ópticos principais, próximo ao bocal de montagem (PL Mount).
• Comportamento Óptico: O feixe de luz é comprimido após passar pela abertura circular. A pupila de entrada permanece esférica.
• Assinatura Visual: Comprime a imagem em 2.0x para desqueeze no sensor, mas o bokeh fora de foco permanece perfeitamente circular. Os flares ópticos não geram as linhas horizontais contínuas e há perda típica de 1 a 2 stops de exposição (T-stop).

Adaptadores Anamórficos Frontais

Módulos ópticos rosqueados na frente de lentes fotográficas esféricas base.

• Operação: Exigem alinhamento minucioso do eixo de compressão (90° perfeito) e, em modelos não integrados (single focus), demandam ajuste duplo de foco na lente base e no adaptador, introduzindo vinhetamento mecânico e aberrações cromáticas periféricas acentuadas.

3. As Quatro Assinaturas Ópticas da Anamorfose

A refração diferencial entre os eixos horizontal e vertical produz quatro fenômenos ópticos incontornáveis:

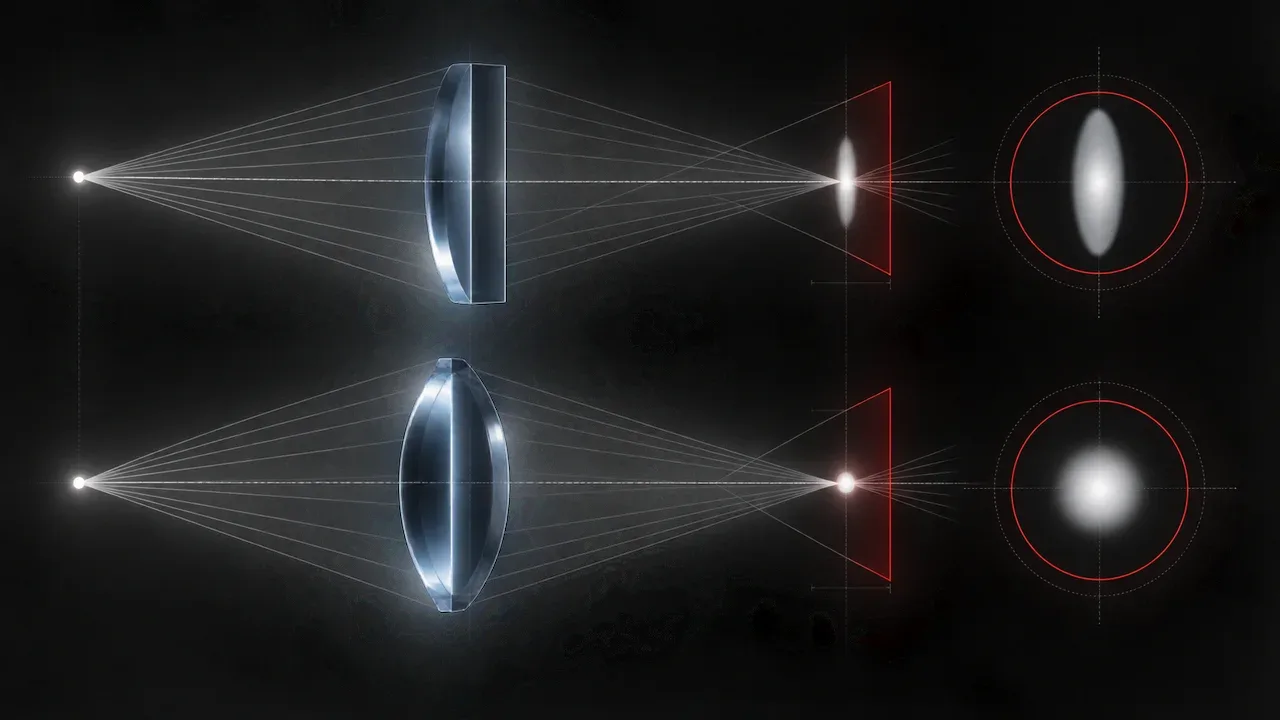

3.1 A Física do Bokeh Oval

Em lentes esféricas, o círculo de confusão ($CoC$) projetado no plano focal para um ponto de luz fora de foco é matematicamente circular, governado pela abertura do diafragma:

CoC_x = CoC_y = k · (|d - d_f|) ÷ (d) · (f) ÷ (N)

Onde f é a distância focal, N o número f-stop, d a distância do objeto e d_f a distância de foco.

Em uma lente anamórfica frontal com fator de compressão S:

1. No sensor, a luz no eixo horizontal sofre compressão óptica por S, enquanto o eixo vertical permanece inalterado. O círculo de confusão no sensor é circular ou elíptico dependendo da geometria de fabricação.
2. Na etapa de pós-produção ou projeção, a imagem é expandida horizontalmente por S (desqueeze).
3. A expansão estica o círculo de confusão no eixo horizontal por S:

CoC_final, x = S · CoC_sensor, x com CoC_final, y = CoC_sensor, y

O resultado é que pontos luminosos circulares no plano desfocado transformam-se em elipses verticais, cuja razão entre o eixo maior e o eixo menor corresponde exatamente ao fator S (uma elipse de proporção 2:1 em lentes 2.0x, ou 1.5:1 em lentes 1.5x).

3.2 Profundidade de Campo e Perspectiva Tridimensional

Uma das maiores vantagens artísticas das lentes anamórficas é a dissociação entre profundidade de campo e campo de visão:

• Para enquadrar uma cena com campo de visão horizontal de 75° em sensor Super 35 com lente esférica, utiliza-se uma óptica de aproximadamente 24 mm. O desfoque de fundo em $f/2.8$ será sutil, pois a distância focal curta confere grande profundidade de campo nativa.
• Para obter o mesmo campo horizontal de 75° com uma lente anamórfica 2.0x, utiliza-se uma óptica de 50 mm (50 mm / 2.0 = 25 mm equivalente horizontal).
• Como a profundidade de campo física é ditada pelos 50 mm da distância focal vertical, o fundo sofre um desfoque acentuado característico de meia teleobjetiva, isolando o sujeito com separação espacial tridimensional sem fechar o enquadramento ambiental.

3.3 Streak Flares e Tratamento de Revestimento (Coating)

Quando fontes intensas de luz incidem diretamente no elemento frontal de uma lente anamórfica, a curvatura cilíndrica refrata os reflexos internos primordialmente ao longo do meridiano horizontal. Esse espalhamento unidirecional gera os traços luminosos horizontais (streak flares):

• Single-Coated / Uncoated (Vintage Look): Revestimentos anti-reflexo mínimos ou ausentes aumentam a dispersão interna, produzindo flares azul-cobalto intensos, perda de contraste global (veiling glare) e velamento estético (linha clássica Lomo e Kowa).
• Multi-Coated Moderno: Lentes como a ARRI/Zeiss Master Anamorphic e Cooke Anamorphic /i FF+ empregam revestimentos multicamada avançados que suprimem flares indesejados, mantendo alto contraste em sombras e cores neutras sem desvio cromático.

3.4 Astigmatismo de Campo e o Efeito Anamorphic Mumps

Historicamente, as primeiras ópticas anamórficas sofriam de uma variação do fator de compressão em função da distância de foco. Ao focar em objetos muito próximos (abaixo de 1,5 metro), o elemento cilíndrico perdia eficiência e a taxa de compressão caía de 2.0x para cerca de 1.6x ou 1.5x.

Ao desespremer a imagem com o fator fixo de 2.0x na pós-produção, rostos em primeiros planos ficavam artificialmente alargados e desproporcionais — anomalia conhecida na história do cinema como anamorphic mumps (papeira anamórfica). Sistemas modernos neutralizam essa aberração através de grupos flutuantes internos com elementos asféricos e astigmáticos que compensam o astigmatismo de campo dinamicamente em toda a faixa de rotação do anel de foco.

4. O Casamento com o Sensor: Modos Open Gate e Aproveitamento de Silício

A física geométrica da compressão anamórfica impõe uma relação estrita entre a proporção física do sensor de captação e o fator de compressão da lente:

Aspect Ratio Final = Aspect Ratio do Sensor × S

┌─────────────────────────────────────────────────────────────────────────────┐
│                          CASAMENTO SENSOR VS. SQUEEZE                       │
├───────────────────┬──────────────┬──────────────┬───────────────────────────┤
│ Proporção Sensor  │ Squeeze (S)  │ Aspect Ratio │ Diagnóstico Operacional   │
├───────────────────┼──────────────┼──────────────┼───────────────────────────┤
│ 4:3 (1.33:1)      │ 2.0x         │ 2.66:1       │ Padrão CinemaScope        │
│                   │              │              │ (Crop lateral leve 2.39:1)│
├───────────────────┼──────────────┼──────────────┼───────────────────────────┤
│ 6:5 (1.20:1)      │ 2.0x         │ 2.40:1       │ Coincidência Exata DCI    │
│                   │              │              │ (Zero desperdício pixels) │
├───────────────────┼──────────────┼──────────────┼───────────────────────────┤
│ 16:9 (1.78:1)     │ 2.0x         │ 3.55:1       │ Incompatível / Desperdício│
│                   │              │              │ (Perda de ~33% do sensor) │
├───────────────────┼──────────────┼──────────────┼───────────────────────────┤
│ 16:9 (1.78:1)     │ 1.33x        │ 2.37:1       │ Otimizado para 16:9       │
│                   │              │              │ (Quase sem corte lateral) │
├───────────────────┼──────────────┼──────────────┼───────────────────────────┤
│ 3:2 (1.50:1)      │ 1.5x         │ 2.25:1       │ Full Frame Open Gate      │
│                   │              │              │ (Leve expansão para 2.39) │
└───────────────────┴──────────────┴──────────────┴───────────────────────────┘

O Desperdício Crítico de Sensores 16:9 com Lentes 2.0x

Se uma lente anamórfica clássica de 2.0x for montada em uma câmera com sensor travado em 16:9 (1.78:1) — como muitos modelos broadcast ou câmeras híbridas convencionais —, a imagem desespremida resultará em uma proporção de 3.55:1:

(16) ÷ (9) × 2.0 = (32) ÷ (9) ≈ 3.555:1

Para enquadrar a entrega final no padrão comercial de cinema DCI 2.39:1, o editor precisará cortar massivamente as laterais da imagem. Esse corte lateral descarta aproximadamente 32,7% de todos os pixels horizontais capturados, jogando fora grande parte da resolução espacial do sensor e anulando o ganho de textura da captação.

A Solução Open Gate (4:3 e 6:5)

Câmeras de cinema topo de linha — como ARRI ALEXA 35, Sony VENICE 2, RED V-RAPTOR [X] e Blackmagic Cinema Camera 6K Full Frame — oferecem modos de gravação Open Gate:

• Sensor 4:3 (1.33:1): (4) ÷ (3) × 2.0 = 2.66:1. O corte lateral necessário para atingir 2.39:1 é de apenas ~10%, preservando máxima área útil de silício.
• Sensor 6:5 (1.20:1): (6) ÷ (5) × 2.0 = 2.40:1. A imagem desespremida casa com precisão matemática quase perfeita com o padrão DCI Scope 2.39:1/2.40:1, utilizando 100% da área do sensor sem nenhum descarte de pixels nas bordas.

5. Tabela Comparativa: Fatores de Compressão e Eficiência de Silício

A matriz abaixo detalha o comportamento dos principais formatos ópticos e sua relação com sensores de cinema digital:

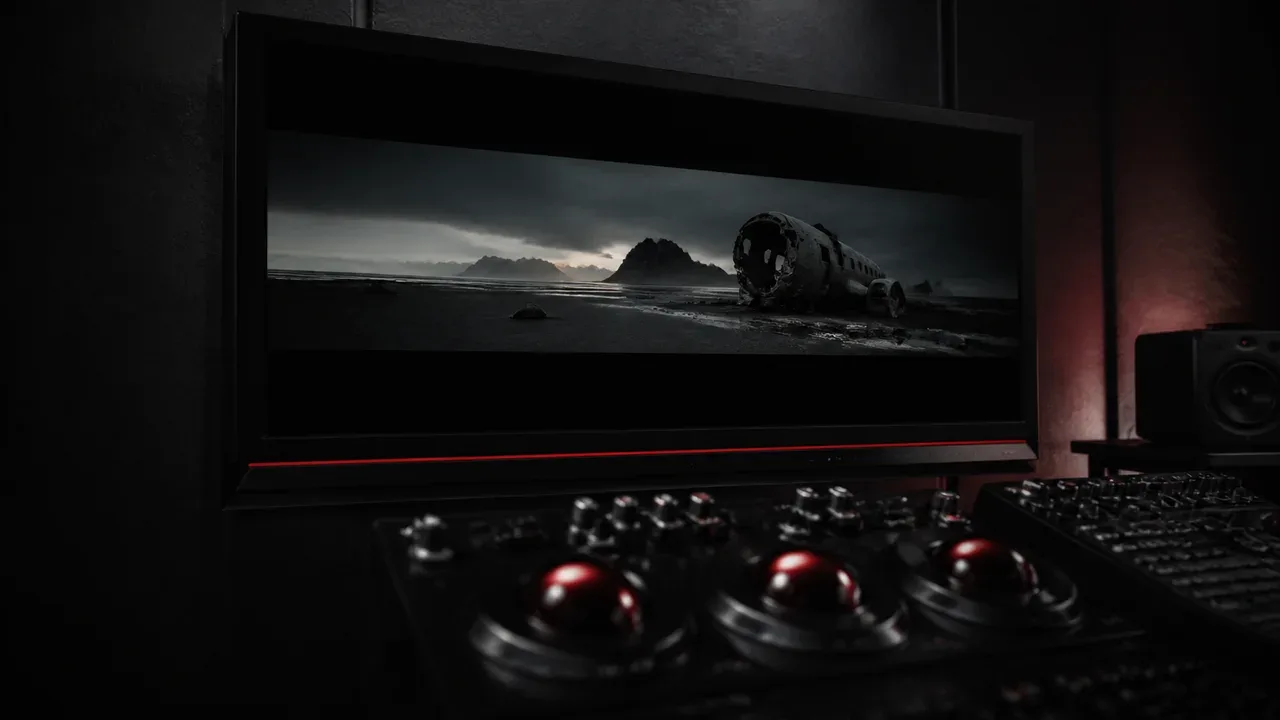

6. Pipeline de Pós-Produção: Desqueeze, Gestão de Cor e VFX

A pós-produção de material anamórfico exige etapas rigorosas de conformação geométrica para garantir que os arquivos brutos não sofram distorções de interpolação nem desalinhamento em composições de efeitos visuais:

6.1 Configuração de Pixel Aspect Ratio (PAR) no DaVinci Resolve Studio

Conforme detalhado no DaVinci Resolve Reference Manual da Blackmagic Design, o desqueeze correto deve ser executado no nível do Clip Attributes para que o motor de render trabalhe em espaço geométrico corrigido em ponto flutuante:

1. Seleção de Mídia: No painel Media Pool, selecione todos os clipes gravados com lentes anamórficas.
2. Atributos de Clipe: Clique com o botão direito e selecione Clip Attributes....
3. Pixel Aspect Ratio: No menu suspenso Pixel Aspect Ratio, selecione o multiplicador exato da lente utilizada:
   • CinemaScope (para compressão 2.0x clássica).
   • 1.5x Anamorphic ou 1.33x Anamorphic (para ópticas com fatores intermediários).
   • Custom (para fatores específicos como 1.8x ou 1.25x).
4. Configuração de Timeline: Nas preferências da Timeline (Timeline Settings), defina a resolução de exibição para a proporção de entrega desejada (ex: DCI 4K Scope em 4096 × 1716, com Pixel Aspect Ratio configurado como Square).

6.2 Gerenciamento de Cor em Pipeline ACES / CST

O desqueeze de aspecto de pixel é uma operação estritamente geométrica de remapeamento de coordenadas espaciais. Ela não altera a densidade de luminância nem os valores RGB subjacentes.

• Ordem de Operações no DaVinci YRGB / ACES: A transformação de geometria ocorre no pipeline de amostragem antes da árvore de nós (node tree).
• Ao utilizar nós de Color Space Transform (CST) ou o fluxo ACEScc / ACEScct, as transformações de espaço de cor nativo da câmera (ex: ARRI LogC4, Sony S-Gamut3.Cine/S-Log3, REDWideGamutRGB/Log3G10) para o espaço de entrega operam com integridade analítica de 32-bit float, sem interferência da geometria anamórfica.

6.3 Desdistorção de Lente para VFX (ST-Maps e Nuke)

Em fluxos com inserção de computação gráfica 3D e efeitos visuais (VFX), a curvatura em barril e as distorções astigmáticas das lentes anamórficas não podem ser corrigidas por equações simples de distorção radial esférica (como o modelo Brown-Conrady):

• Lens Grids: No início de cada diária de produção, filma-se um quadro de grade de calibração milimétrica (lens distortion grid) com a lente em diferentes distâncias de foco e aberturas.
• Geração de ST-Maps: No software de composição (The Foundry Nuke), os vetores de distorção não-linear da lente são computados e exportados em canais de textura UV de 32-bit float chamados ST-Maps.
• Pipeline de VFX: A placa de filmagem é desdistorcida usando o ST-Map para uma imagem retilínea plana; os elementos 3D/CGI são integrados perfeitamente nessa projeção; e a imagem composta final é redistorcida com o ST-Map invertido, recuperando as aberrações e a personalidade óptica originais da lente.

7. Critérios de Decisão: Quando Escolher Anamórficas ou Esféricas?

A escolha entre sistemas ópticos deve ser pautada por requisitos narrativos, limitações de orçamento e restrições de infraestrutura técnica:

Escolha Lentes Anamórficas Quando:

• Linguagem Cinematográfica Widescreen Intencional: O projeto exige a separação dramática de planos, bokeh elíptico vertical e textura de profundidade de campo de meia teleobjetiva com enquadramento panorâmico.
• Controle de Ambiente e Iluminação Dedicada: Há equipe de elétrica e maquinária capacitada para iluminar a cena respeitando aberturas típicas de $T/2.4$ a $T/4.0$ e pontos de luz especulares calculados.
• Câmeras com Sensor Open Gate Disponíveis: A produção dispõe de corpos de câmera com gravação em 4:3, 6:5 ou 3:2 Open Gate, garantindo máximo aproveitamento de resolução do sensor.

Escolha Lentes Esféricas Quando:

• Projetos com Alta Demanda de VFX e CGI: Cenas com rastreamento de câmera 3D (camera tracking), rotoscopia complexa e extensões de cenário virtuais beneficiam-se da geometria perfeitamente linear e da ausência de aberrações assimétricas.
• Condições Críticas de Baixa Luminosidade: Ópticas esféricas modernas oferecem aberturas extremas de $T/1.3$ a $T/1.8$, permitindo captação limpa com menor nível de ruído em cenas noturnas.
• Operação Dinâmica e Equipamento Leve: Cenas em estabilizadores gimbals, drones FPV de cinema ou setups de câmera na mão onde peso reduzido, foco próximo (abaixo de 0,5 m) e ausência de focus breathing são vitais.

8. Fontes Primárias Auditadas

As especificações e dados técnicos apresentados neste artigo foram verificados contra a documentação oficial dos seguintes fabricantes e órgãos normativos:

1. ARRI (Arnold & Richter Cine Technik): ARRI Anamorphic Guidelines & ALEXA 35 / Mini LF Sensor Formats Specification. Disponível em: arri.com/anamorphic-guidelines.
2. Cooke Optics Ltd.: Cooke Anamorphic /i Full Frame Plus Optics Technical Overview & /i Protocol Specification. Disponível em: cookeoptics.com.
3. Panavision Inc.: Panavision Optical Engineering — History & Optics of Anamorphic Systems. Disponível em: panavision.com/optics.
4. Blackmagic Design: DaVinci Resolve Reference Manual (Pixel Aspect Ratio, Color Management & Anamorphic Operations). Disponível em: documents.blackmagicdesign.com.
5. RED Digital Cinema: RED V-RAPTOR Operations Guide & Sensor Imager Formats. Disponível em: docs.red.com.
6. Sony Professional: Sony VENICE 2 Firmware Operations & Anamorphic Imager Modes Guide. Disponível em: pro.sony/venice2.
7. Digital Cinema Initiatives (DCI): DCI System Specification Version 1.4 & SMPTE ST 428-1 D-Cinema Distribution Master. Disponível em: dcimovies.com.
8. Atlas Lens Co.: Atlas Orion & Mercury Series Technical White Paper. Disponível em: atlaslensco.com.
