A transmissão de vídeo não compactado no set é engenharia de alta frequência. Transportar sinais 4K DCI sem latência exige taxas de 12 Gbps.
No ecossistema de foto e vídeo digital profissional, a integridade do sinal define a estabilidade da diária. Câmeras híbridas, corpos de cinema e estações de DIT dependem de conexões elétricas e ópticas imunes a perdas e ruídos.
O que define a largura de banda no padrão 12G-SDI e quais formatos ele suporta
O padrão 12G-SDI opera com banda útil de 11.880 Gbps. Essa taxa transporta vídeo 4K DCI e UHD a 60 fps em 10-bit 4:2:2 sem compressão. Ela elimina condutores múltiplos em produções de cinema e vídeo digital.
A norma foi ratificada pela SMPTE no padrão ST 2082-1. O sinal trafega em banda base sem compressão perceptual. O padrão usa modulação NRZI e embaralhamento para manter o sincronismo estável de clock.
A taxa bruta de bits (R_b) resulta da multiplicação da resolução, profundidade e taxa de quadros:
R_b = Total_Pixels_Linha × Total_Linhas_Quadro × Bits_por_Pixel × Frame_Rate
A quantização em 10 e 12 bits segue a norma ITU-R BT.2020. No intervalo de apagamento (blanking), trafegam pacotes auxiliares da SMPTE ST 352. Eles carregam a sinalização de espaço de cor e curvas HDR.
Evolução das Taxas de Transferência Serial SMPTE:
- SD-SDI (ST 259M): 0.270 Gbps (480i / 576i 10-bit 4:2:2)
- HD-SDI (ST 292-1): 1.485 Gbps (1080p24 / 1080i60 10-bit 4:2:2)
- 3G-SDI (ST 424): 2.970 Gbps (1080p60 10-bit 4:2:2)
- 6G-SDI (ST 2081-1): 5.940 Gbps (2160p30 10-bit 4:2:2)
- 12G-SDI (ST 2082-1): 11.880 Gbps (2160p60 10-bit 4:2:2 / 2160p30 12-bit 4:4:4)
Por que a divisão 2-Sample Interleave superou o Square Division em 4K Quad-Link
O método 2-Sample Interleave (2SI) superou o Square Division porque distribui amostras alternadas de pixels entre os quatro links 3G-SDI. Essa alternância permite visualizar uma imagem 1080p completa e coerente ao conectar apenas um cabo BNC.
Antes da consolidação dos transceptores 12G-SDI, o transporte 4K exigia quatro condutores 3G-SDI sob a norma SMPTE ST 424. As duas topologias de divisão funcionavam com lógicas distintas:
- Square Division Quad Split (SDQS): Divide o quadro em 4 quadrantes isolados. Conectar um único cabo exibe apenas 25% da cena com corte geométrico.
- 2-Sample Interleave (2SI — SMPTE ST 425-5): Alterna pares de pixels consecutivos entre os quatro canais. Cada cabo individual transporta uma versão 1080p de toda a área enquadrada.
O método 2SI oferece alta tolerância ao atraso temporal entre os condutores (inter-channel skew). Os receptores recuperam a imagem perfeitamente mesmo com diferenças de fase de até 400 ps entre os cabos coaxiais.
| Parâmetro Operacional | Square Division (SDQS) | 2-Sample Interleave (2SI) | Single-Link 12G-SDI |
|---|---|---|---|
| Número de Cabos BNC | 4 cabos 3G-SDI | 4 cabos 3G-SDI | 1 único cabo coaxial 75 Ω |
| Visualização em Monitor HD | Exibe apenas 1/4 da cena | Exibe imagem completa em 1080p | Exibe 4K nativo (ou downscale) |
| Tolerância a Skew Temporal | Baixa (gera linhas divisórias) | Alta (buffer de alinhamento FIFO) | Nula (sinal em condutor único) |
| Volume de Cabos no DIT Cart | Elevado (chicotes pesados) | Elevado (chicotes pesados) | Reduzido (economia de 75% em peso) |
| Roteamento em Matrizes | 4 portas sincronizadas | 4 portas sincronizadas | 1 ponto de cruzamento direto |
Como a atenuação de alta frequência e o efeito pelicular afetam o cabo coaxial de 75 ohms
A atenuação em altas frequências decorre do efeito pelicular (skin effect), que restringe a circulação de corrente à periferia do condutor de cobre. Em 12G-SDI, a frequência fundamental atinge 5.94 GHz, onde a camada de condução mede apenas 0.85 µm.
A profundidade de penetração (δ) diminui proporcionalmente à raiz quadrada da frequência de transmissão:
δ = √( ρ ÷ (π × f × µ_0 × µ_r) )
Nesta equação, ρ representa a resistividade do cobre e f a frequência. Em cabos de 75 ohms, pequenas irregularidades na superfície do metal elevam as perdas de inserção.
Fabricantes de cabos de precisão como a Belden Inc. publicam tabelas metrológicas de atenuação. Os receptores SDI compensam perdas de sinal de até -40 dB na frequência fundamental de 5.94 GHz.
Distância Máxima Recomendada por Tipo de Cabo Coaxial:
- Belden 1855A (Mini Coax fino): 18 metros em 12G-SDI (45 m em 3G)
- Belden 1505A (RG-59 flexível): 32 metros em 12G-SDI (65 m em 3G)
- Belden 1694A (RG-6 de precisão): 50 metros em 12G-SDI (95 m em 3G)
- Belden 4794R (12G-SDI otimizado): 70 metros em 12G-SDI (140 m em 3G)
- Canare L-5.5CUHD (12G broadcast): 75 metros em 12G-SDI (145 m em 3G)
Descontinuidades de impedância no conector BNC causam reflexões destrutivas de energia. A perda de retorno (Return Loss) precisa superar 15 dB em frequências baixas e 4 dB a 12 GHz.

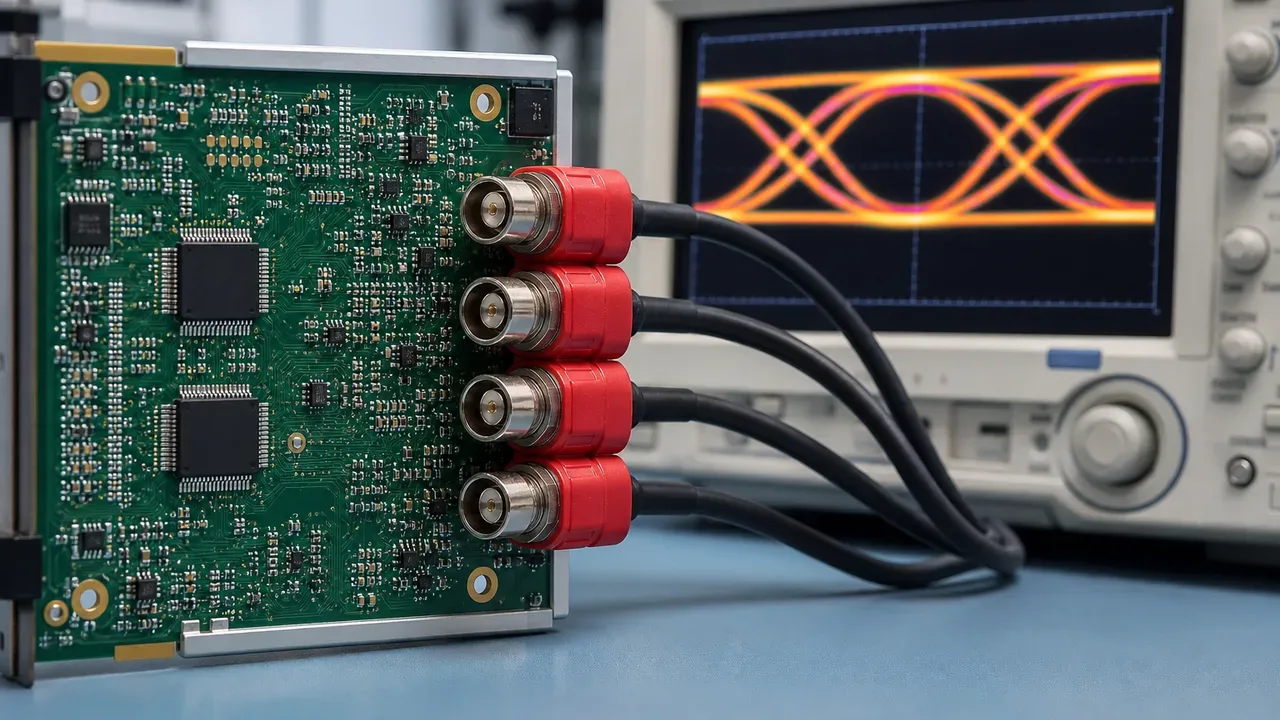

O que revela o Diagrama de Olho e como interpretar o jitter de sinal
O diagrama de olho (Eye Pattern) revela a integridade elétrica da linha ao sobrepor milhares de transições de bits. A abertura vertical mede a imunidade a ruídos e a largura horizontal indica a estabilidade temporal.
A conformidade elétrica é inspecionada com analisadores broadcast como os da Leader Electronics. A norma SMPTE ST 2082-1 estabelece parâmetros obrigatórios de conformidade:
- Amplitude Nominal:
800 mV ± 10%sobre terminação casada de 75 ohms. - Tempos de Subida e Descida (
t_r,t_f): Menores que45 psentre os limiares de 20% e 80%. - Overshoot Máximo: Limite de
10%da amplitude pico a pico.
Métricas de Jitter Normalizadas (SMPTE ST 2082-1):
- Timing Jitter (Baixa Frequência > 10 Hz): ≤ 1.0 UI (≈ 84.18 ps)
- Alignment Jitter (Alta Frequência > 100 kHz): ≤ 0.3 UI (≈ 25.25 ps)
- 1 Unidade de Intervalo (UI) em 12G-SDI: 1 UI = 1 ÷ 11.880 Gbps ≈ 84.18 ps
O Alignment Jitter é a métrica mais crítica para o circuito receptor. Variações velozes além da faixa do circuito de recuperação de clock (CDR) impedem a amostragem e derrubam o sinal.
Quais são as diferenças críticas entre HDMI 2.1 e 12G-SDI no monitoramento on-set
A diferença crítica reside na confiabilidade operacional em campo. O 12G-SDI oferece travamento BNC e fluxo contínuo, enquanto o HDMI 2.1 depende de atrito e handshakes vulneráveis.
A especificação do HDMI Forum (Spec 2.1b) oferece até 48 Gbps de banda bruta. Contudo, seus conectores não contam com travas de segurança. Em sets dinâmicos, qualquer tração acidental desliga a transmissão instantaneamente.
O protocolo HDMI exige negociação contínua de metadados EDID e chaves criptográficas HDCP. Quando a câmera ajusta sua taxa de quadros, o monitor apaga por até cinco segundos para renegociar o enlace.
No ecossistema de equipamentos de foto e vídeo digital, muitas câmeras híbridas mirrorless utilizam saídas HDMI para gerar fluxos 4K 10-bit ou ProRes RAW. Câmeras dedicadas de cinema e estúdios broadcast adotam 12G-SDI nativo.
Para integrar câmeras híbridas em fluxos de cinema, equipes utilizam conversores broadcast ativos. Dispositivos da AJA Video Systems transformam o sinal HDMI em 12G-SDI com reclocking local e bloqueio de quedas de handshake.
| Critério de Engenharia | 12G-SDI (SMPTE ST 2082-1) | HDMI 2.1 (Fixed Rate Link — FRL) |
|---|---|---|
| Largura de Banda Bruta | 11.880 Gbps | Até 48.000 Gbps (modo FRL6) |
| Trava Mecânica de Fixação | Baioneta metálica BNC de 75 Ω | Nenhuma (retenção por atrito plástico) |
| Alcance em Cobre Passivo | 50 a 75 metros (cabo 12G) | Menos de 3 metros (Ultra High Speed) |
| Latência de Handshake | Zero (sinal unidirecional direto) | 2 a 5 segundos (troca de EDID e HDCP) |
| Custo e Reparo em Campo | Cabo reparável com alicate e conector | Cabo injetado descartável e frágil |
| Metadados de Cinema | Timecode LTC e payload ST 352 | Pacotes InfoFrame de consumo |

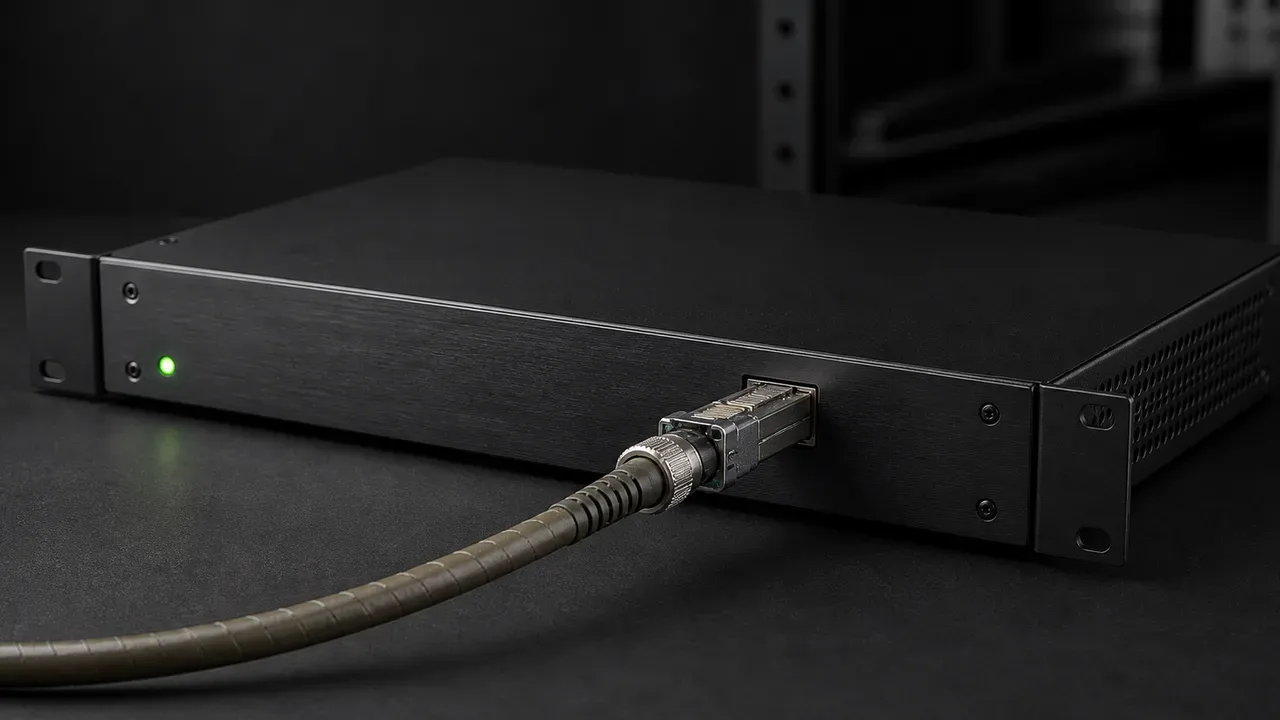

Quando utilizar Fibra Óptica SMPTE ST 297 para eliminar perdas e ground loops
A transmissão por fibra óptica deve ser adotada sempre que o lance ultrapassar 70 metros ou quando existirem circuitos elétricos independentes no set.
A norma SMPTE ST 297:2017 padroniza o transporte de fluxos SDI convertidos em pulsos de laser sobre sílica. Com módulos transceptores SFP+ monomodo de 1310 nm ou 1550 nm, o alcance atinge dezenas de quilômetros com atenuação inferior a 0.4 dB/km.
A grande vantagem técnica da fibra em externas é o isolamento galvânico total. Câmeras instaladas em gruas, drones cabeados ou veículos acoplados a geradores móveis frequentemente apresentam potenciais de terra divergentes.
Cabos coaxiais metálicos criam um condutor direto que fecha correntes parasitas (ground loops). Essas sobretensões queimam as portas SDI de câmeras e monitores de referência. Como o filamento de vidro não conduz corrente elétrica, a fibra elimina esse risco por completo.

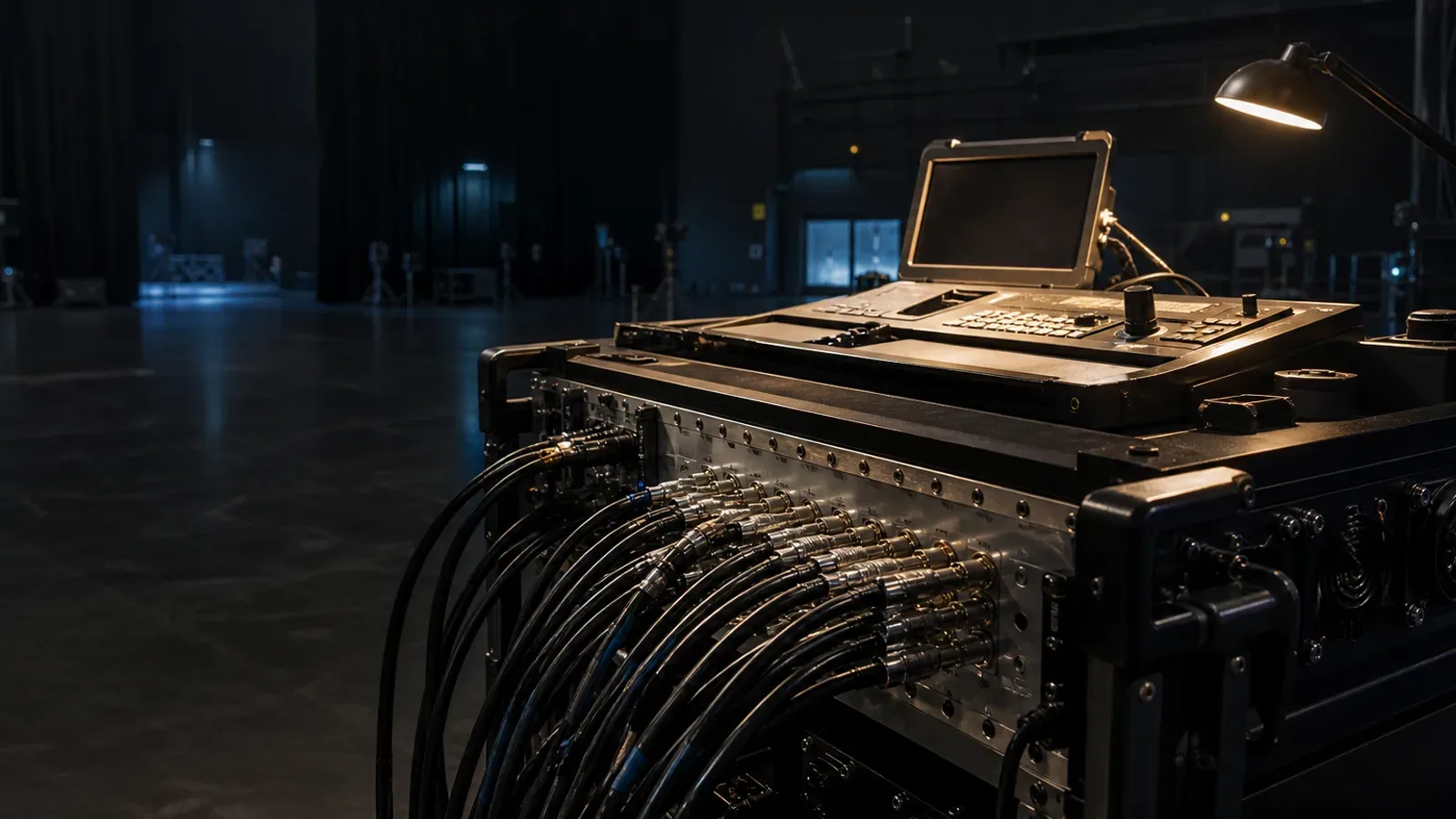

Como a infraestrutura de foto e vídeo digital opera em estúdios e sets híbridos
A infraestrutura de foto e vídeo digital profissional opera através da segregação de barramentos de sinal e da sincronização centralizada por genlock. Essa topologia permite que disparos fotográficos de estúdio e gravações contínuas de vídeo 4K compartilhem a mesma locação sem interferências elétricas.
Na prática da Produtora MaxVision, produções comerciais integram fotografia still de alta resolução e captação cinematográfica em cronogramas paralelos. A Max digitaliza e distribui os sinais de imagem para estações técnicas independentes com máxima fidelidade.
No setor fotográfico, as câmeras operam conectadas a estações de captura tethered via cabos USB-C blindados de 10 Gbps. As imagens alimentam softwares de revelação em tempo real para aprovação instantânea de direção de arte e fotografia.
Simultaneamente, as câmeras de cinema transmitem vídeo 4K 10-bit sem compressão via 12G-SDI. Matrizes como a Blackmagic Smart Videohub 12G distribuem o sinal bruto. O fluxo alimenta o DIT e monitores calibrados com LUTs.
O principal desafio em estúdios de foto e vídeo digital reside nas descargas de alta potência de geradores de flash estroboscópicos. O chaveamento súbito de capacitores fotográficos pode induzir ruídos na rede de alimentação e desestabilizar circuitos de reclocking SDI.
Para isolar esses transientes, a equipe técnica utiliza transformadores de isolamento de 75 Ω ou conexões de fibra óptica SMPTE ST 297. O sincronismo mestre de varredura segue a norma SMPTE ST 274M. Essa referência evita aberrações de exposição em obturadores eletrônicos de vídeo.
| Camada da Infraestrutura | Função no Fluxo de Estúdio | Interface Recomendada | Tolerância a Falhas |
|---|---|---|---|
| Aquisição de Cinema | Saída limpa da câmera de cinema digital | 12G-SDI BNC (75 Ω) | Travamento mecânico contra desconexão |
| Captura Fotográfica | Enlace tethered para revelação RAW rápida | USB-C 3.2 Gen 2 (10 Gbps) | Bloqueio mecânico de porta na câmera |
| Distribuição e Matriz | Roteamento para DIT, Diretor e Clientes | Matriz 12G-SDI ou Fibra LC | Distribuição direta sem latência |
| Gravação Mestre e Backup | Captura em ProRes 422 HQ ou RAW on-set | 12G-SDI / Dual-Link | Gravação contínua sem perda de quadros |
| Sincronismo de Sistema | Alinhamento de shutter e timecode (Genlock) | BNC 75 Ω (Tri-Level Sync) | Jitter de fase inferior a 5 ns |
| Monitoramento Externo | Transmissão para tendas e salas de cliente | Fibra ST 297 ou HDMI ativo | Isolamento galvânico total em externa |
Perguntas frequentes sobre interfaces de vídeo e infraestrutura no cinema digital
1. Posso usar um cabo BNC de 50 ohms em uma saída 12G-SDI de 75 ohms?
Não. Cabos de 50 ohms causam descasamento de impedância na junção de 75 ohms. Esse erro gera reflexões intensas de sinal, colapsando o diagrama de olho e provocando falhas totais em 12G-SDI.
2. Qual a diferença prática entre fibra monomodo (SMF) e multimodo (MMF) para vídeo?
A fibra monomodo possui núcleo estreito (9 µm) e guia um único modo luminoso, percorrendo quilômetros sem dispersão modal. A multimodo possui núcleo largo (50 µm) e sofre dispersão que limita o 4K a curtas distâncias.
3. Por que conversores ativos de SDI para HDMI são necessários em monitores de consumo?
Monitores de consumo não trazem portas BNC de 75 ohms. Conversores broadcast realizam equalização ativa do cabo, reclocking de sinal e emulação de tabelas EDID, impedindo quedas frequentes de imagem no display.
4. O que acontece se o pacote SMPTE ST 352 for corrompido no fluxo de vídeo?
O pacote ST 352 transporta a identificação do espaço de cores e curvas HDR. Sem esse identificador válido, os monitores de referência falham em ativar curvas PQ ou HLG, forçando a exibição incorreta em SDR Rec. 709.
5. Como o reclocking no receptor recupera sinais atenuados por cabos longos?
O equalizador compensa as frequências atenuadas pelo cabo e o circuito de reclocking (CDR) recria pulsos digitais com um oscilador local travado por fase (PLL). Esse processo elimina o jitter acumulado na transmissão.
6. Como integrar câmeras híbridas de foto e vídeo digital em fluxos broadcast SDI?
Utilize conversores ativos compactos instalados junto ao rig da câmera. Eles convertem a saída HDMI limpa em sinal 12G-SDI BNC de 75 ohms com clock estável, viabilizando conexões longas e seguras até a matriz.
7. Como prevenir ruídos de flashes fotográficos em linhas de vídeo digital no estúdio?
Separe as linhas elétricas de geradores de flash das réguas de alimentação de câmeras e monitores de vídeo. Empregando cabos coaxiais com blindagem dupla e fibra óptica em lances longos, bloqueiam-se os picos induzidos.
Checklist de infraestrutura de vídeo para DITs e equipes de câmera
Garantir a integridade do sinal de vídeo em produções 4K exige rotinas claras de cabeamento e manutenção.
- Padronize Cabos Coaxiais de 75 Ω: Use cabos certificados para 12 GHz como Belden 4794R. Crimpagem de precisão e inspeção visual de pinos são indispensáveis.
- Respeite o Raio de Curvatura: Mantenha o raio de curvatura acima de
10× o diâmetrodo cabo. Isso evita compressões no dielétrico que desviam a impedância característica. - Adote Fibra Óptica em Longas Distâncias: Use módulos SFP+ em lances acima de 50 metros. Essa prática bloqueia ground loops em geradores móveis e externas complexas.
- Higienize Conectores Ópticos: Limpe ponteiras de fibra com canetas One-Click antes de cada conexão. Partículas microscópicas causam atenuações superiores a 3 dB no receptor.
- Confira os Metadados SMPTE ST 352: Verifique se matrizes repassam pacotes auxiliares intactos. Isso preserva a interpretação correta de curvas Log e HDR nos monitores.
- Isole Linhas de Captura em Sets Híbridos: Segregue circuitos elétricos de tochas fotográficas e estações de gravação de vídeo digital. Esse cuidado previne oscilações que derrubam transceptores SDI.
