HDR no Cinema Digital: Curvas EOTF, PQ vs HLG e Pipeline de Masterização Dolby Vision

High Dynamic Range (HDR) no cinema digital não é sobre cegar o espectador com brilho excessivo. O propósito real do HDR é expandir o volume de cor. Ele amplia a fidelidade dos contrastes, preservando sombras densas e realces simultâneos.

Produções amadoras tratam o HDR como mero ajuste de contraste no monitor. No entanto, a pós-produção profissional exige rigor matemático. A gestão da EOTF e dos metadados dinâmicos evita aberrações cromáticas e clipping em telas comerciais.

O que define o alcance dinâmico no cinema digital?

O alcance dinâmico de um sistema de exibição é a razão entre a luminância máxima e o preto mais escuro sem ruído. No cinema e na televisão em SDR, essa relação era estritamente limitada.

O padrão SDR de estúdio calibrado pela ITU-R BT.1886 opera com pico nominal de 100 nits. O piso de preto fica entre 0,1 e 0,005 nits. Essa faixa restringe a imagem a uma janela de contraste simultâneo entre 6 e 8 stops fotográficos.

A visão humana opera em uma faixa instantânea de aproximadamente 14 stops. Em adaptação pupilar completa, esse alcance supera 30 stops. Ao comprimir cenas na curva gama SDR L = 100 × V^2.4, detalhes em altas luzes são truncados e perdem a saturação original.

Para superar esse limite sem gerar faixas de gradiente (banding), a engenharia aplica o modelo de Peter G. J. Barten (1999). A curva de Barten mapeia a menor diferença de brilho perceptível pelo olho (Just Noticeable Difference — JND). O degrau entre códigos digitais sucessivos deve ficar abaixo do limiar de detecção humana em todo o espectro luminoso.

Qual é a diferença matemática entre SMPTE ST 2084 (PQ) e ITU-R BT.2100 (HLG)?

A curva PQ é absoluta e define a luminância exata emitida pela tela. Já o HLG é relativo e adapta o sinal à capacidade de brilho de cada monitor.

Padronizada na SMPTE ST 2084:2014, a curva Perceptual Quantizer (PQ) converte o sinal digital N (de 0.0 a 1.0) diretamente em nits absolutos L:

L = 10000 × ( max((N^(1/m2) - c1), 0) ÷ (c2 - c3 × N^(1/m2)) )^(1/m1)

As constantes normalizadas pelo comitê SMPTE são:

• m1 = 2610 ÷ 16384 ≈ 0.1593017578125
• m2 = 2523 ÷ 32 ≈ 78.84375
• c1 = 3424 ÷ 4096 ≈ 0.8359375
• c2 = 2413 ÷ 128 ≈ 18.8515625
• c3 = 2392 ÷ 128 ≈ 18.6875

Em PQ, o código 520 em 10-bit representa exatamente 100 nits em qualquer tela. Monitores com pico inferior a 1.000 nits executam mapeamento de tom (tone mapping) para evitar clipping.

O padrão ITU-R BT.2100 (Hybrid Log-Gamma — HLG) divide o sinal da câmera em duas curvas:

1. Curva de raiz quadrada para manter compatibilidade SDR: E' = √(3 × E) para 0 ≤ E ≤ 1 ÷ 12.
2. Curva logarítmica para realces estendidos: E' = a × ln(12 × E - b) + c para 1 ÷ 12 < E ≤ 1. As constantes são a = 0.17883277, b ≈ 0.28466892 e c ≈ 0.55991073.

Na exibição, o HLG aplica uma função óptica-óptica (OOTF) com expoente adaptativo γ = 1.2 + 0.42 × log10(L_w ÷ 1000). Esse cálculo ajusta a curva ao pico de brilho L_w do televisor. Por dispensar metadados complexos, o HLG é ideal para transmissões esportivas ao vivo.

Por que o container Rec.2020 exige limite físico em P3-D65?

O espaço Rec.2020 cobre 75,8% do espectro visível, mas nenhum monitor atual reproduz 100% desse volume. O limite em P3-D65 impede cores fora da faixa reproduzível.

Os primários da norma ITU-R BT.2020 foram definidos no limite do locus espectral com lasers monocromáticos puros. Monitores de masterização de referência cobrem cerca de 100% do DCI-P3, mas alcançam apenas 80% a 85% do BT.2020.

+-----------------------------------------------------------------------------------------+
| COBERTURA DE VOLUME DE COR NO DIAGRAMA CIE 1931 xy                                     |
+-------------------+--------------------+-----------------------+------------------------+
| Espaço de Cor     | Cobertura CIE 1931 | Coordenadas Primárias | Ponto Branco Alvo      |
+-------------------+--------------------+-----------------------+------------------------+
| ITU-R BT.709/sRGB | ~35.9% do espectro | R: (0.640, 0.330)     | D65: (0.3127, 0.3290)  |
|                   |                    | G: (0.300, 0.600)     |                        |
|                   |                    | B: (0.150, 0.060)     |                        |
+-------------------+--------------------+-----------------------+------------------------+
| DCI-P3 Cinema     | ~45.5% do espectro | R: (0.680, 0.320)     | P3-D65: (0.3127, 0.329)|
|                   | (+26% vs Rec.709)  | G: (0.265, 0.690)     | Cinema: (0.314, 0.351) |
|                   |                    | B: (0.150, 0.060)     |                        |
+-------------------+--------------------+-----------------------+------------------------+
| ITU-R BT.2020     | ~75.8% do espectro | R: (0.708, 0.292)     | D65: (0.3127, 0.3290)  |
|                   | (+111% vs Rec.709) | G: (0.170, 0.797)     |                        |
|                   |                    | B: (0.131, 0.046)     |                        |
+-------------------+--------------------+-----------------------+------------------------+

Plataformas de streaming exigem sinal em container Rec.2020 com gamut contido em P3-D65 (gamut-limited). Isso garante consistência visual durante a gradação.

Se o colorista saturar além do limite do monitor de estúdio, a imagem sofrerá clipping invisível. Em TVs domésticas, isso gera artefatos de solarização e cores estouradas.

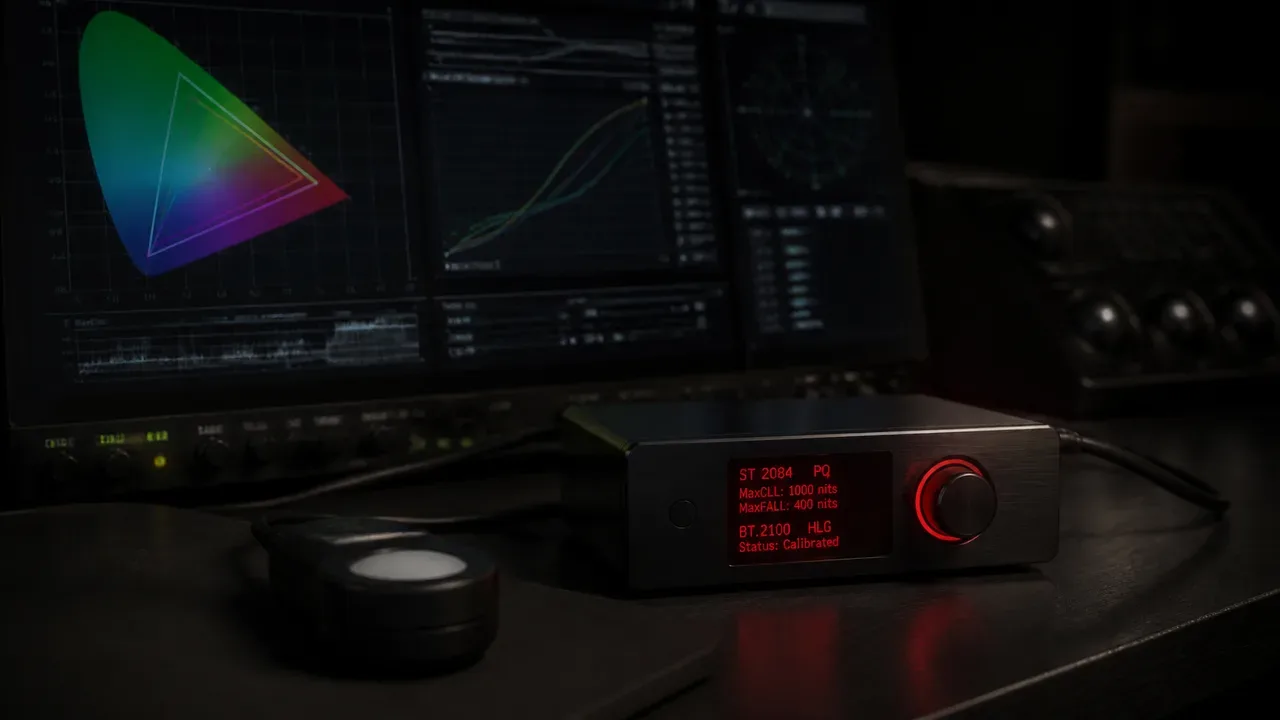

Como os metadados dinâmicos Dolby Vision superam o HDR10 estático?

O HDR10 estático aplica uma instrução única para o filme inteiro. O Dolby Vision recalcula as curvas de mapeamento plano a plano.

No padrão estático SMPTE ST 2086 (HDR10), o arquivo carrega apenas dois parâmetros globais:

• MaxCLL (Maximum Content Light Level): luminância em nits do subpixel mais brilhante da obra.
• MaxFALL (Maximum Frame-Average Light Level): maior média de luminância de um quadro no filme.

Se um longa escuro tiver uma explosão pontual de 1.000 nits, o MaxCLL será fixado em 1.000 nits. Uma TV modesta usará essa referência para escurecer todo o filme. Cenas noturnas perdem detalhes cruciais de sombras (crushed shadows).

Com o Dolby Vision (SMPTE ST 2094-10), os metadados dinâmicos dividem-se em camadas estruturadas:

• Level 1 (L1): Análise estatística automatizada por cena com valores de Min, Mid e Max.
• Level 2 e Level 8 (L2 / L8): Controles de Trim manuais para alvos específicos de exibição, como 100 nits Rec.709 SDR.
• Level 5 (L5): Máscara que isola barras pretas de letterbox, evitando distorções no cálculo de brilho.

+-----------------------------------------------------------------------------------------+
| COMPARATIVO DE ARQUITETURA DE METADADOS HDR                                             |
+-----------------------+----------------------+--------------------+---------------------+
| Característica        | HDR10 (ST 2086)      | HDR10+ (ST 2094-40)| Dolby Vision (ST 2094)|
+-----------------------+----------------------+--------------------+---------------------+
| Frequência de Cálculo | Global (1 por filme) | Por cena / frame   | Por cena / tomada   |
| Profundidade de Cor   | 10-bit               | 10-bit / 12-bit    | 10-bit / 12-bit     |
| Curva de Transferência| SMPTE ST 2084 (PQ)   | SMPTE ST 2084 (PQ) | SMPTE ST 2084 (PQ)  |
| Trim Pass para SDR    | Inexistente          | Inexistente        | Nativo (L2/L8 Trim) |
| Precisão Artística    | Baixa                | Média (algoritmo)  | Total (supervisionada)|
+-----------------------+----------------------+--------------------+---------------------+

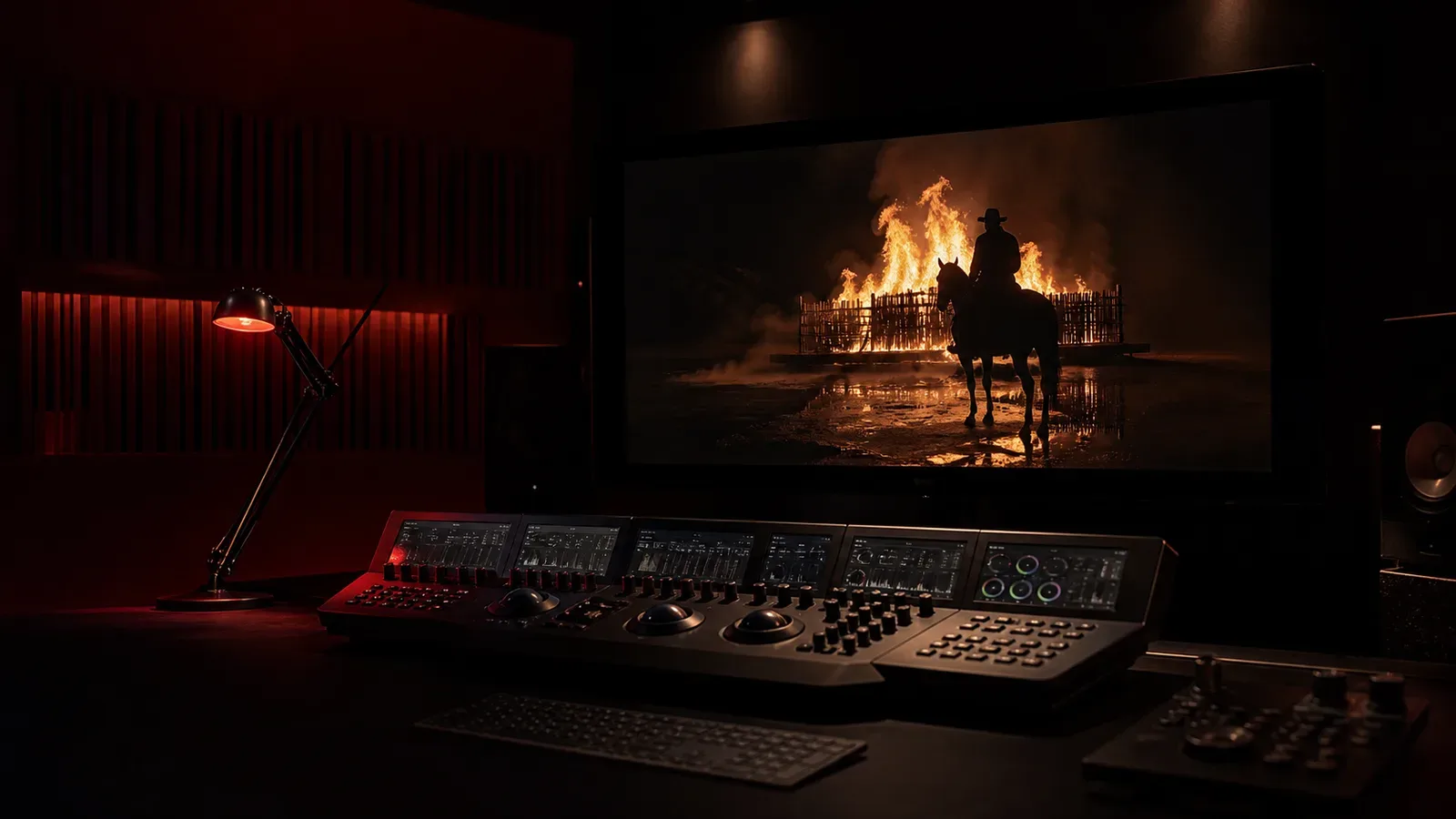

Como estruturar o pipeline de masterização no DaVinci Resolve Studio?

A masterização profissional exige gestão de cor em espaço amplo (scene-referred) e placa de vídeo dedicada. Isso isola o sinal das curvas do sistema operacional.

O fluxo de trabalho segue as diretrizes da Netflix Post Production sob DaVinci YRGB Color Managed ou ACEScct v1.3:

1. Gestão de Cor no DaVinci Resolve:
   • Color Science: DaVinci YRGB Color Managed.
   • Color Processing Mode: HDR DaVinci Wide Gamut Intermediate (ponto flutuante 32-bit).
   • Output Color Space: HDR SMPTE ST 2084 (1000 nits).
   • Limit Output Gamut to: P3-D65.

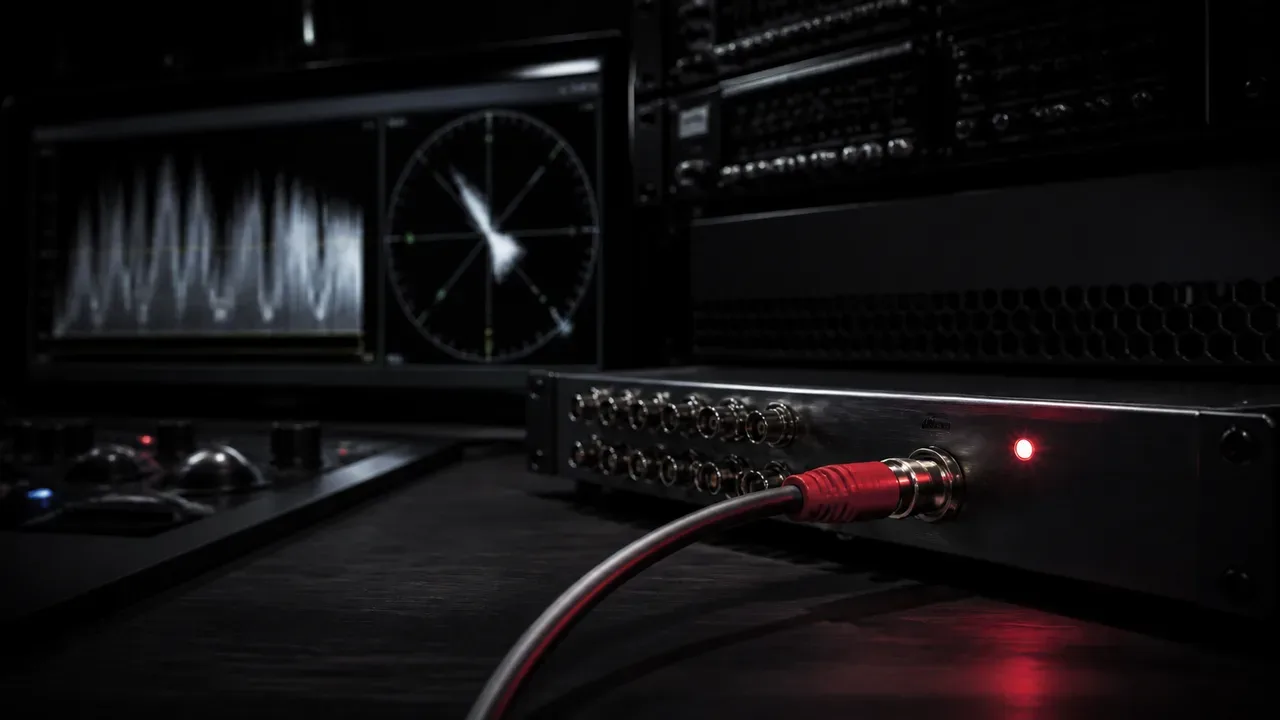

2. Monitoramento por Placa Dedicada:
   • Envio de sinal via Blackmagic DeckLink 8K Pro ou UltraStudio 4K com link 12G-SDI em 10/12-bit RGB 4:4:4.
3. Execução do Dolby Vision Pass:
   • Ativação da Content Mapping Unit interna (iCMU v4.0).
   • Análise L1 tomada a tomada.
   • Ajuste dos Trims L8 no alvo de 100 nits Rec.709 para gerar o SDR sem duplicar timelines.
4. Exportação dos Arquivos Mezanino de Entrega:
   • IMF App 2e (SMPTE ST 2067-21): Vídeo JPEG 2000 com XML Dolby Vision embutido na CPL (Composition Playlist).
   • Apple ProRes 4444 XQ: Master QuickTime 12-bit com tags NCLX em Rec.2020 (9-16-9) e arquivo sidecar XML.

Erros comuns na pós-produção HDR e como evitá-los

Três equívocos frequentes degradam a qualidade de projetos HDR em estúdios desavisados:

• Masterizar em telas de consumo com tone mapping ativo: TVs domésticas utilizam limitadores automáticos de brilho (ABL). Painéis de masterização profissionais Dual-Layer LCD ou QD-OLED mantêm 1.000 nits estáveis a 100% de área.
• Preencher headroom com tons de pele: Rostos em cena interna devem operar entre 15 e 45 nits. Acima de 300 nits, elementos comuns causam fadiga visual imediata. O topo da curva cabe a realces e fontes de luz.
• Exportar sem inspecionar o trim SDR de 100 nits: A maioria dos espectadores consome vídeo em telas SDR convencionais. Ignorar a inspeção do trim pass de 100 nits degrada a entrega final para grande parte do público.

Fontes primárias consultadas

As especificações e equações deste guia baseiam-se nos seguintes documentos normativos internacionais:

1. ITU-R BT.2100-2 (07/2018): Image parameter values for high dynamic range television — Especificação técnica dos sistemas PQ e HLG.
2. ITU-R BT.2020-2 (10/2015): Parameter values for ultra-high definition television — Espaço de cor e primários espectrais UHDTV.
3. ITU-R BT.1886 (03/2011): Reference electro-optical transfer function for HDTV flat panel displays — Curva gama padrão de 100 nits para SDR.
4. SMPTE ST 2084:2014: High Dynamic Range Electro-Optical Transfer Function of Mastering Reference Displays — Formulação matemática da curva PQ.
5. SMPTE ST 2086:2018 / ST 2094-10:2016: Mastering Display Color Volume and Dynamic Metadata for Color Transform — Metadados estáticos e dinâmicos.
6. SMPTE ST 2067-21:2020: Interoperable Master Format (IMF) — Application #2e Plus — Pacote mezanino para estúdios e streaming.
7. Netflix Technology Alliance: Netflix Post Production Technical Guidelines — Requisitos de entrega Dolby Vision e IMF.
8. Barten, Peter G. J. (1999): Contrast Sensitivity of the Human Eye and Its Effects on Image Quality (SPIE Press) — Modelo visual psicofísico para quantização PQ.

FAQ sobre HDR, EOTF e Masterização

O que significa a sigla EOTF no audiovisual?

EOTF significa Electro-Optical Transfer Function. É a função matemática que converte valores digitais binários em luminância real emitida pela tela em nits.

Qual a vantagem de masterizar em 1.000 nits em vez de 4.000 nits?

1.000 nits é o padrão vigente na maioria dos catálogos de streaming. Esse valor assegura estabilidade térmica nos painéis e reflete a capacidade dos melhores monitores de estúdio.

Por que o arquivo master deve ter gamut limitado a P3-D65?

Monitores profissionais cobrem 100% do DCI-P3, mas não alcançam o BT.2020 integral. O limite em P3-D65 assegura que o colorista enxergue exatamente todas as cores gravadas no master.

Como funciona o trim pass no Dolby Vision?

O trim pass ajusta curvas de tom e saturação para telas de menor brilho, como monitores SDR de 100 nits. O procedimento preserva o master HDR de 1.000 nits original intacto.
