A exposição precisa no cinema digital é uma ciência quantitativa. Avaliar a luz pela imagem subjetiva de monitores no set gera ruído nas sombras e perda irreversível de realces.
Dominar o fotômetro de mão transforma a rotina de produção. Ele permite pré-iluminar cenários com agilidade, assegurar consistência entre diárias e proteger a latitude total do sensor.
O que é fotometria no cinema digital e por que ela continua essencial
Fotometria no cinema digital é a medição determinística da radiação luminosa incidente e refletida no espaço cênico. Ela continua essencial porque separa o desenho de luz da visualização em monitores, garantindo repetibilidade de exposição em qualquer câmera ou perfil de cor.
Muitos operadores confiam apenas na tela da câmera. Essa prática é arriscada, pois a percepção visual humana se adapta à claridade do ambiente circundante.
Telas de campo também sofrem variações de calibração, brilho e aplicação de tabelas de cor (LUTs). Um sinal agradável no monitor pode mascarar subexposição severa nos fotodiodos do sensor.

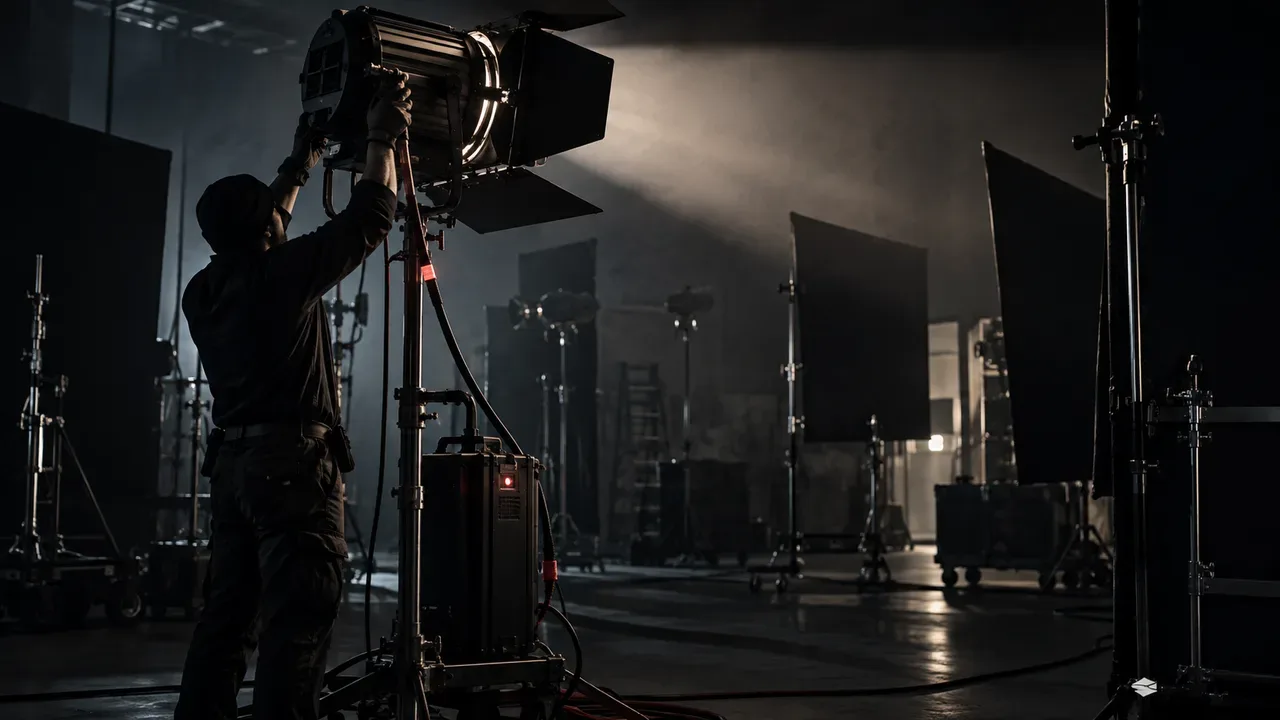

O fotômetro portátil mede grandezas físicas absolutas no espaço tridimensional do set. Ele viabiliza que a equipe de elétrica equilibre as luzes antes de a câmera ser montada no tripé.
A exposição requer controle estrito da energia que atinge o sensor. Esse princípio é sustentado pela American Society of Cinematographers (ASC). O fotômetro de mão confere ao operador domínio numérico sobre essa energia.
Iluminância versus luminância: lux, foot-candles e grandezas físicas
A iluminância quantifica a densidade do fluxo de luz que atinge uma superfície, expressa em lux ou foot-candles. Por sua vez, a luminância mede a intensidade de luz refletida por essa superfície em direção à lente, expressa em candelas por metro quadrado.
A iluminância independe das características visuais do objeto. Um feixe de 1.000 lux produzirá a mesma leitura no fotômetro incidente sobre um terno preto ou um jaleco cirúrgico branco.
Já a luminância depende do fator de reflexão da superfície. Uma parede de tijolo escuro e um painel branco sob iluminação idêntica refletem quantidades opostas de luz para a câmera.
A conversão prática entre as unidades de iluminância do set segue a proporção métrica:
1 Foot-Candle (fc) ≈ 10,76 Lux (lx)
1 Lux (lx) ≈ 0,0929 Foot-Candle (fc)
No set, a regra mnemônica clássica de estúdio simplifica os cálculos operacionais de iluminação:
20 Foot-Candles (≈ 215 Lux) = Exposição a T/2.8 com obturador a 180° e sensibilidade ISO 800
A iluminância pontual segue a Lei do Inverso do Quadrado da Distância. O conceito é detalhado pela ASC Shot Craft sobre qualidade de luz:
E = I ÷ (d^2)
Dobrar a distância entre o refletor e o ator reduz a iluminância para um quarto. Isso representa uma perda exata de 2 stops (2 EV).
| Grandeza Fotométrica | Símbolo | Unidades Comuns | Instrumento no Set | Relação com a Refletância |
|---|---|---|---|---|
| Fluxo Luminoso | Φ | Lúmens (lm) | Esfera integradora | Emissão total da fonte |
| Iluminância | E | Lux (lx), Foot-Candles (fc) | Fotômetro Incidente (Domo) | Independente da refletância |
| Luminância | L | cd/m² (nits), Foot-Lamberts (fL) | Spotmeter de Reflexão (1°) | Proporcional à refletância |
| Exposição Fotográfica | H | Lux-segundo (lx·s) | Sensor digital / Filme | Produto de iluminância e tempo |
Fotômetro incidente versus spotmeter: quando usar cada instrumento
O fotômetro incidente utiliza um domo difusor translúcido para coletar a luz que chega ao sujeito em um ângulo hemisférico de 180 graus. Já o spotmeter possui visor óptico com mira de 1 grau para medir a luminância de áreas pontuais do enquadramento.

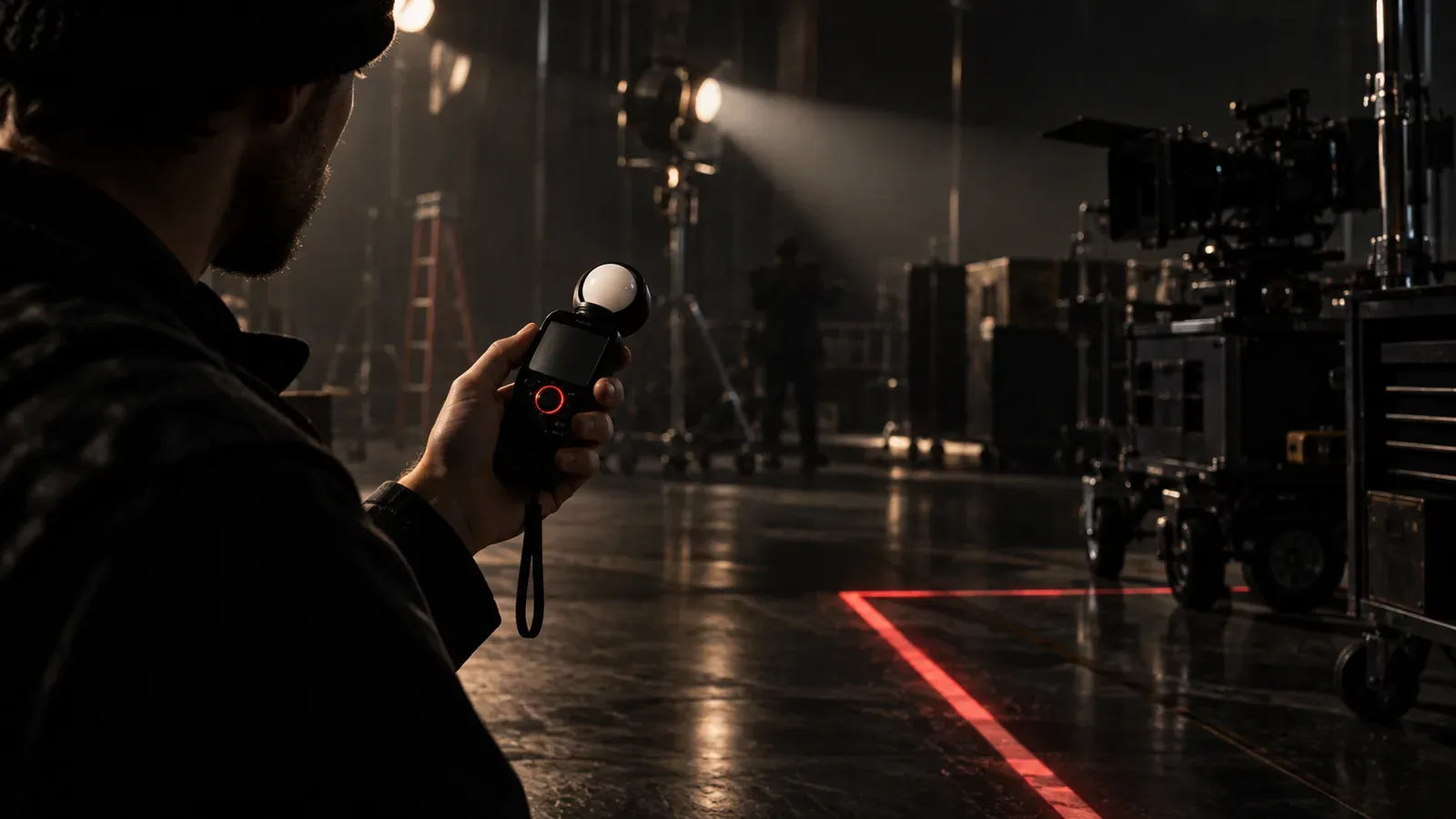

O fotômetro incidente é o instrumento primário para equilibrar a luz e harmonizar o tom de pele dos atores. Ao posicionar o domo no rosto do sujeito e apontá-lo para a câmera, obtém-se a abertura exata de diafragma (T-stop).
Esse método elimina distorções causadas pela cor do figurino ou da pele. Um rosto claro e um retinto sob a mesma luz recebem o mesmo diafragma, preservando sua resposta tonal natural.

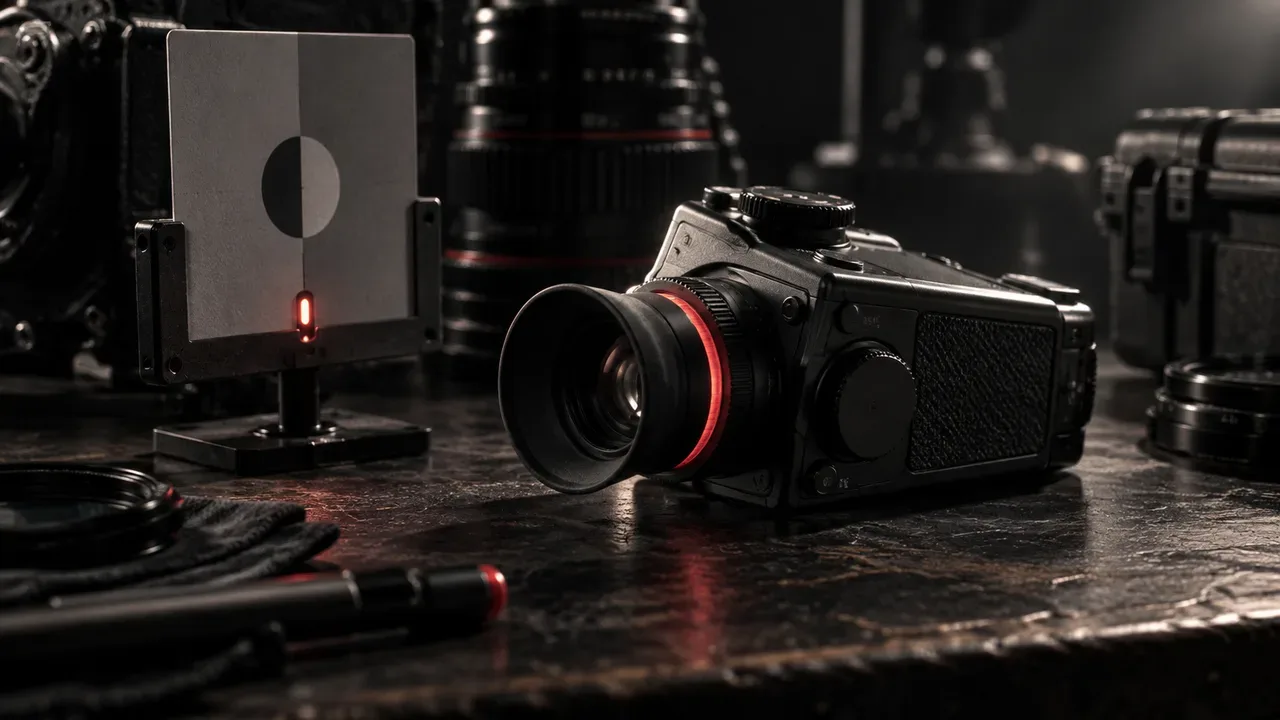

O spotmeter torna-se essencial ao medir superfícies distantes ou inacessíveis. Luminárias práticas na cenografia, vitrais ao fundo e o céu demandam leitura pontual por reflexão.
Equipamentos modernos integram medição incidente e spotmeter de 1 grau. Esse arranjo híbrido é detalhado nas especificações da Sekonic Corporation.
Ao usar o spotmeter, lembre-se de que ele calcula o diafragma para converter a área medida no cinza médio de 18%. Ao apontar para uma parede branca e aplicar o valor indicado, ela será gravada como cinza.
Relações de contraste no set: como calcular e aplicar key-to-fill
A relação de contraste cinematográfica expressa a proporção numérica entre o lado iluminado e o lado sombreado do rosto. Ela define a dramaticidade da cena e orienta o posicionamento dos refletores.
Na indústria audiovisual, utilizam-se duas formas complementares para calcular essa proporção:
Relação Total = (Key + Fill) : Fill
Relação Simplificada = Key : Fill
Para aferir a relação no set, o operador mede a luz principal (Key Light) no ator, isolando o preenchimento. Em seguida, desliga a luz principal e mede a leitura da luz de preenchimento (Fill Light).
A diferença em pontos de diafragma (ΔEV) traduz-se na proporção geométrica da iluminação através da potência de base dois:
Razão de Iluminação = 2^(ΔEV)
Uma diferença de 2 stops entre a luz principal e o preenchimento resulta na relação 4:1. Uma diferença de 3 stops gera a relação 8:1, comum em cenas dramáticas e de suspense.
Diferença em Stops (ΔEV) | Razão Key : Fill | Atmosfera Visual no Cinema | Gênero Típico |
|---|---|---|---|
| 1 Stop | 2:1 | Baixo contraste, sombras suaves | Comédia romântica, institucional |
| 2 Stops | 4:1 | Contraste equilibrado, volume natural | Drama clássico, séries narrativas |
| 3 Stops | 8:1 | Contraste acentuado, sombras densas | Suspense, drama policial, mistério |
| 4 Stops | 16:1 | Alto contraste, sombras profundas | Film noir, terror psicológico |
| 5 Stops ou mais | 32:1 ou superior | Silhueta quase total, grafismo | Cenário expressionista, tensão |
Fotômetros modernos memorizam leituras e exibem razões instantaneamente na tela. Esse fluxo é exemplificado no Sekonic L-478D Cine.
O Sistema de Zonas adaptado ao sensor digital e curvas Log
O Sistema de Zonas divide a latitude em faixas de 1 stop. O cinza neutro de 18% é posicionado na Zona V. Enquanto a película possuía compressão orgânica nos extremos, o sensor exibe resposta linear rígida antes da codificação logarítmica.
Nos sensores digitais, os fótons convertem-se em elétrons com proporcionalidade direta. Caso a capacidade máxima do fotodiodo seja excedida, os realces ceifam abruptamente em branco puro.
Dessa forma, o posicionamento das zonas de pele humana deve ser controlado com rigor:
- Zona VI (1 stop acima do cinza médio): Tons de pele clara sob iluminação direta suave.
- Zona V a V½ (cinza médio a meio stop acima): Tons de pele morena clara, oliva e amarela.
- Zona IV a IV½ (meio stop a um stop abaixo do cinza): Tons de pele negra e retinta.
A iluminação de peles retintas exige técnica refinada. Elevar a potência de fontes pontuais gera reflexos especulares desagradáveis no rosto.
O procedimento correto emprega fontes de grande área de difusão (large soft sources). Elas criam um gradiente suave que situa a pele na Zona IV com textura rica e relação sinal-ruído estável.
O sistema EL Zone System, concebido por Ed Lachman, ASC, reproduziu esse controle na tela. Ele mapeia stops lineares diretos a partir dos dados brutos do sensor.
Para se aprofundar nas ferramentas de auxílio de câmera, leia nosso artigo sobre False Color, Waveform e Vectorscope no cinema.
A armadilha do cinza médio: por que ARRI LogC4 opera a 28% IRE
O perfil ARRI LogC4 situa o cinza médio de 18% em 28% IRE. Isso difere dos 39% IRE habituais do antigo LogC3. Essa reestruturação foi desenhada para liberar 10 stops inteiros de margem para realces no sensor ALEV IV da ALEXA 35.
Operadores acostumados ao ARRI LogC3, Sony S-Log3 (41% IRE) ou RED Log3G10 (34% IRE) cometem erros ao expor a ALEXA 35. Ao forçar o cinza médio para 40% IRE no monitor, sobreexpõem a imagem em quase dois stops, sacrificando a latitude de realces.
As diretrizes técnicas da ARRI sobre sistemas de câmera explicam essa assimetria. No sensor ALEV IV da ALEXA 35, os 17 stops distribuem-se de forma única:
- Stops de realce (acima do cinza 18%): 10 stops.
- Stops de sombra (abaixo do cinza 18%): 7 stops.
Essa distribuição replica o comportamento das emulsões cinematográficas clássicas, que ofereciam proteção extraordinária contra saturação em céus e lâmpadas de cena.
| Curva Logarítmica | Nível do Cinza 18% | Stops Acima do Cinza | Teto de Corte do Sinal |
|---|---|---|---|
| ARRI LogC3 | 39% IRE | ~7 stops | 100% IRE |
| ARRI LogC4 | 28% IRE | 10 stops | 100% IRE |
| Sony S-Log3 | 41% IRE | ~6 stops | 100% IRE |
| RED Log3G10 | 34% IRE | ~8 stops | 100% IRE |
| Blackmagic Gen 5 | 38,4% IRE | ~7 stops | 100% IRE |
O fotômetro atua em sintonia com os padrões da SMPTE. O operador ajusta a exposição sabendo que 28% IRE representa o centro tonal do LogC4.
Protocolo passo a passo de fotometria no set profissional
O protocolo de fotometria no set estrutura-se em quatro fases ordenadas. Ele abrange calibração base, medição incidente, leitura de fundo e validação do sinal gravado. Essa rotina garante consistência estética e velocidade operacional.
Passo 1: Ajuste de parâmetros base do fotômetro
Antes da primeira medição, o fotômetro deve ser sincronizado com os ajustes da câmera:
- Configure o índice de exposição (ISO/EI), como ISO 800 ou ISO 3200.
- Defina a cadência de captura de imagem (24 fps, 25 fps ou 48 fps).
- Ajuste o ângulo de obturador para 180° (
1/48 sem 24 fps).
Passo 2: Medição da luz principal e balanço incidente
Posicione o domo lumiesférico no ponto do ator para calcular a abertura de trabalho:
- Aponte o domo difusor para a lente da câmera para encontrar o diafragma de referência.
- Aponte o domo para a luz principal (Key Light) e anote a leitura em foot-candles.
- Meça a luz de preenchimento (Fill Light) no lado oposto e ajuste a potência até a relação planejada.
Passo 3: Mapeamento de zonas e extremos com spotmeter
Utilize a mira óptica de 1 grau para inspecionar os limites da cena:
- Meça o brilho de lâmpadas decorativas para garantir que não ultrapassem o teto de corte do sensor.
- Examine o fundo da cena para confirmar que não caia abaixo do limiar de ruído das sombras.
- Verifique a uniformidade de fundos cromáticos (green screen), buscando variação inferior a um terço de stop.
Passo 4: Confirmação e gravação do sinal
Terminado o balanceamento físico com o fotômetro, a câmera confirma os parâmetros:
- Ative o Waveform Monitor e comprove a estabilidade do cinza médio e a ausência de corte de canal.
- Grave uma claquete fotométrica com cartela de cinza 18% no início de cada rolo ou configuração de iluminação.
Com essa metodologia, produções comerciais e cinematográficas alcançam segurança orçamentária e consistência visual. Conheça as soluções de produção audiovisual na página da Produtora MaxVision e fale com nossa equipe em nossa página de atendimento especializado.
Perguntas frequentes sobre fotometria no cinema digital
Por que usar fotômetro de mão se a câmera digital possui monitor e false color?
O fotômetro de mão afere a iluminação física do set antes de a câmera ser montada. Ele é imune a falhas de calibração de monitores e permite pré-iluminar o espaço com agilidade.
Qual a diferença prática entre medir em lux ou em foot-candles no set?
O lux integra o Sistema Internacional (lúmens por metro quadrado), e o foot-candle pertence ao sistema imperial (lúmens por pé quadrado). No set, um foot-candle equivale a aproximadamente 10,76 lux.
Como calcular a relação de iluminação key-to-fill com precisão?
Mede-se a luz principal e a de preenchimento separadamente com o fotômetro incidente no ator. A diferença em stops gera a razão através da fórmula Razão = 2^(ΔEV).
O cinza médio de 18% possui o mesmo valor de IRE em todas as câmeras digitais?
Não, cada curva logarítmica mapeia o cinza 18% em valores próprios de IRE. O S-Log3 usa 41% IRE, o LogC3 usava 39% IRE e o ARRI LogC4 adota 28% IRE.
Como fotometrar tons de pele negra e retinta sem gerar subexposição ou brilho especular?
Posicione a pele entre as Zonas IV e IV½ com o fotômetro incidente. Priorize fontes difusas de grande superfície, evitando luzes duras que provoquem reflexos oleosos no rosto.
