A cinematografia aérea de alta velocidade exige estabilidade inercial absoluta durante manobras tridimensionais complexas. Quando um cinelifter mergulha verticalmente rente a edifícios, algoritmos convencionais baseados em ângulos de Euler falham.
A transição suave entre planos exige controle cirúrgico de trajetória. Sistemas inerciais de padrão militar combinam álgebra hipercomplexa e filtragem estocástica ótima para garantir precisão contínua em qualquer envelope de voo.
O Filtro de Kalman Estendido de terceira geração (ArduPilot AP_NavEKF3) substitui modelos simplificados por um vetor de estado de 24 variáveis. A fusão em tempo real elimina derivas e viabiliza a sincronização com câmeras de cinema.
O que é o EKF3 e por que o cinema FPV exige 24 variáveis de estado?
O EKF3 é um estimador estocástico não-linear que funde dados inerciais de alta taxa com sensores externos assíncronos. Ele rastreia continuamente a orientação espacial, o movimento linear e as incertezas instrumentais da aeronave.
Controladoras convencionais de corrida utilizam filtros complementares simplificados. Esses filtros operam apenas no laço de atitude e ignoram a dinâmica de translação. No cinema aéreo com câmeras pesadas de grande formato, essa limitação inviabiliza trajetórias automatizadas.
Variações térmicas no circuito impresso geram deriva contínua no ponto zero dos sensores MEMS. Sem compensação em tempo de voo, um erro residual de aceleração de apenas 0.0098 m/s^2 gera desvio posicional de quase 18 metros após um minuto.
Para resolver essas não-linearidades, a arquitetura do EKF3 estrutura a estimativa em 24 dimensões contínuas:
| Índice de Estado | Vetor Físico | Dimensão | Referencial | Papel no Voo de Cinema |
|---|---|---|---|---|
| 0 a 3 | q = [qw, qx, qy, qz] | 4D | NED para Corpo | Atitude contínua sem singularidades angulares |
| 4 a 6 | v = [vN, vE, vD] | 3D | Local NED | Velocidade inercial tridimensional em metros por segundo |
| 7 a 9 | p = [pN, pE, pD] | 3D | Local NED | Posição métrica cartesiana referenciada à decolagem |
| 10 a 12 | b_g = [bgx, bgy, bgz] | 3D | Corpo | Calibração dinâmica da deriva de zero do giroscópio |
| 13 a 15 | b_a = [bax, bay, baz] | 3D | Corpo | Calibração contínua do viés de zero do acelerômetro |
| 16 a 18 | m_E = [mN, mE, mD] | 3D | Local NED | Aprendizado local do vetor geomagnético não perturbado |
| 19 a 21 | m_B = [mbx, mby, mbz] | 3D | Corpo | Compensação de distorções ferromagnéticas fixas no chassi |
| 22 a 23 | w = [wN, wE] | 2D | Local NED | Estimação da velocidade do vento horizontal |
A inclusão dos vetores de vento e viés instrumental desacopla perturbações externas do modelo inercial. O drone mantém sua posição estática mesmo sob rajadas laterais severas.
// Estrutura de memória interna do EKF3 (ArduPilot AP_NavEKF3_core.h)
struct state_elements {
QuaternionF quat; // Estados 0..3: Quatérnio de atitude
Vector3F velocity; // Estados 4..6: Velocidade linear (m/s)
Vector3F position; // Estados 7..9: Posição métrica NED (m)
Vector3F gyro_bias; // Estados 10..12: Viés de delta ângulo (rad)
Vector3F accel_bias; // Estados 13..15: Viés de delta velocidade (m/s)
Vector3F earth_magfield; // Estados 16..18: Campo geomagnético terrestre (Gauss)
Vector3F body_magfield; // Estados 19..21: Viés magnético do chassi (Gauss)
Vector2F wind_vel; // Estados 22..23: Vento horizontal estimado (m/s)
};
A matriz de covariância P, com dimensões 24 × 24, quantifica a incerteza estatística cruzada entre todos os parâmetros. O algoritmo propaga essa matriz a cada pulso de interrupção da IMU principal.
Como a cinemática de quatérnios elimina o Gimbal Lock em manobras acrobáticas?
Quatérnios unitários eliminam o Gimbal Lock porque representam rotações na hiperesfera tridimensional sem denominadores trigonométricos. Essa formulação algébrica permite que a aeronave execute manobras agressivas de 360 graus sem colapso de eixos.
A formulação clássica por ângulos de Euler (Roll, Pitch e Yaw) sofre de uma vulnerabilidade matemática incontornável. Quando o ângulo de arfagem atinge 90 graus positivos ou negativos, a tangente trigonométrica tende ao infinito.
Nesse alinhamento vertical, o eixo de rolagem e o eixo de guinada tornam-se mecanicamente e matematicamente paralelos. O controlador não consegue mais discernir rotações independentes entre os dois eixos.
O processador de ponto flutuante gera estouros de valor numérico ou divisões por zero. Em cinelifters executando mergulhos ao longo de fachadas, esse erro faz o horizonte artificial girar descontroladamente.
Para eliminar essa restrição, o quatérnio de atitude q opera no espaço hipercomplexo de Hamilton:
q = q_w + q_x · i + q_y · j + q_z · k
A evolução temporal contínua da orientação obedece à equação diferencial de Poisson para rotações hipercomplexas:
dq(t)/dt = 0.5 · q(t) ⊗ ω_b(t)
Onde ω_b representa o vetor de velocidade angular medido pelo giroscópio MEMS após a subtração do viés estocástico estimado. Em microcontroladores de 32 bits, a integração discreta a 1 kHz adota a fórmula de Rodrigues:
q_{k+1} = q_k ⊗ [ cos(||Δθ|| ÷ 2), (Δθ ÷ ||Δθ||) · sin(||Δθ|| ÷ 2) ]^T
Para garantir ortonormalidade sob cálculos em precisão simples, a Matriz de Cossenos Diretores (DCM) é computada de forma otimizada:
R_b^n(q) = [
[ 1 - 2·(qy^2 + qz^2), 2·(qx·qy - qw·qz), 2·(qx·qz + qw·qy) ],
[ 2·(qx·qy + qw·qz), 1 - 2·(qx^2 + qz^2), 2·(qy·qz - qw·qx) ],
[ 2·(qx·qz - qw·qy), 2·(qy·qz + qw·qx), 1 - 2·(qx^2 + qy^2) ]
]
Essa formulação matricial reduz o ruído de ponto flutuante em 50% durante a predição da covariância. O horizonte inercial permanece firme mesmo sob giros de rolagem a mais de 600 graus por segundo.
Como funciona a fusão multisensorial assíncrona com buffer circular de atraso?
O buffer circular sincroniza sensores com tempos de resposta discrepantes armazenando o histórico de estados em janelas de 250 milissegundos. Quando uma leitura chega com latência de transporte, o filtro busca o instante exato da captura física.
Em um drone de cinema, os sensores operam em cadências totalmente heterogêneas. A IMU transmite a 1 kHz pelo barramento SPI. Em paralelo, o receptor GNSS publica a 10 Hz por UART e o barômetro atualiza a 50 Hz por I2C.
Se o filtro comparasse uma posição de satélite recebida agora com a atitude atual do drone, introduziria um erro de fase grave. A 25 metros por segundo, um atraso de 150 milissegundos desloca o referencial em 3,75 metros.
A arquitetura do PX4 ECL EKF resolve esse descompasso gravando uma esteira de estados históricos na memória RAM:
Buffer Circular Temporal do EKF3 (Profundidade: 250 ms a 1 kHz)
[ Slot t - 200 ms ] ──► [ Slot t - 100 ms ] ──► [ Slot t - 10 ms ] ──► [ Slot Atual t ]
▲ │
│ (Chegada da medição GNSS RTK com timestamp de hardware t - 200 ms) │
│ │
├─ 1. Recupera Estado x e Covariância P no instante t - 200 ms │
├─ 2. Avalia Inovação: ν = z_GPS - H · x_{t - 200 ms} │
├─ 3. Calcula Ganho de Kalman K e Delta de Correção Δx │
└─ 4. Projeta Correção de Estado e Covariância para o Slot Atual ◄─────┘
A fusão sensorial incorpora tecnologias avançadas para garantir máxima confiabilidade:

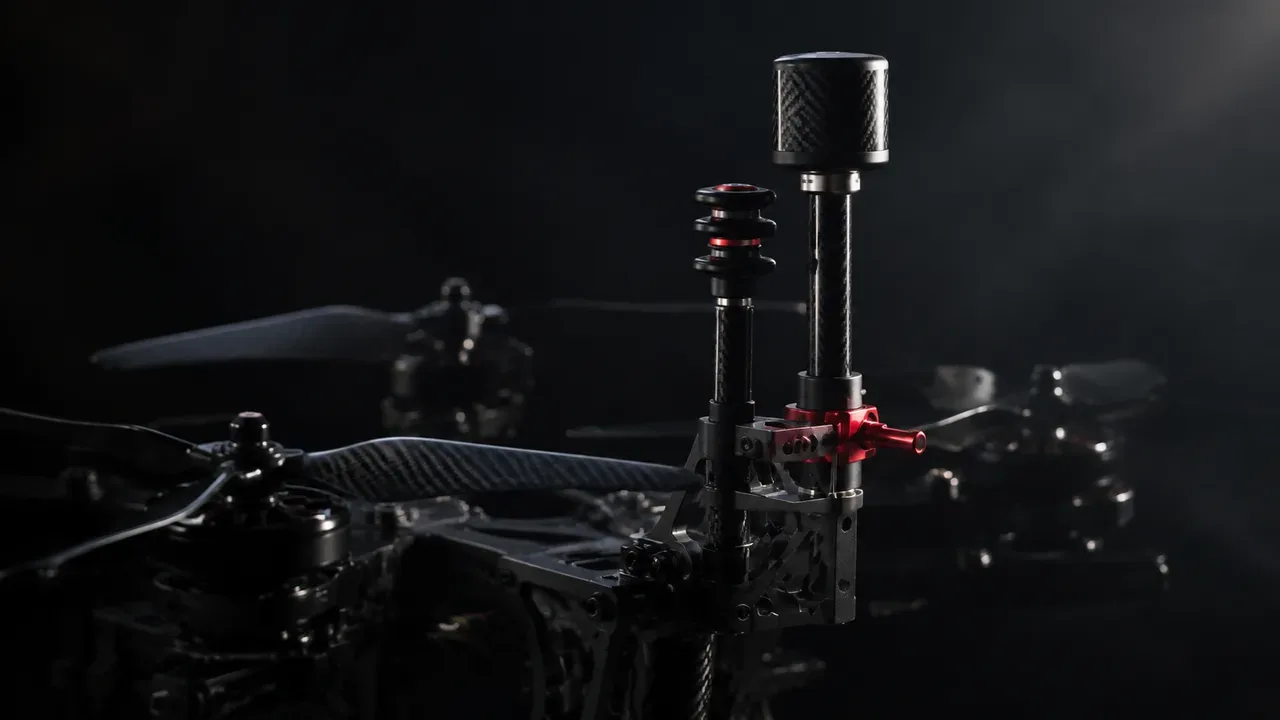

- GNSS RTK com Dupla Antena: O módulo multibanda u-blox ZED-F9P calcula a diferença de fase da portadora entre duas antenas separadas por 50 centímetros. Isso gera um vetor de proa independente de bússola com precisão de
0.23°. - Compensação de Pressão Dinâmica: O sensor barométrico Bosch Sensortec BMP390 mede a altitude estática. O EKF3 aplica coeficientes quadráticos baseados no vento relativo para anular a sucção causada pelo efeito Venturi das hélices.
- Cancelamento Magnético Ativo: Magnetômetros como o PNI RM3100 medem campos sem histerese. O algoritmo monitora os sensores de corrente para subtrair campos magnéticos induzidos por baterias LiPo entregando picos de até 350 amperes.
Com esse tratamento de sinais, o sistema de navegação mantém resolução milimétrica em ambientes industriais com alta densidade de interferência eletromagnética.
Como o teste qui-quadrado e as múltiplas instâncias rejeitam anomalias em tempo real?
O teste estatístico qui-quadrado rejeita anomalias comparando o quadrado da distância de Mahalanobis com limiares rígidos de probabilidade. Leituras inconsistentes causadas por reflexões de satélite ou choques mecânicos são descartadas antes de contaminar a estimativa.
A inovação residual ν_k representa a discrepância matemática entre o valor aferido pelo sensor e a predição inercial:
ν_k = z_k - h(x_{k|k-1})
A matriz de covariância da inovação S_k combina a incerteza atual do estado com o desvio padrão de ruído do próprio sensor. O teste calcula a métrica escalar normalizada:
d_k^2 = ν_k^T · S_k^{-1} · ν_k
Se o valor escalar d_k^2 exceder o limiar crítico γ_{gate}, a medição é imediatamente classificada como espúria:
| Sensor Integrado | Graus de Liberdade | Nível de Confiança | Limiar Qui-Quadrado (γ) | Falha Típica Rejeitada |
|---|---|---|---|---|
| Posição Horizontal GNSS | 2D (Norte, Leste) | 99,7% (3σ) | 11.83 | Salto de satélites por reflexão em edifícios altos |
| Velocidade Vetorial GNSS | 3D (Norte, Leste, Descida) | 99,7% (3σ) | 14.16 | Oclusão instantânea de constelações em mergulhos |
| Heading por RTK Duplo | 1D (Guinada) | 99,7% (3σ) | 9.00 | Sombreamento de uma das antenas pela estrutura |
| Altitude Barométrica | 1D (Pressão) | 99,0% | 6.63 | Rajadas de vento causadas por efeito solo |
| Magnetômetro Triaxial | 3D (X, Y, Z) | 99,7% (3σ) | 14.16 | Aproximação de guindastes ou vigas de concreto armado |
Além do portão estatístico, o firmware executa três instâncias paralelas e independentes do EKF. O Core 0 processa dados do giroscópio de baixíssimo ruído TDK InvenSense ICM-42688-P, enquanto o Core 1 opera com o sensor amortecido Bosch Sensortec BMI270.
Um seletor analisa o índice de consistência dos núcleos. Se vibrações extremas saturarem o acelerômetro primário, o controle transfere a autoridade para o núcleo secundário em menos de dois milissegundos.
A comutação emprega filtros de decaimento exponencial suave. Esse amortecimento impede solavancos bruscos de atitude que estragariam o enquadramento de lentes cinematográficas teleobjetivas.
Qual o impacto prático do EKF3 no fluxo de pós-produção, VFX e Gaussian Splatting?
A estimação precisa de atitude viabiliza o motion control aéreo repetível com tolerância lateral inferior a 3 centímetros. Esse alinhamento permite sobrepor múltiplas passagens idênticas no software de composição para efeitos visuais complexos.
Em filmagens de ação, a equipe grava a tomada com dublês, o prato de fundo limpo e os efeitos pirotécnicos em voos separados. Como o EKF3 mantém trajetórias idênticas, o alinhamento pixel a pixel dispensa rotoscopia manual exaustiva.
Na reconstrução volumétrica por 3D Gaussian Splatting e NeRFs, a telemetria do drone fornece as coordenadas extrínsecas exatas da câmera:
Matriz Extrínseca de Câmera Derivada Diretamente do EKF3:
[ R_b^n(q) | p_n ] onde q ∈ S^3 e p ∈ R^3
A sincronização temporal por código de tempo SMPTE Linear Timecode (LTC) ancora cada quadro do sensor da câmera aos vetores inerciais da controladora. A orientação calculada pelo EKF3 alimenta o software de código aberto Gyroflow e ferramentas integradas no Blackmagic Design DaVinci Resolve.
A estabilização inercial pós-captura elimina oscilações de alta frequência sem distorções de perspectiva. A margem dinâmica de recorte cai de 25% para menos de 6%, preservando a textura nativa do sensor ótico.
Diretrizes de configuração e calibração para operadores de cinelifter
A montagem e a calibração de sistemas inerciais avançados requerem protocolos rigorosos antes da decolagem em set. Pequenos descuidos na instalação física comprometem a convergência do filtro de estados.
Para garantir estabilidade máxima em operações de alta complexidade técnica, siga este checklist operacional:
- Isolamento de Vibrações em Dois Estágios: Instale a controladora de voo sobre amortecedores de silicone com dureza ajustada para a frequência natural do chassi. Utilize cabos flexíveis de silicone para evitar acoplamento acústico mecânico.
- Separação das Antenas GNSS: Mantenha a distância entre as antenas RTK primária e secundária em pelo menos 40 centímetros. Posicione o plano de terra das antenas acima do nível superior das hélices coaxiais.
- Calibração de Corrente do Magnetômetro: Execute a rotina de compensação de interferência de motores acelerando o drone preso ao solo. Isso ensina ao EKF3 os coeficientes de indução de campo gerados pela bateria principal.
- Calibração Térmica da IMU: Mantenha a aeronave imóvel até os sensores MEMS atingirem o equilíbrio térmico operacional. Em seguida, inicialize o alinhamento de bias.
A consolidação do EKF3 com quatérnios transforma drones de cinema em verdadeiras plataformas de motion control cinematográfico. O resultado visual reúne a agilidade do voo livre com a precisão milimétrica exigida pelas maiores produções mundiais.
