Fibra de Carbono no Cinema FPV: Módulo de Elasticidade, Laminação Quasi-Isotrópica e Ressonância Mecânica

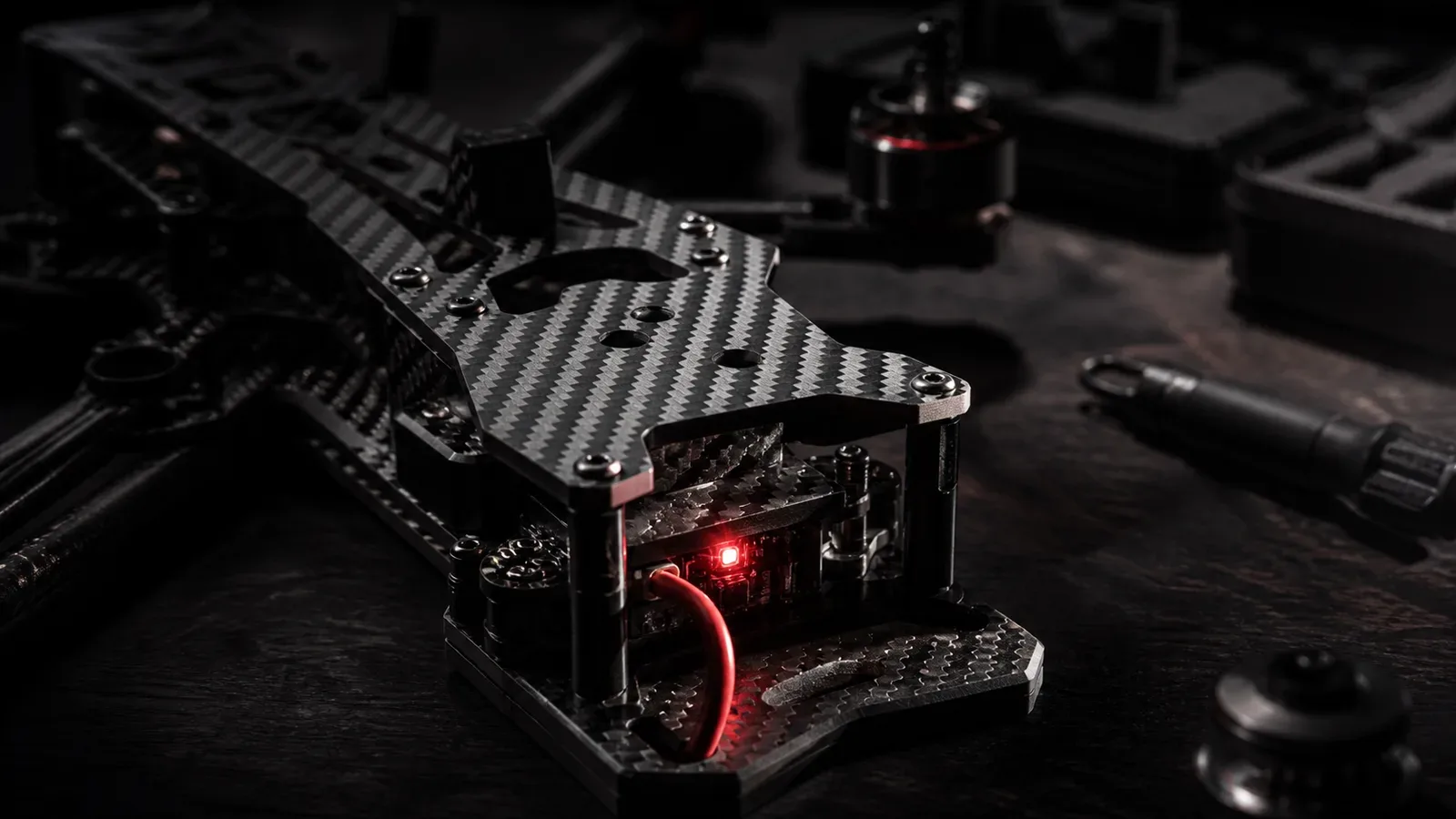

A estabilidade cinematográfica em drones FPV depende da rigidez mecânica e do controle de ressonância do chassi. Em aeronaves pesadas de cinema, a estrutura de compósito governa o amortecimento de vibrações.

Eliminar o efeito gelatina exige compreender os filamentos de carbono, a matriz de resina epóxi e o empilhamento de camadas.

1. Por que o Módulo de Young dos filamentos de carbono governa a dinâmica do drone?

O Módulo de Young longitudinal dita a deformação elástica dos braços sob acelerações e forças inerciais. Fibras com módulo elevado sofrem menor deflexão mecânica por unidade de empuxo.

Em Cinelifters X8, o conjunto propulsor gera empuxos combinados superiores a 30 kgf durante manobras dinâmicas. Flexões no braço desviam os vetores de empuxo do centro de gravidade.

A rigidez estrutural à flexão resulta do produto E × I. O termo E representa o módulo de elasticidade do compósito. O termo I indica o momento de inércia da seção transversal.

As folhas de dados técnicos da Toray Composite Materials America e da Hexcel Composites classificam os filamentos por suas propriedades mecânicas.

Propriedades Mecânicas de Filamentos Estruturais de Carbono

A tabela a seguir compara filamentos contínuos de carbono empregados na construção de chassis cinematográficos e aeroespaciais:

Filamentos de ultra-alto módulo como o M40J oferecem rigidez extrema. No entanto, seu alongamento de ruptura de apenas 1,2% eleva a fragilidade estrutural.

Por esse motivo, engenheiros combinam camadas de T800S com reforços unidirecionais M40J. Esse arranjo híbrido garante rigidez sem comprometer a resistência ao choque mecânico.

Em manobras angulares com altas taxas de rotação (high rates), braços rígidos evitam o retardo elástico na resposta aos comandos.

Isso permite que a controladora de voo mantenha rastreamento de atitude sem overshoot em curvas fechadas.

2. Como a resina epóxi e a temperatura de transição vítrea sustentam o chassi?

A resina epóxi termofixa transfere as tensões de cisalhamento entre os filamentos e absorve vibrações mecânicas. Uma resina inadequada degrada a rigidez de todo o conjunto.

A temperatura de transição vítrea (T_g) marca a fronteira física de rigidez do polímero. Acima desse limite, o material transita para um estado flexível.

Em operações cinematográficas com Cinelifters pesados, os controladores ESC dissipam altas correntes contínuas. A temperatura conduzida para as placas centrais pode ultrapassar 75 °C.

Resinas comuns curadas a frio possuem T_g entre 60 °C e 80 °C. Sob calor contínuo, a matriz perde módulo de cisalhamento (G).

Essa queda térmica de rigidez reduz a frequência natural de ressonância do chassi durante o voo.

Comportamento Térmico da Matriz:
T_operacao < T_g  ==>  Matriz Vitrea  ==> Rigidez Torsional Maxima (G elevado)
T_operacao >= T_g ==>  Matriz Flexivel ==> Queda Brusca de Rigidez Estrutural

A consolidação em autoclave com pressão de 4 bar a 7 bar assegura fração volumétrica de fibra superior a 65%. Esse processo elimina vazios interlaminares.

Compósitos fabricados por laminação manual (wet layup) retêm excesso de resina sem reforço. Isso eleva o peso morto sem aumentar a rigidez.

O uso de pré-impregnados (prepregs) de grau aeroespacial assegura distribuição homogênea da matriz em cada camada.

3. Qual a diferença entre tecidos convencionais e laminação quasi-isotrópica?

A laminação quasi-isotrópica equaliza a rigidez em todas as direções do plano da placa. Tecidos ortogonais sofrem fraqueza severa quando submetidos a torções diagonais a 45°.

Chassis de baixo custo usam tecidos bidirecionais 3K Plain ou Twill Weave com fibras apenas a 0° e 90°. Essa orientação falha sob cisalhamento puro.

Quando os motores de um Cinelifter aplicam torque diferencial para guinada, os braços sofrem torção pura. Placas ortogonais flexionam na diagonal a 45°.

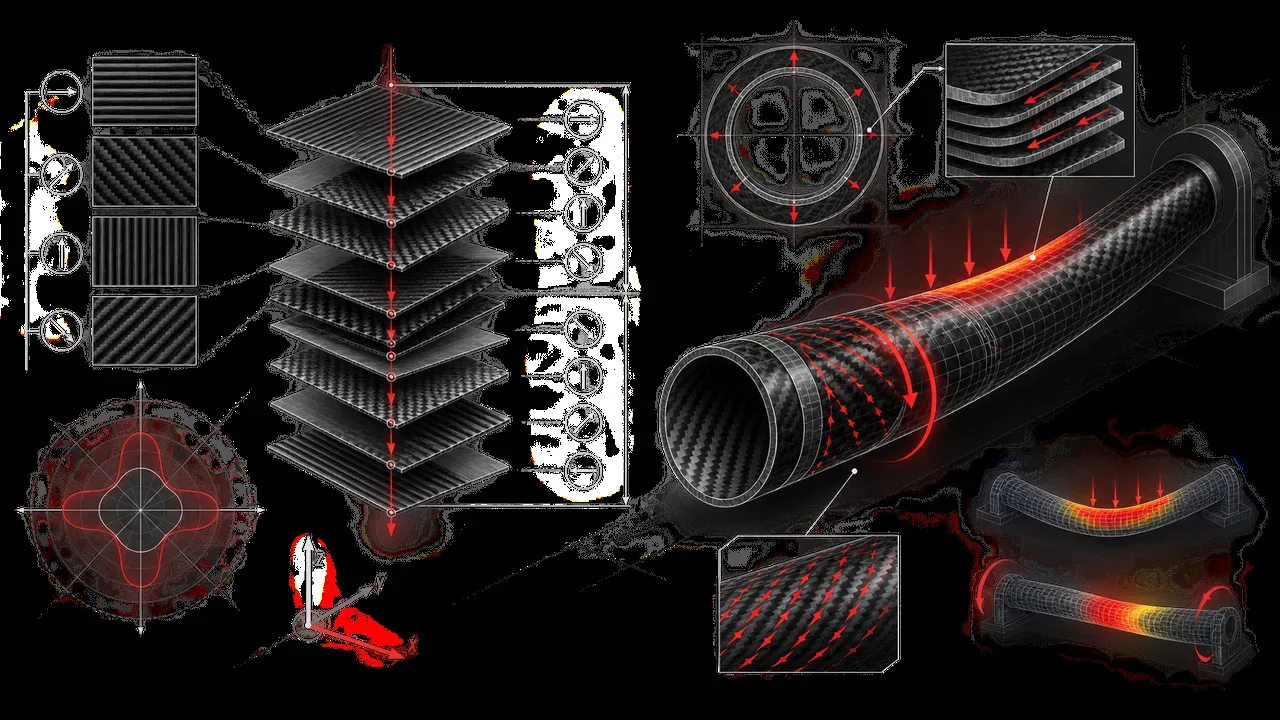

Na teoria clássica de laminados, a matriz [A] define a rigidez de membrana e a matriz [D] governa a flexão.

O empilhamento simétrico [0°/±45°/90°]_s equaliza a resposta elástica do compósito.

Essa arquitetura laminada oferece três vantagens fundamentais:

• Rigidez Torsional (GJ): Camadas a ±45° absorvem tensões diagonais e aumentam a rigidez à torção em mais de 60%.

• Simetria Estrutural (B_ij = 0): O arranjo espelhado em relação à linha média anula o acoplamento flexão-torção sob gradientes de temperatura.

• Resistência nos Furos de Fixação: Fibras multidirecionais distribuem os esforços mecânicos pontuais dos parafusos dos motores.

Em braços com espessuras entre 6 mm e 8 mm, a laminação quasi-isotrópica suporta cargas multidirecionais sem delaminação prematura.

O comportamento homogêneo simplifica o cálculo estrutural de elementos finitos (FEA) em projetos personalizados.

4. Como a frequência natural de ressonância do chassi afeta o giroscópio e o PID?

A frequência natural de vibração (f_n) precisa superar a frequência de rotação mecânica dos motores. A coincidência de frequências gera amplificação ressonante e satura o giroscópio.

Todo braço propulsor engastado se comporta como uma viga em balanço com massa concentrada na extremidade. Sua frequência fundamental de oscilação é:

f_n = (1 ÷ (2 × π)) × √(k_eq ÷ m_eff)

Nessa formulação física:

• O termo k_eq expressa a rigidez elástica do braço (k_flex = (3 × E × I) ÷ L^3).

• O termo m_eff representa a massa efetiva na ponta (m_motor + 0.24 × m_braco).

Motores industriais operando a 18.000 RPM produzem frequência mecânica fundamental de (18.000 RPM) ÷ 60 = 300 Hz.

Se o vão livre L for longo ou o módulo E for baixo, f_n pode cair para a faixa de 250 Hz a 350 Hz. Nesse ponto ocorre ressonância crítica.

Vibrações mecânicas intensas propagam-se diretamente para a controladora de voo. O giroscópio registra ruído de alta amplitude no sinal angular.

Como documentado no Betaflight PID Tuning Guide e no manual de Betaflight DSHOT RPM Filtering, filtros digitais adicionam atraso de fase.

Filtros passa-baixa estáticos com frequências de corte muito baixas tornam o drone lento para responder a rajadas de vento.

Por outro lado, rastreadores dinâmicos de RPM operam com menor latência, desde que o ruído estrutural não sature o conversor analógico-digital da IMU.

Um chassi com alta rigidez estrutural desloca a ressonância mecânica para além de 500 Hz, facilitando a supressão por filtros notch estreitos.

Isso assegura logs de giroscópio com ruído residual mínimo, otimizando a estabilização algorítmica no Gyroflow.

5. Quais processos de usinagem CNC e acabamento evitam a delaminação do carbono?

A usinagem CNC refrigerada por fluido e o chanframento perimetral em 45° eliminam concentradores de tensão. O corte a seco induz microfissuras na matriz polimérica.

A poeira de carbono conduz eletricidade e desgasta rapidamente ferramentas de usinagem desprovidas de revestimento protetor. Práticas adequadas de fabricação incluem:

• Fresas de Diamante Policristalino (PCD): Mantêm arestas afiadas por longos períodos, cortando as fibras limpas sem puxá-las da matriz epóxi.

• Arrefecimento por Fluido Contínuo: Remove o calor instantâneo da ponta de corte, impedindo a degradação térmica perimetral da resina.

• Chanframento em 45° (Chamfering): Arestas vivas a 90° concentram tensões de cisalhamento. O chanfro de 0,8 mm reduz o risco de delaminação em impactos.

• Arruelas Cônicas de Alumínio 7075-T6: Espalham o torque de aperto sobre área quatro vezes maior, evitando o esmagamento das camadas superficiais.

O acabamento com selante epóxi perimetral nas bordas usinadas impede a penetração de umidade e contaminantes oleosos entre as camadas.

Em operações costeiras ou sob chuva leve, bordas seladas protegem a integridade do compósito contra degradação ambiental.

6. Como os ensaios padronizados da ASTM certificam compósitos aeronáuticos?

Os ensaios normatizados da ASTM fornecem parâmetros reprodutíveis e auditáveis para qualificar a resistência mecânica de placas de carbono.

Laboratórios de engenharia aeronáutica utilizam ensaios específicos para comprovar a qualidade do material:

• ASTM D3039 / D3039M (Tração Uniaxial): Avalia a resistência à tração e o Módulo de Young longitudinal até a ruptura da peça.

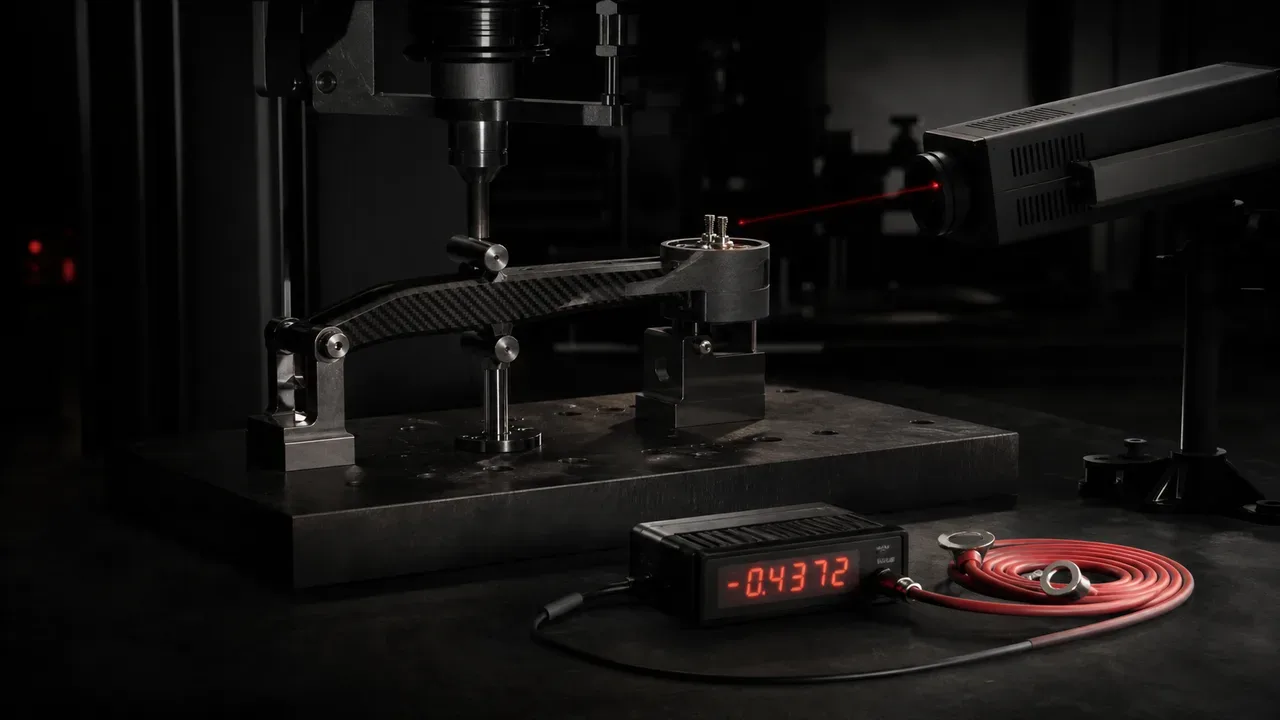

• ASTM D790 (Flexão em Três Pontos): Mede a rigidez à flexão e a resistência a tensões combinadas de tração e compressão.

• ASTM D3518 / D3518M (Cisalhamento no Plano): Determina o módulo de cisalhamento em laminados [±45°]_s, validando a adesão entre resina e filamentos.

Os dados obtidos nesses ensaios alimentam tabelas de propriedades ortotrópicas usadas em simulações estruturais e dimensionamento de componentes.

A utilização de materiais testados segundo essas diretrizes normativas garante estabilidade e confiabilidade operacional em produções cinematográficas profissionais.
