A integridade de dados no cinema digital depende de uma cadeia de custódia determinística do sensor ao arquivo definitivo. A gravação em formatos RAW não comprimidos atinge taxas superiores a centenas de megabytes por segundo por câmera.
Nesse cenário de alto volume, falhas silenciosas de barramento e corrupção de bits destroem diárias de filmagem. O Digital Imaging Technician (DIT) aplica algoritmos criptográficos, manifestos padronizados e armazenamento óptico-magnético para proteger cada tomada.
1. Por que a ingestão no set de filmagem exige controle determinístico de barramentos
O descarregamento no set requer barramentos com largura de banda suficiente para evitar acúmulo de cartões e mitigar quedas de taxa. Quando câmeras como ARRI ALEXA 35 ou RED V-Raptor operam em cadências elevadas, os cartões chegam à mesa com dezenas de gigabytes por minuto.
Sistemas de captura modernos adotam mídias de barramento direto PCI Express (PCIe) com protocolo NVM Express (NVMe). Esses dispositivos superam com folga as limitações de throughput de portas SATA e SAS legadas.
Na prática de campo, o DIT utiliza estações de trabalho equipadas com interfaces Thunderbolt 4 ou USB4. Esses barramentos entregam até 3.2 GB/s de payload PCIe líquido para transferências concorrentes.
| Padrão de Mídia de Câmera | Barramento Físico e Interface | Throughput de Leitura Sustentado | Câmeras e Ecossistemas de Referência |
|---|---|---|---|
| Codex Capture Drive 2.0 / Compact Drive | PCIe Gen 3/4 x4 NVMe Proprietário | 2.500 MB/s a 3.200 MB/s | ARRI ALEXA 35, Mini LF, ALEXA 65 |
| CFexpress 2.0 / 4.0 Tipo B | PCIe Gen 3.0 / 4.0 x2 NVMe | 1.700 MB/s a 3.400 MB/s | RED V-Raptor [X], Komodo-X, Sony FX6 |
| Sony AXS-A (S66 / A-Series) | PCI Express Nativo Slim Card | 1.200 MB/s a 2.400 MB/s | Sony VENICE 2, FX9 (com unidade AXS-R7) |
| CFast 2.0 (Legado SATA III) | SATA III 6.0 Gbps (AHCI) | 500 MB/s a 550 MB/s | ARRI ALEXA Mini, AMIRA, Canon C300 II |
Softwares como Pomfort Silverstack Lab, ShotPut Pro ou ARRI Offload Manager bloqueiam cópias assíncronas no buffer do sistema operacional.
Esse fluxo direto sem cache intermediário assegura a escrita física real em disco antes da confirmação.
2. Como os algoritmos de checksum operam e por que o xxHash substituiu o MD5
O algoritmo de checksum calcula uma impressão digital binária para garantir que o arquivo de destino seja perfeitamente idêntico à origem. Qualquer bit alterado por ruído elétrico ou oscilação térmica altera o hash final e dispara um alerta imediato de falha.
Historicamente, o cinema utilizou a função criptográfica MD5 (IETF RFC 1321) para certificar arquivos descarregados. No entanto, o MD5 processa dados a cerca de 600 MB/s por núcleo de CPU.
Com cartões PCIe 4.0 lendo acima de 2.5 GB/s, o MD5 virou o gargalo primário do DIT. O SHA-256 (IETF RFC 6234) atinge apenas 2.1 GB/s por núcleo com aceleração SHA-NI.
A indústria adotou a família xxHash64 e xxHash3, desenvolvida por Yann Collet (xxHash Technical Specification). O xxHash explora paralelismo de nível de instrução e registradores vetoriais AVX2, AVX-512 e ARM NEON.
+-----------------------------------------------------------------------------------------------+
| BENCHMARK DE TAXA DE VERIFICAÇÃO DE CHECKSUM POR NÚCLEO (CPU x86-64 / ARM64) |
+---------------------+-------------------+-----------------------+-----------------------------+
| Algoritmo Hash | Padrão / RFC | Throughput por Núcleo | Aplicação Recomendada |
+---------------------+-------------------+-----------------------+-----------------------------+
| MD5 | RFC 1321 | ~550 a 650 MB/s | Legado (Descontinuado) |
| SHA-1 | RFC 3174 | ~900 a 1.200 MB/s | Legado / Não Recomendado |
| SHA-256 (SHA-NI) | RFC 6234 | ~1.800 a 2.400 MB/s | Auditoria Criptográfica |
| xxHash64 | xxHash Spec | ~15.000 a 19.000 MB/s | Ingestão e Dailies em Set |
| XXH3 (64 / 128-bit) | xxHash Spec | ~30.000 a 60.000 MB/s | Ingestão de Altíssima Taxa |
+---------------------+-------------------+-----------------------+-----------------------------+
Em termos matemáticos de confiabilidade, o espaço amostral de 64 bits do xxHash64 entrega probabilidade residual de colisão imperceptível:
P_colisao ≤ 2^(-64) ≈ 5.42 × 10^(-20)
Essa taxa oferece segurança estatística total contra corrupção acidental em ambientes de cinema, sem penalizar a velocidade de transferência.
3. O que é o padrão ASC MHL e como ele sela a cadeia de custódia
O ASC MHL é um manifesto padronizado que registra os hashes de todos os arquivos e diretórios da produção. Mantido pelo comitê técnico da American Society of Cinematographers (ASC MITC Standard), ele assegura a linhagem do material.
Diferente de arquivos .md5 simples e soltos, o padrão MHL estrutura metadados hierárquicos em XML (v1.1) ou JSON/XML (v2.0). Ele documenta a árvore completa de pastas, tamanhos exatos em bytes, datas de criação e assinaturas de auditoria.
O conceito fundamental do padrão é o selo de cadeia de custódia (Chain-of-Custody seal). Cada novo destino verificado gera um manifesto anexo sem sobrescrever os dados anteriores.
<?xml version="1.0" encoding="UTF-8"?>
<hashlist version="2.0" xmlns="urn:ASC:MHL:v2.0">
<creatorinfo>
<creationdate>2026-09-01T14:32:00Z</creationdate>
<hostname>DIT-CART-01</hostname>
<tool>Silverstack Lab v8.4</tool>
</creatorinfo>
<hash>
<file size="42949672960">A001_C001_0901XX_001.ari</file>
<xxhash64>a8f5c9e2b1047d33</xxhash64>
<xxh3>d41d8cd98f00b204e9800998ecf8427e</xxh3>
<hashdate>2026-09-01T14:32:15Z</hashdate>
</hash>
</hashlist>
Se houver perda de quadros ou alteração no transporte para a pós-produção, o manifesto aponta com precisão o clipe corrompido.
Essa rastreabilidade previne regravações custosas e resguarda juridicamente a equipe técnica perante a seguradora da produção.
4. Como estruturar a topologia 3-2-1 e prevenir a corrupção por bit rot
A regra 3-2-1 no set exige manter três cópias integrais dos dados em pelo menos duas mídias distintas, com uma cópia fora da locação. Esse princípio impede que um incêndio, furto ou falha de hardware resulte em perda irrecuperável do material gravado.
No cinema digital, o cartão original da câmera nunca deve ser formatado antes que o material esteja validado e replicado nos três destinos planejados.
A distribuição clássica em produções cinematográficas profissionais estrutura-se da seguinte forma:
- Cópia de Trabalho On-Set (Master 1): Unidade rápida em NVMe RAID-0 ou RAID-5 para conferência imediata e geração de diárias.
- Cópia Local de Segurança (Master 2): Armazenamento em torre (RAID-5 ou RAID-6) com tolerância à perda de até dois discos simultâneos.
- Cópia de Longo Prazo e Off-Site (Master 3): Fita magnética LTO ou envio para armazenamento em nuvem com retenção imutável.
Para combater a degradação silenciosa (bit rot), o DIT recorre a sistemas de arquivos com somas de verificação por bloco, como ZFS ou Btrfs.
Chamadas síncronas de gravação (fsync() em POSIX ou FlushFileBuffers() no Windows) garantem que nenhuma transação permaneça retida na memória volátil.

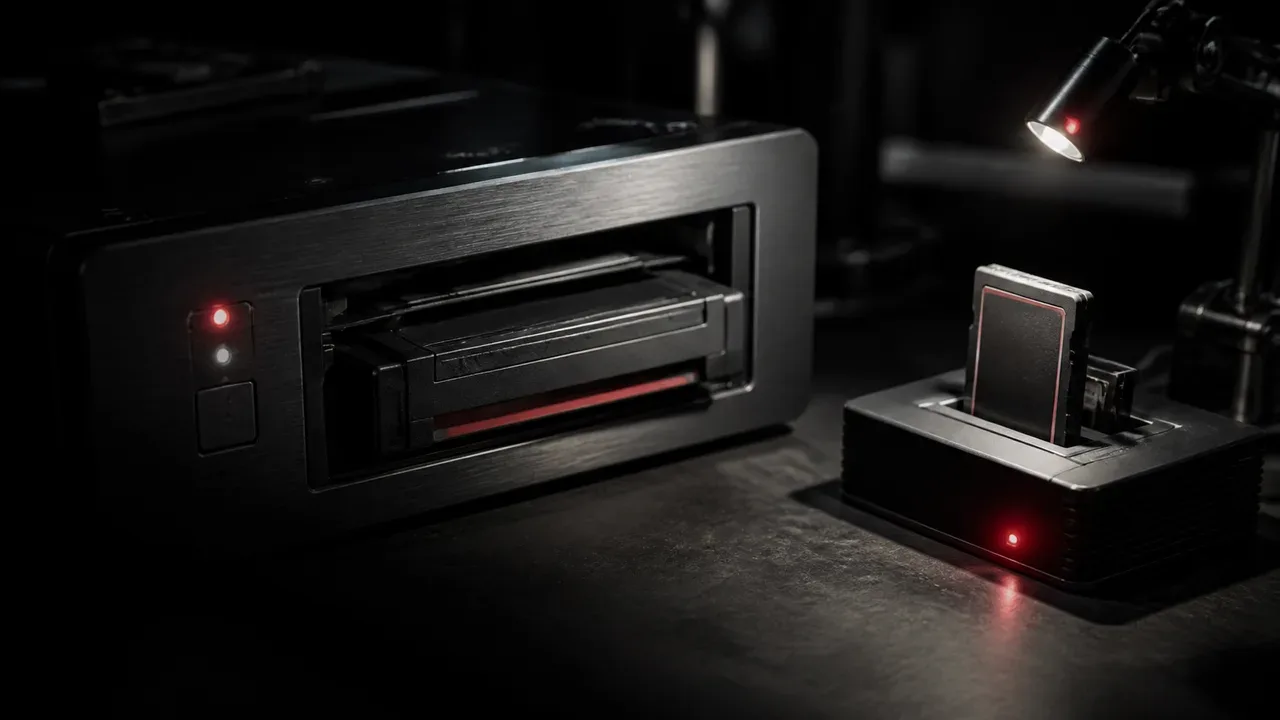

5. Como funciona o arquivamento em fita LTO e o sistema de arquivos LTFS
A fita magnética LTO é o padrão mundial de preservação audiovisual por sua durabilidade de trinta anos e baixo custo por terabyte. Sem consumo de energia em repouso, as fitas eliminam o risco de travamento mecânico comum em HDDs inativos.
O consórcio LTO (LTO Technology Consortium) padronizou formulações magnéticas de Ferrita de Bário (BaFe) e Estrôncio (SrFe). Esses materiais oferecem alta estabilidade contra desmagnetização ambiental.
As gerações atuais do padrão entregam capacidades massivas com suporte nativo a criptografia AES-256 por hardware:
- LTO-8: Capacidade nativa de
12 TBpor cartucho e taxa sustentada de360 MB/s. - LTO-9: Capacidade nativa de
18 TBpor cartucho, taxa sustentada de400 MB/se densidade de 8.960 trilhas de dados.
A confiabilidade física do padrão LTO é expressa pela taxa de erro de bit irrecuperável:
BER = 1 × 10^(-19)
Esse índice torna a fita dez mil vezes mais resistente a falhas de leitura do que discos rígidos corporativos convencionais (BER = 1 × 10^(-15)).
O formato LTFS (ISO/IEC 20919:2016), mantido pela SNIA, divide a fita em duas partições:
- Partição 0 (Índice): Armazena o catálogo XML com a estrutura de pastas, nomes de arquivos e ponteiros de blocos.
- Partição 1 (Dados): Grava os blocos contínuos de áudio e vídeo de alta resolução.
+-----------------------------------------------------------------------------------------------+
| ESTRUTURA DE PARTICIONAMENTO LTFS EM FITA MAGNÉTICA LTO (ISO/IEC 20919:2016) |
+------------------------------------+----------------------------------------------------------+
| Partição 0: Índice (Index Block) | Partição 1: Dados Contínuos (Data Blocks) |
| - Catálogo XML da árvore de pastas | - Clipes RAW / ProRes de alta taxa de dados |
| - Metadados de arquivos e tamanhos | - Manifestos de integridade ASC MHL e relatórios ALE |
| - Atualização síncrona na montagem | - Gravação sequencial imune a fragmentação e malware |
+------------------------------------+----------------------------------------------------------+
Com o LTFS, a fita magnética monta no sistema operacional como uma unidade removível. Esse arranjo dispensa softwares proprietários na restauração dos dados.
6. Como integrar timecode, metadados de áudio BWF e geração de dailies
A entrega para a ilha de montagem exige a sincronização de timecode e o empacotamento rigoroso de metadados de cena e áudio. Não basta descarregar os arquivos de vídeo; é preciso alinhar o som direto gravado separadamente pelo departamento de som.
Os gravadores de áudio de produção geram arquivos no formato Broadcast Wave Format (EBU Tech 3285). Esses arquivos contêm metadados estruturados no cabeçalho iXML (iXML Working Group Specification).
Durante o processo de preparação de diárias (dailies), o software de DIT executa as seguintes etapas determinísticas:
- Sincronização Automática por Timecode: Pareamento de cada tomada de imagem com o áudio multicanal via padrão SMPTE ST 12-1.
- Injeção de Metadados de Câmera: Registro do número de cena, plano, tomada, distância focal e metadados de lente (Cooke /i ou ARRI LDS).
- Aplicação de Look Criativo: Conversão de Log para Rec.709 com ASC CDL e 3D LUT aprovada pela direção de fotografia.
- Transcodificação Offline: Renderização de arquivos leves em ProRes Proxy ou DNxHR LB com burn-in de timecode e marca d'água.
- Exportação de Manifestos ALE: Emissão de relatórios Avid Log Exchange (Avid ALE Standard) e listas OpenTimelineIO (OTIO) para a ilha editorial.
A aderência rigorosa a esse protocolo elimina retrabalho, inconsistências de sincronia e rupturas na conformação final (online/DI).
7. Como implementar um protocolo de segurança para gerenciar mídias no set
O protocolo de liberação de mídias de câmera deve seguir uma lista de checagem sequencial que proíbe atalhos manuais. A rotina protege o operador contra distrações comuns na dinâmica acelerada das filmagens.
Um procedimento operacional padrão recomendado para produções audiovisuais de alta performance compreende:
- Passo 1 (Recepção Física): Identificar o cartão com etiqueta colorida de status e acionar a trava de proteção contra escrita (write-protect switch).
- Passo 2 (Ingestão com Checksum Duplo): Iniciar a cópia simultânea para Master 1 e Master 2 via Silverstack ou DaVinci Resolve com verificação xxHash64.
- Passo 3 (Geração do Manifesto MHL): Gerar o arquivo ASC MHL na raiz de cada volume. Validar em seguida a integridade dos dados gravados.
- Passo 4 (Inspeção Visual de QC): Executar controle de qualidade em monitor calibrado. Checar foco, ruído, clipping de altas luzes e sincronia de áudio.
- Passo 5 (Gravação LTO / Nuvem): Gravar a terceira cópia em fita LTO formatada em LTFS ou transmitir os arquivos via fibra óptica para nuvem imutável.
- Passo 6 (Formatação Autorizada): Liberar o cartão para a equipe de câmera somente após a emissão e assinatura do relatório diário de integridade.
A disciplina nesses passos transforma o manuseio de mídias em rotina determinística, blindando o patrimônio audiovisual da produção.
Perguntas Frequentes sobre DIT Offload, Checksum e LTO
O que é a verificação de checksum no cinema digital?
É o cálculo matemático de uma assinatura binária única para cada arquivo de mídia na origem e no destino. Se os hashes forem idênticos, a cópia é confirmada como bit-a-bit perfeita, sem corrupção de dados.
Por que o algoritmo xxHash é superior ao MD5 para descarregar cartões de câmera?
O xxHash3 processa até 60 GB/s por núcleo usando instruções vetoriais SIMD, enquanto o MD5 atinge cerca de 600 MB/s. Isso elimina o estrangulamento de processamento em cartões PCIe NVMe rápidos.
Qual a diferença entre ASC MHL v1.1 e v2.0?
A versão 1.1 adota apenas arquivos XML. A especificação v2.0 adiciona suporte a JSON, diretórios aninhados e auditoria avançada de cadeia de custódia.
Por que usar fitas LTO em vez de apenas HDDs externos para arquivamento?
As fitas magnéticas LTO possuem vida útil comprovada de 30 anos e taxa de erro BER = 1 × 10^(-19). Elas operam em isolamento de rede (air-gap), protegendo o acervo contra falhas mecânicas e ataques cibernéticos.
O que é o sistema de arquivos LTFS?
O Linear Tape File System (ISO/IEC 20919:2016) divide a fita LTO em partição de índice e partição de dados. Isso permite montar o cartucho no sistema operacional como uma unidade de disco convencional.
