Barramento de Potência em Cinelifters FPV: Supressão TVS, Filtros LC e Capacitância Low-ESR no Cinema

A destruição de eletrônica embarcada e o desligamento repentino de câmeras de cinema em Cinelifters FPV decorrem de picos indutivos de tensão. Quando os motores executam frenagem ativa, a força contra-eletromotriz eleva a tensão do barramento a níveis críticos.

A comutação de alta velocidade nos controladores de velocidade (ESCs) interage com a indutância parasita do cabeamento. Em aeronaves 8S e 12S operando cargas pesadas, surtos transitórios superam o dobro da tensão nominal da bateria.

Proteger câmeras como RED V-Raptor e ARRI Alexa Mini LF exige uma arquitetura elétrica em camadas. A combinação de diodos supressores de tensão transitória (TVS), capacitores de ultrabaixa resistência série (Low-ESR) e filtros LC passa-baixa assegura estabilidade total em voos dinâmicos.

1. O que causa picos de sobretensão no barramento de um Cinelifter?

Picos de sobretensão são causados pela rápida variação de corrente nos MOSFETs do ESC combinada à indutância parasita dos cabos de bateria. A lei da indução eletromagnética de Faraday governa essa relação física fundamental.

Durante a operação de voo de um drone cinelifter pesado, as correntes instantâneas ultrapassam facilmente 250 A a 350 A no barramento principal de corrente contínua. Os chicotes de alimentação de bitola 8 AWG a 10 AWG possuem indutância distribuída entre 15 nH e 25 nH por centímetro.

Quando os transistores de potência comutam em frequências PWM entre 24 kHz e 128 kHz, a taxa de variação de corrente no tempo (di/dt) atinge valores extremos.

A magnitude da sobretensão induzida no barramento é dada pela equação:

V_spike = L_parasita × (di ÷ dt)

Para uma taxa típica de di/dt = 100 A ÷ 50 ns = 2 × 10^9 A/s e uma indutância parasita de 20 nH:

V_spike = (20 × 10^-9 H) × (2 × 10^9 A/s) = 40,0 V

Essa sobretensão soma-se instantaneamente à tensão dos acumuladores:

• Plataformas 6S (25,2 V totalmente carregado): O pico atinge 25,2 V + 40,0 V = 65,2 V, ultrapassando a tensão de ruptura de semicondutores de 40 V.

• Plataformas 12S (50,4 V de pico): O transitório atinge 50,4 V + 40,0 V = 90,4 V, destruindo instantaneamente reguladores chaveados dimensionados para 60 V.

2. Como a frenagem ativa (Active Braking) afeta o sistema elétrico?

A frenagem ativa transforma os motores em geradores elétricos que injetam energia de volta no barramento principal. Esse processo eleva a tensão reversa por dezenas de microssegundos em cada desaceleração.

Em firmwares modernos como AM32 e Betaflight, o controle síncrono complementar (Complementary PWM ou Damped Light) aciona os MOSFETs inferiores para curto-circuitar os enrolamentos do estator durante o ciclo desligado do PWM.

Essa comutação força uma desaceleração mecânica instantânea da hélice. A energia cinética acumulada na rotação do conjunto propulsor é convertida em força contra-eletromotriz (Back-EMF).

Pesquisas publicadas na IEEE Transactions on Power Electronics demonstram que sem amortecimento capacitivo de baixa impedância, a tensão no barramento sofre elevação exponencial.

A tabela abaixo compara o estresse elétrico em plataformas de cinema FPV sob manobras agressivas de mergulho (dive pull-out):

A energia refletida de frenagem busca o caminho de menor resistência. Sem diodos TVS e capacitores de resposta rápida, a corrente transiente invade os estágios de conversão DC-DC da controladora de voo e da câmera.

3. Qual o papel do diodo TVS na proteção de Cinelifters?

O diodo TVS atua como um grampeador ultrarrápido que drena picos destrutivos de tensão para o terra em sub-nanossegundos. Ele opera pelo mecanismo de avalanche controlada de silício.

Diferente de varistores de óxido metálico (MOV), que degradam com o número de surtos absorvidos e respondem com lentidão, o diodo TVS (Transient Voltage Suppressor) suporta milhares de ciclos de sobretensão sem perder suas características nominais.

Conforme as diretrizes da Littelfuse Application Notes, a especificação correta de um diodo TVS exige a verificação de quatro grandezas elétricas:

1. V_RWM (Tensão de Trabalho Reversa): Tensão contínua máxima na qual o diodo permanece desligado com corrente de fuga residual desprezível (I_R ≤ 5 µA).

2. V_BR (Tensão de Disparo por Avalanche): Ponto em que a junção P-N entra em condução de avalanche para iniciar o ceifamento da sobretensão.

3. V_C (Tensão Máxima de Grampeamento): Nível máximo de tensão que o diodo permite através de seus terminais sob a corrente de pulso de pico (I_PP).

4. P_PPM (Potência de Pulso de Pico): Capacidade térmica do encapsulamento para pulsos padrão de 10/1000 µs (conforme norma IEC 61000-4-5).

O dimensionamento de bancada para cada faixa de tensão operacional segue parâmetros estritos:

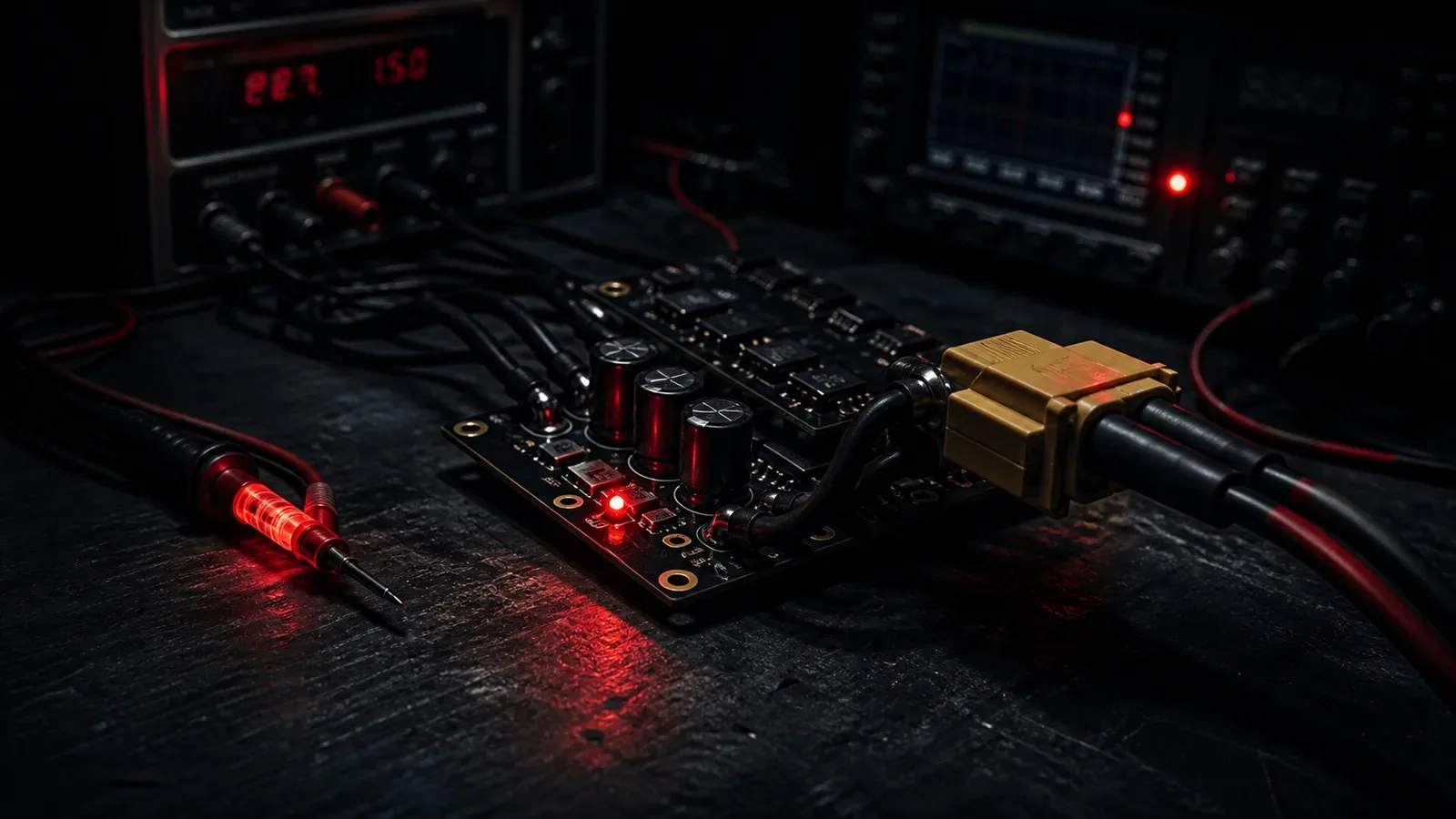

O diodo TVS deve ser soldado com pistas ultracurtas e largas diretamente nos terminais de alimentação do ESC ou na placa de distribuição (PDB). Isso reduz a indutância parasita das trilhas a menos de 2 nH.

4. Por que capacitores comuns falham e como dimensionar Low-ESR?

Capacitores comuns falham em Cinelifters porque sua alta resistência interna dissipa calor excessivo e ferve o eletrólito líquido. Apenas modelos industriais de ultrabaixa resistência série (Low-ESR) toleram o ripple de corrente dos motores.

O modelo real de um capacitor eletrolítico em corrente alternada é descrito por sua impedância complexa:

Z(f) = √(ESR² + (2 × π × f × ESL - 1 ÷ (2 × π × f × C))²)

A perda de potência por efeito Joule no interior do componente decorre diretamente da ESR:

P_dissipada = I_ripple_rms² × ESR

Em frequências de chaveamento de 24 kHz a 128 kHz, capacitores comerciais comuns apresentam ESR superior a 100 mΩ. Submetidos a correntes de ripple de 15 A a 30 A RMS, eles atingem temperaturas acima de 120°C em poucos minutos de voo.

O superaquecimento gera ebulição do eletrólito, estufamento da válvula de alívio e perda total de capacitância.

Documentos técnicos da Panasonic Industrial Devices recomendam séries de altíssima condutividade e vida útil estendida a 105°C:

• Panasonic Série FR: Vida útil de 10.000 horas a 105°C e ESR de apenas 12 mΩ a 18 mΩ (modelo 1.000 µF / 63 V).

• Rubycon Série ZLH e ZLJ: Padrão aeroespacial tolerante a ripple de corrente superior a 3.500 mA RMS por unidade.

• Nichicon Série PW: Alta robustez dielétrica para linhas de alta tensão.

Dimensionamento Mínimo de Capacitância por Arquitetura:

1. Plataformas 6S Leves (AUW até 4,0 kg):
   - Mínimo: 1.000 µF em 35 V ou 50 V.
   - Configuração: 1x Panasonic FR 1.000 µF / 50 V.

2. Cinelifters 8S Coaxiais X8 (AUW 4,5 kg a 8,0 kg):
   - Mínimo: 2.000 µF em 63 V.
   - Configuração: 2x Panasonic FR 1.000 µF / 63 V em paralelo (ESR total = 7 mΩ).

3. Heavy Lifters 12S (AUW 8,0 kg a 15,0 kg):
   - Mínimo: 2.200 µF a 3.300 µF em 100 V.
   - Configuração: 1x 1.000 µF / 100 V soldado em cada ESC 4-em-1 + 1x 1.000 µF no conector principal.

A conexão de dois capacitores em paralelo divide a resistência série equivalente pela metade (ESR_total = ESR ÷ 2), maximizando a velocidade de absorção dos transientes de comutação.

5. Como projetar um filtro LC passa-baixa para vídeo e câmera?

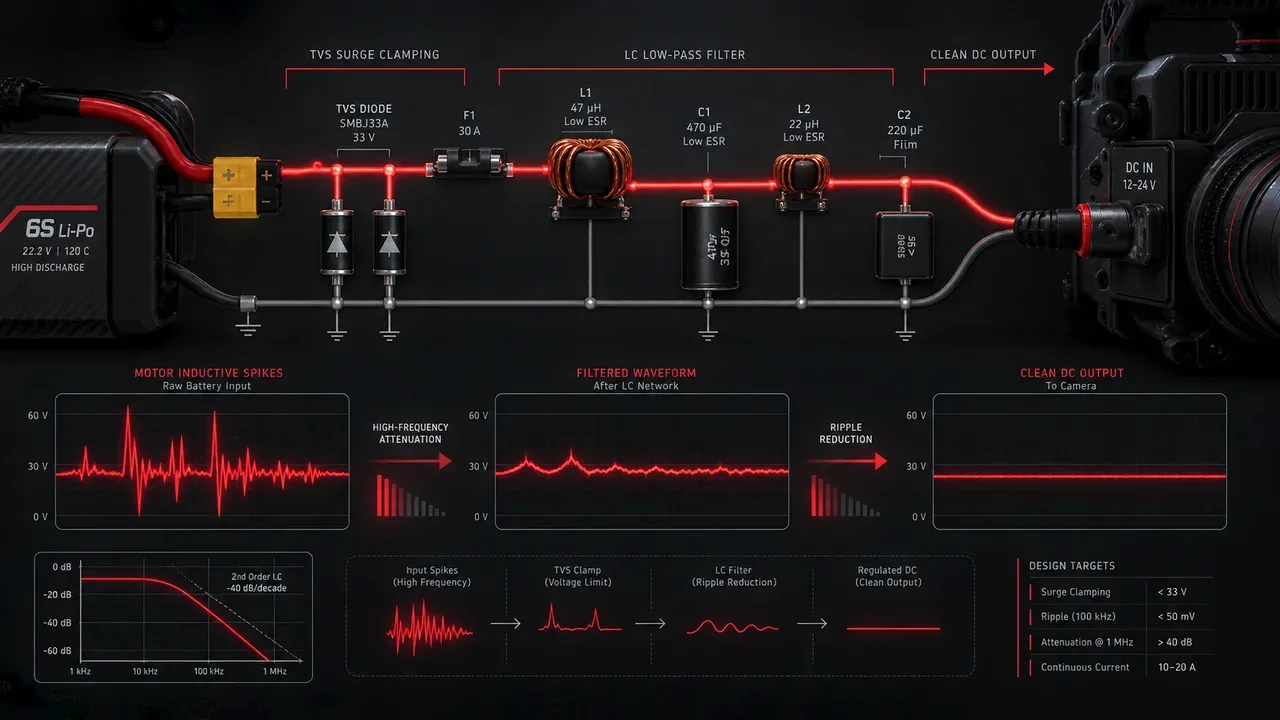

O filtro LC passa-baixa de segunda ordem bloqueia o ruído elétrico de motores atenuando frequências indesejadas a uma taxa de -40 dB por década. Ele isola transmissores de vídeo e câmeras do barramento ruidoso de propulsão.

A topologia básica combina um indutor toroidal blindado em série (L) com um capacitor eletrolítico Low-ESR ou cerâmico multicamada em paralelo (C).

A frequência de corte do filtro (f_c) é dada pela relação:

f_c = 1 ÷ (2 × π × √(L × C))

Para um circuito dimensionado com indutor de L = 22 µH e capacitor cerâmico de C = 470 µF:

f_c = 1 ÷ (2 × π × √((22 × 10^-6 H) × (470 × 10^-6 F)))

f_c = 1 ÷ (2 × π × √(1,034 × 10^-8)) ≈ 1 ÷ (2 × π × 1,0168 × 10^-4) ≈ 1.565 Hz ≈ 1,56 kHz

Como o ruído elétrico gerado pela comutação de motores e ESCs atua na faixa de 8 kHz a 128 kHz, o filtro atenua a amplitude desse ruído em mais de 35 dB a 60 dB.

A tabela abaixo sintetiza a resposta em frequência e a atenuação obtida:

O indutor deve ser selecionado com corrente de saturação magnética (I_sat) no mínimo 50% superior ao consumo contínuo da carga. Se o núcleo satura sob corrente contínua, a indutância colapsa e o filtro perde toda capacidade de atenuação.

6. Como eliminar Ground Loops e isolar câmeras de cinema?

A eliminação de Ground Loops exige concentrar os retornos de terra em um ponto único ou empregar conversores DC-DC com isolamento galvânico. Isso impede que correntes de motor circulem pela malha de sinal de vídeo.

Em aeronaves de cinema, a circulação de centenas de amperes pela malha de terra negativa da bateria cria pequenas diferenças de potencial entre módulos interconectados (V_terra = I_motor × R_trilha).

Quando a câmera, o gimbal, a controladora e o transmissor de vídeo compartilham múltiplos caminhos de terra, formam-se laços condutivos fechados (Ground Loops).

Conforme especificações da ARRI Camera Technology Whitepapers, o ruído de modo comum induzido no terra causa:

• Degradação de sinal SDI e HDMI: Perda de sincronismo e aparecimento de linhas pretas ou estática na transmissão para a central de vídeo da equipe de direção.

• Erros de barramento digital: Travamento de linhas de comunicação I2C e UART entre a controladora de voo e a unidade de transmissão digital (DJI O4 Air Unit ou Walksnail Avatar).

• Reinicialização de câmeras: Desligamento de segurança de corpos RED ou ARRI durante acelerações súbitas.

As melhores práticas de bancada para aterramento e isolamento são:

1. Aterramento em Estrela (Star Grounding): Todas as conexões de terra de baixa corrente convergem para um único ponto na PDB, evitando loops em anel.

2. Conversores DC-DC Isolados: Para câmeras de alto valor (RED V-Raptor e ARRI Alexa Mini LF), utilizar um módulo regulador isolado com barreira dielétrica de 1.500 V DC, desacoplando totalmente a malha de alimentação da câmera do barramento ruidoso dos motores.

3. Cabo de Sinal Trançado com Terra Dedicado: Linhas de telemetria e vídeo devem ser trançadas com seu próprio condutor de terra de retorno para cancelar indução eletromagnética parasita.

7. Checklist de bancada para montagem e inspeção de potência

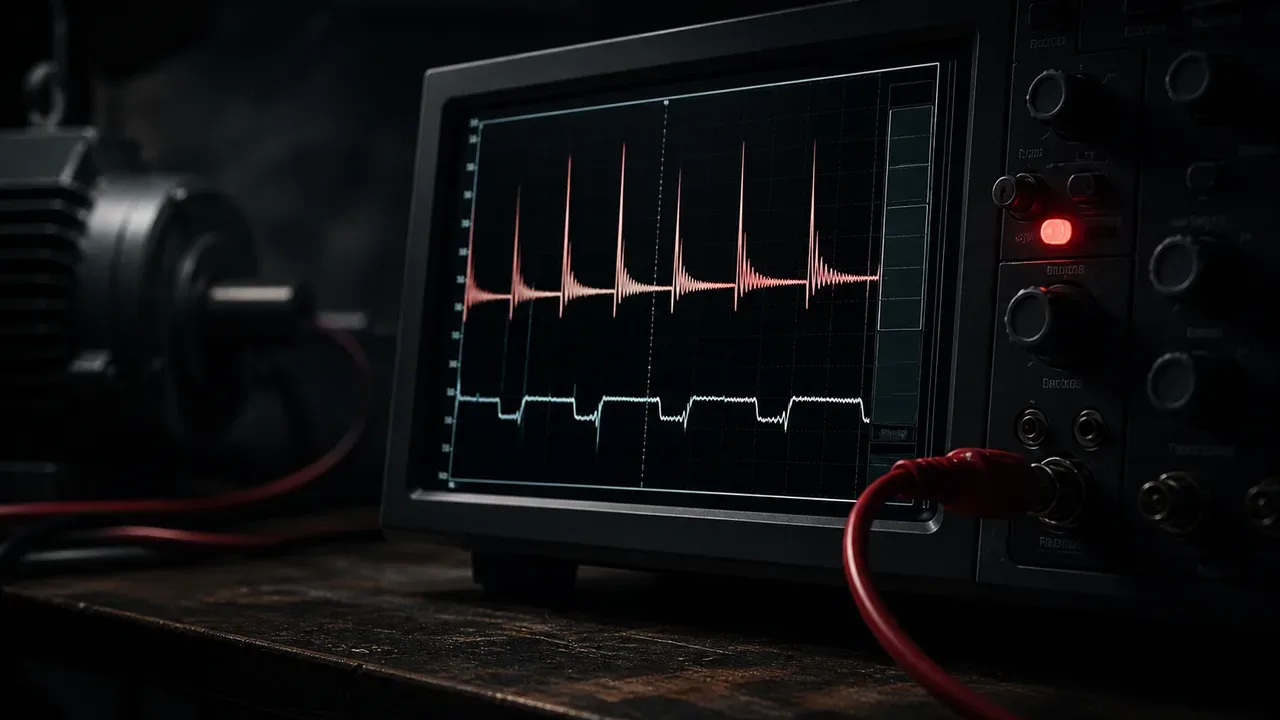

A validação do barramento de potência antes do voo inaugural requer inspeção de impedância, teste de osciloscópio e ensaio térmico. Essa rotina garante segurança a equipamentos cinematográficos de alto custo.

A aplicação do protocolo de conformidade abaixo previne falhas catastróficas em sets de filmagem:

• Inspeção de Polaridade e Solda: Verificar ausência de pontes de solda e garantir que a junta de solda nos pads de 8S/12S possua preenchimento pleno e acabamento brilhante com liga eutectic (Sn63/Pb37 ou SAC305).

• Posicionamento do TVS: Confirmar que o diodo 5.0SMDJ ou SMCJ está a menos de 10 mm dos pads do conector de entrada do ESC.

• Conformidade de Tensão dos Capacitores: Verificar se a tensão nominal dos capacitores é de no mínimo 63 V (para 8S) e 100 V (para 12S).

• Teste de Carga Estática com Câmera Dummy: Alimentar o sistema com carga resistiva simulando o consumo da câmera e acelerar os motores a 100% em bancada de empuxo dinamométrica, monitorando a linha DC no osciloscópio.

• Termografia de Conectores: Após ensaio de 3 minutos em hover simulado, inspecionar conectores XT90 / AS150 e pads de alimentação com câmera térmica; elevações acima de 25°C sobre o ambiente indicam ponto de alta resistência e necessidade de ressoldagem.

Perguntas Frequentes sobre Barramento de Potência em Drones FPV

O que acontece se eu não instalar um diodo TVS em um Cinelifter 8S ou 12S?

A ausência de diodo TVS deixa a eletrônica desprotegida contra transientes de até 90 V gerados pela frenagem ativa dos motores. Sem ceifamento instantâneo, reguladores chaveados de 5V e 12V queimam com frequência, podendo desarmar ou queimar a câmera de cinema conectada.

Posso usar capacitor de 35V em um Cinelifter operando em 8S?

Não. Uma bateria 8S atinge 33,6 V com carga completa, deixando uma margem dielétrica de apenas 1,4 V para o capacitor de 35 V. Os picos de comutação ultrapassam 60 V instantaneamente, rompendo o dielétrico interno e provocando explosão do capacitor. Em sistemas 8S, a tensão nominal mínima é de 63 V.

Qual a diferença entre um diodo TVS e um capacitor Low-ESR?

O capacitor Low-ESR atua continuamente amortecendo oscilações de alta frequência e fornecendo corrente instantânea durante a comutação PWM. O diodo TVS entra em condução de avalanche apenas quando a tensão ultrapassa o limiar de segurança (V_BR), drenando picos extremos de sobretensão que o capacitor sozinho não consegue absorver.

O filtro LC substitui o uso de capacitor Low-ESR no ESC?

Não. O capacitor Low-ESR deve ser instalado diretamente nos pads de entrada de força do ESC para suportar a corrente de comutação dos motores. O filtro LC é um circuito secundário instalado na derivação de baixa corrente que alimenta exclusivamente a câmera, o gimbal e o transmissor de vídeo.

Por que a frenagem ativa (Active Braking) é necessária no cinema FPV se ela gera picos elétricos?

A frenagem ativa desacelera instantaneamente as hélices quando o piloto reduz o acelerador, eliminando o efeito de flutuação inercial descontrolada. No cinema FPV, isso garante controle milimétrico de enquadramento, paradas precisas de câmera e fluidez em descidas verticais e manobras de aproximação.
