Uma luminária LED com CRI 98 pode arruinar tons de pele no cinema. O CRI foi criado em 1965 para iluminação comercial. Ele avalia apenas o olho humano contra oito cores pastéis. Sensores digitais exigem métricas espectrais modernas como o SSI da Academia e o IES TM-30.
Por que a transição para LED quebrou a fidelidade de cor no cinema?

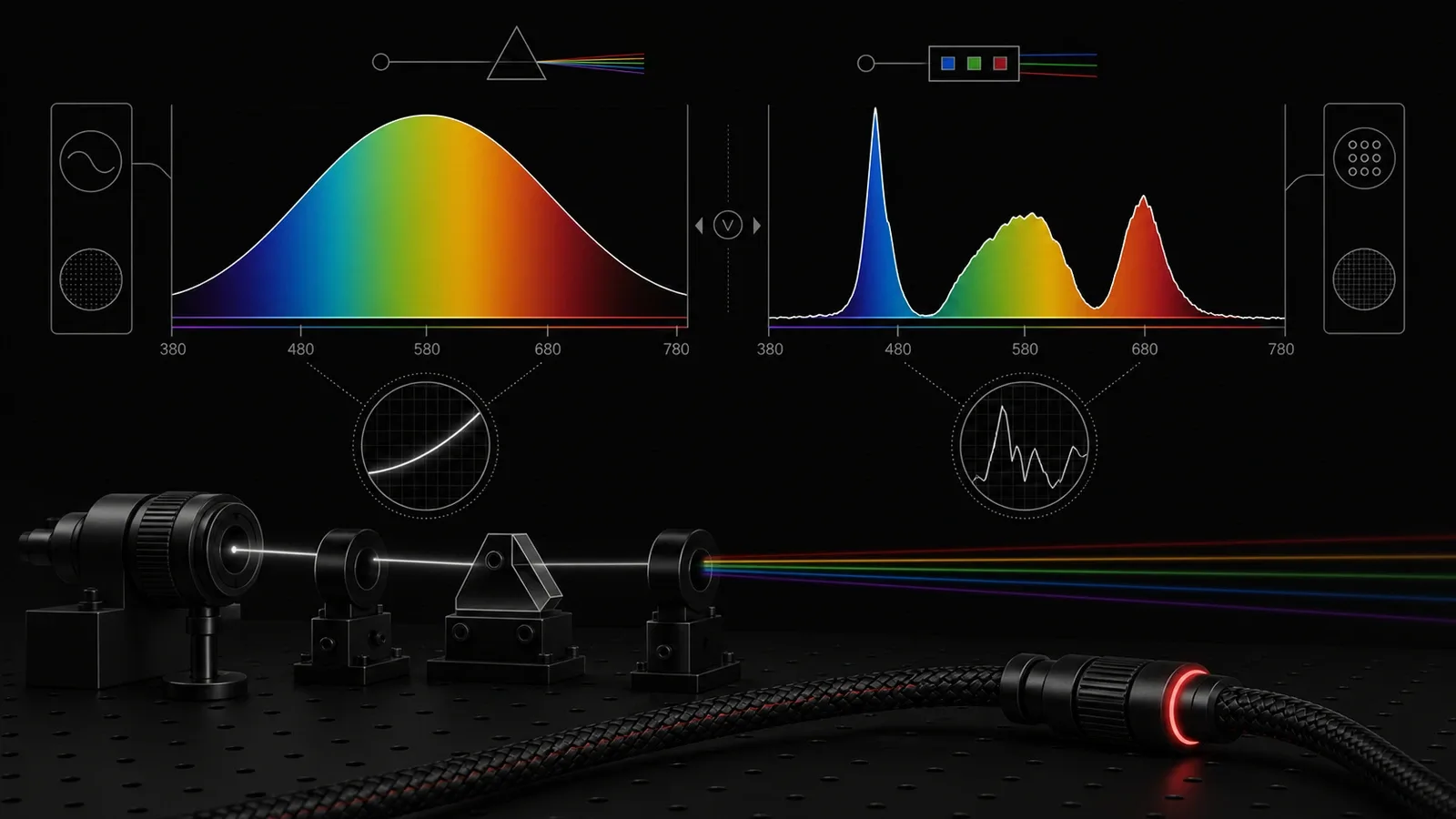

A transição para LED substituiu o espectro contínuo por distribuições espectrais descontínuas com picos e vales. Lâmpadas de tungstênio e o sol emitem fótons de maneira fluida em todas as frequências visíveis.
LEDs brancos comuns combinam um chip semicondutor azul (~450 nm) com fósforo amarelo. Essa estrutura cria um pico intenso no azul e uma depressão profunda no ciano (480 nm a 500 nm).
A falha mais grave surge no vermelho profundo acima de 660 nm. Essa faixa espectral é indispensável para reproduzir a hemoglobina no sangue humano e a textura da pele.
Se um comprimento de onda está ausente na luz incidente, o sensor da câmera não registra fótons nessa frequência. Tentar recuperá-lo no DaVinci Resolve apenas amplifica o ruído eletrônico no canal vermelho.
Espectro Térmico (Tungstênio/Sol): [380 nm] ────────────────────────────── [780 nm] (Contínuo)
Espectro LED Branco Básico: [380 nm] ──/\(Pico Azul)──\_/(Vale)──/\── [780 nm] (Descontínuo)
O que é o CRI e por que o índice geral Ra mascara aberrações em tons de pele?
O índice geral CRI Ra mascara defeitos graves porque calcula a média simples de apenas oito cores pastéis. Padronizado pela CIE 13.3-1995, o CRI foi projetado para ambientes residenciais. Ele nunca foi calibrado para câmeras cinematográficas.
O cálculo oficial do CRI Ra utiliza apenas as amostras R1 a R8 no espaço CIE 1964. A fórmula oficial pondera essas oito referências:
Ra = (1 ÷ 8) × ∑(i=1..8) Ri
Nenhuma das oito amostras principais avalia pigmentos saturados ou tecidos biológicos. As cores críticas para cinema foram isoladas nos índices especiais R9 a R15.
O índice R9 mede o vermelho saturado profundo, essencial para pele e lábios. O R13 avalia a pele clara caucasiana e o R15 a pele oriental padronizada.
Uma luminária LED econômica pode registrar Ra de 95 pontuando alto em R1 a R8. Ao mesmo tempo, seu valor de R9 pode ficar abaixo de zero. No sensor da câmera, rostos ganham uma tonalidade esverdeada e sem vida.
Como o TLCI-2012 avalia a resposta de sensores de televisão?
O TLCI-2012 substitui o observador humano por um modelo matemático de câmera de televisão broadcast. Criado por Alan Roberts para a EBU Tech 3355, o Television Lighting Consistency Index gera uma escala de 0 a 100 (Qa).
O algoritmo do TLCI analisa 18 amostras cromáticas baseadas no alvo ColorChecker. Ele calcula o nível de correção de cor secundária necessário na transmissão.
Uma pontuação Qa entre 85 e 100 dispensa correção de cor na mesa de corte. Valores entre 75 e 85 pedem correção leve de matiz. Pontuações abaixo de 50 são inadequadas para broadcast.
Apesar de superar o CRI, o TLCI possui limitações claras no cinema moderno. O índice assume câmeras broadcast antigas com três sensores (3-CCD) em espaço Rec.709.
Câmeras digitais de cinema atuais utilizam sensores CMOS de grande formato com filtros Bayer proprietários. Os sensores ARRI ALEV 4 e Sony Venice 2 operam com curvas espectrais diferentes do modelo EBU 2012.
Por que o SSI da AMPAS é o padrão definitivo para cinema digital?
O SSI da Academia mede a similaridade física espectral pura entre fontes de luz, sem depender de curvas de sensores. Desenvolvido pela AMPAS, o Spectral Similarity Index compara a distribuição de potência espectral (SPD) de 380 nm a 780 nm contra iluminantes de referência.
O comitê científico da Academia reconhece que cada fabricante de câmera emprega filtros ópticos e matrizes de cor singulares. Em vez de simular um sensor teórico, o SSI audita a pureza física da emissão.
A notação padronizada do SSI identifica com exatidão a referência empregada na medição:
SSI[T3200]: Comparação direta contra filamento de tungstênio a 3.200 K.SSI[D55]: Comparação direta contra a luz solar a 5.500 K.SSI[D65]: Comparação contra a luz padrão daylight a 6.500 K.
Pontuações de SSI acima de 85 garantem renderização de cor idêntica ao tungstênio ou à luz solar. Pontuações abaixo de 70 revelam lacunas espectrais que causam metamerismo no sensor.
Como o IES TM-30-20 mapeia fidelidade, saturação e distorção vetorial?
O IES TM-30-20 analisa 99 amostras de cores reais e fornece métricas separadas de fidelidade, saturação e vetor cromático. Publicado pela Illuminating Engineering Society, o TM-30 supera todas as restrições do antigo CRI.
A metodologia divide o diagnóstico em três ferramentas complementares de análise:
- Fidelity Index (Rf): Mede a precisão média de cor de 0 a 100 sobre 99 amostras reais de refletância (CES).
- Gamut Index (Rg): Avalia a saturação média em escala de 60 a 140, onde 100 representa neutralidade.
- Color Vector Graphic (CVG): Gráfico circular em 16 setores cromáticos que aponta a direção do desvio de matiz.
| Métrica de Cor | Norma Oficial | Quantidade de Amostras | Alvo / Modelo Receptor | Padrão Mínimo de Cinema |
|---|---|---|---|---|
| CRI (Ra) | CIE 13.3-1995 | 8 pastéis (R1–R8) | Olho humano (CIE 2°) | Ra ≥ 95 & R9 ≥ 90 |
| TLCI-2012 | EBU Tech 3355 | 18 (ColorChecker) | Câmera 3-CCD (Rec.709) | Qa ≥ 90 |
| SSI (AMPAS) | AMPAS Sci-Tech | Espectro integral (nm a nm) | Física pura (sem sensor) | SSI ≥ 85 (T3200 / D55) |
| IES TM-30-20 | ANSI/IES TM-30-20 | 99 amostras reais (CES) | Espaço CAM02-UCS | Rf ≥ 92 & Rg 98–102 |
O que é o desvio Duv e por que duas luzes na mesma CCT podem arruinar o set?
O desvio Duv quantifica a distância ortogonal entre a coordenada da luz e a linha do corpo negro no diagrama CIE 1960. Duas fontes reguladas em 5.600 K parecem incompatíveis quando seus valores de Duv divergem.
A Temperatura de Cor Correlacionada (CCT) mede apenas o ponto mais próximo ao Locus Planckiano. O desvio Duv indica se a luz pende para verde ou magenta:
- Duv Positivo (+Duv): Ponto acima do corpo negro, gerando tonalidade esverdeada.
- Duv Negativo (-Duv): Ponto abaixo do corpo negro, gerando tonalidade magenta.
- Duv Neutro (0.0000): Emissão perfeitamente alinhada com a curva ideal.
No set de gravação, a tolerância entre fontes segue limites medidos pelo Sekonic SpectroMaster C-800:
- Variação imperceptível: Diferença em módulo menor ou igual a 0.0010 fica dentro de uma elipse de MacAdam.
- Variação tolerável: Módulo entre 0.0010 e 0.0030 é facilmente corrigível pelo ajuste Green/Magenta na câmera.
- Desvio inaceitável: Módulo maior que 0.0050 exige aplicação física de gelatina Plus Green ou Minus Green.
Diagrama de Cromaticidade CIE 1960:
^ (+Duv = Esverdeado / Acima da Curva)
│
─────────●───────── Locus Planckiano (Corpo Negro Ideal, Duv = 0.0000)
│
v (-Duv = Magenta / Abaixo da Curva)
Como emissores RGBACL e espectrômetros resolvem a calibração de estúdio?
Painéis LED modernos empregam seis emissores físicos (RGBACL) para preencher vales espectrais deixados por emissores comuns. Em vez de depender apenas de fósforo amarelo, a ARRI SkyPanel X integra diodos de ciano (480 nm), âmbar (590 nm) e limão (570 nm).
Esses semicondutores preenchem lacunas espectrais e amortecem o pico azul. O arranjo eleva o índice SSI para além de 85 entre 2.800 K e 10.000 K.
Para auditoria no set, termocolorímetros antigos de três fotodiodos não conseguem aferir espectros complexos de LED. Diretores de fotografia utilizam espectrofotômetros de difração óptica linear que leem o espectro em passos de 1 nm.
A checagem imediata de SSI, TM-30 e desvio Duv permite harmonizar luminárias distintas antes da gravação. Esse procedimento evita horas de retrabalho na suíte de correção de cor.
Perguntas Frequentes
O que significa a pontuação R9 no relatório de teste de uma luz LED?
O R9 avalia o vermelho saturado profundo no sistema CRI. Ele mede a fidelidade da luz ao reproduzir tons de sangue, lábios e camadas dérmicas humanas.
Por que não posso corrigir uma luz LED deficiente no DaVinci Resolve?
Se uma luz não emite fótons em certas frequências, o sensor não registra dados nessa faixa. Elevar essa cor na pós-produção apenas amplia o ruído eletrônico.
Qual é a diferença prática entre CRI e SSI para o diretor de fotografia?
O CRI avalia como o olho humano enxerga oito cores pastéis. O SSI compara a física espectral com padrões de cinema, garantindo fidelidade em qualquer sensor.
O que significa um valor de Duv de +0.0060 no espectrômetro?
Um valor de +0.0060 indica um desvio verde expressivo acima da curva ideal. Essa fonte exigirá gelatina Minus Green de 1/4 ou 1/8 para neutralização.
Qual pontuação de TM-30 indica uma luminária de padrão cinema?
Uma luminária de cinema deve alcançar fidelidade Rf ≥ 92 e gama Rg entre 98 e 102, mantendo deslocamento vetorial homogêneo no gráfico CVG.
