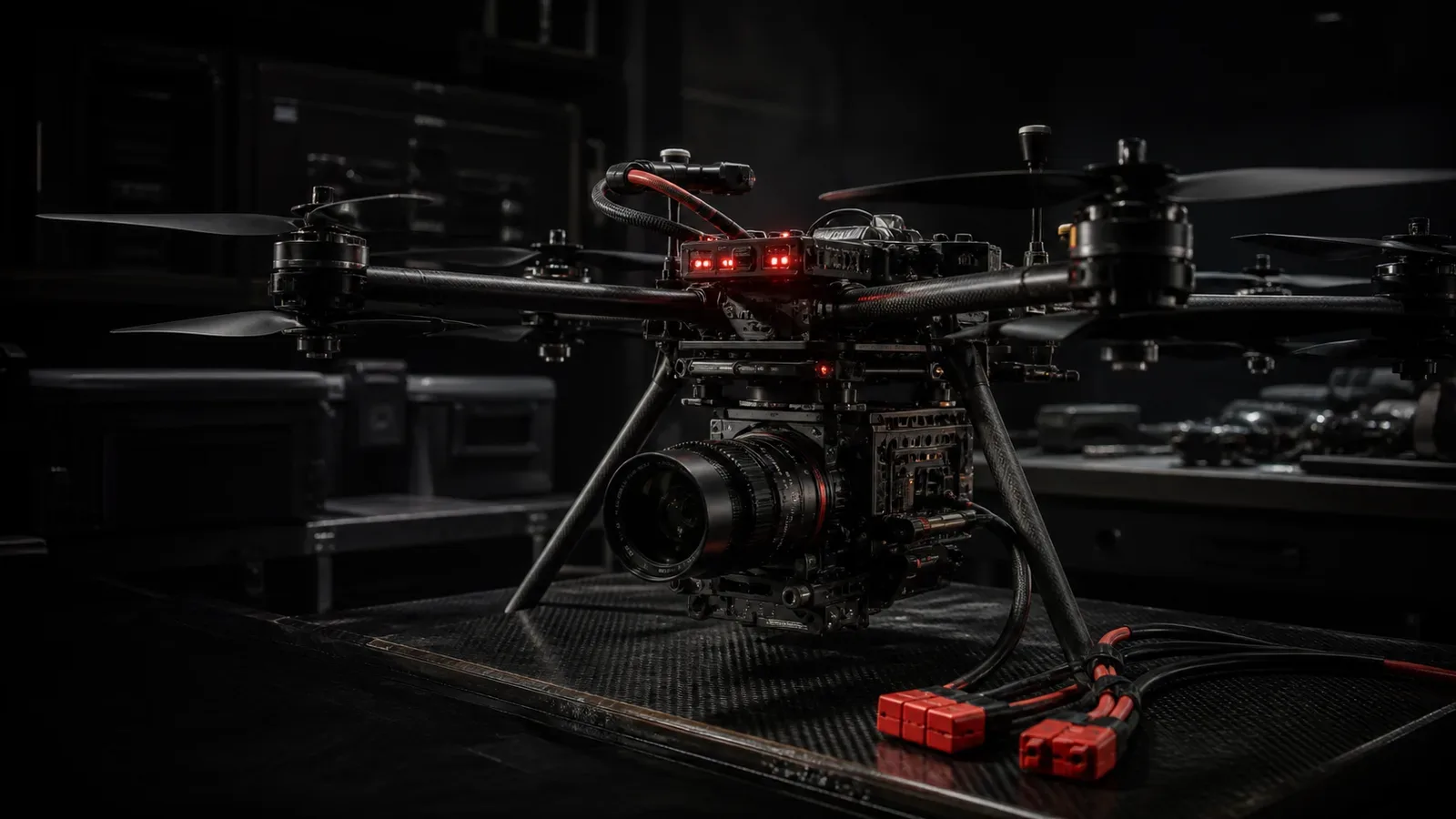

A escolha de um cinelifter FPV define a integridade física de uma câmera de cinema no ar. Carregar sensores de grande formato como RED V-Raptor 8K VV ou ARRI Alexa Mini LF exige equilibrar sustentação, arrasto e controle dinâmico de vibração.
O que diferencia a arquitetura coaxial X8 do Flat-8 coplanar?
A arquitetura coaxial X8 concentra 8 motores em 4 braços simétricos contra-rotativos, enquanto o Flat-8 distribui 8 motores em braços radiais separados. Essa distinção geométrica altera a dinâmica de voo e a inércia angular.
Em produções comerciais, a agilidade do frame depende do momento de inércia em torno dos três eixos principais (I = ∑ m × r^2). No Flat-8, os motores ficam posicionados a um raio médio de 500 mm a 700 mm do centro de gravidade. No X8, esse raio cai para 200 mm a 320 mm.
A física rotacional mostra que o momento de inércia do X8 é até 65% menor. Isso viabiliza taxas de rotação angulares superiores a 400°/s em roll e pitch, viabilizando o rastreamento de veículos em alta velocidade.
| Parâmetro de Engenharia | Coaxial X8 (4 Braços / 8 Motores) | Flat-8 Coplanar (8 Braços / 8 Motores) |
|---|---|---|
| Pegada Física (Footprint) | 400 mm a 650 mm motor a motor | 950 mm a 1.400 mm motor a motor |
| Massa Estrutural Seca | 650 g a 1.200 g | 1.400 g a 2.800 g |
Momento de Inércia (I_xx, I_yy) | Baixo (massa centralizada no CG) | Alto (massa periférica nos braços) |
| Taxa Angular Máxima | > 400°/s (resposta imediata) | 150°/s a 250°/s (transição lenta) |
| Operação em Sets Fechados | Alta (passa em janelas e portas) | Inviável em ambientes confinados |
| Penalidade Aerodinâmica | 15% a 22% no rotor inferior | 0% (todos operam em ar limpo) |
Qual é o impacto real da perda aerodinâmica coaxial?
O motor inferior de um par coaxial opera imerso na esteira de ar acelerada pelo rotor superior, reduzindo sua eficiência de empuxo. Estudos fundamentais do NASA NTRS - NACA-TN-1489 e do NACA Report 918 quantificam essa degradação entre 15% e 22%.
Relatórios recentes sobre interação em multirotores da NASA NTRS - TM-2018-219980 comprovam que o fluxo turbulento reduz o ângulo de ataque efetivo das pás inferiores. Para mitigar esse efeito, a engenharia de cinelifters adota duas técnicas mandatórias:

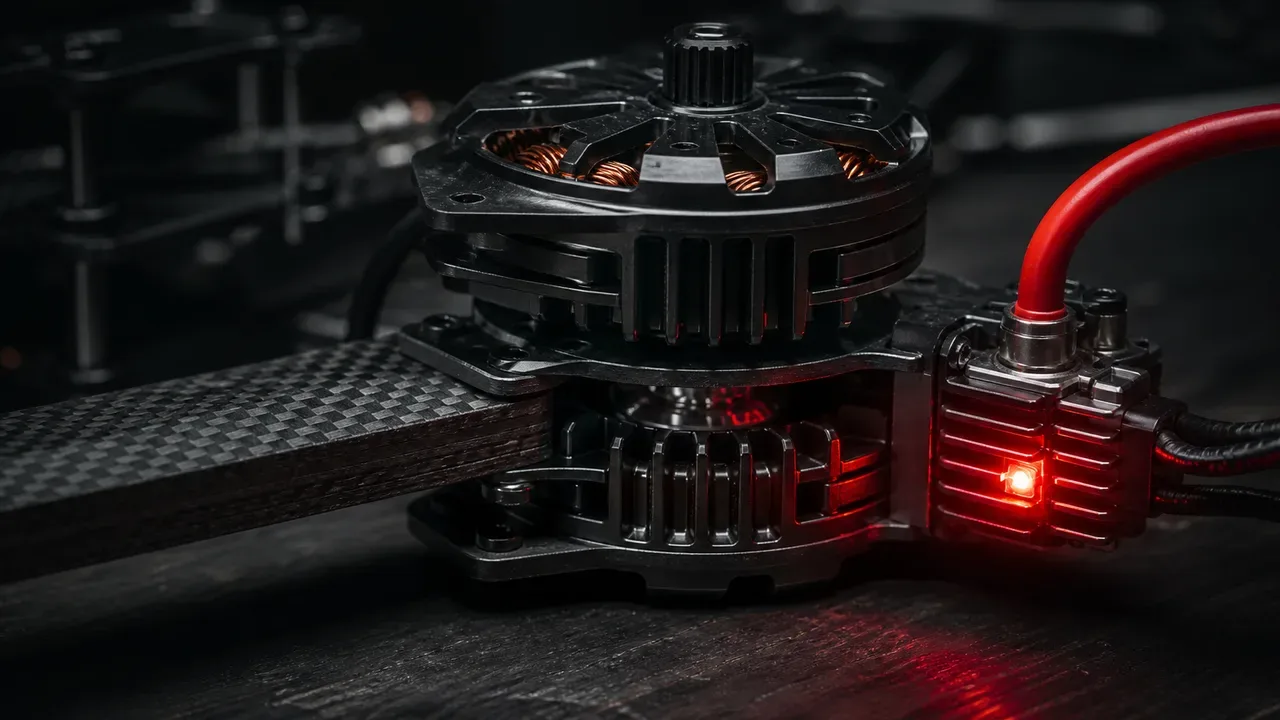

- Diferencial de Passo de Hélice: Instala-se hélice com passo maior (+0.5" a +1.0") no motor inferior (ex: 9×4.5 superior e 9×5.5 inferior). Isso recupera sustentação na esteira comprimida.
- Espaçamento Axial Mínimo: A distância vertical entre as hélices deve respeitar
h ≥ 0.15 × D, ondeDé o diâmetro da hélice. Abaixo desse limite, ocorrem vórtices destrutivos de ponta de pá.
A perda de empuxo total do sistema coaxial fica contida em aproximadamente 8% a 11% quando comparada a uma área de disco isolada equivalente. O ganho em rigidez estrutural e transporte compensa a desvantagem.
Por que a alimentação 12S substituiu o padrão 8S em Heavy-Lifters?
A transição de 8S para 12S resolve o gargalo térmico e a queda de tensão (voltage sag) em manobras de potência máxima. A dissipação por efeito Joule nos condutores e ESCs cresce com o quadrado da corrente elétrica (P_loss = I^2 × R).
Ao elevar a tensão nominal de 29.6V (8S) para 44.4V (12S), a corrente necessária para entregar a mesma potência mecânica cai em 33.3%. A fórmula da dissipação térmica comprova o benefício:
Razão de Dissipação = (I_12S / I_8S)^2 = (0.667)^2 ≈ 0.444
A redução térmica atinge 55.6% em condutores e até 75% nos MOSFETs dos ESCs. Motores de estatores 3115 e 3214 operam com alta eficiência em 12S. Dados da T-Motor Industrial e da KDE Direct confirmam esse ganho.
COMPARAÇÃO ELÉTRICA: POTÊNCIA DE 4.800 W EM DIVE RECOVERY
Trem de Força 8S (Tensão Nominal 29.6 V):
Corrente Total: I = 4.800 W ÷ 29.6 V ≈ 162.2 A
Corrente por Motor: 20.3 A
Dissipação Térmica Relativa: 100% (Alta temperatura em conectores XT90)
Trem de Força 12S (Tensão Nominal 44.4 V):
Corrente Total: I = 4.800 W ÷ 44.4 V ≈ 108.1 A
Corrente por Motor: 13.5 A
Dissipação Térmica Relativa: 44.4% (Operação fria e sem degradação de RPM)
Como calcular a relação empuxo-peso (TWR) segura para câmeras de cinema?
A relação empuxo-peso mínima para cinema dinâmico é de 2.5:1, sendo 3.2:1 a faixa recomendada para perseguições veiculares e recuperação de mergulho. Aeronaves com TWR abaixo de 2.2:1 entram em instabilidade severa ao cruzar a própria turbulência.
O peso total de decolagem (AUW) com câmera RED V-Raptor e lente anamórfica varia entre 7.0 kg e 8.5 kg. O envelope operacional exige margem para aceleração vertical superior a 1.5G:
- Massa da Aeronave X8 (Dry): 2.300 g
- Bateria 12S 5000mAh 100C: 1.650 g
- Payload Cinema (Câmera + Lente PL + FIZ + VTX HD): 4.150 g
- AUW Total: 8.100 g (8.10 kg)
- Empuxo Máximo Necessário (TWR 3.28:1):
8.10 kg × 3.28 = 26.57 kg(3.32 kg por motor)
Hélices de policarbonato reforçado de 9 a 10 polegadas entregam mais de 3.500 g de empuxo unitário a 100% de aceleração. Modelos das séries HQProp Cinelifter e Gemfan Cinelifter operam com estatores 3214 430KV.
Como eliminar vibrações de baixa frequência e ruído de giroscópio?
A supressão do jello óptico exige filtragem digital sincronizada no firmware e desacoplamento mecânico na placa de montagem da câmera. Nenhum software de pós-estabilização corrige desfoque angular causado por vibrações acima da frequência de corte do sensor.
No processamento digital, a ativação do protocolo DShot600 bidirecional envia a rotação de cada motor em tempo real para o controlador de voo. As diretrizes do Betaflight Open Source Project determinam o uso de filtros RPM com 3 harmônicos por motor:
f_ruído = (RPM ÷ 60) × N_pás
Em hover a 9.000 RPM com hélice tripá, o filtro notch rastreia a frequência fundamental em 450 Hz. O segundo harmônico em 900 Hz é anulado com atraso de fase inferior a 2 ms.

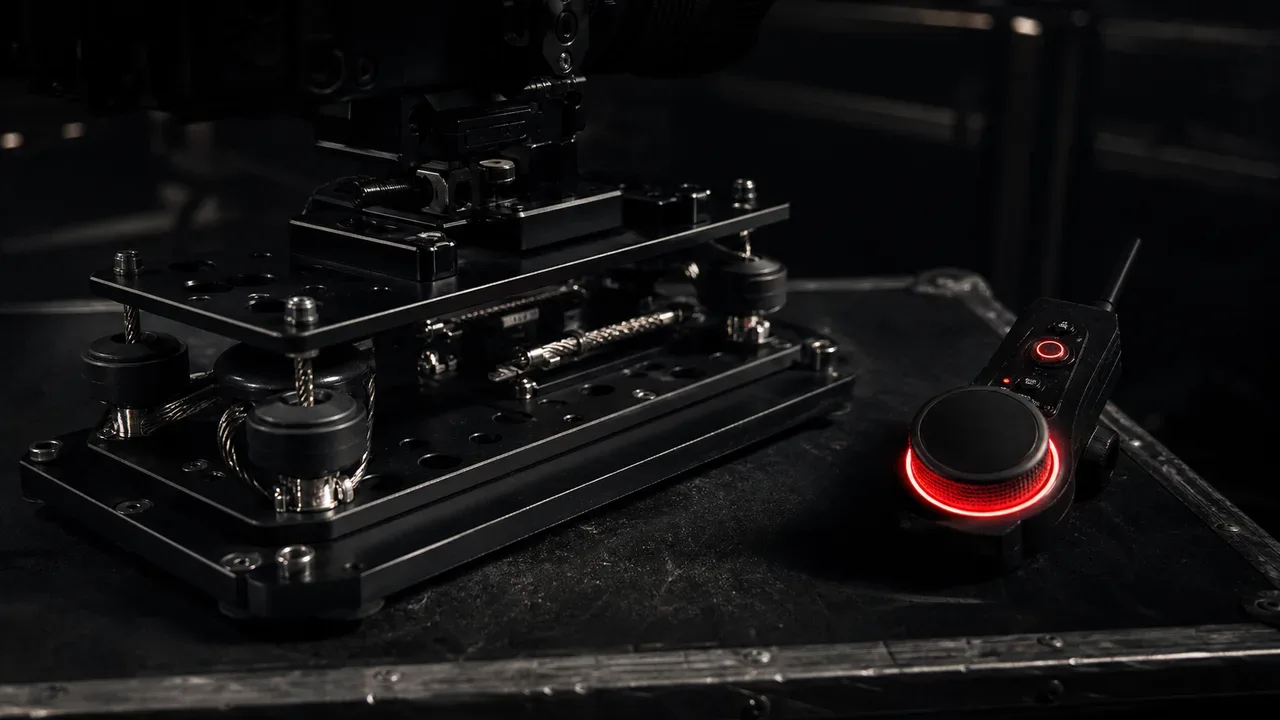

No plano mecânico, utilizam-se isoladores de cabo de aço (Wire-Rope Isolators) em aço inoxidável dispostos a 45°. A frequência natural de ressonância do conjunto montado deve ser calibrada:
ω_n = √(k / m) < 20 Hz
Essa sintonia atenua ruídos mecânicos acima de 60 Hz em mais de -18 dB. Isso protege os giroscópios da câmera e elimina o jello óptico no obturador de 180°.
Como funciona a redundância de motor em caso de falha em set?
Em falha ou quebra de rotor, o cinelifter coaxial X8 preserva o controle de atitude. O motor parceiro no mesmo braço eleva seu RPM instantaneamente. Em quadcopters convencionais, a falha de motor único causa queda imediata e incontrolável.
As matrizes de controle do ArduPilot Coaxial Dynamics Guide detalham essa recuperação. O algoritmo compensa o torque remanescente para resgatar até 85% da sustentação do eixo.
| Evento Crítico em Voo | Quadcopter Tradicional | Cinelifter Coaxial X8 |
|---|---|---|
| Perda de 1 Motor | Queda imediata em parafuso descontrolado | O motor parceiro assume o empuxo; voo mantido |
| Comportamento da Atitude | Perda irreversível de Roll, Pitch e Yaw | Estabilidade preservada para pouso de emergência |
| Falha de 1 Placa ESC 4-in-1 | Perda total de 4 motores e destruição do payload | Se configurado em dual-board, 4 motores mantêm sustentação |
| Proteção ao Set de Filmagem | Risco crítico para atores e equipamentos | Aborto controlado e retorno seguro à base |
Quais são as exigências legais no Brasil para operar cinelifters pesados?
Operar drones de cinema com peso total superior a 4.0 kg exige enquadramento formal nas diretrizes da ANAC e do DECEA. O não cumprimento sujeita a produtora a sanções civis, administrativas e criminais.
Conforme o Regulamento Brasileiro de Aviação Civil Especial RBAC-E nº 94 da ANAC:
- Classificação de Aeronave: Cinelifters com AUW até 25 kg enquadram-se na Classe 3.
- Cadastro SISANT: Registro ativo obrigatório com identificação física legível afixada na fuselagem do drone.
- Seguro RETA: Apólice de responsabilidade civil contra danos a terceiros em solo válida e emitida.
- Idade e Capacitação: Piloto remoto com idade mínima de 18 anos e prontuário de manutenção preventiva atualizado.
No controle do espaço aéreo coordenado pelo DECEA através da Instrução do Comando da Aeronáutica ICA 100-40:
- Submissão SARPAS NG: Solicitação e autorização prévia de voo emitidas antes do início das diárias de gravação.
- Isolamento de Segurança: Manutenção de raio mínimo de 30 metros de distância de pessoas não anuentes da produção.
- Termo de Anuência Formal: Assinatura prévia de todos os membros da equipe técnica presentes no set de captação.
- Teto Operacional: Limite padrão de 400 pés (120 metros) de altura sobre o solo em espaço aéreo não segregado.
Resumo prático de configuração para Cinelifters de Cinema
A montagem de um cinelifter pesado de alta performance requer equilíbrio rigoroso entre rigidez, condutividade e calibração de software. Seguir um checklist técnico minimiza riscos de falha estrutural em set:
- Estrutura em carbono 3K/T700 com braços de no mínimo 6 mm a 8 mm de espessura.
- Motores brushless de estator largo (3115 ou 3214) com rolamentos balanceados dinamicamente.
- Hélices coaxiais com passo diferencial (+0.5" ou +1.0" no rotor inferior).
- Barramento de potência 12S com conectores anti-faísca AS150 ou XT90-S.
- Dual ESC de 60A a 80A independentes com dissipadores de alumínio CNC refrigerados por fluxo de ar.
- DShot600 com filtragem RPM ativa e isoladores wire-rope sintonizados abaixo de 20 Hz.
- Documentação regulatória (SISANT, RETA e SARPAS) regularizada antes da decolagem.
