Cinelifter vs Heavy Lifter: Como Escolher e Montar Drones FPV para Câmeras de Cinema

Carregar uma câmera de cinema em um drone FPV não é apenas uma questão de empuxo bruto, mas de dissipação térmica, redundância eletrônica, isolamento de vibrações e conformidade operacional. Na produção audiovisual de alto padrão, a demanda por sensores de grande formato — como a RED Komodo-X, a Sony FX6 (ILME-FX6) / Sony FX3 (ILME-FX3) da linha Sony Cinema Line e a ARRI Alexa Mini LF — exige decisões de engenharia que separam um Cinelifter ágil de 8 polegadas de um Heavy Lifter coaxial de 12 polegadas.

A escolha incorreta entre essas duas arquiteturas resulta em superaquecimento de estágios de potência, saturação de filtros giroscópicos no Gyroflow, instabilidade aerodinâmica ou inviabilidade do plano de voo perante a regulação do espaço aéreo.

1. Taxonomia de engenharia: Cinelifter ágil vs Heavy Lifter coaxial

A classificação técnica entre plataformas de cinema aéreo baseia-se na massa máxima de decolagem (MTOW — Maximum Takeoff Weight), no diâmetro dos rotores, na geometria do frame e no perfil cinemático da tomada. Apresentamos a seguir uma matriz de parâmetros analíticos de projeto fundamentada em princípios de física aplicada e requisitos de carga útil:

Cinelifters (7" a 9")

Plataformas concebidas para acompanhar veículos em alta velocidade, realizar mergulhos verticais (dive shots) e transições rápidas de atitude em espaços confinados. Utilizam predominantemente frames de fibra de carbono em arranjo coaxial X8 — como os designs de chassi da Shendrones — com rotores de 8 ou 9 polegadas e motores com estator de médio porte (estatores 31xx/32xx com KV dimensionado para tensão 8S, como documentado nas tabelas de empuxo da T-Motor UAV e HQProp). O objetivo analítico de projeto é sustentar uma relação empuxo-peso (TWR — Thrust-to-Weight Ratio) superior a 3,0:1, garantindo resposta dinâmica imediata para pacotes de câmera compactos de 1,2 kg a 2,5 kg.

Heavy Lifters (10" a 15"+)

Estruturas voltadas à estabilidade inercial e sustentação de pacotes cinematográficos completos (corpo de câmera com montagem PL, lentes anamórficas, motores de follow focus sem fio, transmissores de vídeo profissional e baterias dedicadas). Empregam arquiteturas coaxiais X8 ou X12 com hélices rígidas de fibra de carbono (11" a 15"+) e motores industriais de estator largo (estatores 40xx/50xx/60xx com baixo KV para barramento 12S), conforme especificações de propulsão industrial da T-Motor e KDE Direct. O TWR de projeto situa-se analiticamente entre 2,0:1 e 2,8:1, priorizando sustentação estável, baixa rotação por minuto e resistência a perturbações atmosféricas.

2. Termodinâmica e dimensionamento elétrico: por que migrar de 6S para 8S e 12S?

O principal limitador na engenharia de drones pesados é a dissipação de calor por efeito Joule nos condutores, conectores (como XT90 ou AS150 Anti-Spark) e MOSFETs dos controladores eletrônicos de velocidade (ESCs).

A potência dissipada em forma de calor na infraestrutura condutiva de um circuito elétrico é descrita pela Lei de Joule:

P_perdas = I² · R_total

Onde I é a corrente contínua total fluindo no barramento principal e R_total é a resistência elétrica combinada dos cabos de cobre siliconados de alta temperatura (norma UL 758 / IPC-2152), conectores de alta corrente e resistência de condução interna dos semicondutores (R_DS(on) dos MOSFETs).

2.1 Análise comparativa da corrente em barramento 6S vs 12S

Considere uma plataforma de cinema que demande uma potência elétrica contínua total de 4.800 W durante manobras dinâmicas ou voo contra o vento. A corrente total exigida no barramento (I = P / V) é calculada por:

1. Barramento 6S LiPo (~22,2 V nominais sob carga): I_6S = 4.800 W / 22,2 V ≈ 216,2 A

2. Barramento 12S LiPo (~44,4 V nominais sob carga): I_12S = 4.800 W / 44,4 V ≈ 108,1 A

Como a corrente no barramento 12S é exatamente a metade da exigida no barramento 6S (I_12S = 0,5 · I_6S), a relação entre as perdas resistivas para uma mesma resistência total R_total é:

P_perdas_12S = (0,5 · I_6S)² · R_total = 0,25 · (I_6S² · R_total) = 0,25 · P_perdas_6S

Isso demonstra uma redução teórica de 75% na dissipação de calor por efeito Joule na infraestrutura condutiva ao migrar de 6S para 12S.

DEMANDA DE POTÊNCIA ELÉTRICA: 4.800 W
┌────────────────────────────────────────────────────────┐
│ Sistema 6S (~22,2V): Corrente = 216,2 A                │
│ Perda Joule Relativa: [████████████████████] 100%      │
├────────────────────────────────────────────────────────┤
│ Sistema 12S (~44,4V): Corrente = 108,1 A               │
│ Perda Joule Relativa: [█████] 25% (-75% dissipação)    │
└────────────────────────────────────────────────────────┘

Na prática de engenharia, essa redução de corrente proporciona vantagens operacionais críticas:

• Atenuação de afundamento de tensão (voltage sag): Correntes menores reduzem a queda interna de tensão nas células da bateria (ΔV = I · R_int), diminuindo o risco de brownouts nos reguladores chaveados (BECs) que alimentam a controladora de voo e a unidade de vídeo digital.
• Margem térmica de segurança nos MOSFETs: A menor densidade de corrente nos estágios de potência evita que os MOSFETs atinjam temperaturas críticas de junção (T_j > 125 °C), prevenindo falhas térmicas em tomadas com aceleração contínua.
• Otimização de massa estrutural: Permite o emprego de condutores de menor bitola (ex: 10 AWG em vez de 8 AWG duplo conforme padrões de ampacidade IPC-2152), reduzindo a massa morta da aeronave.

3. Arquitetura eletrônica, redundância de ESCs e proteção de barramento

Em plataformas de cinema, a arquitetura eletrônica exige cuidados especiais com arrefecimento e isolamento de falhas elétricas para proteger o conjunto de filmagem.

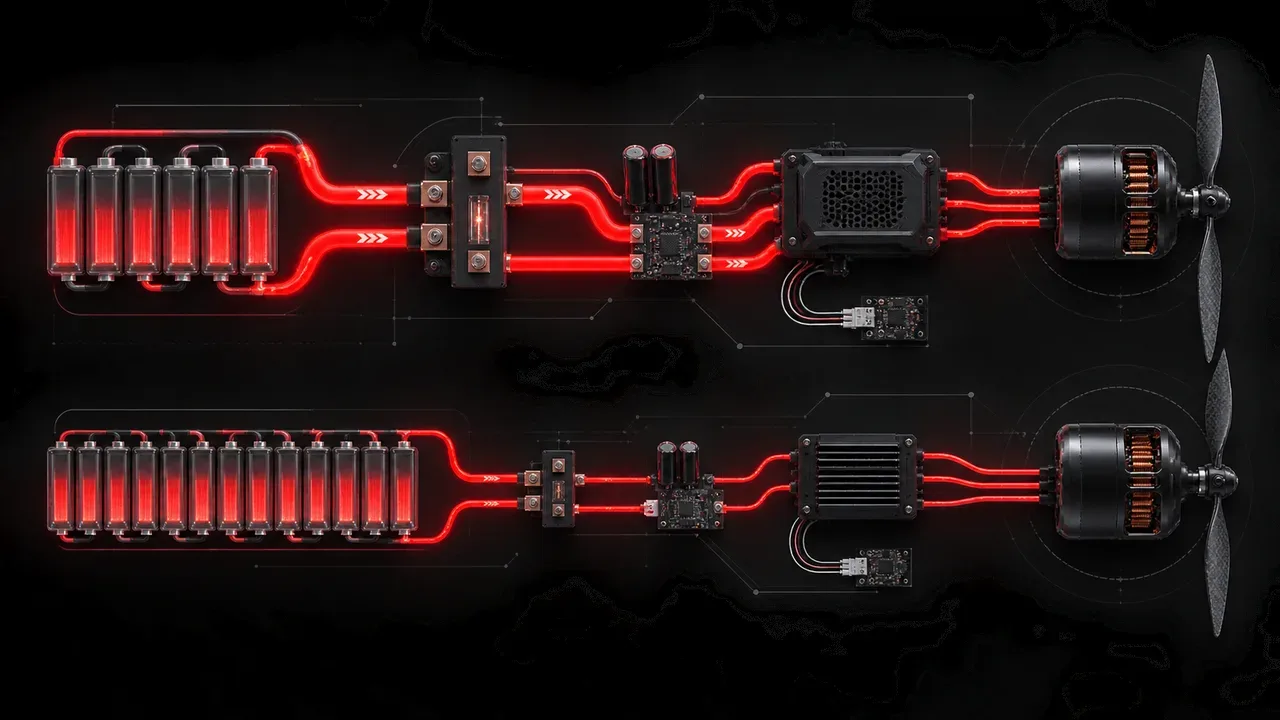

3.1 ESCs individuais nos braços vs Stack 4-in-1

Em plataformas de cinema 8S/12S, a montagem analiticamente recomendada é a distribuição de 8 ESCs individuais posicionados diretamente sob os braços de carbono:

• Arrefecimento por convecção forçada: Os ESCs posicionados nos braços recebem diretamente o fluxo de ar descendente das hélices (prop downwash), mantendo a temperatura operacional significativamente inferior à de placas 4-in-1 enclausuradas no centro do chassi.
• Isolamento de falhas elétricas: Caso um MOSFET sofra curto-circuito em um ESC individual, o dano fica restrito àquele circuito, sem comprometer as fases dos motores adjacentes nem propagar calor extremo para a controladora de voo (FC).
• Firmware e telemetria de precisão: Adoção de firmwares modernos de 32 bits, como o AM32 v2.21, viabiliza frenagem regenerativa ativa (Active Braking / Damped Light), telemetria bidirecional DShot e comunicação com barramentos industriais via DroneCAN.

3.2 Tolerância a falhas em arranjos coaxiais X8

A geometria coaxial X8 (dois motores contra-rotativos por braço) confere uma camada de redundância física. Caso um motor ou ESC cesse o funcionamento em pleno voo:

1. O motor remanescente no mesmo braço mantém a geração de empuxo vertical no ponto de apoio.
2. O algoritmo de controle e mixagem de motores (no Betaflight ou ArduPilot) redistribui os comandos de atitude nos eixos de rotação (roll e pitch) e compensa a alteração no contra-torque no eixo de guinada (yaw).

Aviso de Engenharia: A compensação de um motor inoperante em X8 é um recurso condicional de emergência e depende da margem de empuxo disponível (TWR > 2,0:1), da atitude e velocidade no momento do incidente e da correta calibração do mixer no firmware de controle.

3.3 Supressão de picos transitórios: diodos TVS e capacitores de baixo ESR

A frenagem ativa nos motores brushless atua como um gerador elétrico momentâneo, injetando força contra-eletromotriz (f.e.m. reversa) no barramento principal. Em sistemas de 8S a 12S, picos transitórios de tensão podem atingir magnitudes prejudiciais aos transistores de potência e conversores CC-CC.

Para mitigar esse risco no circuito elétrico, adota-se:

• Diodos TVS (Transient Voltage Suppressors): Dispositivos semicondutores bidirecionais de corte rápido dimensionados para a tensão máxima de pico do barramento (ceifando transitórios induzidos pela comutação indutiva).
• Bancos de Capacitores Eletrolíticos de Baixo ESR: Capacitores de baixa impedância em alta frequência instalados em paralelo junto aos nós de chaveamento para atenuar a oscilação de ripple de corrente e estabilizar a tensão de alimentação.

4. Dinâmica de vibração e desacoplamento mecânico de câmera

A estabilização digital de vídeo em pós-produção — executada via Gyroflow com metadados do giroscópio interno da câmera ou da controladora de voo — requer um sinal inercial limpo, livre de saturações e ruídos ressonantes.

4.1 Separação espectral de frequências de ruído

As fontes de perturbação vibracional em um drone multirotor dividem-se em dois domínios físicos:

1. Vibrações de Alta Frequência (Rotação dos Motores e Passagem de Pás): A frequência fundamental de passagem de pás (Blade Passing Frequency — BPF) é calculada por: f_BPF = n_pas · (RPM / 60) Essas vibrações de alta frequência são filtradas eletronicamente na controladora através do Bidirectional DShot RPM Filtering, conforme detalhado no guia de filtragem RPM do Betaflight.
2. Vibrações Estruturais de Média e Baixa Frequência: Originadas por esteiras aerodinâmicas turbulentas entre rotores coaxiais e flexão elástica dos braços de carbono. Não podem ser atenuadas por filtros digitais sem introduzir atraso de fase (phase delay) prejudicial à estabilidade do loop PID, exigindo desacoplamento mecânico passivo.

4.2 Teoria de isolamento de vibrações de 1 grau de liberdade

O isolamento passivo da placa de câmera é modelado na mecânica clássica como um sistema massa-mola-amortecedor linear de um grau de liberdade (SDOF) excitado pelo movimento da base (chassi da aeronave). A frequência natural não amortecida (f_n) do subsistema suspenso é dada por:

f_n = (1 / 2π) · √(k_eq / m_payload)

Onde k_eq é a rigidez elástica equivalente do conjunto de elementos isoladores e m_payload é a massa suspensa composta pelo corpo da câmera, lente, acessórios de estúdio e placa de montagem.

A transmissibilidade de deslocamento da base (T = X / Y, sendo Y a amplitude de deslocamento vibratório imposta pelo chassi e X a amplitude de deslocamento transmitida à câmera suspensa) em regime harmônico permanente é formulada classicamente por:

T = X / Y = √([1 + (2ζ · r)²] / [(1 - r²)² + (2ζ · r)²]) onde r = ω / ω_n = f_excitacao / f_n

Onde ζ = c / (2 · √(k_eq · m_payload)) é a razão de amortecimento viscoso equivalente do material e r é a razão de frequências. A atenuação efetiva de vibração transmitida à câmera (T < 1) ocorre exclusivamente na região de isolamento, em que a razão de frequências satisfaz a condição geométrica:

r > √2 ⟹ f_excitacao > √2 · f_n

CURVA DE TRANSMISSIBILIDADE VIBRACIONAL DE BASE (T vs r)
Transmissibilidade (T = X / Y)
  ^
  │      Ressonância (r ≈ 1)
  │         [T > 1, amplificação]
  │           /1.0 ─────────/──\─────────────── Limiar T = 1,0 (sem atenuação)
  │         /    \   Região de Isolamento Mecânico
  │        /      \   [T < 1, r > √2]
  │       /        \───────────────>
  └───────┴─────────┴───────────────> Razão de Frequências r = f / fn
  0      0,5       1,0     1,41 (√2)

4.3 Seleção de elementos amortecedores: elastômeros vs cabos de aço

• Elastômeros de Silicone / Géis Viscoelásticos (Alpha Gel): Apresentam comportamento viscoelástico com propriedades de rigidez e taxa de amortecimento que variam em função da temperatura e da frequência de excitação. São adequados para cargas suspensas menores (1,2 kg a 2,5 kg), onde a rigidez requerida para posicionar f_n abaixo da banda de rotação dos motores pode ser obtida sem deflexões estáticas excessivas.

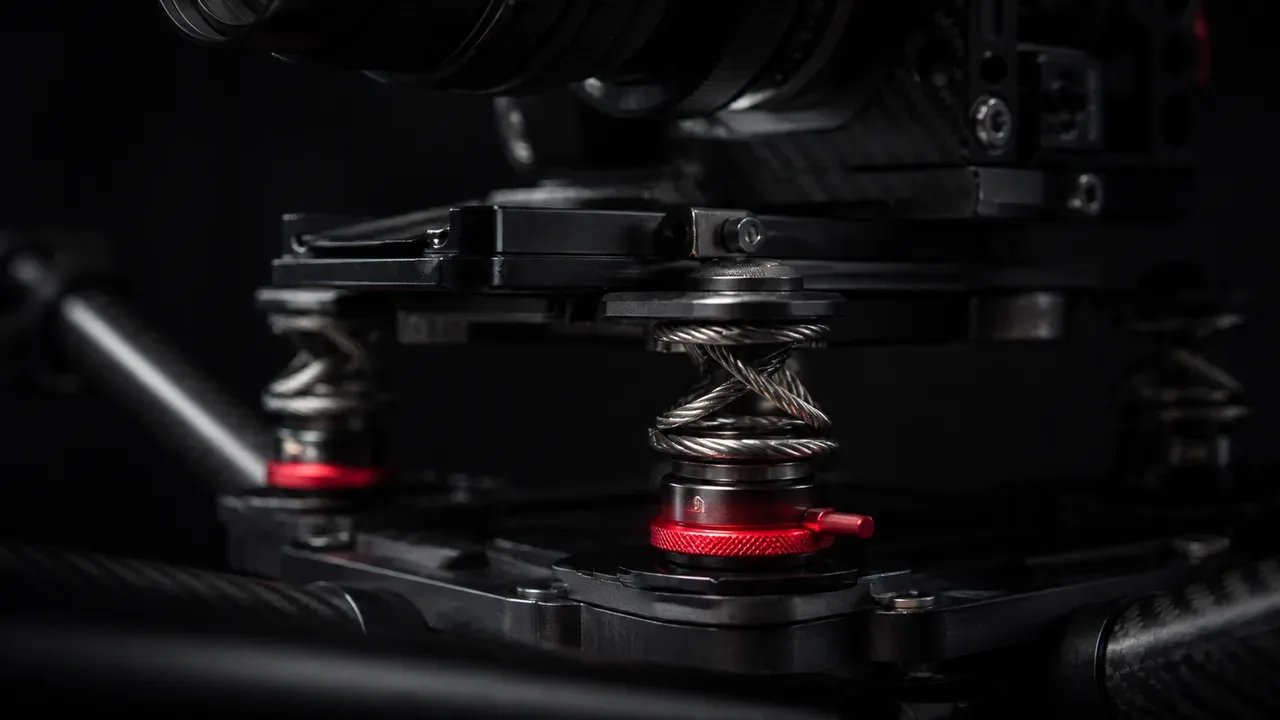

• Isoladores de Cabo de Aço (Wire Rope Isolators): Compostos por espirais helicoidais de cabos de aço inoxidável multi-filamento. A dissipação de energia vibracional decorre primordialmente da histerese friccional (atrito de Coulomb) entre os fios de aço adjacentes durante os ciclos de flexão e torção elástica (conforme métodos de qualificação para vibração e choque da norma MIL-STD-810H). Essa característica proporciona amortecimento omnidirecional elevado e rigidez não-linear progressiva contra acelerações bruscas, sendo o padrão industrial para cargas pesadas de 3,5 kg a 8,0 kg+.

5. Modelagem matemática de empuxo, perda coaxial e autonomia de voo

O dimensionamento de uma plataforma de cinema FPV baseia-se na previsão analítica da perda coaxial e na estimativa de consumo energético.

5.1 Fator de perda coaxial (η_coaxial)

Em um arranjo coaxial X8, o rotor inferior opera imerso na esteira de fluxo acelerado (prop downwash) gerada pelo rotor superior. Com base na Teoria do Momento Aerodinâmico para rotores coaxiais contra-rotativos (Momentum Theory), o rotor inferior experimenta velocidade de influxo aumentada e menor sustentação relativa para a mesma potência mecânica aplicada ao eixo, resultando em perda de eficiência de empuxo estático na ordem de 12% a 15% no rotor inferior.

O empuxo total teórico de um braço coaxial (T_arm) é formulado por:

T_arm = T_top + (η_coaxial · T_bottom)

Onde η_coaxial é o coeficiente de eficiência aerodinâmica do rotor inferior (adotado teoricamente em η_coaxial ≈ 0,86 a 0,88 para hélices de passo padrão e separação axial típica de 1,0 a 1,5 diâmetros de corda). Para um octocopter coaxial com 4 braços (8 rotores idênticos gerando empuxo unitário isolado T_0 sob rotação nominal):

T_total_coaxial = 4 · (T_0 + 0,88 · T_0) = 4 · (1,88 · T_0) = 7,52 · T_0

A perda de empuxo global em relação a uma configuração coplanar de 8 rotores em fluxo livre (T_flat = 8,0 · T_0) é de aproximadamente 6%, sendo compensada em projeto pelo menor diâmetro total da aeronave, maior rigidez torcional do chassi e facilidade de transporte no set de filmagem.

5.2 Tempo de voo e profundidade de descarga (DoD = 80%)

A autonomia teórica de sustentação em regime de hover é calculada considerando uma profundidade de descarga (DoD — Depth of Discharge) de 80% (0,80) para preservação eletroquímica das células de lítio-polímero e garantia de margem de segurança operacional para aproximação e pouso:

t_voo (minutos) = [C_bateria (Ah) × 0,80 × 60] / I_medio (A)

6. Modelo paramétrico analítico de dimensionamento e cálculo de sustentação

Para demonstrar o método de dimensionamento de engenharia, estruturamos a seguir duas simulações analíticas paramétricas com premissas abertas e detalhamento de balanço de massa (Bill of Materials — BOM hipotético) e equações deduzidas passo a passo.

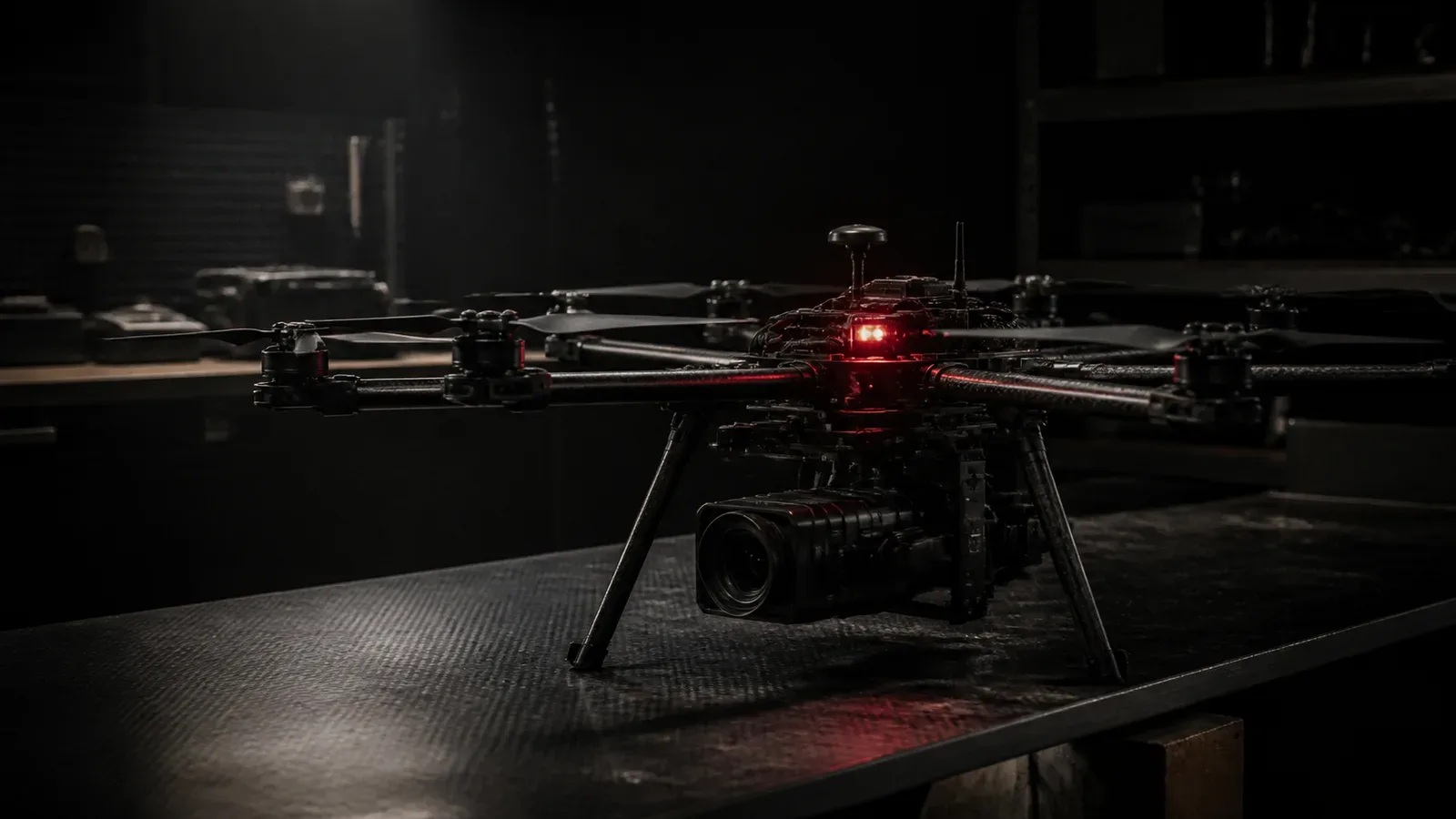

6.1 Simulação Paramétrica 1: Cinelifter 8" Coaxial X8 (Setup RED Komodo-X)

Premissas do Modelo Analítico:

• Condições atmosféricas: Atmosfera Padrão Internacional ao nível do mar (ICAO Doc 7488 / ISO 2533: temperatura T_0 = 15 °C [288,15 K], pressão p_0 = 101,325 kPa e densidade do ar ρ_0 = 1,225 kg/m³).
• Barramento de alimentação: Bateria LiPo 8S nominal (V_nom = 29,6 V sob carga de regime, capacidade nominal 4.500 mAh = 4,5 Ah).
• Eficiência específica analítica estimada do conjunto propulsivo 8" em hover: η_esp = 4,8 g/W (expressa convencionalmente em gramas-força equivalentes por Watt elétrico).
• Profundidade de descarga limite de segurança: DoD = 80% (0,80).

Detalhamento de Balanço de Massa (BOM Hipotético):

Dedução Matemática dos Parâmetros de Voo:

1. Força Peso e Empuxo Total Requerido em Hover (W = T_hover): W = m_total · g = 5,58 kg × 9,81 m/s² = 54,74 N Para dimensionamento elétrico direto a partir da métrica comercial de empuxo específico (η_esp em g/W, onde a aceleração padrão da gravidade mapeia 54,74 N ⟺ 5.580 gf de sustentação gravitacional equivalente):
2. Potência Elétrica Total Requerida em Hover (P_el_hover): P_el_hover = m_total (g) / η_esp (g/W) = 5.580 g / 4,8 g/W = 1.162,5 W (≈ 145,3 W por rotor)
3. Corrente Média no Barramento em Hover (I_hover): I_hover = P_el_hover / V_nom = 1.162,5 W / 29,6 V ≈ 39,27 A
4. Tempo Teórico de Sustentação em Hover (t_hover): t_hover = (4,5 Ah × 0,80 × 60) / 39,27 A = 216 A·min / 39,27 A ≈ 5,50 minutos

6.2 Simulação Paramétrica 2: Heavy Lifter 12" Coaxial X8 (Setup Sony FX6)

Premissas do Modelo Analítico:

• Condições atmosféricas: Atmosfera Padrão Internacional ao nível do mar (ICAO Doc 7488 / ISO 2533: temperatura T_0 = 15 °C [288,15 K], pressão p_0 = 101,325 kPa e densidade do ar ρ_0 = 1,225 kg/m³).
• Barramento de alimentação: Bateria LiPo 12S nominal (V_nom = 44,4 V sob carga de regime, capacidade nominal 16.000 mAh = 16,0 Ah).
• Eficiência específica analítica estimada do conjunto propulsivo 12" em hover: η_esp = 5,6 g/W (decorrente do menor carregamento de disco / disc loading de pás maiores em baixa rotação).
• Profundidade de descarga limite de segurança: DoD = 80% (0,80).

Detalhamento de Balanço de Massa (BOM Hipotético):

Dedução Matemática dos Parâmetros de Voo:

1. Força Peso e Empuxo Total Requerido em Hover (W = T_hover): W = m_total · g = 15,20 kg × 9,81 m/s² = 149,11 N Equivalente a 15.200 gf de sustentação gravitacional:
2. Potência Elétrica Total Requerida em Hover (P_el_hover): P_el_hover = m_total (g) / η_esp (g/W) = 15.200 g / 5,6 g/W ≈ 2.714,3 W (≈ 339,3 W por rotor)
3. Corrente Média no Barramento em Hover (I_hover): I_hover = P_el_hover / V_nom = 2.714,3 W / 44,4 V ≈ 61,13 A
4. Tempo Teórico de Sustentação em Hover (t_hover): t_hover = (16,0 Ah × 0,80 × 60) / 61,13 A = 768 A·min / 61,13 A ≈ 12,56 minutos

7. Governança e regulamentação aeronáutica no Brasil (ANAC e DECEA)

A operação de drones de cinema FPV no espaço aéreo brasileiro é estritamente regulada pelos órgãos de autoridade aeronáutica civil e militar:

ARCABOUÇO REGULATÓRIO BRASILEIRO PARA DRONES FPV PROFISSIONAIS
┌───────────────────────────────────────┬───────────────────────────────────────┐
│ ANAC (Agência Nacional de Aviação)   │ DECEA (Controle do Espaço Aéreo)      │
├───────────────────────────────────────┼───────────────────────────────────────┤
│ • RBAC nº 100 (Resolução nº 805/2026) │ • ICA 100-40/2026                     │
│ • Categoria Aberta (MTOW < 25 kg)     │ • FPV com óculos sem spotter = BVLOS  │
│ • Cadastro no SISANT / Seguro RETA    │ • Spotter dedicado obrigatório p/ EVLOS│
│ • Avaliação de Risco Operacional      │ • Autorização via Portal SARPAS NG    │
└───────────────────────────────────────┴───────────────────────────────────────┘

1. ANAC — Regulamento Brasileiro de Aviação Civil RBAC nº 100 (Resolução nº 805/2026):

   • O RBAC nº 100 substitui a antiga regulamentação transitória do RBAC-E nº 94, categorizando operações com base em níveis de risco e requisitos operacionais cumulativos.
   • Requisitos da Categoria Aberta (Seção 100.11): Para operar na Categoria Aberta, a aeronave não tripulada deve possuir MTOW estritamente inferior a 25,0 kg, operar em linha de visada visual (VLOS ou EVLOS com observador dedicado), manter altura máxima de voo de 120 metros (400 pés) AGL (acima do nível do solo), garantir distância horizontal mínima de segurança de 30 metros de terceiros não envolvidos/não anuentes e estar amparada por prévia Avaliação de Risco Operacional.
   • Cadastro Mandatório no SISANT: Toda aeronave não tripulada com MTOW superior a 250 g deve estar devidamente cadastrada no Sistema de Aeronaves Não Tripuladas da ANAC (SISANT) antes do voo.
   • Seguro Obrigatório RETA (Seção 100.33): Para operações não-recreativas / comerciais, é obrigatória a contratação de apólice de seguro de responsabilidade civil contra danos a terceiros na superfície (Seguro RETA, fundamentado no Artigo 178 da Lei Federal nº 7.565/1986 — Código Brasileiro de Aeronáutica).

2. DECEA — Instrução do Comando da Aeronáutica ICA 100-40/2026:

   • Enquadramento do Voo FPV com Óculos (Artigo 24, § 1º): A ICA 100-40/2026 estabelece taxativamente que operações conduzidas com óculos imersivos (Head-Mounted Displays) em que o piloto remoto não mantém contato visual direto com a aeronave são classificadas como voo além da linha de visada visual (BVLOS — Beyond Visual Line of Sight), exceto quando realizadas sob o regime de Linha de Visada Visual Estendida (EVLOS — Extended Visual Line of Sight).
   • Requisito Condicional do Observador de RPAS (Spotter): O enquadramento em EVLOS para voo FPV com óculos é estritamente condicionado à presença de um Observador de RPAS (spotter) mantendo linha de visão direta e desarmada com a aeronave e comunicação verbal instantânea e ininterrupta com o piloto, com a incumbência primária de vigiar o espaço aéreo circundante e alertar sobre potenciais conflitos de tráfego aéreo e obstáculos.
   • Solicitação de Acesso ao Espaço Aéreo: Todas as operações no espaço aéreo brasileiro devem ser previamente submetidas, analisadas e autorizadas por meio do Portal SARPAS NG do DECEA.

8. Fontes e Referências Primárias

Para assegurar a verificabilidade técnica, rastreabilidade e embasamento normativo deste guia, listamos as referências oficiais consultadas:

1. Autoridades Aeronáuticas e Normas Oficiais:
   • ANAC: Regulamento Brasileiro de Aviação Civil — RBAC nº 100 (PDF Oficial da Resolução nº 805/2026)
   • ANAC: Página Temática da Norma RBAC nº 100
   • ANAC: SISANT — Sistema de Aeronaves Não Tripuladas
   • DECEA: Instrução do Comando da Aeronáutica ICA 100-40/2026
   • DECEA: Portal SARPAS NG — Solicitação de Acesso ao Espaço Aéreo por RPAS
   • ICAO: Manual on the ICAO Standard Atmosphere (Doc 7488) / ISO 2533:1975 Standard Atmosphere
2. Fabricantes de Câmeras e Sistemas de Cinema:
   • RED Digital Cinema: RED Komodo-X Specifications & Tech Specs
   • Sony Professional: Sony Cinema Line Official Portal
   • Sony Help Guide: Sony FX6 (ILME-FX6) Operating Instructions & Specifications
   • Sony Help Guide: Sony FX3 (ILME-FX3) Operating Instructions & Specifications
   • ARRI: ARRI Alexa Mini LF Camera System Overview
3. Propulsão, Chassi e Componentes FPV:
   • T-Motor: T-Motor Professional UAV & Cinelifter Propulsion
   • KDE Direct: Heavy Lift Brushless Motors and Electronic Speed Controllers
   • Shendrones: Thicc & Siccario Heavy Lift FPV Airframe Engineering
   • HQProp: High Performance Multi-Rotor Propeller Data
4. Firmwares de Controle de Voo e Estabilização:
   • Betaflight: Betaflight Bidirectional DShot & RPM Filtering Guide
   • AM32 Firmware: AM32 Multi-Rotor ESC Firmware v2.21 Release
   • DroneCAN: DroneCAN Protocol Specification
   • EdgeTX: EdgeTX v2.11.7 "Jolly Mon" Firmware Release
   • ExpressLRS: ExpressLRS High-Performance RC Link Documentation
   • Gyroflow: Gyroflow Open Source Video Stabilization using IMU Gyro Data
5. Dinâmica de Vibrações e Engenharia Elétrica:
   • Rao, Singiresu S. Mechanical Vibrations. 6th ed., Pearson, 2017 (Modelagem de isolamento harmônico SDOF e transmissibilidade de base).
   • Inman, Daniel J. Engineering Vibration. 4th ed., Pearson, 2013 (Teoria de amortecimento histerético e viscoelasticidade).
   • IPC: IPC-2152 Standard for Determining Current-Carrying Capacity in Printed Board Design and Conductors

FAQ: Dúvidas frequentes sobre Cinelifters e Heavy Lifters FPV

1. Qual a diferença conceitual de engenharia entre Cinelifter e Heavy Lifter?

O Cinelifter utiliza hélices de 7" a 9" e alimentação em 8S com foco em aceleração angular e dinâmica ágil para pacotes de câmera compactos de 1,2 a 2,5 kg (como RED Komodo-X ou Sony FX3). O Heavy Lifter opera com rotores de 11" a 15"+ em barramento 12S, focando em capacidade de carga de 3,5 a 8,0 kg+ e estabilidade inercial para câmeras de grande porte (como Sony FX6 e ARRI Alexa Mini LF) com acessórios de estúdio.

2. Por que a migração de 6S para 12S é essencial no dimensionamento elétrico de plataformas pesadas?

Para a mesma potência elétrica demandada (P = V · I), o barramento 12S opera com metade da corrente elétrica necessária em 6S. Pela Lei de Joule (P_perdas = I² · R), a dissipação de calor nos cabos, conectores e MOSFETs é reduzida teoricamente em 75%, diminuindo o afundamento de tensão (voltage sag) e o estresse térmico dos semicondutores.

3. Como funciona a atenuação de vibrações para captação estável com Gyroflow?

A atenuação opera em duas camadas físicas distintas: filtragem digital de alta frequência (rotação dos motores e passagem de pás) via Bidirectional DShot RPM Filtering na controladora de voo, e desacoplamento mecânico passivo de baixa/média frequência da placa de câmera, dimensionado pela transmissibilidade de deslocamento de base (r = f_excitacao / f_n > √2) utilizando coxins elastoméricos ou isoladores de cabo de aço (Wire Rope Isolators).

4. O Observador de RPAS (Spotter) é obrigatório em todas as operações de Cinelifter no Brasil?

Nas operações em que o piloto utiliza óculos imersivos de FPV (Head-Mounted Displays) sem visão visual direta do drone, a presença do Observador de RPAS (spotter) é uma exigência condicional mandatória nos termos do Artigo 24 (§ 1º) da ICA 100-40/2026 do DECEA e do RBAC nº 100 (Seção 100.11) da ANAC para que o voo seja categorizado legalmente como EVLOS (Extended Visual Line of Sight), evitando o enquadramento em BVLOS não autorizado.

Conclusão e Próximos Passos

O dimensionamento de plataformas de cinema FPV apoia-se em princípios rigorosos de engenharia elétrica (migração 8S/12S para contenção térmica), dinâmica de vibrações (desacoplamento mecânico calibrado para estabilização giroscópica) e governança aeronáutica irrestrita perante a ANAC e o DECEA.
