Câmera para drone FPV é o sensor óptico de bordo que captura a trajetória da aeronave e transmite vídeo em tempo real.
O equipamento prioriza latência ultrabaixa em vez de compressão pesada de arquivo. Ele atua como os olhos do operador no comando do quadricóptero.
O que é uma câmera para drone FPV e por que não usar uma GoPro para pilotar
Uma câmera para drone FPV é um dispositivo ultraleve desenvolvido para emitir sinais visuais instantâneos. Câmeras de ação comerciais acumulam quadros para estabilização digital e compressão pesada. Esse atraso interno compromete o tempo de reação do piloto, provocando colisões inevitáveis em voos velozes.
O objetivo primário da câmera de pilotagem é a velocidade absoluta de resposta. Em manobras de proximidade ou pistas fechadas, o piloto decide rotas em frações de segundo.
Qualquer atraso entre os movimentos da aeronave e a exibição nos óculos para drone FPV impede correções reativas. Por isso, a transmissão ocorre em fluxo contínuo.
A câmera de ação comercial busca fidelidade estética e ausência de trepidação. Modelos de marcas consagradas gravam em alta resolução com taxas elevadas de bits.
No entanto, seus algoritmos de estabilização retêm múltiplos quadros em memória temporária. Esse processo gera atrasos de 80 ms a mais de 200 ms na saída de vídeo.
Para o cinema, o arquivo gravado no cartão de memória fica impecável. Para a pilotagem manual em modos de voo acrobáticos, esse atraso torna o voo inviável.
A física do deslocamento comprova esse perigo com precisão matemática. A 108 km/h, a velocidade linear do drone equivale a 30 metros por segundo.
Um atraso de exibição de apenas 120 ms faz a aeronave avançar 3,6 metros antes de qualquer reação:
Δs = v × Δt = (30 m/s) × (0,120 s) = 3,6 metros
Em voos rasantes ou entre galhos de árvores, 3,6 metros representam impacto certo. Por isso, drones profissionais utilizam uma câmera FPV para pilotagem e outra para gravação final.
| Parâmetro Técnico | Câmera FPV de Pilotagem | Câmera de Ação (GoPro / Action) |
|---|---|---|
| Latência de Saída | 4 ms a 25 ms (quase instantânea) | 80 ms a mais de 200 ms (buffer pesado) |
| Função Primária | Controle reativo e consciência espacial | Gravação de arquivo para pós-produção |
| Processamento de Imagem | Leitura linha a linha sem retenção | Compressão interframe e estabilização |
| Faixa Dinâmica (WDR) | Otimizada para leitura de sombras no solo | Calibrada para gradação e contraste |
| Peso e Formato | 4 g a 15 g (padrões Nano e Micro) | 120 g a 160 g com bateria interna |
| Alimentação Elétrica | Circuito de 5V ou bateria do drone | Bateria interna ou conversor dedicado |

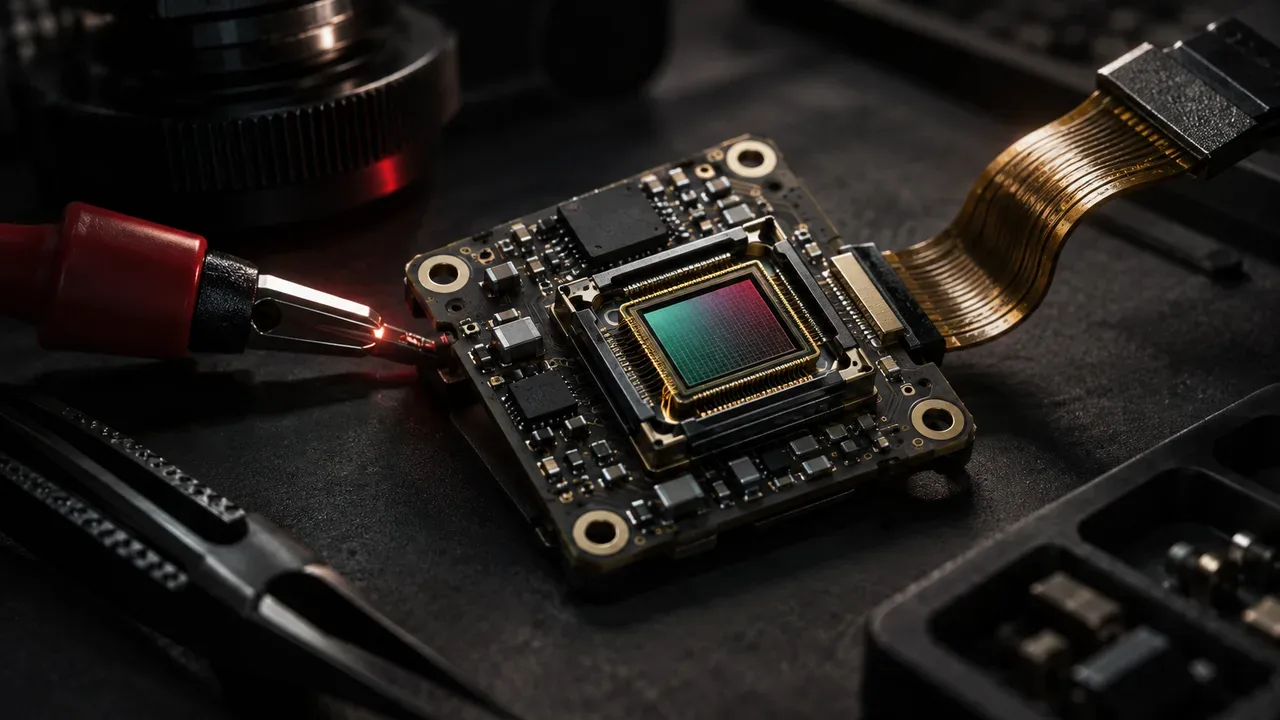

Arquitetura de sensores: por que a tecnologia CMOS superou o CCD clássico
Sensores CMOS modernos lideram o mercado FPV porque combinam processamento veloz, menor consumo de energia e sensibilidade óptica refinada. Sensores CCD antigos ofereciam obturador global contra vibrações, mas tornaram-se obsoletos perante novos processadores com alta faixa dinâmica e sensibilidade estelar para voos noturnos.
No passado, pilotos de competição preferiam sensores CCD. Esse circuito capturava todos os fotodiodos simultaneamente via obturador global. O mecanismo evitava distorções onduladas causadas pela vibração dos motores.
Porém, a fabricante japonesa Sony encerrou a produção de linhas industriais de CCD. A indústria concentrou investimentos nos semicondutores de óxido metálico CMOS.
Processadores de imagem integrados às câmeras modernas realizam a varredura do quadro em menos de 5 ms. Com frames rígidos e filtros no Betaflight, as distorções desapareceram.
Além disso, sensores CMOS trouxeram a arquitetura retroiluminada BSI. Ao posicionar as trilhas atrás dos fotodiodos, a captação de fótons dobra de eficiência.
Modelos com tecnologia Starlight operam em iluminações mínimas de 0,0001 Lux. O piloto distingue postes e copas de árvores mesmo quando o ambiente parece completamente escuro.
Outro salto tecnológico decisivo reside na ampla faixa dinâmica WDR. Drones alternam rapidamente entre visadas diretas para o sol e mergulhos sob sombras densas.
O processador digital ajusta o contraste instantaneamente sem cegar o piloto. Modelos analógicos como a RunCam Phoenix 2 e a Caddx Ratel 2 tornaram-se referências mundiais de clareza.
Formato de tela: proporção nativa 4:3 versus widescreen 16:9
A proporção de aspecto 4:3 é o formato mais seguro para pilotagem FPV porque aproveita todo o sensor vertical. O formato 16:9 oferece enquadramento panorâmico, mas descarta até 25% dos pixels verticais por recorte, ocultando o solo em mergulhos e acelerações com a aeronave inclinada.
A maioria dos sensores de imagem de silício é fabricada na proporção quadrada 4:3. Ao comercializar uma câmera 16:9, fabricantes geralmente recortam as bordas superior e inferior do sensor.
Essa geometria influencia diretamente a dinâmica da pilotagem. Drones FPV não voam nivelados durante acelerações contínuas.
Para avançar com rapidez, o quadricóptero projeta o nariz para frente em ângulos de 25° a 50°. A lente precisa apontar para cima para compensar essa inclinação.
Nessa atitude agressiva, um campo vertical amplo permite visualizar o horizonte e os obstáculos no chão simultaneamente. O recorte 16:9 limita essa percepção e exige maior cautela.
A escolha do sensor deve respeitar a tela dos óculos receptores. Se a câmera transmite em 4:3 para um visor 16:9, ocorrem deformações estiradas ou barras pretas laterais.
Imagens esticadas achatam os portais de corrida e atrapalham a precisão do piloto. Já as barras pretas preservam a fidelidade geométrica sem distorções visuais.
Muitas câmeras atuais trazem sensores híbridos com proporção ajustável no menu interno. Essa função permite sincronizar o formato da transmissão com os displays dos óculos.
| Critério Técnico | Proporção 4:3 | Proporção 16:9 |
|---|---|---|
| Aproveitamento de Silício | Área total do sensor aproveitada | Perda de 25% dos pixels verticais |
| Consciência em Inclinação | Visão clara do solo e horizonte | Visão de solo reduzida ao acelerar |
| Compatibilidade de Visor | Ideal para óculos box e telas 4:3 | Ideal para óculos OLED panorâmicos |
| Distorção em Outra Tela | Exige barras pretas em telas 16:9 | Sofre achatamento em telas 4:3 |
| Aplicação Principal | Freestyle técnico e pistas de corrida | Voo de cruzeiro e filmagens suaves |

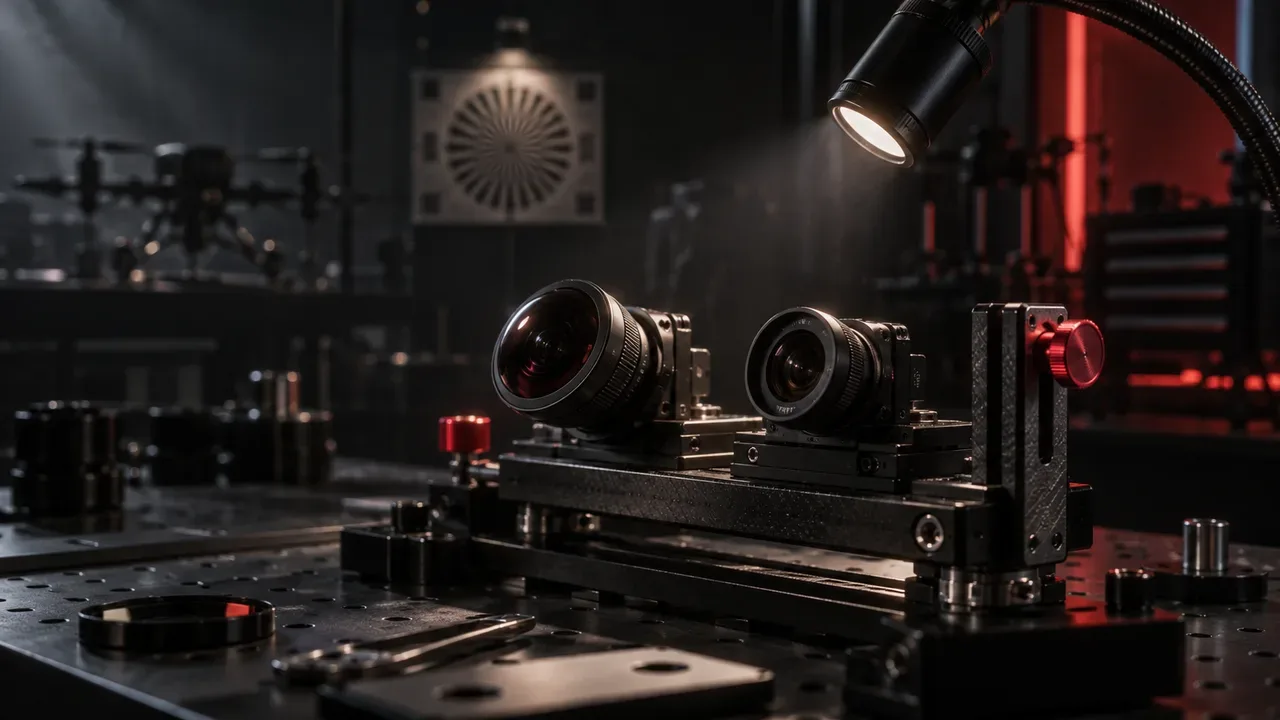

Óptica, distância focal e campo de visão: como escolher entre 1.8 mm, 2.1 mm e 2.5 mm
A distância focal da lente equilibra amplitude panorâmica e precisão de profundidade na pilotagem de drones FPV. Lentes curtas de 1.8 mm ampliam o campo visual para 160 graus com curvatura periférica, enquanto lentes de 2.1 mm e 2.5 mm preservam proporções retas e refinam o cálculo de proximidade.
O campo de visão define o ângulo diagonal captado pela lente da câmera. Lentes grande-angulares asseguram consciência situacional ampla sobre ramagens e obstáculos laterais.
Entretanto, ângulos muito abertos provocam distorção esférica pronunciada. Essa deformação de olho-de-peixe afasta os objetos centrais e dificulta a percepção real de aproximação.
A lente de 1.8 mm é indicada para pistas fechadas de corrida e manobras velozes. Ela garante visão periférica ininterrupta mesmo durante guinadas bruscas nos eixos de rotação.
A lente de 2.1 mm consolidou-se como o padrão mais equilibrado da aviação FPV. Ela oferece aproximadamente 150 graus de abertura com mínima deformação geométrica.
Lentes de 2.5 mm atendem voos cinematográficos e de longa distância. Com desenho linear e enquadramento fechado, elas facilitam o alinhamento suave com montanhas e estruturas.
A montagem física também varia conforme o padrão da rosca da lente. Câmeras Nano usam roscas M8 compactas, enquanto modelos Micro e Mini utilizam roscas M12 de maior diâmetro.
Padrões mecânicos e guia de compra de câmeras FPV no Brasil em 2026
Os suportes mecânicos de câmeras FPV variam de 14 mm a 28 mm entre as placas de fibra de carbono do chassi. Câmeras analógicas variam entre R$ 90 e R$ 280 no Brasil, enquanto sensores para sistemas digitais de alta definição custam entre R$ 290 e R$ 650.
Antes de adquirir o sensor, meça o espaçamento interno frontal do quadro de carbono. As dimensões da indústria organizam-se em quatro categorias padronizadas:
- Padrão Nano (14 mm × 14 mm): Formato leve para micro drones e modelos sub-250g, montado por parafusos M2 laterais.
- Padrão Micro (19 mm × 19 mm): Medida mais comum no mercado internacional, presente em drones de 3.5 a 5 polegadas.
- Padrão Mini (21.8 mm × 21.8 mm): Formato intermediário com corpo de alumínio usinado para maior dissipação de calor.
- Padrão Full-size (28 mm × 28 mm): Formato analógico clássico, utilizado atualmente em drones pesados com adaptadores.
A maioria dos fabricantes inclui anéis adaptadores plásticos na embalagem do produto. Essas peças permitem instalar módulos Nano de 14 mm em furações Micro de 19 mm sem folgas.
Na categoria analógica, modelos como a Foxeer T-Rex e a RunCam Phoenix 2 oferecem excelente nitidez e cores fiéis. A Caddx Ant destaca-se pelo peso mínimo de apenas 2 gramas.
Em sistemas digitais, a câmera opera em conjunto com o transmissor do fabricante. O ecossistema DJI O4 combina gravação estabilizada e transmissão digital nítida.
A tecnologia Walksnail Avatar foca em sensores Starvis para alta sensibilidade noturna. Para competições oficiais sem atrasos de quadros, o sistema HDZero adota câmeras de 90 quadros por segundo.
| Modelo de Câmera | Tipo de Sistema | Tamanho do Sensor | Latência Típica | Formato Nativo | Preço Médio (BR / 2026) |
|---|---|---|---|---|---|
| Caddx Ant Nano | Analógico 5.8 GHz | 1/3" CMOS | ~8 ms a 12 ms | 4:3 ou 16:9 fixo | R$ 90 a R$ 140 |
| RunCam Phoenix 2 | Analógico 5.8 GHz | 1/2" CMOS | ~10 ms a 15 ms | 4:3 / 16:9 comutável | R$ 160 a R$ 230 |
| Foxeer T-Rex Micro | Analógico 5.8 GHz | 1/1.8" CMOS | ~6 ms a 10 ms | 4:3 / 16:9 comutável | R$ 210 a R$ 280 |
| Caddx Ratel 2 | Analógico 5.8 GHz | 1/1.8" Starlight | ~9 ms a 14 ms | 4:3 / 16:9 comutável | R$ 180 a R$ 260 |
| Walksnail Avatar Pro | Digital HD | 1/1.8" Sony Starvis | ~22 ms a 32 ms | 16:9 nativo | R$ 380 a R$ 520 (avulsa) |
| HDZero Nano 90 | Digital HD Zero-Buffer | 1/3" High-Rate | ~4 ms (90 fps) | 4:3 / 16:9 comutável | R$ 340 a R$ 480 |
| Câmera DJI O4 Air Unit | Digital HD O4 | 1/1.3" CMOS | ~15 ms a 24 ms | 4:3 / 16:9 comutável | R$ 450 a R$ 650 (reparo) |
Operação legal com óculos e câmera FPV: regras ANAC e DECEA em 2026
A pilotagem por câmera FPV isola a percepção visual direta do piloto no solo. A regulamentação brasileira determina a presença obrigatória de um observador em solo para manter as operações dentro da Linha de Visada Visual Estendida na Categoria Aberta.
Com os óculos de recepção, o operador acompanha somente o cone visual da lente da câmera. Ele não consegue avistar helicópteros, aeronaves de baixa altitude ou pedestres próximos.
Por essa razão de segurança, o Departamento de Controle do Espaço Aéreo (DECEA) publicou a norma ICA 100-40 (Edição 2026). No Artigo 24, a instrução exige a assistência presencial de um observador de solo (Spotter).
O assistente deve permanecer junto ao operador mantendo contato visual direto e desarmado com a aeronave. O procedimento enquadra a operação na modalidade EVLOS, assegurando prioridade de passagem no espaço aéreo.
Simultaneamente, a Agência Nacional de Aviação Civil (ANAC) implementou o regulamento RBAC nº 100 via Resolução nº 805/2026. A norma revogou o antigo RBAC-E nº 94, estabelecendo critérios modernos de responsabilidade operacional.
No espectro de radiofrequência, as potências do transmissor de vídeo devem obedecer aos limites da Anatel. A agência regula a faixa livre de 5.8 GHz conforme a Resolução nº 680 e o Ato nº 14448.
Dominar as configurações da câmera protege seu investimento e garante voos responsáveis. Para aprofundar sua evolução, consulte nossos guias sobre como montar um drone FPV e como pilotar drone FPV com segurança.
Perguntas Frequentes sobre Câmera para Drone FPV
Qual é a diferença entre uma câmera FPV e uma GoPro?
A câmera FPV é projetada para transmitir vídeo com latência ultrabaixa para pilotagem em tempo real. Câmeras de ação como GoPro priorizam resolução e estabilização eletrônica, acumulando quadros em buffer que geram atrasos proibitivos para o controle da aeronave.
É melhor usar câmera FPV em formato 4:3 ou 16:9?
O formato 4:3 é o mais indicado porque aproveita todo o campo vertical do sensor de imagem. Essa amplitude permite enxergar simultaneamente o horizonte e o solo durante voos com o drone inclinado para frente em aceleração.
O que significa uma câmera FPV com tecnologia Starlight?
A tecnologia Starlight utiliza sensores retroiluminados com sensibilidade extrema de até 0,0001 Lux. Esse recurso permite capturar imagens coloridas e nítidas durante voos crepusculares ou em locais com iluminação pública tênue.
Lentes de 1.8 mm e 2.1 mm mudam a pilotagem do drone?
Sim. Lentes de 1.8 mm oferecem campo de visão muito aberto com distorção periférica, facilitando curvas fechadas em pistas. Lentes de 2.1 mm reduzem deformações ópticas e facilitam o cálculo real de distância em manobras de aproximação.
É obrigatório ter um observador em solo para pilotar com câmera FPV?
Sim. Conforme o Artigo 24 da instrução ICA 100-40 do DECEA e o regulamento RBAC nº 100 da ANAC, o piloto com óculos imersivos deve estar acompanhado por um observador visual em solo para monitorar o espaço aéreo circundante.
