A SpeedyBee F405 V4 é uma controladora de voo 30,5 × 30,5 mm combinada ao ESC 4-em-1 BLS de 55A ou 60A. O conjunto atende drones FPV de 5 polegadas, cinewhoops e cinelifters.
A placa integra processador STM32F405, giroscópio ICM42688P com regulador LDO dedicado, slot MicroSD para Blackbox e módulos Bluetooth e Wi-Fi nativos.
A stack consolidou-se como padrão de mercado pelo custo acessível e pela telemetria sem fio. Essa conectividade dispensa cabos USB em bancada ou campo.
Pelo aplicativo móvel SpeedyBee, o operador altera giros de motores e calibra PIDs em segundos. A alimentação aceita baterias LiPo de 3S a 6S.
O circuito fornece saída de 9V 2A para unidades de vídeo digital como DJI O3 e Walksnail Avatar.
O que é a SpeedyBee F405 V4 e como ela funciona?
A SpeedyBee F405 V4 é uma central de processamento e distribuição de potência para drones de corrida, freestyle e filmagem aérea. Ela conecta uma controladora baseada em microcontrolador ARM Cortex-M4 a um ESC quádruplo de 55A ou 60A sob protocolo digital DShot.
O processador STMicroelectronics STM32F405 opera a 168 MHz com 1 MB de memória flash. Ele processa o loop do Betaflight em taxas de 4 kHz a 8 kHz sem sobrecarga.
A unidade inercial MEMS TDK InvenSense ICM42688P captura velocidades angulares nos três eixos. Um regulador LDO de ultrabaixo ruído blinda o sensor contra interferências elétricas dos motores.
Os módulos Bluetooth 4.0 BLE e Wi-Fi integrados dispensam adaptadores externos. O aplicativo móvel oficial conecta à controladora sem cabos ou computadores portáteis.
Quatro LEDs na lateral exibem a tensão instantânea da bateria LiPo. O barômetro SPL06-001 afere pressão atmosférica para altitude relativa e retorno autônomo (GPS Rescue).
| Especificação Técnica | Controladora F405 V4 | ESC 4-em-1 BLS 55A | ESC 4-em-1 BLS 60A |
|---|---|---|---|
| Microcontrolador / MCU | STM32F405RGT6 (168 MHz) | EFM8BB21 / BB51 | EFM8BB21 / BB51 |
| Sensor Giroscópio / IMU | ICM42688P (barramento SPI) | Não aplicável | Não aplicável |
| Barômetro Integrado | SPL06-001 (barramento I2C) | Não aplicável | Não aplicável |
| Corrente Contínua | Não aplicável | 55 A por canal (pico 65 A) | 60 A por canal (pico 70 A) |
| Tensão de Alimentação | 3S a 6S LiPo (10,5 V a 25,2 V) | 3S a 6S LiPo | 3S a 6S LiPo |
| Saídas BEC | 9V 2A, 5V 2A, 4.5V e 3.3V | 5V filtrado para FC | 5V filtrado para FC |
| Armazenamento Blackbox | Slot MicroSD até 32 GB | Não aplicável | Não aplicável |
| Conexão sem Fio | Bluetooth 4.0 BLE e Wi-Fi | Via controladora | Via controladora |
Quais as principais melhorias da SpeedyBee F405 V4 em relação à V3?
A SpeedyBee F405 V4 substituiu o sensor BMI270 pelo ICM42688P com regulador LDO dedicado, adicionou diodo TVS e ampliou o dissipador do ESC. Essas atualizações sanaram problemas de ruído inercial e superaquecimento que atingiam a geração V3 anterior.
Na V3, oscilações elétricas de motores de alto KV podiam causar ruído no giroscópio. A V4 resolveu essa fragilidade adicionando filtragem ativa independente na linha da IMU.
O leitor MicroSD da V4 recebeu barramento SPI otimizado. A controladora grava registros inerciais em 2 kHz continuamente sem perda de dados na Blackbox.
As ilhas de solda foram alargadas no ESC e na controladora. O espaçamento maior entre os pads reduz o risco de curtos na montagem.
A linha de alimentação de 9V para unidades digitais foi redimensionada. Ela entrega 2A contínuos e tolera picos de 3A exigidos por transmissores em potência máxima.
O dissipador de alumínio CNC cobre as duas faces do ESC com mantas térmicas. Essa estrutura dissipa calor eficientemente em operações sob sol intenso.
Como escolher entre o ESC BLS 55A e o ESC 60A da SpeedyBee F405 V4?
Escolha o ESC BLS 55A para drones de freestyle de 5 polegadas ou cinewhoops convencionais. Opte pelo ESC 60A para motores 6S de alto KV, hélices pesadas e cinelifters comerciais com grande demanda de corrente.
As duas versões compartilham a mesma controladora F405 V4 e furação 30,5 × 30,5 mm. A distinção concentra-se na especificação dos transistores MOSFET e na tolerância térmica.
O modelo de 55A suporta picos de até 65A por dez segundos contínuos. Essa margem atende motores 2207 ou 2306 em voos acrobáticos habituais.
A variante de 60A tolera picos de até 70A por canal. Ela resiste à frenagem ativa severa de hélices de passo alto e acelerações contínuas.
A diferença de preço entre os dois modelos é muito reduzida. Para pilotos que buscam durabilidade e reserva operacional, o modelo de 60A representa um investimento mais duradouro.
A SpeedyBee F405 V4 vale a pena? Vantagens e cuidados no uso
A SpeedyBee F405 V4 vale a pena pelo equilíbrio incomparável entre recursos avançados, configuração sem fio por Bluetooth e preço acessível. O conjunto atende desde pilotos novatos até equipes de filmagem que exigem manutenção rápida em campo sem carregar notebooks.
Para garantir confiabilidade e vida útil ao equipamento, observe as seguintes recomendações operacionais:
- Conexão Bluetooth nativa: Permite alterar portas, taxas de resposta e PIDs pelo celular iOS ou Android diretamente no set.
- Saída BEC de 9V 2A dedicada: Alimenta unidades de vídeo HD como DJI O3 e Walksnail Avatar sem reguladores externos.
- Oito saídas de motor (M1 a M8): Habilita controle para drones comuns de 4 motores ou cinelifters octocopter em disposição X8.
- Capacitor Low-ESR obrigatório: A soldagem do capacitor de 1000 µF 35V fornecido é indispensável para conter picos indutivos em 6S.
- Aquecimento do VTX em bancada: O BEC de 9V aquece se o transmissor de vídeo permanecer energizado sem fluxo de ar.
- Frequência de loop recomendada: Mantenha o loop do Betaflight em 4 kHz para assegurar folga de processamento na MCU com DShot bidirecional.

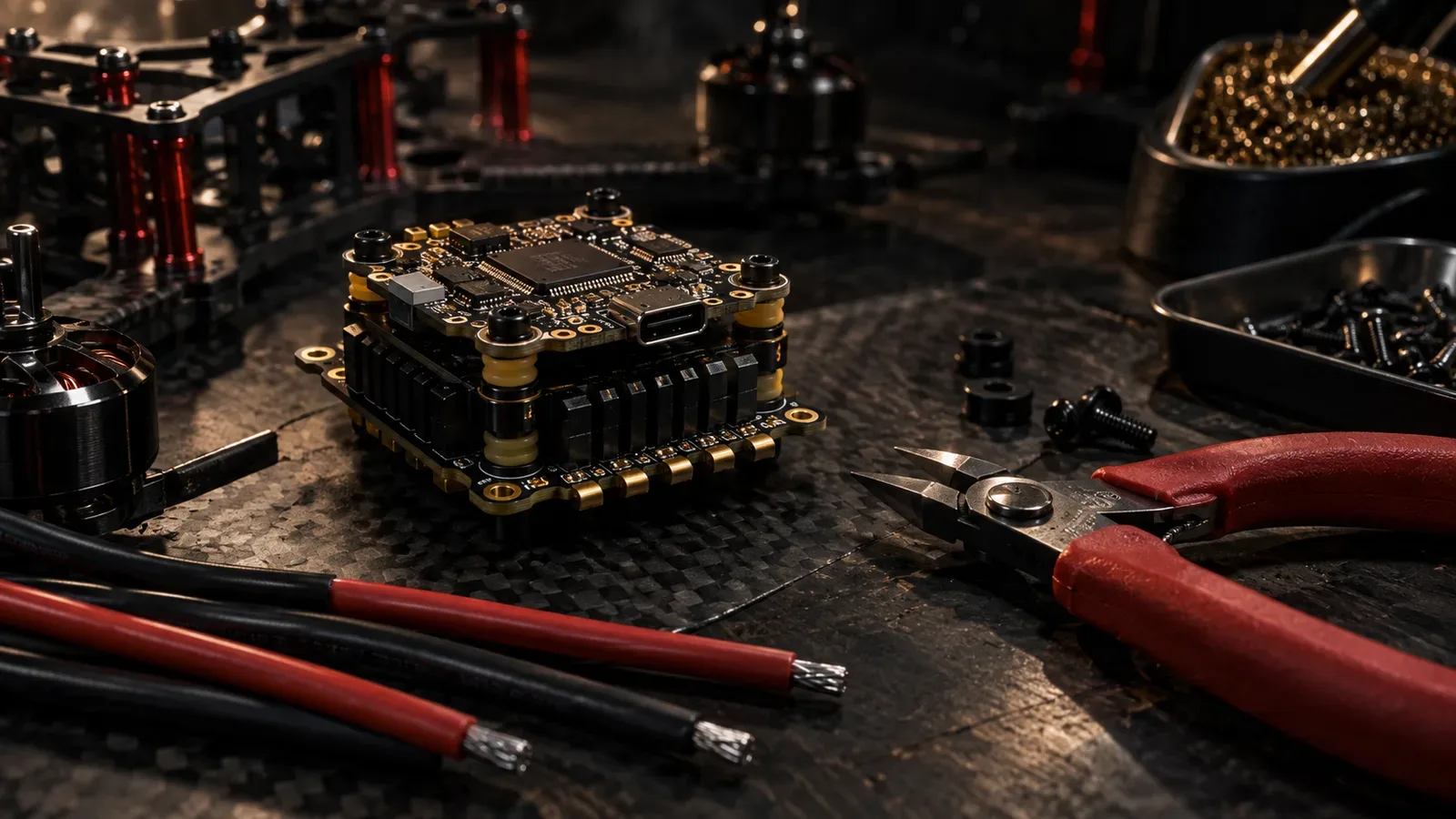

Manual de montagem física e amortecimento da stack SpeedyBee F405 V4
A montagem correta da SpeedyBee F405 V4 requer parafusos M3 de aço isolados por espaçadores de nylon e anéis de silicone nos pontos de fixação. O conjunto deve manter folga elástica sem esmagar excessivamente os coxins para absorver vibrações harmônicas do chassi.
O operador fixa parafusos M3 passantes a partir da base do chassi de fibra de carbono. Uma arruela isolante plástica evita contato elétrico com a placa condutiva.
O ESC 4-em-1 entra primeiro na torre com a seta apontada para a dianteira da aeronave. Em seguida, instale espaçadores plásticos de 5 mm a 6 mm sobre as roscas.
A controladora F405 V4 deve ser posicionada sobre os espaçadores, com sua seta voltada para a frente. Utilize sempre os anéis de silicone originais nos quatro furos da placa.
Ao rosquear as porcas autotravantes de nylon, aperte apenas até encostar no anel de silicone. O amortecedor precisa manter flexibilidade para atenuar harmônicos de 100 Hz a 600 Hz.
Certifique-se de que nenhum cabo toque na carcaça metálica do giroscópio. Fios tensionados transmitem ressonâncias da fuselagem diretamente ao sensor de orientação.
Diagrama de pinagem e soldagem da SpeedyBee F405 V4
A pinagem da SpeedyBee F405 V4 organiza quatro portas seriais UART completas, barramento I2C para bússola e saídas de alimentação reguladas. A soldagem dos terminais de potência requer ferro ajustado a 400 °C e estanho de qualidade com fluxo.
O cabo de bateria com conector XT60 deve utilizar bitola de silicone 12 AWG ou 14 AWG flexível. O condutor positivo liga-se ao pad `BAT+` e o condutor negativo ao pad `GND`.
Solde o capacitor Rubycon 1000 µF 35V Low ESR fornecido diretamente nos pads de bateria com terminais curtos. Esse componente absorve picos indutivos gerados pela frenagem dos MOSFETs.
Os três fios de cada motor conectam-se aos pads de cada canto do ESC. O chicote de 8 vias conduz sinais de comando e telemetria entre a controladora e o ESC.
Para receptores de rádio ExpressLRS ou Crossfire, utilize a UART2. Solde o condutor TX do receptor no pad `R2` e o condutor RX no pad `T2`.
Alimente o receptor no pad `4.5V`. Essa linha permanece energizada quando a controladora está conectada apenas pelo cabo USB-C ao celular ou computador.
Para unidades de vídeo digital como o DJI O3 Air Unit, utilize o conector de 6 pinos. Ele entrega 9V regulados, terra, `T1` e `R1` para telemetria MSP do OSD.
Para módulos de GPS com bússola, utilize a UART4 e o barramento I2C. Conecte TX em `R4`, RX em `T4`, SCL em `SCL` e SDA em `SDA`.
Como configurar a SpeedyBee F405 V4 no Betaflight e pelo celular?
A configuração da SpeedyBee F405 V4 pode ser realizada pelo aplicativo móvel SpeedyBee ou pelo software Betaflight Configurator no computador. O procedimento inicial abrange a calibração de sensores, mapeamento de portas seriais e seleção do protocolo de motores.
No primeiro acesso, posicione o drone nivelado sobre uma bancada plana e execute a calibração do acelerômetro. Essa etapa estabelece o horizonte artificial para modos estabilizados.
Na aba Portas (Ports), ative o recurso `Serial RX` na UART2 para comandos do rádio. Na linha referente à UART1, habilite o protocolo `MSP` para transmissão de OSD em alta definição.
Caso tenha instalado um sensor de navegação, ative a opção `GPS` na UART4 em 115.200 bauds. Na aba de Receptor, defina o tipo como `Serial-based receiver` e o protocolo `CRSF`.
Para configuração sem fio, ative o Bluetooth do celular e ligue a bateria com as hélices retiradas. O aplicativo reconhece a placa e espelha todas as telas de ajuste do Betaflight.
Como atualizar o ESC para Bluejay e ativar o RPM Filtering na F405 V4?
A atualização do ESC da SpeedyBee F405 V4 para o firmware Bluejay habilita o protocolo DShot bidirecional e a filtragem de RPM no Betaflight. Essa calibragem afere a rotação dos motores e cancela ruídos harmônicos sem introduzir atraso de fase.
O firmware de fábrica do ESC é o BLHeli_S. Esse software nativo não suporta telemetria bidirecional de RPM sem essa atualização.
Abra o Bluejay Configurator no navegador web ou acesse o menu de ESC no aplicativo SpeedyBee com hélices retiradas. Grave o Bluejay nos quatro canais de motor.
A frequência PWM de 48 kHz é a escolha ideal para drones de 5 polegadas, reduzindo temperatura e economizando bateria. A frequência de 24 kHz oferece maior torque inicial, mas eleva o aquecimento.
Após a gravação, acesse o Betaflight na aba de Motores. Selecione `DSHOT300` ou `DSHOT600`, ative `Bidirectional DShot` e informe 14 polos magnéticos para motores 2207 ou 2306.
Gire os quatro motores sem hélices e confirme se a taxa de erros de RPM permanece em 0.00%. Em seguida, ative os filtros dinâmicos notch por RPM na aba de Afinação de PID.
Vantagens da SpeedyBee F405 V4 no cinema FPV e produções comerciais
No cinema FPV comercial, a SpeedyBee F405 V4 oferece agilidade operacional no set de filmagem e registros inerciais precisos para o software Gyroflow. Seu custo acessível permite manter aeronaves reservas idênticas na unidade móvel de produção.
Em diárias com cronogramas apertados de filmagem, tempo parado na bancada representa custo direto para a produtora. Inverter motores ou calibrar filtros pelo smartphone sem abrir computadores poupa minutos valiosos entre as tomadas de cena.
O giroscópio ICM42688P com regulador LDO produz medições inerciais limpas e estáveis. Ao gravar dados no cartão MicroSD em 2 kHz, a controladora gera arquivos confiáveis de Blackbox.
O programa de código aberto Gyroflow lê esse arquivo de telemetria com precisão. O algoritmo sincroniza o log da controladora com gravações de câmeras de cinema desprovidas de estabilização interna.
As oito saídas de motor da placa também viabilizam a montagem de cinelifters pesados em padrão coaxial X8. O ecossistema SpeedyBee entrega estabilidade e facilidade de reposição para operações audiovisuais exigentes.
Perguntas frequentes sobre a SpeedyBee F405 V4
O que é a SpeedyBee F405 V4 e o que vem na embalagem da stack?
A SpeedyBee F405 V4 é uma stack para drones FPV composta pela controladora F405 V4 e pelo ESC 4-em-1 BLS de 55A ou 60A. O pacote traz a controladora, o ESC, chicotes SH 1.0, amortecedores de silicone e um capacitor Rubycon Low-ESR de 1000 µF 35V.
A SpeedyBee F405 V4 vale a pena para drones de 5 polegadas?
Sim. A stack é uma das opções mais vantajosas por unir conectividade Bluetooth nativa, giroscópio ICM42688P filtrado, leitor MicroSD para Blackbox e excelente relação custo-benefício para freestyle e cinema FPV.
Qual a diferença entre a SpeedyBee F405 V4 55A e a versão 60A?
O ESC de 60A adota MOSFETs de maior tolerância e suporta picos de até 70A por dez segundos, contra 65A na versão de 55A. A versão 60A é indicada para motores 6S agressivos, hélices de passo pesado e filmagens com aceleração contínua.
É possível configurar a SpeedyBee F405 V4 pelo celular sem computador?
Sim. A placa possui módulos Bluetooth e Wi-Fi integrados que comunicam com o aplicativo SpeedyBee em celulares iOS e Android. O operador altera PIDs, inverte motores, calibra portas e atualiza configurações diretamente no campo.
Como ligar a unidade DJI O3 Air Unit na controladora SpeedyBee F405 V4?
A controladora dispõe de um conector direto de 6 vias com saída regulada de 9V 2A e comunicação serial na UART1. Essa linha suporta o consumo e os picos térmicos da unidade digital sem reinicializações em voo.
É obrigatório soldar o capacitor de 1000 uF que acompanha a placa?
Sim. A instalação do capacitor Rubycon 1000 µF 35V Low ESR diretamente nos pads de bateria do ESC é indispensável em baterias 6S. Ele absorve picos indutivos da frenagem dos motores, protegendo a eletrônica e evitando ruídos no vídeo.
