RAW vs. LOG no Cinema Digital: Física do Sensor, Demosaicing e Pipeline de Pós-Produção

A escolha entre gravar em RAW ou em LOG no cinema digital não é uma disputa estética de qualidade de imagem genérica, mas uma decisão de engenharia de dados que define em qual ponto da cadeia de sinal os cálculos matemáticos de cor e interpolação são executados. Enquanto os formatos RAW gravam os valores de tensão linear de cada fotossítio do sensor antes de qualquer conversão para o espaço RGB final, o perfil LOG processa o sinal na câmera através do processador de imagem (ISP), executa o desmosaico (demosaicing), aplica curvas de transferência optoeletrônica logarítmicas (OETF) e comprime a informação em containers de vídeo estruturados (como Apple ProRes ou Sony XAVC). Compreender a física dos semicondutores, os limites de quantização analógico-digital e os trade-offs de computação gráfica e infraestrutura de armazenamento entre esses dois paradigmas é fundamental para o sucesso de uma esteira de produção audiovisual.

1. Física da Captação: Do Fóton ao Sinal Digital

Para entender por que RAW e LOG se comportam de maneira distinta na gradação de cor e na recuperação de exposição, é indispensável analisar a cadeia física de transdução eletro-óptica que ocorre no sensor CMOS/BSI de uma câmera cinematográfica.

Estrutura do Fotossítio e Capacidade de Poço (Full Well Capacity)

Cada pixel em um sensor de imagem digital é composto por um fotodiodo de silício semicondutor que converte fótons incidentes em pares elétron-lacuna através do efeito fotoelétrico interno. A quantidade máxima de cargas elétricas que um fotossítio individual consegue armazenar antes de transbordar ou saturar é denominada Full Well Capacity (FWC).

Em sensores de cinema profissional nos formatos Super 35 e Full Frame, a FWC varia tipicamente entre 30.000 e 120.000 elétrons por fotossítio. Quando o fotodiodo atinge o limite do seu poço de potencial, qualquer fóton adicional incidente não gera sinal elétrico mensurável, resultando no corte irreversível de altas luzes (clipping). No extremo oposto, o limite inferior de captação é delimitado pelo piso de ruído térmico (dark current) e pelo ruído de leitura do circuito amplificador (read noise).

O alcance dinâmico nativo do sensor é definido matematicamente pela razão entre a saturação máxima (FWC) e o piso de ruído no escuro:

Dynamic Range (Stops / EV) = log2(FWC / sigma_read)

Sensores de cinema de referência, como o sensor ARRI ALEV IV (utilizado na ARRI ALEXA 35), atingem 17 stops de alcance dinâmico a ISO 800 ao combinarem fotossítios de alta capacidade de poço com arquiteturas de conversão A/D de leitura paralela e baixíssimo ruído de fundo, conforme documentado no White Paper de Dynamic Range da ARRI. De maneira análoga, os sensores Full Frame dos sistemas CineAlta da Sony atingem até 16 stops de latitude através de circuitos com leitura de baixo ruído e ampla gama de captura, conforme especificado no Guia Técnico de S-Log3 e S-Gamut da Sony.

A Matriz de Filtros de Cor (CFA - Bayer Pattern)

Os fotodiodos de silício são sensores monocromáticos que medem apenas a intensidade agregada de fótons recebidos. Para capturar informação cromática, uma matriz de filtros de cor (Color Filter Array — CFA), tipicamente no arranjo Bayer (50% verde, 25% vermelho e 25% azul — RGGB), é posicionada microscopicamente sobre os fotossítios.

Em uma gravação RAW, a câmera grava exatamente essa matriz de valores monocromáticos discretos, mantendo um único valor de intensidade por posição espacial de pixel. Já na gravação em LOG, o processador de sinal de imagem (ISP) interno da câmera realiza a interpolação cromática (demosaicing), gerando três valores independentes (R, G e B) para cada pixel antes de codificar o sinal em um espaço de cor e aplicar a curva de gama correspondente.

Conversão A/D e a Armadilha da Quantização Linear

A conversão analógico-digital (ADC) transforma a voltagem contínua gerada pelos fotossítios em valores binários discretos (code values). A física da propagação da luz e a resposta dos fotodiodos são estritamente lineares: duplicar a quantidade de fótons incidentes dobra a voltagem gerada.

Em um conversor A/D linear de 14 bits (que gera 16.384 níveis discretos de sinal):

• O stop mais brilhante de exposição (Stop 1 — realces antes do clipping) ocupa 50% de todos os valores binários disponíveis (8.192 níveis).
• O segundo stop mais brilhante (Stop 2) ocupa 25% dos valores (4.096 níveis).
• O terceiro stop (Stop 3) ocupa 12,5% dos valores (2.048 níveis).
• As sombras mais profundas (Stop 12 a 14) dispõem de apenas 1 a 4 níveis discretos para descrever toda a sua gradação tonal.

Essa distribuição linear ilustra por que salvar vídeo em codificação linear em arquivos compactados de 10 ou 12 bits resultaria em severa posterização e perda de detalhes nas sombras. É exatamente para solucionar essa assimetria na alocação de dados que as curvas LOG foram desenvolvidas pela indústria cinematográfica.

2. O Paradigma LOG: Curvas de Transferência e Compressão Perceptual

O perfil LOG não é um formato de arquivo ou codec proprietário isolado, mas uma Função de Transferência Optoeletrônica (OETF — Opto-Electronic Transfer Function) logarítmica projetada para redistribuir eficientemente os stops de alcance dinâmico de um sensor linear dentro de containers de vídeo de 10 ou 12 bits.

                          DISTRIBUIÇÃO DE CÓDIGO (10 BITS):
 RAW LINEAR (14-bit):  [Sombra: 2 níveis] ... [Meios-Tons: 256 níveis] ... [Altas Luzes: 8192 níveis]
 LOG (10-bit OETF):    [Sombra: ~75 níveis]   [Meios-Tons: ~75 níveis]    [Altas Luzes: ~75 níveis]

Fundamento Psicofísico: A Lei de Weber-Fechner

O sistema visual humano percebe variações de luminância de forma não-linear, comportando-se de maneira aproximadamente logarítmica conforme a Lei de Weber-Fechner. Nossa visão é sensível a mudanças relativas de contraste em níveis baixos e médios de iluminação, enquanto em realces muito intensos precisamos de variações muito maiores de energia luminosa para perceber uma diferença tonal equivalente.

As curvas de transferência logarítmicas imitam a resposta das emulsões fotográficas de película de cinema (densidade óptica proporcional ao logaritmo da exposição). Ao comprimir as altas luzes e expandir a alocação de dados para as sombras e meios-tons, uma curva LOG aloca uma densidade quase uniforme de valores de código digital por stop de exposição (aproximadamente entre 70 e 100 níveis discretos por stop em codificação de 10 bits), conforme detalhado na especificação de imagem da ARRI LogC4 Image Science.

Comparação das Curvas LOG Cinematográficas

Cada fabricante de câmeras desenvolveu curvas proprietárias calibradas para a resposta espectral e a faixa dinâmica de seus respectivos sensores:

1. Sony S-Log3: Projetada para mapear até 15+ stops de latitude dinâmica com curva tonal linearizada nos meios-tons inspirada no padrão Cineon. O cinza médio (18% de refletância) é posicionado no valor de código de 41% IRE (código 370 em 10 bits) e o branco padrão de 90% a 61% IRE (código 610 em 10 bits), associado ao espaço de cor amplo S-Gamut3.Cine, conforme documentado no Sumário Técnico da Sony.
2. ARRI LogC4: Desenvolvida especificamente para o sensor ALEV IV da ALEXA 35 para acomodar 17 stops de alcance dinâmico. O cinza médio a 18% é posicionado em 28% IRE em 10 bits, permitindo que uma faixa substancial de valores de código seja reservada para a preservação de realces acima do cinza médio no espaço de cor expandido ARRI Wide Gamut 4 (AWG4), conforme a Documentação de Imagem ARRI LogC4.
3. Apple ProRes Log: Curva logarítmica implementada para preservação de alcance dinâmico e ampla compatibilidade em fluxos de edição e gradação com perfil Apple ProRes 422 HQ e ProRes 4444, conforme o Apple ProRes Technical White Paper.

Ao gravar em LOG, os dados de cor e exposição passam obrigatoriamente pela matriz de balanço de branco e pelo desmosaico da câmera, tornando essas transformações fixas no arquivo gerado.

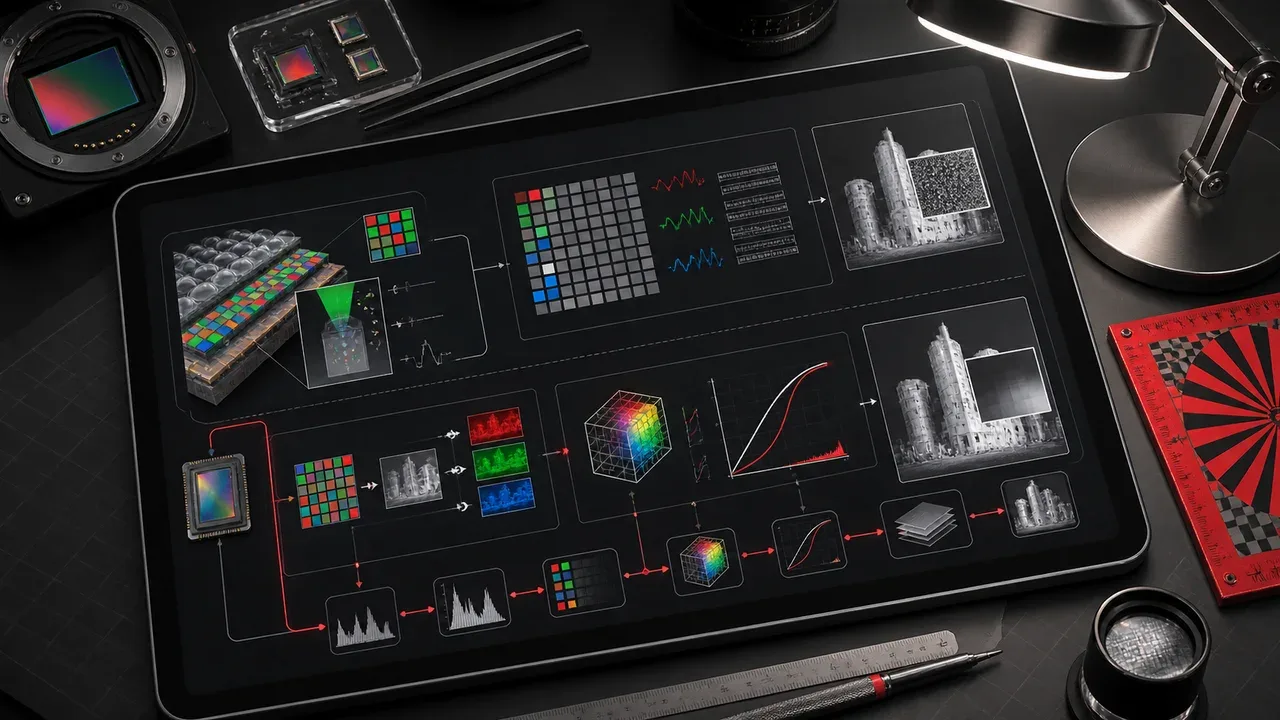

3. O Paradigma RAW: Preservação Bayer e Demosaicing em Pós-Produção

No paradigma RAW, a câmera contorna a maior parte do processamento tradicional do ISP. Os dados digitalizados de voltagem de cada fotossítio são gravados diretamente no arquivo de mídia acompanhados de metadados de calibração (metadata tags).

A Matemática do Demosaicing (Debayering)

O desmosaico é o processo matemático de reconstrução espacial que calcula os valores ausentes de vermelho, verde e azul para cada coordenada de pixel a partir do mosaico de cores do filtro Bayer.

1. Interpolação Bilinear ou Bicúbica: Calcula os canais adjacentes por média aritmética ponderada. Embora computacionalmente leve, é propensa a artefatos de serrilhamento (aliasing), moiré e falsas cores em bordas de alto contraste.
2. Algoritmo AHD (Adaptive Homogeneity-Directed): Avalia gradientes horizontais e verticais em torno de cada pixel para determinar a direção de interpolação ao longo das arestas de luminosidade constante, reduzindo significativamente aberrações cromáticas.
3. Interpolação em Ponto Flutuante de 32 Bits: Softwares profissionais de finalização cinematográfica, como o DaVinci Resolve Studio, realizam o desmosaico processando os dados brutos em precisão de 32 bits float por canal na GPU, prevenindo erros de truncamento numérico antes da entrada no pipeline de gerenciamento de cor, conforme documentado pela Blackmagic Design.

O Papel dos Metadados no RAW

Ao gravar em RAW, configurações como Balanço de Branco (Temperatura Kelvin e Tint), ISO de Exposição e Espaço de Cor de Saída não são aplicadas de forma destrutiva sobre os pixels:

• O arquivo contém apenas os dados brutos de carga elétrica e uma etiqueta de metadados registrando a escolha feita no set.
• Na estação de pós-produção, o colorista pode alterar a temperatura de cor de 3200K para 5600K reprocessando matematicamente a matriz de ganhos RGB antes da interpolação de cor, eliminando a degradação de sinal que ocorreria ao forçar uma correção em um arquivo já desmosaizado.
• O ajuste de ISO em RAW opera como uma reatribuição da curva de mapeamento tonal sobre os valores lineares de 32-bit float, sem aplicar ganhos digitais destrutivos sobre o sinal pré-gravado.

4. Arquiteturas de Codecs: Panorama Técnico da Indústria

É essencial distinguir entre formatos RAW não-comprimidos, formatos RAW com compressão matemática e perfis de vídeo compactados em LOG. A tabela a seguir detalha a implementação técnica de cada codec principal utilizado na indústria cinematográfica:

Nota Técnica: O formato Sony X-OCN (eXtended Tonal Range Original Camera Negative) é um formato RAW de 16 bits linear, e não um perfil LOG. Ele preserva os dados do sensor antes do desmosaico com empacotamento wavelet em precisão matemática de 16 bits para as câmeras Sony VENICE 2 e BURANO.

5. Throughput de Dados e Infraestrutura de Armazenamento no Set

A escolha entre RAW e LOG impacta diretamente os custos de mídia de gravação, o dimensionamento de storage no set (DIT) e a esteira de backup (regra 3-2-1 com fitas LTO e arrays RAID NVMe).

A tabela a seguir apresenta dados calculados e documentados para produções a 24 quadros por segundo (fps) com áudio de 2 canais:

Uma diária de filmagem com 2 câmeras rodando 4 horas de material gravado por câmera em ARRIRAW 4.6K gera aproximadamente 7.9 TB de dados brutos por diária, exigindo um sistema de cópias com verificação de checksum (xxHash64 ou MD5) e estações de offload com conexão Thunderbolt 4 / PCIe Gen4. Em contrapartida, a mesma diária rodando em ProRes 422 HQ em LogC4 gera aproximadamente 1.6 TB, reduzindo os requisitos de infraestrutura e acelerando a entrega para montagem.

6. Pipeline de Cor e Gerenciamento ACES / RCM

Na pós-produção moderna, o tratamento de sinais RAW e LOG é estruturado em torno de sistemas de gerenciamento de cor unificados, evitando transformações ad-hoc que degradem a precisão espectral.

DaVinci YRGB Color Managed (RCM) vs. ACES

1. ACES (Academy Color Encoding System):
   • O padrão ACES, mantido pela Academia de Artes e Ciências Cinematográficas (AMPAS) conforme a Documentação Oficial do ACES, utiliza o espaço ACES2065-1 (AP0) com codificação linear de ponto flutuante de 32 bits para armazenamento e arquivamento, e o espaço ACEScc / ACEScct (AP1) com codificação logarítmica para as ferramentas de gradação de cor.
   • Ao importar arquivos RAW, o DaVinci Resolve aplica a respectiva Transformação de Dispositivo de Entrada (IDT — Input Device Transform) diretamente a partir dos metadados do sensor para converter os dados lineares do Bayer para o espaço ACES.
   • Ao importar arquivos gravados em LOG, a IDT correspondente à curva (ex: Sony S-Log3 / S-Gamut3.Cine ou ARRI LogC4) lineariza os valores de código e mapeia as coordenadas cromáticas para o espaço ACES.
2. DaVinci Wide Gamut (DWG) / DaVinci Intermediate:
   • Espaço intermediário de ampla gama mantido pela Blackmagic Design, projetado para processar gradações de cor em espaço logarítmico com abrangência espectral superior aos limites do espaço Rec.2020 e P3-D65, facilitando a entrega simultânea em SDR (Rec.709) e HDR (Rec.2100 PQ / HLG), conforme os padrões ITU-R BT.709 e ITU-R BT.2100.

Reconstrução de Altas Luzes (Highlight Recovery)

Uma vantagem funcional do formato RAW em relação ao LOG no DaVinci Resolve é o recurso Highlight Recovery:

• Sensores de padrão Bayer contêm o dobro de fotossítios verdes em relação aos vermelhos e azuis (RGGB). Em situações de iluminação com dominância cromática intensa (como um pôr do sol ou luzes de neon), o canal verde pode atingir a saturação máxima (clipping elétrico) enquanto os canais vermelho e azul ainda preservam informação válida e não-saturada.
• No formato RAW, o algoritmo de reconstrução analisa os canais remanescentes não-saturados e sintetiza os detalhes de textura e luminância das altas luzes.
• No sinal LOG, como o desmosaico e a matriz de cor já foram aplicados na câmera, a saturação de um canal afeta permanentemente a conversão RGB/YCbCr, limitando a capacidade de recuperação de bordas estouradas na pós-produção.

7. Matriz de Decisão de Set: Quando Escolher RAW ou LOG

A decisão entre captar em RAW ou em LOG deve ser orientada por critérios operacionais objetivos e pelas restrições de cada projeto:

Perguntas Frequentes sobre RAW e LOG (FAQ Técnico)

Gravar em LOG transforma um vídeo comum de 8 bits em material profissional de cinema?

Não. O perfil LOG comprime uma faixa dinâmica ampla dentro de um espaço de valores reduzido. Quando gravado em profundidade de cor de 8 bits (apenas 256 níveis por canal), a posterior expansão de contraste no color grading gera posterização severa (banding) e ruído cromático digital. A utilização eficaz de perfis LOG exige, no mínimo, quantização de 10 bits (1.024 níveis) ou 12 bits (4.096 níveis).

Qual é a diferença fundamental entre arquivo RAW e perfil LOG?

O formato RAW armazena a leitura digital monocromática linear dos fotossítios sob o filtro Bayer antes do desmosaico e sem balanço de branco gravado no sinal, mantendo metadados abertos para processamento em pós-produção. O perfil LOG é uma curva de transferência optoeletrônica aplicada a um sinal já transformado em vídeo RGB/YCbCr na própria câmera pelo processador interno (ISP).

É possível reajustar o balanço de branco em um arquivo LOG gravado na câmera?

O ajuste em LOG é realizado através da gradação de cor tradicional (manipulação de ganhos de canais RGB no software de pós-produção). Diferente do formato RAW — onde o balanço de branco é recalculado a partir dos dados do sensor antes da matriz de cor —, correções extremas de temperatura de cor em arquivos LOG podem esticar a distribuição de valores de código de 10 bits e introduzir ruído nas sombras.

Por que o formato Sony X-OCN é classificado como RAW e não como LOG?

O Sony X-OCN (eXtended Tonal Range Original Camera Negative) é um formato RAW de 16 bits linear que utiliza compressão espacial wavelet sobre os dados pré-desmosaico do sensor das câmeras CineAlta (VENICE 2 e BURANO), preservando metadados de calibração sem aplicar transformações de gama logarítmica prévia no arquivo de imagem.

Todo formato RAW é totalmente livre de processamento de imagem?

Não. Formatos como o Blackmagic RAW (BRAW) utilizam uma arquitetura híbrida na qual etapas parciais de interpolação e redução de ruído são calculadas pelo hardware da câmera antes da gravação, gravando um container otimizado que reduz a carga de processamento na GPU da estação de edição. Em contrapartida, codecs como ARRIRAW e REDCODE RAW preservam a estrutura completa do mosaico Bayer para processamento integral em pós-produção.

Fontes Técnicas e Documentação Primária

Para aprofundamento rigoroso na engenharia de sensores e ciência da cor no cinema digital, consulte as publicações técnicas primárias dos fabricantes e órgãos normativos:

• ARRI: Dynamic Range in Digital Cinema Cameras White Paper (2022) — Análise técnica de Full Well Capacity, piso de ruído de leitura e arquitetura de sensores ALEV.
• ARRI: ARRI LogC4 Specification & Image Science — Equações da curva de transferência LogC4 e espaço de cor ARRI Wide Gamut 4 (AWG4).
• ARRI: ARRI ALEXA 35 Camera System Technical Overview — Especificações de gravação ARRIRAW e fluxos em Apple ProRes.
• Sony Professional: Technical Summary for S-Gamut3.Cine/S-Log3 and S-Gamut3/S-Log3 (PDF) — Equações matemáticas da OETF S-Log3 e espaços de cor S-Gamut.
• Apple Inc.: Apple ProRes RAW Technical White Paper (PDF) — Estrutura de dados não-demosaicados em container ProRes de alta eficiência.
• Apple Inc.: Apple ProRes Technical White Paper (PDF) — Especificações de taxas de bits, perfis 422 HQ e 4444 XQ e curvas logarítmicas.
• RED Digital Cinema: REDCODE RAW Understanding & Image Processing Pipeline (IPP2) — Arquitetura de demosaicing em 32-bit float e compressão wavelet proprietária.
• Blackmagic Design: Blackmagic RAW Technology & SDK — Arquitetura de desmosaico híbrido acelerado e controle de metadados.
• Blackmagic Design: DaVinci Resolve Color Management Architecture — Processamento de cor em ponto flutuante de 32 bits e pipelines RCM/ACES.
• Academy of Motion Picture Arts and Sciences (AMPAS): ACES — Academy Color Encoding System Documentation — Padrão internacional de transformações de cor IDT/ODT e espaços de cor AP0/AP1.
• International Telecommunication Union (ITU): Recommendation ITU-R BT.2100-2: Reference PQ and HLG HDR Standards — Funções de transferência eletro-óptica para masterização em alta faixa dinâmica.
• International Telecommunication Union (ITU): Recommendation ITU-R BT.709-6: Parameter values for HDTV standards — Parâmetros de codificação e espaço de cor de alta definição.
• International Telecommunication Union (ITU): Recommendation ITU-R BT.2020-2: Parameter values for UHDTV — Especificação de ampla gama de cores para Ultra-High Definition.
