O RadioMaster TX12 MKII consolidou-se como a principal referência de rádio ELRS compacto para pilotos de drones FPV e aeromodelos.
Ele combina 250 mW em ExpressLRS nativo, gimbals Hall mecânicos de alta resolução e a flexibilidade da baia JR traseira.
No ecossistema de controle moderno, a escolha do rádio dita a consistência da telemetria e reduz a latência nos comandos.
O TX12 RadioMaster integra o sistema operacional EdgeTX com recarga balanceada USB-C e autonomia para voos prolongados.

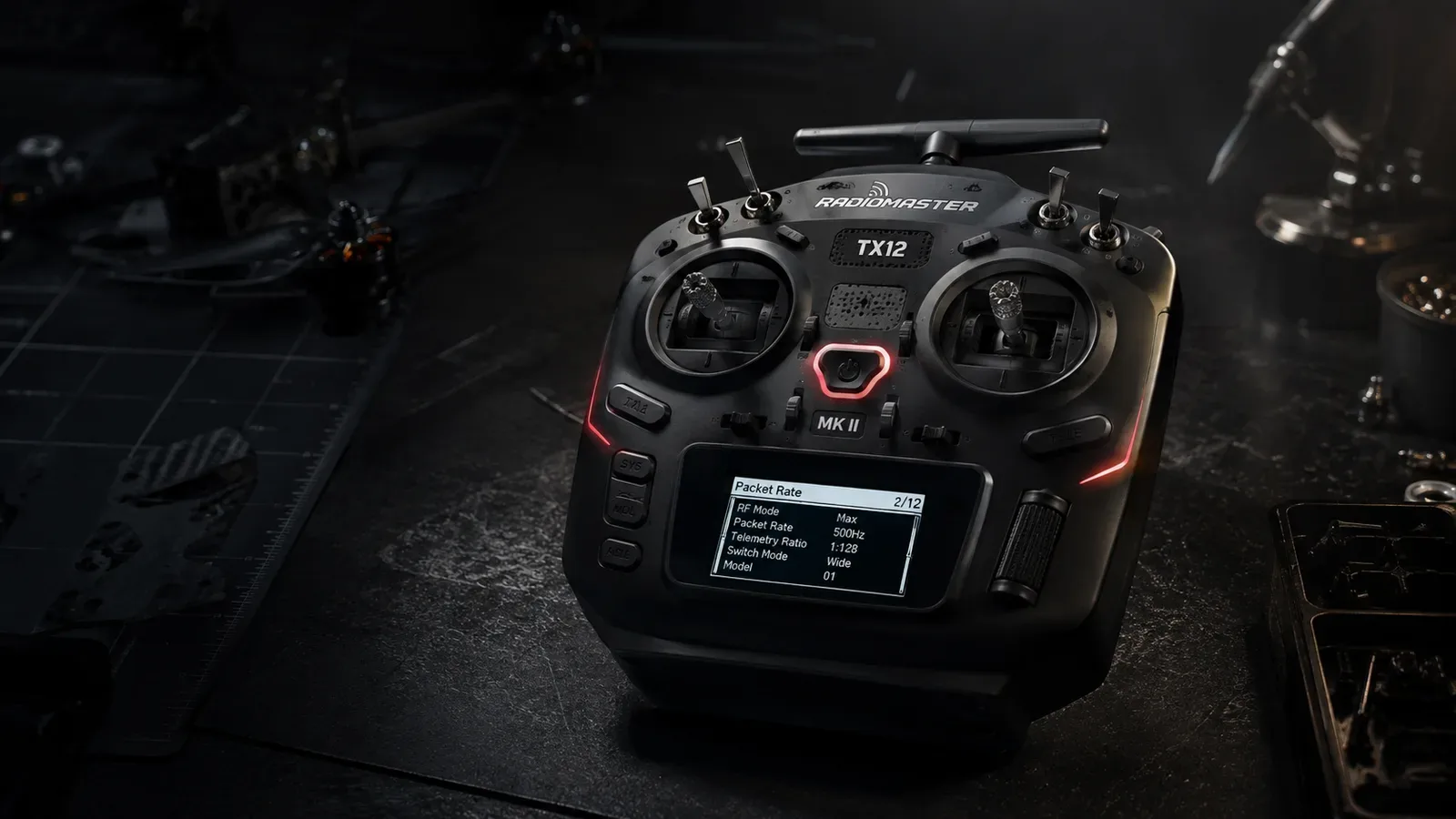

O que é o RadioMaster TX12 MKII e por que ele se destaca como rádio ELRS?
O RadioMaster TX12 MKII é um rádio transmissor compacto de 16 canais equipado com protocolo ExpressLRS (ELRS) nativo em 2,4 GHz e sistema EdgeTX. Ele se tornou referência de rádio ELRS por equilibrar gimbals magnéticos Hall V4.0, longo alcance e baia de expansão em chassi portátil.
Conhecido nas buscas e na comunidade técnica como TX12 RadioMaster, o equipamento preenche a lacuna entre controles tipo gamepad e consoles volumosos tradicionais. Ele atende pilotos que exigem ergonomia tradicional de dois sticks sem o peso excessivo na mochila de voo.
A arquitetura interna do RadioMaster TX12 elimina a dependência de receptores proprietários caros. Com taxas de até 1.000 Hz, o enlace de rádio ELRS entrega resposta sub-milissegundo para manobras ágeis de freestyle e corridas.
Pilares do RadioMaster TX12 no ecossistema de rádio ELRS:
1. Transceptor Semtech SX1280 integrado com até 250 mW de potência
2. Taxas de atualização contínuas de 150 Hz a 1.000 Hz para baixa latência
3. Gimbals Hall V4.0 com 4.096 passos de resolução e rolamentos duplos
4. Baia JR traseira aberta para Crossfire, ELRS Gemini ou módulos multiprotocolo
A combinação de rádio ELRS nativo com código aberto confere longevidade ao equipamento. O piloto atualiza receptor e transmissor via rede sem fio sem depender de cabos adaptadores complexos.
O que muda no RadioMaster TX12 MKII em relação à primeira geração?
A versão MKII substituiu a placa principal original por um circuito com melhor gerenciamento térmico e conversores DC-DC de baixo ruído. O modelo aposentou o antigo chip multiprotocolo CC2500 para integrar o transceptor Semtech SX1280 nativo, tornando-se um rádio ELRS de fábrica.
Na primeira edição do TX12, o piloto precisava encaixar um módulo externo na baia JR para conseguir operar com ExpressLRS. No TX12 MKII, o link de 2,4 GHz comunica-se diretamente com o processador central por barramento UART interno de alta velocidade.
O processador STM32 central recebeu mais memória para rodar o sistema operacional EdgeTX com fluidez em scripts Lua. O conector USB-C superior atua como interface de dados para simulador e atualização de firmware.
A porta USB-C inferior integra o gerenciador de recarga 2S balanceado. O piloto recarrega as células internas sem precisar remover as baterias do transmissor.
| Especificação de Engenharia | TX12 Original (Legado) | TX12 MKII ELRS (Atual) |
|---|---|---|
| RF Interna Padrão | Módulo CC2500 Multiprotocolo | Semtech SX1280 ExpressLRS 2.4 GHz |
| Potência Máxima Interna | ~100 mW (CC2500) | 250 mW selecionável via Lua |
| Gimbals de Stick | Potenciômetros analógicos | Efeito Hall V4.0 com rolamento duplo |
| Porta de Carregamento | Micro-USB lenta | USB-C com balanceador 2S QC 3.0 |
| Sistema Operacional | OpenTX padrão | EdgeTX de fábrica com suporte de toque/Lua |
| Antena | Fixa não dobrável | Antena monopolo dobrável e removível |
Como funcionam os gimbals Hall V4.0 e o ajuste de mecânica?
Os gimbals Hall V4.0 medem a posição dos sticks através de sensores magnéticos sem contato físico, eliminando o desgaste de trilhas condutivas. Essa tecnologia impede ruídos elétricos, zonas mortas e desvios de centro causados por poeira após meses de uso intenso.
A resolução de conversão analógico-digital de 12 bits dos sensores Hall entrega 4.096 passos discretos por eixo de rotação. Esse nível de amostragem reflete movimentos milimétricos dos dedos diretamente nos canais de controle do Betaflight.
O chassi do gimbal V4.0 no TX12 RadioMaster permite calibrar tensão de mola e fricção dos eixos. Os ajustes são feitos externamente por orifícios na carcaça traseira sem desmontar o rádio.
Ajustes mecânicos disponíveis nos gimbals Hall V4.0:
1. Tensão da mola de centralização (pitch e roll)
2. Fricção linear da fita de aceleração (throttle stick)
3. Catraca escalonada de throttle (opcional para asas fixas)
4. Ângulo de rotação dos sticks de controle (ajuste de ergonomia)
Pilotos que seguram o stick na ponta dos dedos ("pinchers") costumam aumentar a resistência das molas para retorno tátil imediato. Praticantes que pilotam com a polpa dos polegares ("thumbers") preferem tensão suave para minimizar a fadiga muscular em treinos longos.
Alimentação e baterias: 18650, 21700 ou pack LiPo dedicado?

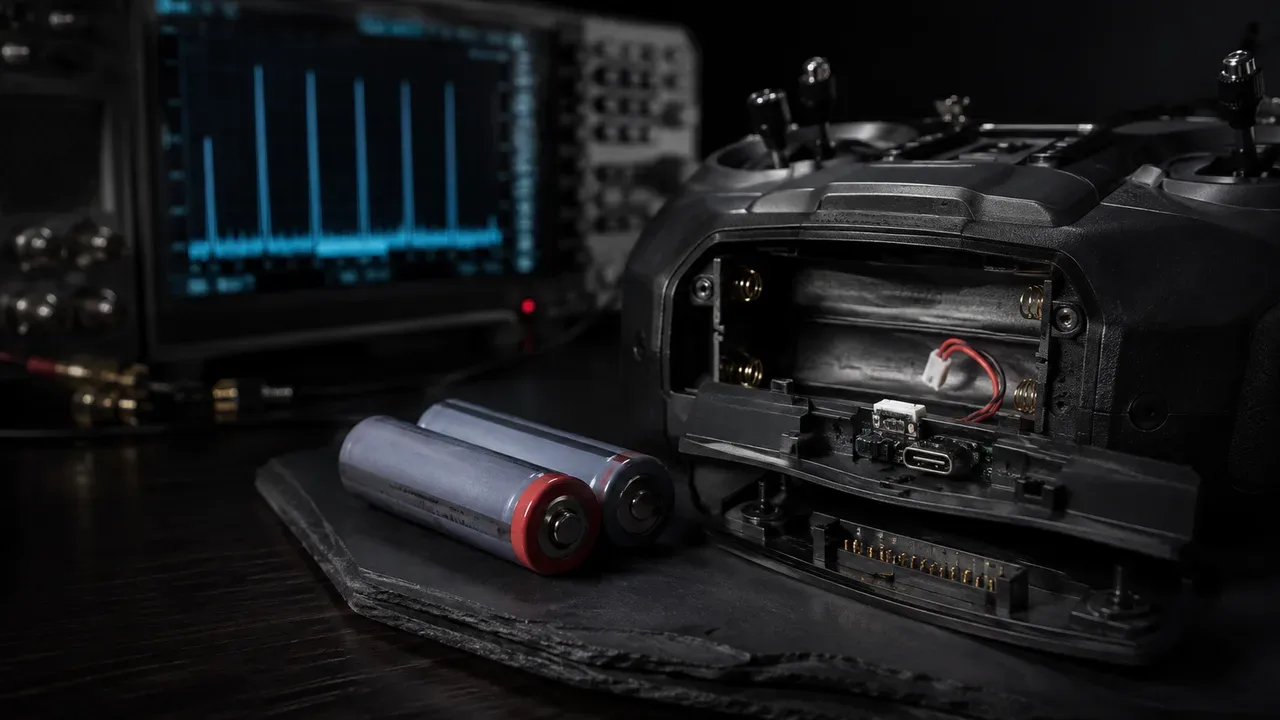

O compartimento traseiro do TX12 MKII acomoda duas células 18650 em suporte serial 2S incluso na embalagem original. A tensão nominal é de 7,4 V, com pico de 8,4 V e corte de segurança em 6,4 V no EdgeTX.
Duas células 18650 de 3.500 mAh fornecem mais de 10 horas de autonomia contínua. A medição considera a RF interna operando em potência dinâmica de 100 mW.
Células no padrão 21700 não cabem no berço padrão sem modificações na tampa traseira. Quem busca maior densidade pode instalar baterias 2S LiPo de perfil baixo no plugue JST-XH balanceador.
A recarga interna é realizada pela porta USB-C na base do transmissor. O circuito interno possui conversor elevador com limitador a 2 A e equalizador de carga célula a célula.
Como configurar o ExpressLRS no rádio ELRS RadioMaster TX12?
A configuração do ExpressLRS no TX12 RadioMaster é gerenciada diretamente pelo script oficial ExpressLRS.lua no EdgeTX. O módulo interno de rádio ELRS comunica-se com a placa central por barramento serial UART em 400.000 ou 921.600 bauds.
Para acessar as opções do link, o piloto abre o menu de ferramentas do sistema e executa o utilitário Lua. As alterações de potência, taxa de pacotes e telemetria entram em vigor imediatamente sem reiniciar o rádio.
Passos para pareamento e setup inicial:
1. Ligue o rádio e abra o menu SYS -> SD Card -> Scripts -> Tools.
2. Execute o script ExpressLRS.lua para ler os registradores do SX1280.
3. Configure a taxa de pacotes desejada: 150 Hz, 250 Hz, 500 Hz ou 1.000 Hz.
4. Defina a potência de transmissão: Dynamic Power (10 mW a 250 mW).
5. Ative a frase de pareamento (Binding Phrase) idêntica à do receptor do drone.
O recurso de potência dinâmica (Dynamic Power) analisa o RSSI e Link Quality (LQ) em tempo real. Enquanto o modelo voar próximo, o rádio transmite em 10 mW ou 25 mW para poupar bateria e evitar aquecimento.
Quando o drone navega atrás de árvores ou barreiras, a potência escala automaticamente até 250 mW. Esse mecanismo sustenta o enlace estável sem demandar intervenção manual do piloto.
Para documentação completa, consulte o guia oficial do ExpressLRS e o repositório no GitHub ExpressLRS.
Expansão com a baia JR: Crossfire e Gemini no mesmo rádio
A baia padrão Micro/JR na traseira do RadioMaster TX12 permite acoplar módulos externos em frequências alternativas. A porta disponibiliza pinos de alimentação direta da bateria, aterramento e linha serial CRSF de alta velocidade.
Essa flexibilidade transforma o rádio em uma estação versátil para módulos TBS Crossfire ou ExpressLRS Gemini em 915 MHz. O piloto alterna entre a RF interna de 2,4 GHz e o transmissor externo pelo menu de modelos do EdgeTX.
Configuração de saída no menu Model Setup do EdgeTX:
Internal RF: Mode -> CRSF (ou OFF caso utilize módulo externo)
External RF: Mode -> CRSF | Baudrate -> 400k (ou 921k para módulos recentes)
Ao ativar um módulo externo de 1 W ou 2 W de potência, verifique a demanda de corrente total da bateria. Módulos de potência extrema exigem alimentação auxiliar via conector XT30 dedicado para não sobrecarregar as trilhas da placa.

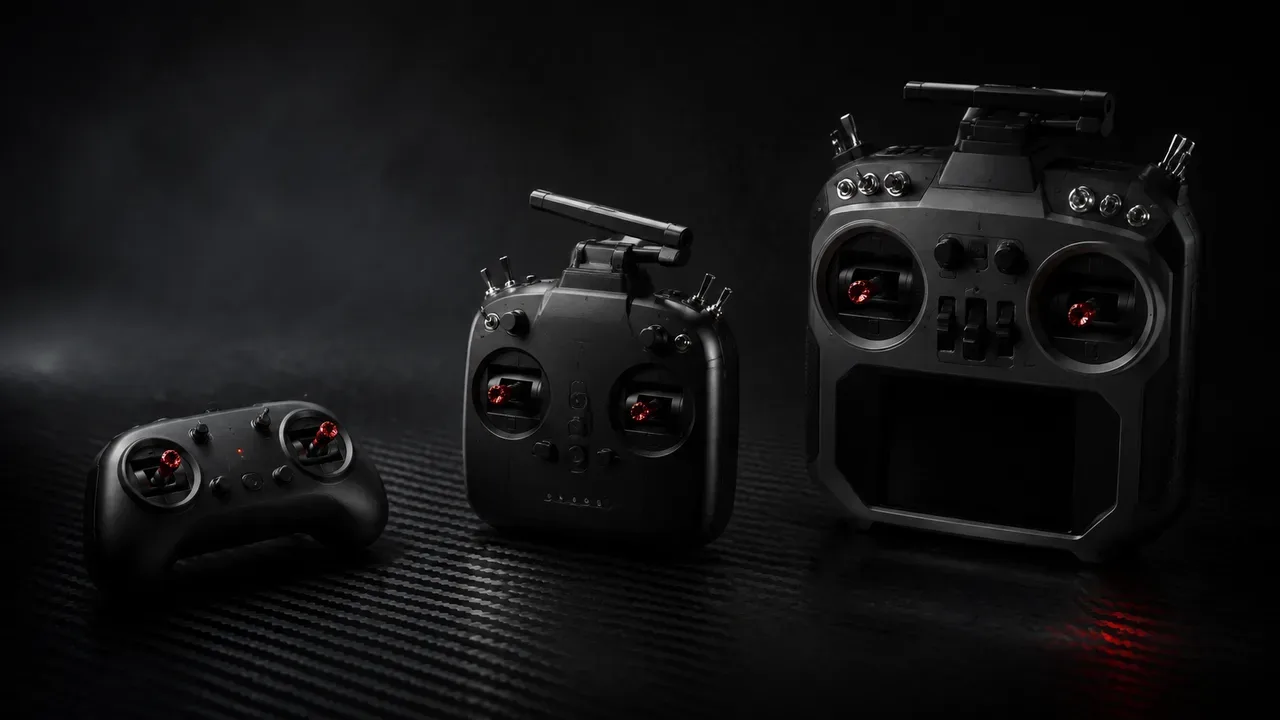

RadioMaster TX12 vs. Pocket vs. Boxer: qual rádio ELRS escolher?
A escolha entre TX12 MKII, Pocket e Boxer depende da preferência ergonômica e da potência de RF necessária para o voo. O RadioMaster TX12 equilibra o formato ultraportátil do Pocket com os controles completos e a precisão mecânica do Boxer.
O RadioMaster Pocket adota o formato compacto de controle de videogame com mini gimbals e sticks removíveis. É indicado para mochilas leves e treinos rápidos, mas o curso curto dos sticks reduz a sensibilidade em manobras finas.
O RadioMaster Boxer adota formato de caixa integral com gimbals grandes e módulo ELRS de 1.000 mW com ventoinha. Ele atende pilotos que preferem pilotagem na ponta dos dedos e não priorizam compacidade na mochila.
O RadioMaster TX12 MKII ocupa o ponto ideal de equilíbrio da linha. Ele traz dois botões rotativos superiores para controle de tilt de câmera e chassi confortável para sessões extensas de voo.
Como rádio ELRS versátil, o TX12 RadioMaster oferece o melhor custo-benefício para quem busca sticks médios e baia JR expansível.
| Critério de Comparação | RadioMaster Pocket | RadioMaster TX12 MKII | RadioMaster Boxer |
|---|---|---|---|
| Categoria de Formato | Gamepad Ultracompacto | Compacto Tradicional | Caixa Integral (Full Size) |
| Tamanho dos Gimbals | Mini Hall (curso curto) | Médios Hall V4.0 | Full Size Hall V4.0 / AG01 |
| Potência Máxima Interna | 250 mW ELRS | 250 mW ELRS | 1.000 mW (1 Watt) ELRS com ventoinha |
| Chaves e Controles | 4 botões + 2 toggles | 6 toggles + 2 rotativos | 6 toggles + 2 rotativos + 6 posições |
| Formato de Bateria | 2× 18650 | 2× 18650 / 2S Pack | 2× 21700 / 2S Pack 6.200 mAh |
| Peso com Baterias | ~288 g | ~480 g | ~650 g |
| Aplicação Principal | Mochila leve / Iniciantes | Freestyle / Cinema FPV versátil | Sets pesados / Long Range extremo |
Como navegar e customizar o EdgeTX no display monocromático
A navegação no EdgeTX do RadioMaster TX12 é realizada por um dial giratório de metal e três teclas de atalho à esquerda. O display LCD monocromático de 128×64 pixels entrega leitura nítida sob luz solar intensa com consumo mínimo de bateria.
A interface do EdgeTX permite calibrar curvas de expo, mixagens de canais e modos de voo com agilidade. Scripts Lua adicionais exibem telemetria gráfica de tensão por célula e consumo de corrente em tempo real.
Em filmagens cinemáticas, configure avisos sonoros e vibração hática para bateria baixa e perda de link. Essa rotina previne acidentes por desligamento ou interrupção repentina de comando.
Consulte os diagramas de engenharia no Portal Oficial da RadioMaster. Para limites de frequência e homologação, verifique as normas da ANATEL.
O que o manual do RadioMaster TX12 MKII orienta para configuração inicial?
O manual do RadioMaster TX12 MKII prescreve calibrar os gimbals Hall no primeiro boot e fixar a faixa de tensão da bateria no EdgeTX. Essa sequência garante leitura analógica precisa dos sticks e evita desligamento involuntário durante o voo.
A calibração dos eixos é acessada no menu SYS, na aba Hardware, selecionando Calibration. O operador move os sticks em cruz até os batentes laterais com suavidade, evitando forçar os cantos diagonais.
Para o link de telemetria, o manual orienta o pareamento do ExpressLRS interno via script Lua no EdgeTX. Ao selecionar [Bind], o rádio busca receptores em escuta com a mesma frase de ligação (binding phrase).
O ajuste de fail-safe deve ser programado na aba Model Setup antes de armar os motores. Ajuste o modo para No Pulses ou envie aceleração nula (0% throttle) aos canais do Betaflight para segurança.
| Interface Física | Localização no Chassi | Função de Engenharia Prescrita no Manual |
|---|---|---|
| USB-C Superior | Topo do transmissor | Interface HID de simulador e atualização de firmware EdgeTX |
| USB-C Inferior | Base inferior do rádio | Entrada de alimentação QC 3.0 com balanceador para baterias 2S |
| Slot MicroSD | Compartimento inferior | Armazenamento de sons, modelos, scripts Lua e logs de voo |
| Conector 3.5 mm | Painel superior | Saída de áudio para fones de ouvido e porta DSC de treino |
| Baia JR Micro | Painel traseiro | Encaixe de módulos RF externos com barramento UART de alta velocidade |
Perguntas frequentes sobre o RadioMaster TX12 MKII
O que é o RadioMaster TX12 MKII e por que ele é procurado como rádio ELRS?
O RadioMaster TX12 MKII é um rádio transmissor compacto de 16 canais com protocolo ExpressLRS interno de 250 mW e sistema EdgeTX. Ele é a principal escolha de rádio ELRS para pilotos que exigem gimbals Hall V4.0 e baia JR em formato portátil.
O TX12 RadioMaster já vem pronto para voar ou precisa de módulo externo?
A versão MKII ELRS do TX12 RadioMaster traz o transceptor Semtech SX1280 embutido na placa principal. Ele conecta diretamente a receptores ExpressLRS de 2,4 GHz pelo script Lua sem necessidade de módulos externos.
Onde encontrar e como consultar o manual oficial do RadioMaster TX12 MKII?
O manual em PDF está disponível para download no repositório de suporte da RadioMaster. Ele detalha diagramas elétricos, atribuição de pinos da baia JR e mapas de menus do EdgeTX.
Como atualizar o firmware do ExpressLRS interno no TX12 MKII?
A atualização é feita via Wi-Fi pelo ExpressLRS Configurator oficial. Ative a rede Wi-Fi interna pelo script Lua e envie o arquivo compilado diretamente pelo navegador.
Qual bateria é recomendada para o RadioMaster TX12 MKII?
Utilize duas células de íon de lítio 18650 de alta capacidade com polo plano em suporte serial. Packs customizados 2S LiPo com plugue balanceador também funcionam com segurança total.
É possível usar o RadioMaster TX12 MKII em simuladores no computador via USB?
Sim, conecte o cabo USB na porta superior e selecione o modo Joystick no EdgeTX. O rádio é reconhecido nativamente pelo computador sem exigir drivers proprietários adicionais.
O RadioMaster TX12 MKII aceita módulo externo TBS Crossfire ou ExpressLRS 915 MHz?
Sim, a baia traseira padrão Micro/JR suporta módulos externos Crossfire e ELRS. A seleção de saída de rádio é alternada diretamente no menu Model Setup do EdgeTX.
Conclusão: quando vale a pena investir no RadioMaster TX12 MKII?
O RadioMaster TX12 MKII é o investimento ideal para quem deseja um rádio ELRS versátil, durável e com excelente pegada mecânica. Ele elimina o desconforto dos controles miniatura sem exigir o transporte de um rádio de grandes dimensões.
Para filmagens profissionais e voos freestyle que exigem ExpressLRS a 250 mW e baia JR expansível, o TX12 RadioMaster entrega engenharia robusta. Seus gimbals Hall garantem precisão duradoura com excelente custo-benefício no mercado brasileiro.
