OSD no Drone FPV: O Que É, MAX7456 vs Digital HD e Guia de Configuração

O OSD (On-Screen Display) no drone FPV projeta telemetria em tempo real sobre o vídeo. Ele informa a tensão por célula, o consumo em miliamperes-hora, o sinal de rádio e as coordenadas de retorno.

Sem essa instrumentação sobreposta, o piloto opera em voo cego em relação à integridade da aeronave. Baterias de polímero de lítio sofrem quedas severas de tensão sob aceleração vigorosa.

A perda dessa referência energética causa cortes repentinos de sustentação (brownouts) e quedas graves. O esgotamento químico abaixo de 3,0 volts por célula danifica a bateria para sempre.

O OSD atua como o painel primário de sobrevivência e diagnóstico do piloto em manobras precisas. Na cinematografia aérea e no voo acrobático, cada segundo de decisão depende dessa clareza.

O Que É OSD no Drone FPV e Qual Sua Função Principal

O OSD no drone FPV é uma camada gráfica de instrumentação projetada diretamente sobre o vídeo da câmera. Sua função primordial é garantir a segurança da aeronave. Ele informa o estado da bateria, a integridade do link de rádio e a orientação espacial em tempo real.

Nos primórdios do aeromodelismo, os módulos de OSD funcionavam como placas pesadas e independentes instaladas entre a câmera e o transmissor. Elas capturavam sinais de sensores analógicos externos com fiação volumosa.

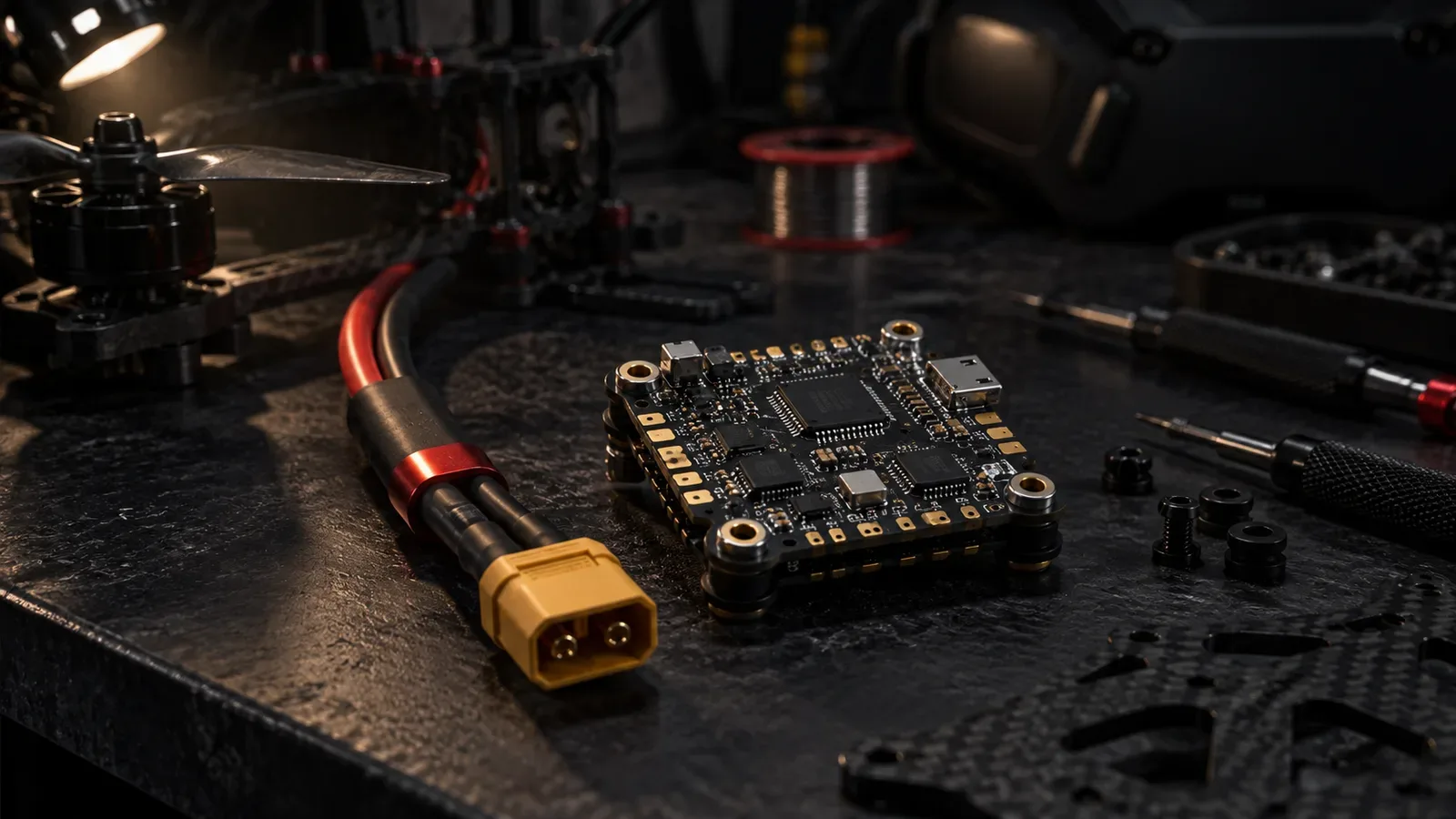

A evolução dos microcontroladores ARM integrou a telemetria diretamente nas controladoras de voo (Flight Controllers). A controladora lê os sensores internos e gera texto dinâmico atualizado dezenas de vezes por segundo.

O OSD moderno desempenha três funções vitais para o piloto:

1. Gestão de Energia: Monitora a tensão celular e a corrente em tempo real, indicando a hora exata de pousar.
2. Saúde de Radiofrequência: Aponta a margem do sinal de rádio antes que o drone entre em failsafe.
3. Navegação e Resgate: Exibe rumo de retorno (home arrow), distância e coordenadas caso a aeronave caia em vegetação densa.

A leitura dessas métricas elimina palpites durante o voo. O piloto concentra sua atenção na tomada cinematográfica sabendo que alertas visuais piscarão em caso de anomalia.

OSD Analógico vs OSD Digital HD: MAX7456 versus Canvas Mode

A diferença fundamental entre o OSD analógico e o digital reside no local onde os gráficos são gerados. O analógico utiliza o chip MAX7456 na própria controladora para sobrepor caracteres em vídeo composto. O digital transmite pacotes seriais para que a unidade de ar renderize fontes em alta definição.

No padrão analógico tradicional, o chip Maxim Integrated MAX7456 ou o clone AT7456E recebe o sinal CVBS da câmera FPV. O microcircuito sincroniza com as linhas de varredura NTSC ou PAL e injeta pixels monocromáticos no vídeo.

Essa tecnologia apresenta limitações físicas severas de resolução. O padrão NTSC suporta apenas 30 colunas por 13 linhas de caracteres. O PAL entrega 30 colunas por 16 linhas com gráficos monocromáticos pixelados.

Conforme detalhado no datasheet do MAX7456 da Analog Devices, os caracteres ficam armazenados em uma memória EEPROM interna. O circuito analógico não suporta fontes coloridas nem curvas suavizadas.

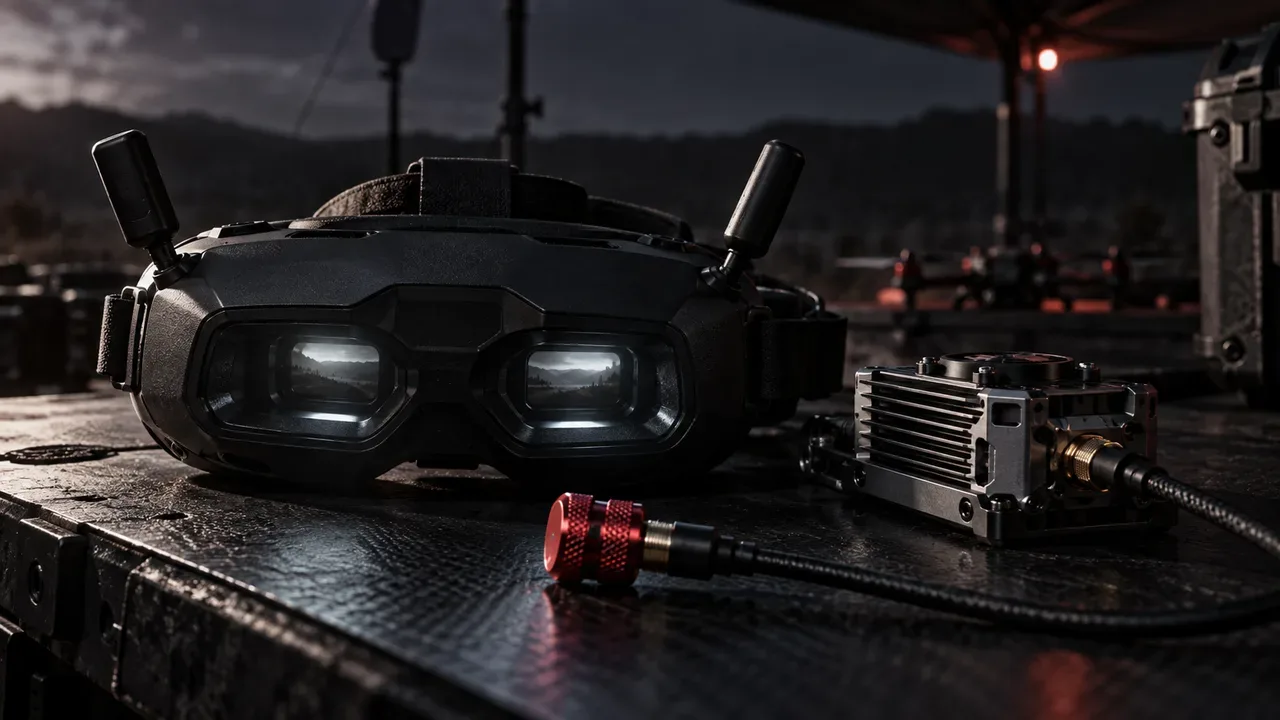

Por outro lado, os ecossistemas digitais em alta definição (DJI O3, DJI O4, Walksnail e HDZero) dispensam esse chip na controladora. A controladora envia a telemetria bruta via porta serial UART utilizando o protocolo MSP DisplayPort, conhecido como Canvas Mode.

A unidade digital de transmissão recebe os dados e renderiza os elementos diretamente nos óculos a 720p ou 1080p. A grade expande para 53 colunas por 20 linhas, permitindo tipografia nítida e ícones coloridos.

A arquitetura digital simplifica o desenho da placa de controle. A documentação do Betaflight sobre MSP DisplayPort destaca que o Canvas Mode elimina falhas históricas de fontes analógicas corrompidas.

Elementos Essenciais de Telemetria: O Que Não Pode Faltar na Tela

Os elementos essenciais do OSD dividem-se em sobrevivência energética, integridade de sinal e navegação de resgate. A tela deve exibir obrigatoriamente a tensão média celular, os miliamperes consumidos e a qualidade do link. Os avisos de emergência e a seta de retorno completam o painel de sobrevivência.

A disposição dos dados sobre a imagem deve respeitar a visão periférica humana. Poluir o centro da tela impede o piloto de enxergar obstáculos e nuances de iluminação.

Para assegurar consistência operacional, organize as informações em três níveis funcionais:

1. Camada de Sobrevivência (Inferior Esquerdo e Centro)

• Tensão Celular (Avg Cell Voltage): Exibe a voltagem individual ponderada da bateria em tempo real.
• Consumo Total (mAh Drawn): Contabiliza a capacidade consumida da bateria desde a decolagem.
• Avisos de Emergência (Warnings): Mensagens intermitentes no centro da tela para avisos de bateria baixa ou superaquecimento.

2. Camada de Sinal e Tempo (Cantos Superiores)

• Link Quality (LQ): Taxa percentual de pacotes recebidos pelo rádio controle.
• Potência RSSI (RSSI dBm): Nível de potência eletromagnética recebida na antena receptora.
• Tempo de Voo (Fly Time): Cronômetro automático ativado assim que os motores armam.

3. Camada de Navegação (Topo e Borda Direita)

• Seta de Retorno (Home Direction): Indicador visual que aponta a direção do ponto de decolagem.
• Distância da Base (Home Distance): Medição métrica linear calculada por triangulação de satélites GPS.
• Satélites Conectados (GPS Sats): Contagem de satélites travados, exigindo ao menos 8 para retorno seguro.
• Coordenadas GPS (GPS Coords): Latitude e longitude decimais gravadas no vídeo para localização em quedas.

Operadores profissionais de cinema FPV configuram chaves no rádio para alternar perfis de tela. Um perfil limpo exibe apenas bateria nas filmagens, enquanto o perfil completo atende aos testes de voo.

Monitoramento de Bateria: Tensão por Célula, Sag e Prevenção de Brownout

O monitoramento correto de bateria pelo OSD deve priorizar a tensão média por célula e os miliamperes consumidos em vez da tensão total. A queda passageira de tensão sob aceleração vigorosa é esperada, mas quedas contínuas abaixo de 3,50 volts exigem pouso imediato.

Uma célula de LiPo convencional opera com 4,20 volts quando totalmente carregada. Baterias LiHV atingem 4,35 volts por célula na carga plena.

Durante subidas velozes, a corrente dos quatro motores pode superar 120 amperes. Esse consumo provoca uma queda transitória na voltagem percebida nos terminais, fenômeno chamado de voltage sag.

Quando o piloto alivia o acelerador, a voltagem se recupera parcialmente. Por isso, observar a tensão total de um pacote 6S confunde o piloto durante manobras arrojadas.

O elemento Avg Cell Voltage normaliza a leitura dividindo a tensão total pelo número de células. Ele estabelece limites operacionais claros:

• Faixa Normal de Voo: 3,70 V a 4,10 V por célula em cruzeiro.
• Início do Retorno: 3,60 V por célula em aceleração moderada.
• Pouso Obrigatório: 3,50 V por célula sob carga leve.
• Zona de Degradação Química: abaixo de 3,00 V em repouso.

O guia de bateria do Betaflight recomenda calibrar o sensor de corrente usando um amperímetro digital na bancada. O monitoramento conjunto de tensão e mAh Drawn garante que o piloto consuma no máximo 80% da capacidade total da bateria.

Telemetria de Rádio: Link Quality (LQ) versus RSSI em dBm

O Link Quality (LQ) é a métrica mais confiável de integridade de controle no OSD porque avalia os pacotes decodificados com sucesso. O RSSI em dBm indica apenas a potência eletromagnética bruta, podendo mascarar situações com forte interferência externa onde comandos são perdidos.

No passado, receptores exibiam o RSSI em uma escala percentual de 0% a 100%. Essa escala gerava falsa segurança, caindo de forma abrupta nos limites de alcance.

Protocolos modernos como ExpressLRS e TBS Crossfire utilizam decibéis-miliwatt (dBm). Essa escala logarítmica reflete o limiar real do hardware.

Um transceptor a 2,4 GHz pode sustentar controle estável mesmo com sinal fraco de -105 dBm. Já um sinal forte de -70 dBm em área urbana pode perder comandos devido à poluição de redes locais.

Por esse motivo, o Link Quality é a referência definitiva de segurança. A fórmula calcula a relação percentual direta:

LQ = (Pacotes Válidos Recebidos ÷ Pacotes Enviados) × 100

Conforme o portal de sinal do ExpressLRS, aborte o voo se o LQ cair abaixo de 80%. A exibição conjunta no formato 100:-85 combina percentual de pacotes e potência instantânea.

No cenário nacional, a radiocomunicação deve respeitar a Resolução ANATEL nº 680/2017 e as regras do Ato ANATEL nº 14448/2017. Voar monitorando a telemetria impede quedas acidentais em áreas habitadas.

Como Configurar o OSD no Betaflight: Passo a Passo Prático

Configurar o OSD no Betaflight exige conectar a controladora e ativar a função na aba geral. O posicionamento dos elementos ocorre na aba dedicada de OSD. Em sistemas analógicos, use o Font Manager para gravar fontes na memória da placa.

Siga estas etapas práticas para deixar seu painel de voo pronto para a operação:

Passo 1: Habilitação da Função OSD

1. Abra o Betaflight Configurator e conecte sua controladora via cabo USB.
2. Acesse a aba Configuração (Configuration) no menu à esquerda.
3. Localize o painel de Outros Recursos (Other Features).
4. Ative a opção OSD e clique em Salvar e Reiniciar.

Passo 2: Configuração de Portas para Sistemas Digitais HD

Para unidades digitais como DJI O3 ou Walksnail, configure a porta serial:

1. Acesse a aba Portas (Ports).
2. Identifique a UART onde os fios TX e RX estão soldados.
3. Na coluna de Periféricos, selecione MSP + DisplayPort a 115200 bauds.
4. Salve e reinicie a placa. O manual da DJI O3 Air Unit confirma essa etapa para habilitar o modo Canvas.

Passo 3: Posicionamento dos Elementos na Tela

1. Abra a aba OSD no Betaflight Configurator.
2. Selecione o padrão de vídeo: escolha PAL ou NTSC para analógico, ou HD para digital.
3. Marque os elementos prioritários de bateria, rádio, tempo e navegação.
4. Arraste os elementos para as extremidades da tela, mantendo a visão central limpa.

Passo 4: Atualização de Fontes Analógicas (Font Manager)

Em drones analógicos, conecte a bateria para alimentar o chip MAX7456 ou AT7456E. No rodapé da aba OSD, clique em Font Manager, escolha a fonte desejada e clique em Upload Font. Esse procedimento evita erros de texto na tela.

Diagnóstico de Falhas: OSD Sumindo, Caracteres Corrompidos e Soluções

As falhas mais frequentes em OSD decorrem de ruído elétrico dos motores, memórias de fontes desatualizadas e conexões seriais invertidas. O desaparecimento dos dados sob aceleração total é corrigido soldando um capacitor de baixo ESR nos terminais da bateria.

Confira as correções recomendadas para as falhas mais comuns de bancada e campo:

1. OSD Some em Aceleração Máxima (Punch-out Drop):

   • Causa: Picos elétricos causados pela frenagem dos motores travam o barramento SPI do chip AT7456E.
   • Solução: Solde um capacitor Low-ESR (470 µF a 1.000 µF, 35V para 4S ou 50V para 6S) nos terminais da bateria com diodo TVS.

2. Caracteres Ilegais ou Letras Interrogativas no Analógico:

   • Causa: Incompatibilidade entre a versão do firmware e a tabela de fontes gravada no chip de vídeo.
   • Solução: Conecte a bateria no drone e recarregue as fontes oficiais pelo Font Manager no Betaflight.

3. Vídeo Nítido mas Sem Telemetria nos Óculos Digitais:

   • Causa: Inversão física dos fios TX e RX ou desativação da porta serial MSP.
   • Solução: Conecte o pino TX da placa ao RX da unidade de ar, e o pino RX da placa ao TX da unidade.

4. Linhas Horizontais Cortando o Texto:

   • Causa: Laço de terra (ground loop) entre a câmera FPV, a controladora e o transmissor.
   • Solução: Conecte o terra da câmera e do transmissor no mesmo pad comum de aterramento da controladora.

Perguntas Frequentes sobre OSD no Drone FPV

O que significa a sigla OSD em drones?

OSD significa On-Screen Display, ou exibição na tela em tradução literal. No contexto do FPV, refere-se à tecnologia que sobrepõe métricas e telemetria de voo em tempo real sobre o vídeo nos óculos.

Por que meu OSD analógico sumiu mantendo o vídeo da câmera?

O sumiço da telemetria analógica costuma decorrer de travamento do chip MAX7456 ou AT7456E por ruído elétrico dos motores. Soldar um capacitor de baixo ESR na entrada da bateria estabiliza a tensão e corrige a falha.

Qual a diferença entre OSD analógico e OSD digital?

O OSD analógico gera gráficos monocromáticos na controladora via chip MAX7456 antes do envio do sinal de vídeo. O OSD digital transmite pacotes seriais para que a unidade receptora renderize fontes coloridas em alta resolução.

Quais elementos são indispensáveis para um voo seguro?

Os dados indispensáveis são a tensão média por célula, os miliamperes consumidos, a qualidade do sinal de rádio e os avisos de emergência. A seta de retorno e as coordenadas GPS garantem a recuperação da aeronave.

Como calibrar a medição de bateria no Betaflight?

Meça a voltagem da bateria conectada usando um multímetro de precisão na bancada. Em seguida, acesse a aba Energia e Bateria no configurador e ajuste a escala até que o valor na tela corresponda ao multímetro.

É possível alternar telas de OSD durante o voo?

Sim, o Betaflight permite configurar até três perfis de OSD acionados por uma chave no rádio. Essa flexibilidade possibilita alternar entre uma tela limpa para filmagens e um painel completo para monitoramento.
