A navegação determinística decorre da fusão entre visão rápida e sensores inerciais. Em galpões industriais ou estúdios blindados, drones de cinema FPV operam sem sinal GNSS.
Em estruturas de concreto armado ou palcos com isolamento metálico, satélites sofrem atenuação severa de até 40 dB. Esse bloqueio desativa modos autônomos comuns e expõe aeronaves pesadas a derivas espaciais críticas.
A Odometria Visual-Inercial (VIO) resolve a escala métrica ao integrar altímetros a laser Time-of-Flight. O erro relativo de posição cai para menos de 1% da distância percorrida.
Essa estabilidade milimétrica viabiliza tomadas cinematográficas complexas e trajetórias aéreas automatizadas para efeitos visuais de alta fidelidade.
O que é odometria visual-inercial e por que o cinema precisa dela?
A odometria visual-inercial calcula a trajetória espacial completa da aeronave em seis graus de liberdade em tempo real. O sistema estima continuamente a posição (x, y, z) e a orientação angular (roll, pitch, yaw).
Câmeras isoladas sofrem com a indeterminação de escala geométrica. Elas não distinguem um deslocamento curto próximo de um movimento longo distante.
A unidade inercial (IMU) introduz a magnitude constante da gravidade local (g ≈ 9.80665 m/s^2). Esse vetor fornece a referência física necessária para calcular a escala métrica exata.
Em sets fechados, estruturas de aço e geradores elétricos distorcem bússolas magnéticas convencionais. O VIO dispensa bússolas magnéticas, orientando a aeronave unicamente por geometria visual e inércia.
Galpões fabris, estúdios com painéis de LED e túneis recebem voos controlados com margem milimétrica. Diretores realizam tomadas dinâmicas sem colocar a equipe em perigo.
Por que sensores rolling-shutter inviabilizam a navegação confinada?
Obturadores rolling-shutter inviabilizam a navegação visual porque expõem a matriz de pixels sequencialmente linha a linha. Durante acelerações ou vibrações da célula, cada linha registra uma orientação angular diferente.
Esse descompasso temporal causa o efeito gelatinoso (jello), deformando linhas retas e feições ópticas. Na geometria epipolar, a correspondência entre dois quadros exige rigidez perspectiva fundamental:
x_2^T × E × x_1 = 0
Na formulação, E = [t]_× × R representa a matriz essencial do sistema. Ela combina a rotação rígida R e o vetor de translação t.
Quando vibrações mecânicas de motores entre 150 Hz e 300 Hz atingem a câmera, a premissa rígida quebra. O estimador rejeita pontos válidos ou calcula velocidades falsas, provocando divergência do voo.
Sensores com obturador global (global shutter) expõem todos os pixels simultaneamente no mesmo instante temporal. A imagem congela o movimento sem distorção geométrica.
Essa captura síncrona permite correlacionar amostragens da IMU a 1.000 Hz com feições visuais sem defasagem temporal residual.
| Parâmetro Técnico | Sensor Rolling-Shutter (Inadequado) | Sensor Global-Shutter (Padrão de Cinema) |
|---|---|---|
| Mecanismo de exposição | Varredura linha a linha (15 µs por linha) | Integração simultânea em toda a matriz |
| Comportamento sob vibração | Distorção geométrica ondulada (jello) | Imagem perfeitamente estática e nítida |
| Validade da restrição epipolar | Quebrada durante translações e giros | Preservada integralmente em 6 graus de liberdade |
| Latência temporal entre cantos | Variação de até 16 ms entre topo e base | Tempo de amostragem idêntico (Δt = 0) |
| Taxa de rejeição de inliers | Elevada (> 45% de perda de rastreio) | Baixa (< 4% de ruído residual de re-projeção) |
Como o filtro EKF3 funde IMU, visão e LiDAR para resolver a escala métrica?
O filtro de Kalman estendido EKF3 combina as predições rápidas da IMU com correções visuais e altimétricas. A IMU estima posição, velocidade e atitude a taxas elevadas de até 1 kHz.
Para conter o desvio inercial acumulado, a visão computacional atua entre 30 Hz e 60 Hz aplicando restrições relativas. O cálculo adota a preintegração em variedades do grupo SO(3). A formulação provém seminalmente do projeto VINS-Mono.
A equação de inovação do filtro calcula a diferença entre o estado previsto e a pose visual observada:
y_k = z_k - h(x_k)
Na equação, z_k representa a pose medida pela câmera e h(x_k) representa a observação projetada pelo modelo.
Para evitar que anomalias desestabilizem o voo, o EKF3 aplica um teste estatístico com a distância de Mahalanobis:
γ_k = y_k^T × S_k^(-1) × y_k ≤ χ^2_thresh
Aqui, S_k é a matriz de covariância da inovação e χ^2_thresh é o limiar de corte qui-quadrado.
Se um refletor cênico ofuscar a lente ou um ator cruzar o campo do sensor, o resíduo supera o limiar. O filtro descarta imediatamente a medição, mantendo o controle inercial firme e sem trancos.
A inclusão de telêmetros a laser Time-of-Flight amarra a coordenada vertical ao solo real. O drone paira imóvel sem sofrer com variações de pressão do ar geradas pelas hélices.
[ CÂMERAS GLOBAL SHUTTER ] [ TELEMETRIA IMU 1 kHz ]
(Amostragem óptica síncrona) (Acelerações lineares e giro)
| |
v v
+---------------------+ +---------------------+
| Pipeline Visual VIO | | Preintegração IMU |
| (Extração FAST/ORB) | | (Variedades SO(3)) |
+----------+----------+ +----------+----------+
| |
+----------------+----------------+
|
v
+-------------------------+
| EKF3 Fusão 6-DoF | <--- [ LiDAR ToF / Fluxo ]
| (Gating Qui-Quadrado) | (Altitude AGL real)
+------------+------------+
|
v
+-------------------------+
| Estimativa de Trajetória|
| (Posição e Atitude 60Hz)|
+-------------------------+
Qual a arquitetura de hardware embarcado recomendada para drones de cinema?

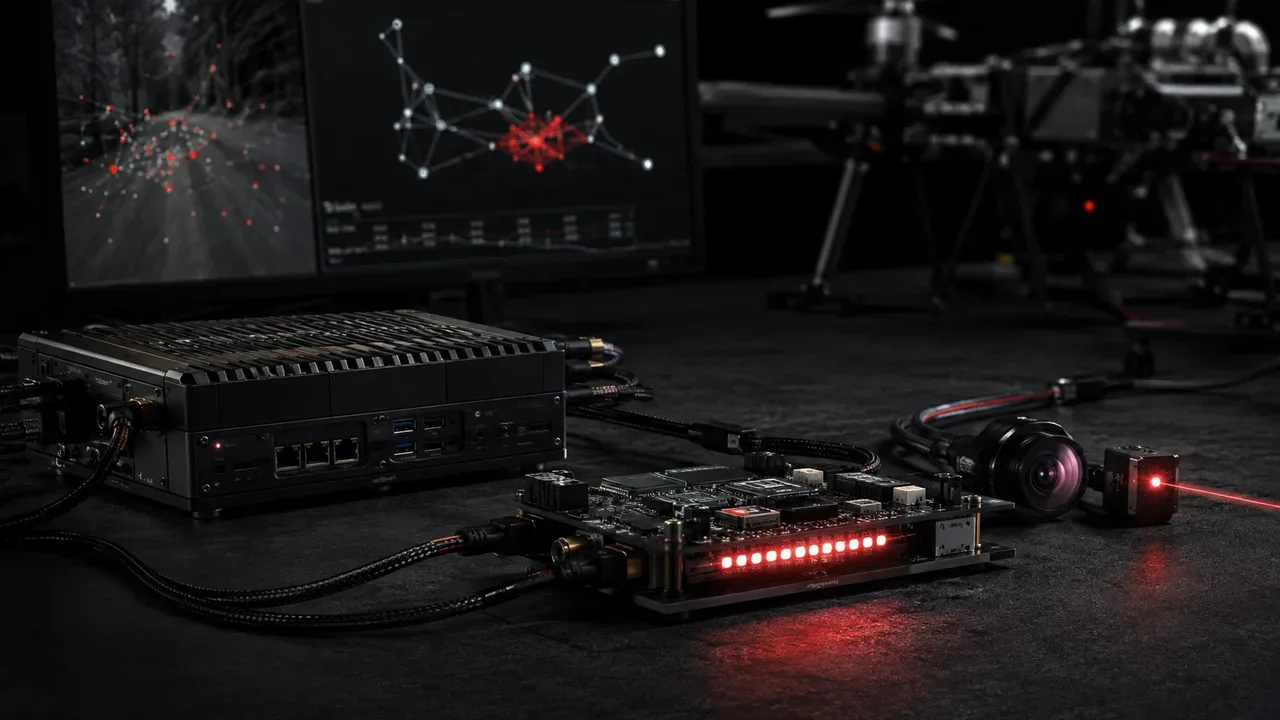

A pilha de computação embarcada separa o processamento visual pesado do controle de voo determinístico em tempo real. Um computador auxiliar roda os algoritmos visuais, enquanto a controladora estabiliza os motores.
Computadores compactos com aceleração gráfica, como a NVIDIA Jetson Orin Nano, recebem sinais monocromáticos via barramento MIPI CSI-2. Essa conexão direta evita o atraso e a sobrecarga de portas USB convencionais.
O computador auxiliar processa as imagens e transmite estimativas de odometria para a controladora de voo. A pilha aberta do ArduPilot Copter gerencia a fusão dos sinais.
A comunicação trafega pacotes seriais ODOMETRY (#331) sob o protocolo MAVLink em taxa de 921.600 bauds. Essa velocidade assegura latência sub-milisegundo na entrega dos dados de pose.
Para medição precisa de altitude relativa, um altímetro Time-of-Flight por infravermelho opera apontado para o solo. O sensor atualiza a altitude a 100 Hz, estabilizando o eixo vertical.
- Sensores de visão primários: duas câmeras monocromáticas com obturador global (
120° FOV) montadas para frente e para baixo. - Computador companion: NVIDIA Jetson Orin Nano ou Raspberry Pi Compute Module 4 rodando Ubuntu Core e ROS 2.
- Plataforma controladora: placa controladora de voo com microcontrolador STM32H7 e barramentos SPI dedicados para IMUs redundantes.
- Sensor de alcance vertical: telêmetro óptico LiDAR de 50 metros com taxa de atualização superior a 50 Hz.
- Comunicação interna rápida: barramento serial UART com DMA para transferência contínua de telemetria 6-DoF.
Como executar a transição contínua entre áreas externas e internas sem solavancos?
A transição suave entre ambientes abertos e interiores confinados exige gerenciar múltiplos bancos de navegação simultâneos. A controladora mantém o estimador visual operando em segundo plano mesmo sob sinal de satélite.
No sistema ArduPilot, essa estratégia utiliza bancos configuráveis independentes chamados EK3_SRC1 e EK3_SRC2. Cada banco agrupa sensores específicos para um cenário operacional.
O primeiro banco consome posicionamento GNSS e barômetro externo. O segundo banco consome odometria visual e o telêmetro a laser inferior.
Ao entrar em uma estrutura fechada, paredes e lajes atenuam os sinais de satélite gradualmente. O módulo supervisor monitora a perda geométrica de precisão e a contagem de veículos espaciais:
Qualidade_GNSS = f(N_sat, HDOP, Custo_Inovação)
Quando satélites caem abaixo de 8 ou o erro horizontal supera 2.0 metros, o sistema comuta fontes em menos de 10 milissegundos. Um compensador de coordenadas preserva a continuidade da trajetória sem saltos bruscos.
A câmera cinematográfica montada no drone não registra trancos durante a transição. O diretor obtém um plano contínuo que começa em campo aberto e termina no interior de um prédio.
Como o motion control aéreo viabiliza múltiplos passes idênticos para VFX?
O Motion Control Aéreo transforma o drone cinelifter em um robô voador de alta repetibilidade para efeitos visuais. A trajetória segue curvas espaciais tridimensionais pré-programadas com precisão milimétrica.
Braços robóticos industriais sobre trilhos rígidos garantem repetibilidade submilimétrica em estúdio. Contudo, trilhos de aço pesam centenas de quilos e limitam o deslocamento da câmera a percursos curtos.
Com odometria visual-inercial calibrada e rotinas de fechamento de laço, o drone atinge dispersão menor que ±0.02 m em trajetórias de 100 metros. O sistema reconhece pontos visuais do cenário previamente mapeados.
Essa repetibilidade abre novas possibilidades para fluxos de produção cinematográfica avançados no set:
- Passes limpos com dublês (Clean Plates): gravação do plano com atores e repetição idêntica sem pessoas para remoção de cabos e objetos.
- Transições de iluminação cênica: execução de tomadas idênticas ao entardecer e à noite para fusões temporais invisíveis na montagem.
- Integração com computação gráfica: exportação direta de dados 6-DoF para suítes 3D, dispensando o rastreamento manual de câmera em pós-produção.
- Sobreposição de elementos práticos: combinação de múltiplos objetos reais gravados em tomadas sequenciais com perspectiva de lente perfeitamente alinhada.
Quais as rotinas de segurança e máquinas de estado de failsafe em set?
A segurança em sets fechados com atores requer mecanismos determinísticos de proteção contra falhas visuais. O controle monitora continuamente métricas de integridade dos sensores ópticos e inerciais.
Caso o drone atravesse escuridão repentina ou fumaça densa de efeito cênico, o sistema acusa perda de rastreio óptico. A máquina de estados interrompe comandos autônomos e aciona rotinas de contingência em estágios graduais:
- Fase 1 (0 a 300 ms): sustentação inercial pura de emergência, contendo a velocidade de deriva enquanto tenta recuperar feições visuais.
- Fase 2 (300 a 1.500 ms): comutação para voo assistido por fluxo óptico de piso e telêmetro laser apontado para baixo.
- Fase 3 (> 1.500 ms sem visão): parada em voo pairado (position hold) e descida vertical a 0.3 m/s até o pouso seguro.
A qualquer instante, o piloto de segurança pode intervir manualmente via rádio de 2.4 GHz. O enlace adota o protocolo aberto ExpressLRS de baixa latência. Essa redundância física protege a integridade de atores e técnicos.
Engenharia de software determinística aliada a sensores com obturador global consolida o cinema FPV como ferramenta confiável. Ambientes complexos tornam-se cenários abertos para tomadas contínuas de grande impacto narrativo.
Perguntas frequentes sobre odometria visual e voo indoor
O que acontece se a iluminação do set mudar bruscamente durante a cena?
Sensores com controle automático de ganho rápido e obturadores globais compensam variações de luz em poucos quadros. Se um apagão total ocorrer, o filtro EKF3 recorre a emissores infravermelhos de 850 nm invisíveis à câmera principal.
É possível voar com precisão sem GPS usando apenas fluxo óptico simples?
Sensores de fluxo óptico tradicionais medem apenas velocidade angular aparente bidimensional em relação ao solo. Eles necessitam de um piso plano e não resolvem movimentos tridimensionais complexos em seis graus de liberdade.
Qual a diferença entre odometria visual-inercial (VIO) e SLAM completo?
O VIO estima a trajetória local imediata com foco em controle de voo rápido e baixo consumo de memória. O SLAM constrói um mapa tridimensional persistente do ambiente, viabilizando relocalização global após perdas severas de orientação.
Por que câmeras monocromáticas são preferidas em relação a sensores coloridos?
Câmeras monocromáticas dispensam a matriz de filtros de cor Bayer, captando fótons com o dobro de sensibilidade luminosa. Isso produz bordas mais nítidas e menos ruído óptico em ambientes escuros.
