Drone cabeado (tethered drone ou drone ancorado) é uma aeronave remotamente pilotada conectada continuamente a uma estação de solo por um microcabo umbilical.
O microcabo transmite eletricidade em alta tensão contínua e dados em tempo real. Essa arquitetura viabiliza voos ininterruptos de horas ou dias sem pousos para troca de baterias.
A ancoragem física elimina riscos de evasão e quedas distantes. A tecnologia resolve o maior gargalo dos multirotores convencionais: o teto químico de 30 minutos das baterias LiPo.
A união de alimentação contínua com links ópticos blindados criou um padrão para missões críticas. Setores de vigilância perimetral, transmissões ao vivo e telecomunicações emergenciais mantêm monitoramento persistente sem interrupções.
O Que É Drone Cabeado e Como Ele Elimina o Limite das Baterias?
O drone cabeado substitui baterias pesadas por uma estação elétrica terrestre ligada à rede ou a geradores. Essa conexão física contínua viabiliza operações aéreas prolongadas, mantendo a aeronave no ar por turnos completos.
Células de lítio (LiPo e Li-Ion) oferecem densidade energética entre 180 Wh/kg e 260 Wh/kg. Em multirotores industriais, essa capacidade é consumida com rapidez pelos motores de alto empuxo.
Em voo pairado (hovering), um drone profissional de 10 kg consome entre 1.000 W e 2.000 W de potência. Esse consumo esgota acumuladores tradicionais em intervalos de 20 a 35 minutos.
Pousar a cada meia hora cria pontos cegos inaceitáveis na vigilância patrimonial. Além disso, a troca frequente de pacotes desgasta conectores e exige recarga contínua no campo.
Ao transferir a geração primária de energia para a terra, a autonomia deixa de depender do peso das baterias. O drone opera de forma ininterrupta, condicionado apenas à manutenção preventiva dos motores.
Qual É a Arquitetura Mecatrônica de um Sistema Tethered?
O sistema de voo cabeado opera por meio de quatro módulos mecatrônicos interdependentes. O conjunto integra estação terrestre, guincho automatizado de tração, microcabo umbilical e unidade aérea de conversão.
A integração precisa entre esses componentes assegura estabilidade aerodinâmica constante sob rajadas de vento e manobras de correção:
- Estação de Força Terrestre (GSP): Converte a corrente alternada da rede (110V/220V AC) ou de gerador em corrente contínua de alta tensão (HVDC entre 400V e 800V DC).

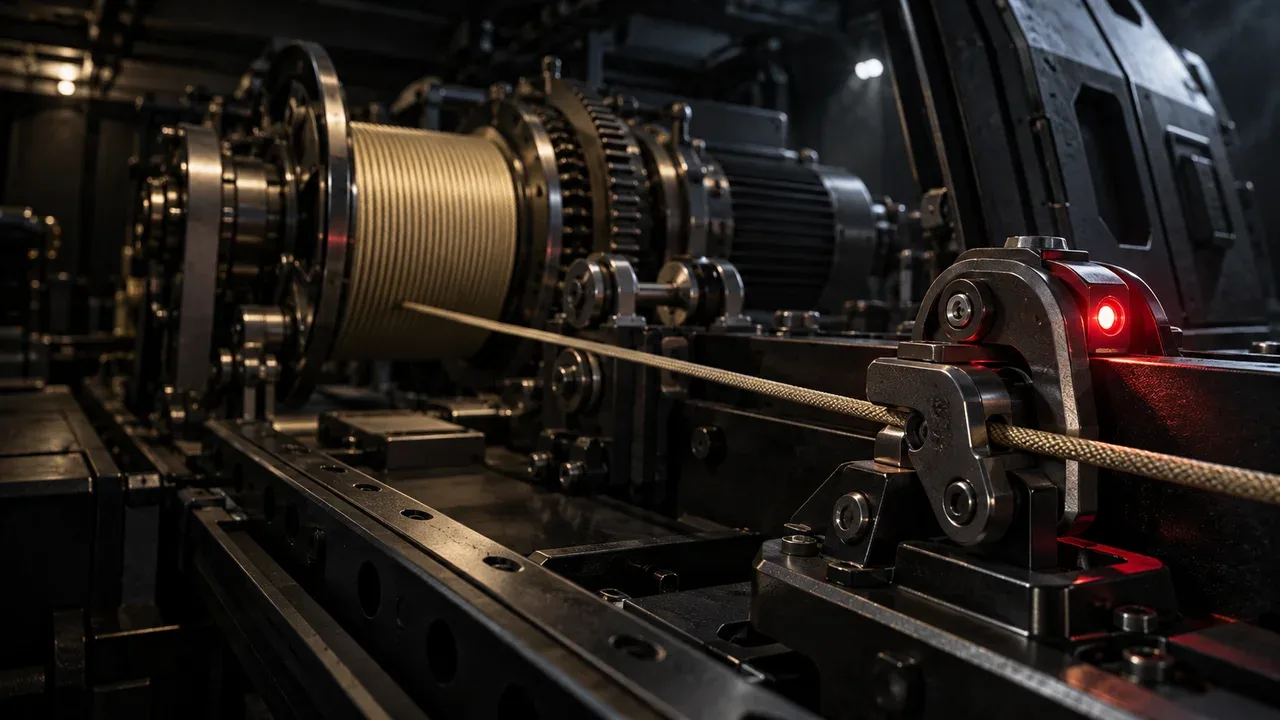

- Guincho Automatizado com Célula de Carga: Equipado com sensores de tração e controle algorítmico PID, o carretel recolhe ou libera cabo a até 4 m/s para evitar folgas ou tracionamento excessivo.
- Micro-Tether Umbilical: Cabo composto por condutores elétricos de cobre ultrafino, filamentos de fibra óptica e trança de Kevlar para suportar trações mecânicas superiores a 80 kgf.
- Módulo de Bordo (Air Unit): Circuito conversor DC-DC step-down ultracompacto montado no chassi, rebaixando a alta tensão para as tensões nativas dos motores (24V ou 50V DC).
Essa arquitetura distribui o esforço mecatrônico entre terra e ar. O sistema preserva a capacidade de carga útil (payload) do drone para câmeras térmicas, sensores e rádios de comunicação.
Por Que os Drones Cabeados Usam Alta Tensão Contínua (HVDC)?
Os sistemas cabeados operam em alta tensão contínua para minimizar a corrente elétrica que percorre o microcabo umbilical. Essa redução drástica de corrente permite utilizar fios condutores extremamente finos e leves, viabilizando a decolagem do conjunto.
A física elétrica explica essa dinâmica através da fórmula de potência P = V × I. Nela, P representa potência em Watts, V tensão em Volts e I corrente em Amperes.
Se um drone consome 2.000 W e operasse em baixa tensão de 24 V, a corrente necessária seria de aproximadamente 83,3 A. Condutores capazes de suportar essa amperagem pesariam dezenas de quilos, impedindo a sustentação aérea.
Ao elevar a tensão para 400 V DC, a corrente necessária para fornecer os mesmos 2.000 W cai para apenas 5,0 A:
I = P ÷ V = 2.000 W ÷ 400 V = 5,0 A
Sistemas como os da Elistair elevam o barramento para 800 V DC. Sob essa alta tensão, a corrente necessária cai para meros 2,5 A. Essa diminuição reduz a dissipação térmica por efeito Joule, dada por P_perda = R × I^2.
Graças à corrente reduzida, os condutores metálicos pesam menos de 20 gramas por metro linear. Isso permite erguer cabos de até 100 metros sem comprometer o empuxo do multirotor.
Como Funciona a Comunicação por Fibra Óptica e a Imunidade a Jammers?
A transmissão de telemetria e fluxos de vídeo em sistemas cabeados modernos ocorre através de filamentos internos de fibra óptica. Essa via física isola completamente os dados de qualquer interferência eletromagnética externa.
Em drones convencionais operados por radiofrequência (RF), os enlaces de controle e vídeo utilizam as faixas de 2.4 GHz e 5.8 GHz. Essas frequências sofrem com saturação de espectro e interferências urbanas.
Em instalações industriais densas ou operações militares, equipamentos de guerra eletrônica (jammers) bloqueiam enlaces sem fio com facilidade. Essa neutralização derruba a conexão e força retornos automáticos imprevisíveis.
O link óptico do micro-tether transporta pacotes Ethernet a taxas de até 1 Gbps com latência inferior a 2 milissegundos. Essa largura de banda viabiliza a transmissão de fluxos de vídeo 4K sem compressão:
- Modo Silencioso de RF: O sistema desliga transmissores e receptores de bordo, operando em silêncio eletromagnético total.
- Invulnerabilidade a Bloqueadores: O sinal luminoso na fibra é imune a interferências magnéticas e armas anti-drone direcionais.
- Cibersegurança de Dados: O fluxo de vídeo não viaja pelo espectro aéreo, impedindo interceptações por receptores clandestinos.
A integridade do link óptico também simplifica operações em ambientes com estruturas metálicas densas. Nesses locais, perdas de linha de visada frequentemente derrubam drones guiados por rádio.
O Que Acontece se a Força Elétrica Terrestre Falhar Durante o Voo?
Se a alimentação da rede ou do gerador for interrompida, uma bateria de emergência embarcada assume a sustentação do drone em microssegundos. Esse circuito de proteção impede quedas imediatas e oscilações perigosas.
A transição entre a linha do cabo e o acumulador de backup é gerenciada por circuitos de estado sólido chamados controladores de diodo ideal.
Esses semicondutores detectam quedas de tensão no barramento em microssegundos. A comutação ocorre sem quedas transitórias capazes de reiniciar a controladora de voo ou desarmar os motores.
A bateria de segurança de bordo é um acumulador LiPo compacto de alta descarga, dimensionado para garantir entre 3 e 5 minutos de voo seguro:
- Detecção Imediata da Pane: O sistema de bordo detecta a interrupção da alta tensão e comuta para a bateria interna.
- Alarme Crítico na Estação: Avisos sonoros e visuais alertam o operador no solo sobre a perda de fornecimento externo.
- Pouso Controlado Automatizado: O algoritmo de segurança inicia descida vertical em velocidade estável até o ponto de ancoragem, enquanto o guincho recolhe o cabo.
Diretrizes internacionais da ASTM International F38 padronizam a segurança do setor. O comitê exige redundância elétrica compulsória para voos sobre perímetros industriais.
Drone Cabeado vs. Drone Convencional vs. Mastro Móvel: Qual Escolher?
A escolha ideal depende do equilíbrio entre permanência no ar, mobilidade geográfica e agilidade de instalação. Adote drone cabeado para observação contínua de ponto fixo, multirotor convencional para inspeções móveis e mastro telescópico para fixação estática de solo.
Diferentes missões exigem soluções mecatrônicas sob medida. A matriz comparativa resume as capacidades técnicas e limites práticos de cada alternativa:
| Parâmetro Técnico | Drone Cabeado (Tethered) | Drone Convencional (LiPo) | Mastro / Torre Telescópica |
|---|---|---|---|
| Autonomia de Voo | Contínua (horas ou dias 24/7) | 20 a 35 minutos por ciclo | Ilimitada (estática) |
| Ponto Cego Operacional | Zero em operação contínua | Crítico nas trocas de bateria | Zero (ângulo estático e fixo) |
| Altura Típica de Operação | 50 a 100 metros AGL | 30 a 120 metros AGL | 15 a 30 metros de solo |
| Risco de Fuga (Flyaway) | Nulo (retenção mecânica) | Existente sob pane de GPS/RF | Inexistente (estrutura fixa) |
| Imunidade a Jammers / RF | Total via cabo de fibra | Nenhuma no enlace padrão | Total via cabeamento físico |
| Tempo de Desdobramento | Menos de 5 minutos | 2 a 5 minutos | 15 a 45 minutos com ancoragem |
| Flexibilidade Angular | Visão 360° em raio controlado | Ampla e irrestrita | Ângulo restrito ao mastro |
Drones convencionais continuam insubstituíveis para mapeamento de grandes áreas ou inspeções móveis lineares. Como detalhado no guia sobre o que é drone com GPS, esses modelos dependem de posicionamento por satélite para manter rotas dinâmicas. Já na vigilância persistente de ponto fixo, a ancoragem cabeada elimina custos e vulnerabilidades logísticas.
Quais São as Principais Aplicações Práticas dos Drones Cabeados?
As principais aplicações práticas dos drones cabeados concentram-se em segurança patrimonial de infraestrutura crítica, transmissões audiovisuais contínuas e células móveis de telecomunicações. Essas frentes aproveitam a permanência aérea de 24/7 para eliminar pontos cegos operacionais causados pela troca de baterias.
Setores corporativos e órgãos públicos concentram as operações mais consolidadas dessa tecnologia em três áreas estratégicas:
1. Segurança Perimetral de Infraestrutura Crítica
Instalações industriais, refinarias, portos e subestações enfrentam rotinas complexas de segurança perimetral. Câmeras fixas em postes sofrem com relevo acidentado e obstáculos visuais.

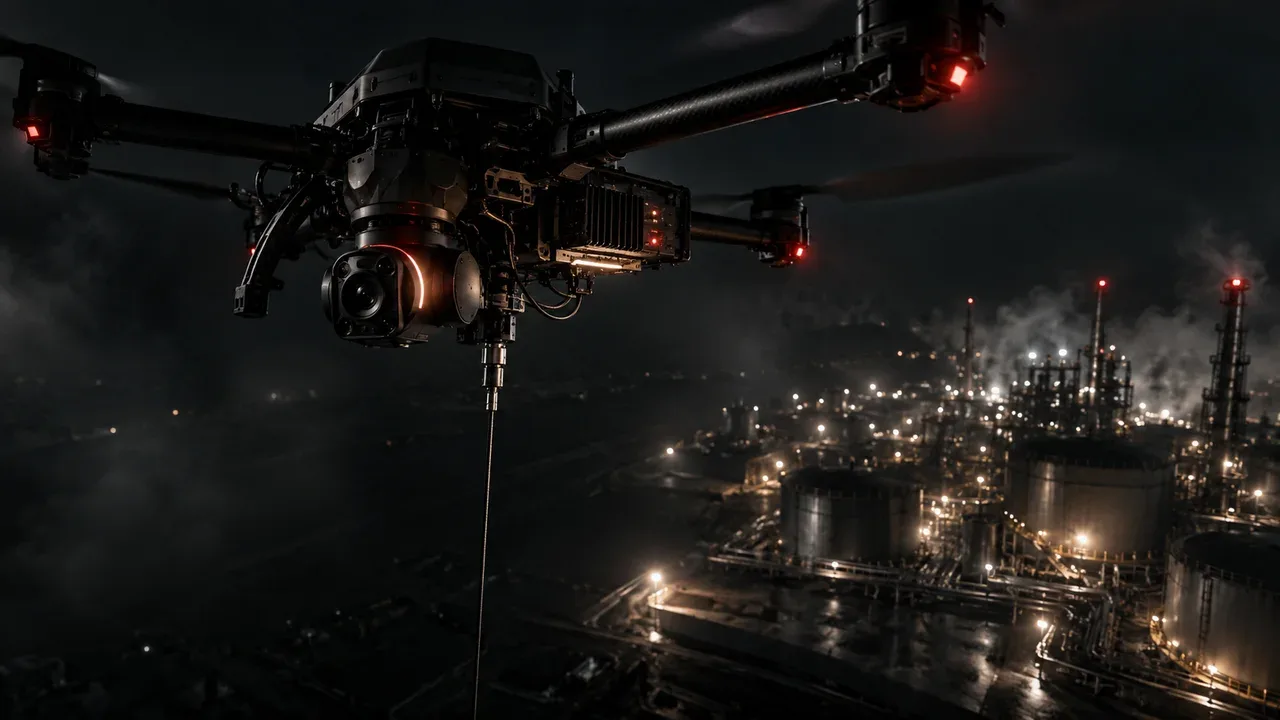

Posicionado a 80 metros de altitude com câmera óptica e térmica, um único drone cabeado monitora perímetros de até 5 quilômetros. Sistemas autônomos como o Fotokite Sigma operam continuamente no apoio a brigadas e vigilância preventiva.
A amarração por cabo garante que a aeronave permaneça dentro dos limites da propriedade privada, respeitando zonas restritas vizinhas.
2. Transmissão Audiovisual Broadcast e Grandes Coberturas
A cobertura ao vivo de festivais musicais, maratonas e partidas esportivas exige câmeras aéreas por muitas horas seguidas.
Trocar a bateria de um drone durante o momento decisivo de uma partida prejudica a transmissão esportiva. O sistema tethered entrega alimentação estável e sinal de vídeo SDI ou fibra óptica limpo para o caminhão de externa.
Além da continuidade, a retenção mecânica do cabo garante que o equipamento não caia sobre a multidão, facilitando aprovações operacionais.
Em produções de alta exigência técnica, as operações aéreas com drones para filmagem da MaxVision integram enlaces aéreos contínuos às centrais de corte. Para planejar sua cobertura ao vivo com captação estável e redundância de sinal, solicite uma proposta de atendimento e orçamento.
3. Células Móveis de Conectividade e Apoio a Desastres
Em situações de enchentes, deslizamentos de terra ou colapso de infraestrutura, as torres de telecomunicações frequentemente deixam de funcionar.
Equipado com repetidores de rádio mesh ou antenas celulares móveis, o drone cabeado cria uma bolha de cobertura de até 10 quilômetros. Esse enlace permite que equipes de salvamento mantenham coordenação ativa em campo.
Plataformas táticas, como os sistemas TeUAS da Hoverfly Technologies, são projetadas para operação imediata em cenários de emergência e calamidade pública.
Como Funciona a Regulação da ANAC e DECEA para Drones Cabeados no Brasil?
No Brasil, voos comerciais com drones cabeados seguem normas conjuntas da ANAC e do DECEA. As agências compartilham a regulação do espaço aéreo e a segurança operacional.
A retenção mecânica por cabo altera a análise de risco das operações aéreas, reduzindo a probabilidade de invasões involuntárias de espaço aéreo:
- Departamento de Controle do Espaço Aéreo (DECEA): As diretrizes de voo seguem a Instrução ICA 100-40, atualizada pela Portaria DECEA nº 2.094/DNOR8 (vigente desde julho de 2026) via sistema SARPAS NG. Para drones cabeados, o espaço operacional reservado restringe-se a um cilindro de proteção equivalente ao comprimento útil do cabo.
- Agência Nacional de Aviação Civil (ANAC): Aplica as exigências do RBAC nº 100, alinhadas à Resolução ANAC nº 805. Aeronaves comerciais acima de 250 gramas devem possuir registro regular no SISANT. Sistemas convertidos como o Blue Vigil RS1000 mantêm o enquadramento de classe baseado no peso máximo de decolagem.
- Sinalização do Cabo Umbilical: Em áreas com circulação próxima de aeronaves tripuladas, o cabo deve receber marcadores visuais ou faixas luminosas para garantir identificação clara no espaço aéreo.
A conformidade regulatória brasileira reconhece que a retenção mecânica diminui o risco de solo. Essa condição simplifica a obtenção de apólices de seguro aeronáutico RETA e autorizações de voo.
Perguntas Frequentes sobre Drones Cabeados
Quanto tempo um drone cabeado pode voar continuamente?
Um drone cabeado pode voar de forma ininterrupta por dezenas de horas ou dias seguidos. O tempo de operação depende da energia fornecida do solo e dos intervalos de revisão mecânica dos motores brushless.
O que acontece se o cabo umbilical do drone arrebentar?
Se o cabo sofrer ruptura mecânica, a bateria de reserva LiPo de bordo assume a alimentação em microssegundos. A controladora executa um pouso suave automático de emergência no ponto de decolagem.
É possível transformar um drone comum em um drone cabeado?
Sim, existem kits de conversão no mercado compostos por módulo de alimentação de encaixe e estação de solo. Esse módulo substitui a bateria original e converte a alta tensão para o consumo do drone.
O cabo de alimentação do drone também transmite vídeo e internet?
Sim, modelos avançados trazem filamentos de fibra óptica integrados aos cabos condutores de energia. Essa estrutura transmite telemetria e imagens de alta definição sem interferências eletromagnéticas.
Qual é a altura máxima que um drone cabeado consegue alcançar?
A maioria das estações comerciais opera com cabos de 50 a 100 metros de extensão vertical. O acúmulo de peso e o arrasto do vento tornam a faixa de 60 a 100 metros o padrão operacional mais seguro.
