Motor para drone FPV é uma máquina síncrona sem escovas de corrente contínua. Ele converte comandos elétricos digitais em empuxo mecânico para sustentação e manobras aéreas.
A escolha ideal depende do chassi, da tensão da bateria e do estilo de voo. Especificações equilibradas garantem agilidade sem sobrecarregar a eletrônica.
O que é um motor para drone FPV e como ele funciona
Um motor para drone FPV é um dispositivo outrunner trifásico sem escovas mecânicas. Ele converte energia química da bateria em rotação mecânica para girar hélices em alta velocidade. A comutação de fases ocorre eletronicamente pelo controlador de velocidade sem atrito mecânico.
Motores convencionais utilizam escovas de carbono sujeitas a desgaste prematuro. No drone FPV, a arquitetura Brushless DC (BLDC) adota eletroímãs no estator fixo e ímãs na campana móvel. O desenho outrunner entrega torque estático superior sem caixas de engrenagens.
O controlador eletrônico de velocidade (ESC) orquestra a polaridade magnética entre as três fases. Pulsos digitais do protocolo DShot definem a rotação exata em tempo real. Cada fase atrai e repele os ímãs em cadência contínua.
Essa rotação atinge mais de trinta e cinco mil voltas por minuto. A ausência de contato físico interno proporciona rendimento energético próximo a noventa por cento. O conjunto reage instantaneamente aos comandos de controle milimétricos do piloto.
Anatomia interna: estator, ímãs N52SH, rolamentos e enrolamento
A anatomia do motor reúne estator de lâminas de aço silício, campana de alumínio aeronáutico e ímãs curvos de neodímio. O conjunto gira apoiado sobre rolamentos blindados de precisão fixados ao redor de um eixo central de titânio ou aço reforçado.

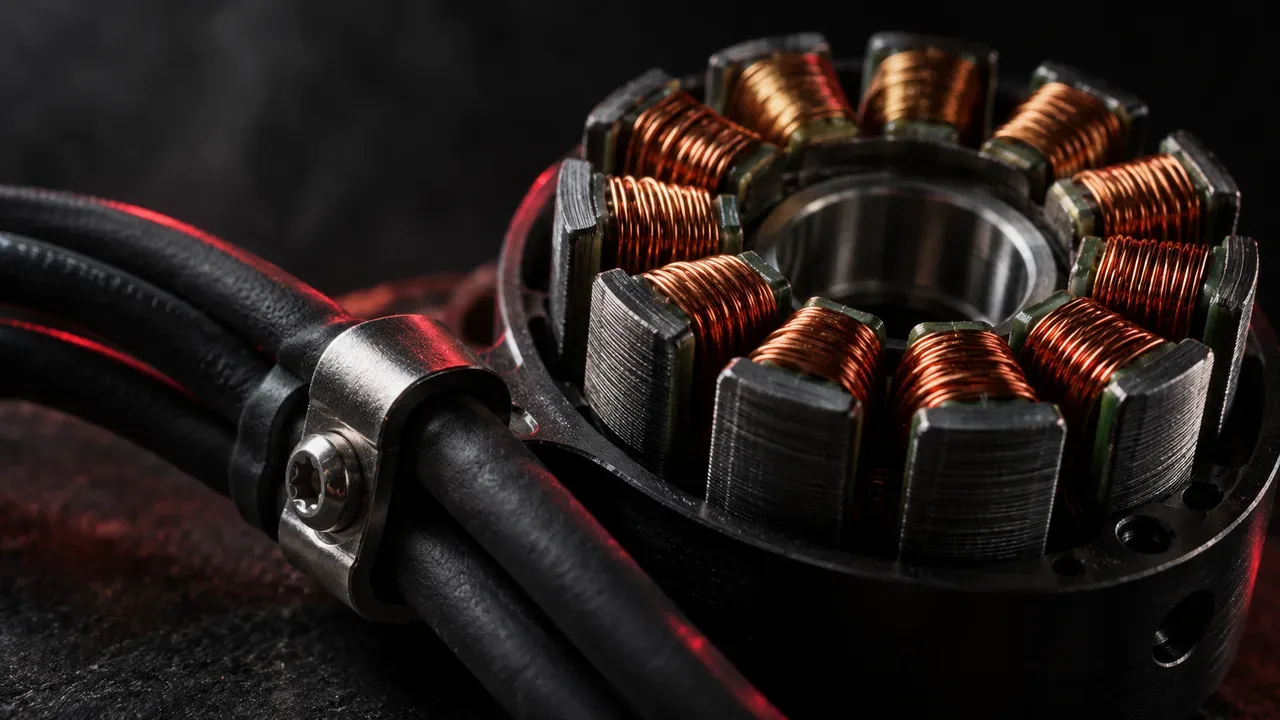

O estator é a parte estacionária aparafusada na ponta do braço de carbono. Ele é construído por lâminas finas empilhadas para mitigar perdas por correntes de Foucault. Em volta de cada dente do estator, fios de cobre puro são enrolados com precisão.
A nomenclatura numérica adotada pela indústria refere-se exclusivamente às dimensões do estator em milímetros. Um motor 2207 possui vinte e dois milímetros de diâmetro externo e sete milímetros de altura de lâminas. A campana externa possui dimensões ligeiramente maiores.
A campana abriga ímãs permanentes de neodímio classificados como N52SH. A sigla SH certifica resistência térmica operacional de até cento e oitenta graus Celsius. Ímãs em arco reduzem o entreferro magnético para menos de dois décimos de milímetro.
O enrolamento de cobre utiliza fio único espesso ou feixes entrelaçados. O fio único simplifica o alinhamento das espiras e dissipa calor de forma uniforme. Rolamentos japoneses EZO e NSK minimizam vibrações radiais transmitidas ao giroscópio do drone.
O que é KV e qual é o impacto da tensão da bateria
A constante KV expressa a velocidade teórica do motor em rotações por minuto geradas para cada volt de tensão aplicado sem carga. Um valor de KV alto entrega rotações elevadas com menor torque por ampere. Valores reduzidos produzem torque mecânico massivo com eficiência energética superior.
A fórmula que governa a rotação teórica em bancada sem hélice instalada é direta:
RPM_teorico = Tensão_bateria × Constante_KV
Um motor de 1950KV alimentado por bateria 6S de vinte e dois volts nominais atinge quarenta e dois mil RPM teóricos. Sob carga aerodinâmica com hélices, a rotação real de trabalho estabiliza entre vinte e oito mil e trinta e quatro mil rotações.
O número de voltas de fio ao redor de cada dente define o KV. Poucas voltas de fio grosso resultam em KV elevado e exigem alta corrente. Muitas voltas de fio fino elevam a indutância, reduzindo o KV e aumentando o torque disponível.
Escolher o KV correto exige analisar a hélice instalada e a tensão da bateria. Motores com KV excessivo operam sobrecarregados, aquecem os enrolamentos e drenam corrente excessiva. O equilíbrio térmico depende desse ajuste rigoroso de especificações.
A transição de 4S para 6S: por que a indústria padronizou 6S
A indústria padronizou baterias 6S porque tensões mais elevadas reduzem a corrente elétrica exigida para entregar a mesma potência mecânica. Essa redução de amperagem atenua o aquecimento resistivo nos circuitos e estabiliza a resposta do acelerador durante todo o voo.
A potência elétrica consumida pelo sistema obedece à equação de conservação de energia:
Potencia = Tensao × Corrente
Para entregar quinhentos watts em um drone 4S de catorze volts, o sistema consome trinta e três amperes. Com uma bateria 6S de vinte e dois volts, o consumo cai para vinte e dois amperes. Essa diferença de onze amperes transforma a eficiência do circuito.
A perda de energia convertida em calor indesejado é descrita pela lei de Joule:
Perda_termica = Corrente^2 × Resistencia
Como a corrente aparece elevada ao quadrado na equação, reduzir a amperagem diminui o calor dissipado em mais de cinquenta por cento. Conectores, placas de circuito, transistores e enrolamentos de cobre operam consideravelmente mais frios em 6S.
Essa mudança eliminou a perda súbita de sustentação conhecida como voltage sag. Para manter a mesma rotação final da hélice entre as plataformas, adota-se a proporção de conversão:
KV_6S ≈ KV_4S × (4 ÷ 6)
Dessa forma, pilotos que utilizavam 2500KV em 4S migraram para motores entre 1750KV e 1950KV em 6S. O drone ganha consistência aerodinâmica do início ao término da carga da bateria.

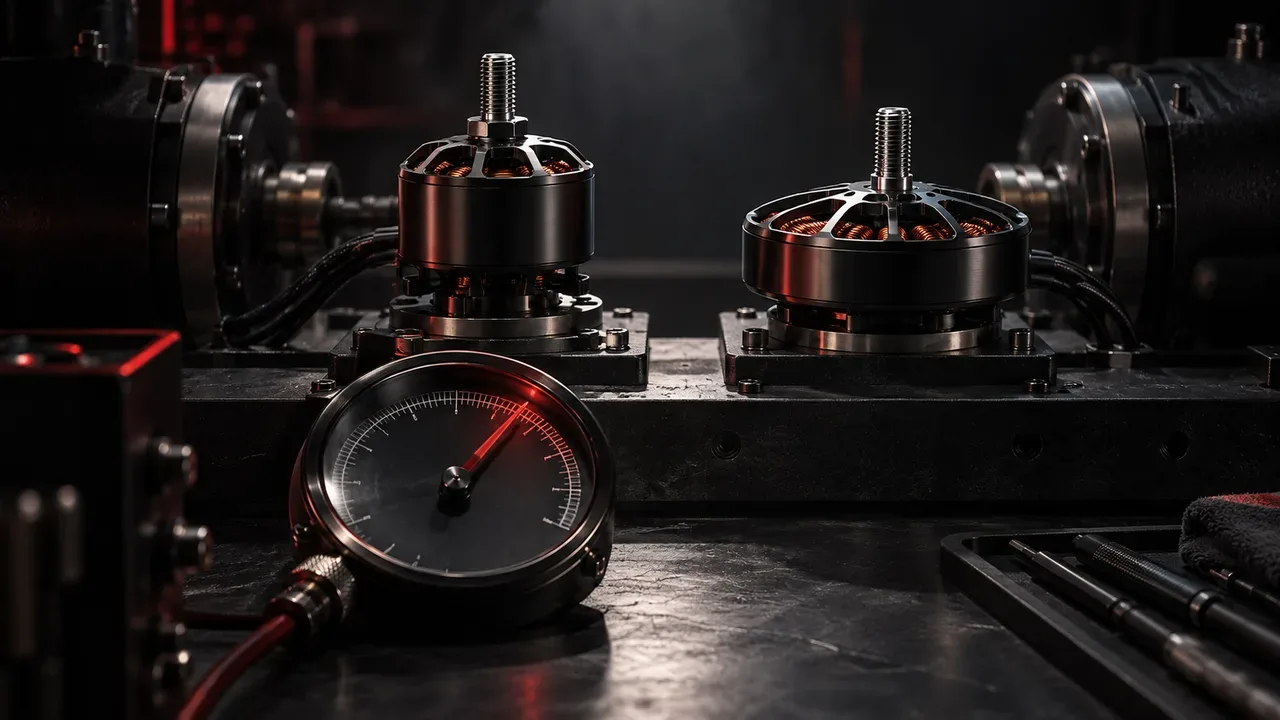

Comparativo de geometria: 2207 versus 2306 no drone de 5 polegadas
A disputa geométrica entre estatores 2207 e 2306 divide preferências de acordo com a prioridade aerodinâmica de cada piloto. O estator 2207 prioriza torque vertical e aceleração em altas rotações. O estator 2306 favorece modulação milimétrica e inércia controlada no primeiro terço de curso do acelerador.
O modelo 2207 possui diâmetro menor e estator alto, concentrando massa metálica próximo ao centro. Essa configuração reduz a inércia rotacional da campana e acelera instantaneamente em retomadas acrobáticas vigorosas. Pilotos de corrida e freestyle explosivo utilizam essa resposta ágil para manobras rasantes.
O modelo 2306 distribui o volume magnético em um diâmetro maior com estator baixo. Essa geometria afasta a massa do centro, elevando o momento de inércia da campana. O drone ganha suavidade linear em curvas contínuas e estabilidade indispensável para filmagens comerciais fluidas.
A tabela abaixo compara as características físicas e comportamentais das duas geometrias mais populares de 5 polegadas:
| Parâmetro Eletromecânico | Motor 2207 (Estator Alto) | Motor 2306 (Estator Largo) |
|---|---|---|
| Diâmetro do Estator | 22 mm | 23 mm |
| Altura do Estator | 7 mm | 6 mm |
| Volume Magnético Estimado | ~2.660 mm³ | ~2.492 mm³ |
| Momento de Inércia da Campana | Menor (mudança rápida de RPM) | Maior (rotação suave e estável) |
| Resposta em Baixas Rotações | Mais agressiva e direta | Linear, previsível e dócil |
| Torque em Altas Rotações | Superior em aceleração total | Moderado e focado em eficiência |
| Consumo de Pico em Amperes | Ligeiramente superior em arrancadas | Mais brando e progressivo |
| Aplicação Primária Recomendada | Corridas de alta velocidade e freestyle | Cinema FPV, linhas suaves e long range |
A escolha entre essas alternativas deve considerar o perfil da hélice utilizada. Hélices pesadas de passo agressivo demandam o torque vertical do 2207. Hélices leves e aerodinâmicas extraem excelente rendimento e autonomia com estatores 2306.
Matriz completa de motores por categoria de drone FPV
A dimensão do estator e a faixa de KV devem acompanhar o diâmetro da hélice e a proposta de voo do quadricóptero. Aeronaves ultraleves demandam motores pequenos de rotação vertiginosa. Drones cinematográficos pesados exigem motores robustos com torque cavalar para mover cargas úteis valiosas.
Em modelos compactos de micro drones, cada grama de peso estrutural influencia a dinâmica de manobra. Motores com eixos integrados finos reduzem o arrasto e maximizam a autonomia de voo. Já em plataformas intermediárias de 3.5 polegadas, estatores de quatorze milímetros equilibram potência e conformidade regulatória.
A tabela a seguir apresenta os padrões consolidados de propulsão utilizados na montagem de drones em 2026:
| Categoria do Drone | Tamanho de Estator | Faixa Típica de KV | Hélice Típica | Tensão Padrão | Aplicação Típica de Voo |
|---|---|---|---|---|---|
| Tiny Whoop Indoor | 0802 a 1102 | 19.000KV a 25.000KV | 31 mm a 40 mm | 1S (3.8V LiHV) | Voo seguro em recintos fechados |
| Cinewhoop 2 Polegadas | 1204 a 1303 | 5.000KV a 6.500KV | 2.0" tripá | 2S a 3S | Filmagens indoor entre pessoas |
| Sub-250g / 3.5 Polegadas | 1404 a 1604 | 2.750KV a 3.800KV | 3.5" tripá | 4S a 6S | Acrobacias leves e viagens |
| 5 Polegadas Freestyle | 2207 a 2306 | 1.750KV a 1.950KV | 5.0" a 5.1" tripá | 6S (22.2V) | Manobras dinâmicas e cinema ágil |
| 5 Polegadas Corrida | 2207.5 a 2208 | 1.950KV a 2.150KV | 5.1" passo alto | 6S (22.2V) | Pistas fechadas de alta velocidade |
| Long Range 7 Polegadas | 2806.5 a 2807 | 1.300KV a 1.500KV | 7.0" tripá ou bipá | 6S (22.2V) | Exploração em montanhas e cruzeiro |
| Cinelifter Heavy Duty | 3115 a 3214 | 900KV a 1.100KV | 8.0" a 9.0" tripá | 8S a 12S | Cinema de grande porte com câmeras RED |
Para aeronaves de cinema com câmeras pesadas, a robustez mecânica supera a economia de gramas. Motores com rolamentos largos toleram as forças giroscópicas intensas geradas por hélices grandes em curvas fechadas.
Relação empuxo-peso (TWR) e dimensionamento de ESC e hélices
A relação empuxo-peso define a proporção entre a força propulsiva máxima dos quatro motores somados e o peso de decolagem da aeronave. Esse cálculo estabelece o teto de aceleração, a agilidade em manobras verticais e a capacidade de estabilização contra rajadas de vento.
O cálculo da relação empuxo-peso baseia-se na seguinte equação matemática:
TWR = (4 × Empuxo_maximo_motor) ÷ Peso_total_decolagem
Um drone pesando setecentos gramas equipado com motores que geram mil e setecentos gramas de empuxo unitário atinge seis mil e oitocentos gramas totais. A divisão resulta em uma relação de quase dez para um. Essa proporção viabiliza paradas imediatas e subidas fulminantes.
Para filmagens suaves, um índice entre quatro para um e cinco para um oferece excelente dirigibilidade e boa autonomia. Aeronaves com índice abaixo de três para um tornam-se lentas nas respostas, exigindo acelerador excessivo apenas para planar.
O dimensionamento do controlador de velocidade deve prever margem de segurança de pelo menos vinte por cento sobre o pico de corrente. Se os testes em bancada indicam consumo de quarenta e cinco amperes por motor, o ESC deve suportar no mínimo cinquenta e cinco amperes contínuos.
O perfil das hélices influencia diretamente o consumo elétrico e a carga sobre os rolamentos. Hélices com maior passo demandam torque elevado e aumentam a amperagem consumida. Hélices de passo suave aceleram com agilidade e preservam os circuitos do ESC.
Diagnóstico de bancada, manutenção e prevenção de queima
O cuidado preventivo com os motores prolonga a vida útil da eletrônica e evita acidentes de voo decorrentes de falhas repentinas. A verificação do comprimento dos parafusos de fixação é o protocolo mais crítico na montagem de um drone novo.
Parafusos compridos demais ultrapassam o braço de carbono e atingem o enrolamento de cobre do estator. Esse contato rompe o verniz isolante, gerando curto-circuito com o chassi condutor. Ao armar a aeronave, o controlador de velocidade queima em frações de segundo.
A montagem dos motores deve utilizar trava-rosca químico anaeróbico de média resistência com identificação azul. Vibrações intensas desapertam parafusos secos após poucos minutos de voo. Nunca aplique trava-rosca vermelho, pois ele exige calor excessivo para desmontagem e danifica os ímãs.
A temperatura dos motores após o voo fornece dados valiosos sobre a calibração da aeronave. Motores saudáveis devem pousar mornos com temperaturas inferiores a cinquenta graus Celsius. Aquecimento acima de sessenta e cinco graus sinaliza excesso de ruído nos filtros do giroscópio.
Ruídos mecânicos de alta frequência amplificados pelo algoritmo de controle causam sobreaquecimento acelerado. A ativação de filtros de rotação por telemetria bidirecional no Betaflight atenua essas ressonâncias. Essa configuração limpa os comandos do motor e preserva o circuito elétrico.
Perguntas Frequentes sobre Motores para Drone FPV
O que significa a numeração de um motor de drone FPV como 2207 ou 2306?
A numeração de quatro dígitos identifica as dimensões físicas exatas do estator interno em milímetros. Os primeiros dois dígitos indicam o diâmetro externo da pilha de lâminas de aço silício, enquanto os últimos dois representam a altura útil dessa pilha. Motores com estatores mais altos entregam torque agressivo em altas rotações, enquanto estatores mais largos oferecem controle suave e linear em rotações intermediárias.
O que é o KV de um motor FPV e como ele influencia no voo?
A constante KV expressa a velocidade do motor em rotações por minuto geradas para cada volt de tensão contínua aplicado sem carga mecânica. Motores com KV elevado giram mais rápido por volt, mas possuem menos voltas de fio no estator e entregam menor torque por ampere. Motores com KV reduzido contam com mais voltas de fio, geram torque mecânico superior e operam com alta eficiência térmica em baterias de maior voltagem.
Por que a indústria de drones FPV migrou de baterias 4S para 6S?
A migração de 4S para 6S ocorreu porque tensões mais elevadas reduzem a corrente elétrica exigida para produzir a mesma potência mecânica de empuxo. Pela lei de Joule, diminuir a amperagem reduz as perdas térmicas por calor nos enrolamentos e nos transistores em mais de cinquenta por cento. Isso elimina a perda abrupta de sustentação em manobras extremas e mantém a pilotagem consistente ao longo de todo o tempo de voo.
Qual é a diferença prática entre motores 2207 e 2306 no drone de 5 polegadas?
O motor 2207 possui estator mais alto com menor diâmetro de campana, oferecendo menor inércia rotacional e acelerações fulminantes em retomadas rápidas de manobras acrobáticas e corridas. O motor 2306 possui estator mais largo com maior momento de inércia externo, proporcionando entrega de potência dócil e modulação linear no primeiro terço de aceleração. Por essa característica, pilotos de cinema e linhas fluidas costumam preferir estatores 2306.
Por que um parafuso de motor longo demais pode queimar o ESC instantaneamente?
Se os parafusos de fixação forem mais compridos que a espessura do braço de fibra de carbono, suas pontas colidem com as bobinas de cobre do estator. Esse atrito rompe o verniz isolante dos fios e estabelece um curto-circuito de baixa resistência com o chassi de carbono condutor. Quando o piloto liga a bateria e arma o drone, a corrente elétrica entra em curto instantâneo, queimando os circuitos integrados do controlador.
