Log Profiles e Dynamic Range em Câmeras de Cinema: Guia Técnico (S-Log3, V-Log, C-Log, N-Log)

Gravar em perfil Log não é aplicar um filtro 'desbotado' para colorizar depois: é uma escolha matemática de distribuição de dados no sensor. Quando uma câmera de cinema captura luz em formato logarítmico, ela mapeia os valores de exposição para preservar a maior latitude possível (dynamic range) entre as sombras mais escuras e os pontos de luz mais intensos da cena, conforme detalhado nas especificações de fabricantes como Sony, Panasonic, Canon e ARRI.

1. Fundamentos Físicos e Matemáticos do Dynamic Range e Curvas Log

Para compreender por que o cinema digital abandonou as curvas de gama tradicionais em favor de perfis logarítmicos, é necessário examinar o comportamento físico dos fotodiodos no sensor de silício.

Resposta Linear do Sensor vs. Percepção Humana (Lei de Weber-Fechner)

Os fotodiodos de um sensor CMOS respondem de forma estritamente linear à quantidade de fótons recebidos: se o número de fótons dobrar, a carga elétrica gerada no fotodiodo também dobra, conforme descrito nos fundamentos de sensores do White Paper de Dynamic Range da ARRI e no White Paper de Curvas Log da Canon.

Em contrapartida, a visão humana percebe o brilho de maneira logarítmica, um comportamento psicofísico formalizado pela Lei de Weber-Fechner e aplicado na engenharia de cinema digital da Sony e da Panasonic. Percebemos variações de luz em proporções relativas (stops ou EVs), onde cada stop representa a dobra ou metade da luminância anterior.

Se armazenássemos o sinal do sensor de forma linear em um arquivo comprimido de 10 bits (1024 níveis de cinza por canal RGB), a divisão matemática dos níveis resultaria em:

• O stop mais alto (mais claro) ocuparia 512 níveis (50% de toda a precisão do arquivo).
• O segundo stop mais alto ocuparia 256 níveis (25%).
• O terceiro stop ocuparia 128 níveis (12,5%).
• As sombras mais profundas (abrangendo 5 ou 6 stops) dividiriam entre si os 128 níveis restantes, com os stops mais profundos ficando com apenas 16 ou 32 níveis cada.

O resultado dessa distribuição linear em arquivos comprimidos é desastroso: sobra excessiva de precisão onde o olho humano não distingue variações sutis e extrema falta de dados nas sombras, causando artefatos de quantização (banding e posterização) ao tentar recuperar o detalhamento no color grading, como analisado pela Canon.

Distribuição Linear (10 bits = 1024 níveis):
[Stop +5 (Altas Luzes) : 512 níveis ] -> 50% dos dados do arquivo
[Stop +4               : 256 níveis ] -> 25% dos dados
[Stop +3               : 128 níveis ] -> 12,5% dos dados
[Stops 0 a -5 (Sombras): 128 níveis ] -> Apenas 12,5% divididos entre vários stops!

Distribuição Logarítmica (Log OETF):
[Stop +5] -> ~12% dos níveis
[Stop +4] -> ~12% dos níveis
[Stop +3] -> ~12% dos níveis
[Cinza 18%] -> Alocado no centro (~28% a 42% do sinal, conforme o perfil)
[Sombras] -> ~40% dos níveis distribuídos uniformemente com floor de ruído preservado

A Função de Transferência Optoeletrônica (OETF)

Perfis Log aplicam uma OETF (Opto-Electronic Transfer Function) inspirada na densidade sensitométrica do filme fotográfico químico (curva característica Hurter e Driffield - H&D). Em termos matemáticos gerais, funções logarítmicas de câmera utilizam um esquema genérico de compressão da forma:

V_out = a * log(b * L_in + c) + d

Onde L_in representa a luminância linear relativa da cena e V_out o valor de código gravado. Cada fabricante formaliza seus próprios coeficientes e segmentações matemáticas em especificações oficiais dedicadas: a Sony define a função segmentada do S-Log3 (com trecho linear abaixo de 1,125% de refletência e logarítmico na base 10 para as faixas superiores); a Panasonic publica a fórmula bissegmentada do V-Log; a Canon especifica as equações analíticas de Canon Log, Log 2 e Log 3; e a Nikon detalha a função exata do N-Log. Essa compressão matemática permite alocar uma quantidade relativamente constante de valores digitais para cada stop de exposição, garantindo retenção consistente de gradação tanto nas meias-luzes quanto nos destaques.

Dynamic Range (Latitude de Exposição) e Floor de Ruído

O Dynamic Range em sistemas de cinema digital representa o alcance dinâmico total entre o menor sinal discriminável acima do noise floor (piso de ruído elétrico e térmico do sensor, frequentemente definido por limites de relação sinal-ruído SNR = 1 ou SNR = 3, como detalhado no White Paper de Dynamic Range da ARRI) e a saturação máxima do fotodiodo (full-well capacity), ponto em que o pixel atinge o clipping irrecuperável:

• Highlights Headroom: A quantidade de stops que o perfil consegue alocar acima do cinza médio (18% de refletância).
• Shadows Footroom: A quantidade de stops preservada abaixo do cinza médio até encontrar o ruído intrínseco.

2. Análise Técnica Comparativa dos Perfis Log

Cada fabricante desenvolveu sua própria curva de transferência e seu próprio espaço de cor estendido (Gamut), ajustados ao comportamento específico de seus filtros de cor (CFA - Color Filter Array) e processadores de imagem.

Rastreabilidade de Fontes e Derivações da Tabela

• Sony (S-Log3 / S-Gamut3.Cine): Pontos nominais de sinal (41% IRE no cinza de 18% e 61% IRE no branco de 90%) e definição dos gamuts formalizados no Technical Summary da Sony; latitude de 15+ stops da FX6 documentada na análise técnica de Alister Chapman em Sony Cine.
• Panasonic (V-Log / V-Gamut): Ponto de cinza em 42% IRE, branco de 90% em 61% IRE e espaço V-Gamut documentados no Panasonic V-Log/V-Gamut Reference Manual; dynamic range de mais de 14 stops da linha VariCam documentado no suporte oficial VariCam/EVA1.
• Canon (C-Log2 / C-Log3 / Cinema Gamut): Pontos nominais de 39,8% e 34,3% (cinza 18%) e 56,2% e 56,4% (branco 90%) na escala Full %, e extensão de 1 stop do C-Log3 sobre o Canon Log documentados no White Paper oficial de curvas gamma da Canon; dynamic range de 16+ stops do sensor DGO (C300 Mark III / C70) documentado em The DGO sensor explained da Canon Europe.
• Nikon (N-Log / N-Gamut): A Nikon não publica os valores de cinza e branco em IRE; os percentuais de ≈36% full range (cinza 18%) e ≈59% full range (branco 90%) foram calculados a partir da fórmula oficial de conversão refletância → código do N-Log Specification Document; a faixa dinâmica de até 12 stops é documentada oficialmente em What is Nikon N-Log da Nikon USA.
• ARRI (LogC4 / REVEAL): Cinza médio a 18% posicionado em 28% IRE, dynamic range de 17 stops da ALEXA 35 e espaço REVEAL Wide Gamut 4 documentados no White Paper de Dynamic Range da ARRI; o valor de branco de 90% (≈42% IRE) foi derivado da Tabela 5 do mesmo White Paper da ARRI (que estabelece 41,87% de sinal para 2 1/3 stops acima do cinza médio, correspondendo ao branco de 90% a log2(90/18) = 2,32 stops).

As escalas não são todas iguais: Sony, Panasonic e ARRI publicam os pontos em IRE (video range), enquanto a Canon publica na escala full range do arquivo (a coluna "Full %" do white paper oficial, equivalente ao código de 10 bits dividido por 1023) e os valores da Nikon aqui são código normalizado. Convertidos para IRE (video range: 64-940 em 10 bits), o cinza do C-Log2 daria 39,2% IRE e o do C-Log3, 32,8% IRE — por isso os números só devem ser comparados dentro da mesma escala. O mesmo vale para a Nikon: na base das demais linhas, o N-Log ficaria em ≈35% IRE para o cinza e ≈61,6% IRE para o branco de 90% — ou seja, na escala das demais linhas o N-Log grava o branco de 90% num nível ligeiramente acima do da Sony (61% IRE) e do da Panasonic (61% IRE), e não abaixo, como a leitura direta da coluna sugere. A diferença é menor que o arredondamento dos valores publicados, e por isso não sustenta ranking de latitude entre os três perfis.

Sony S-Log3 & S-Gamut3.Cine

O S-Log3 da Sony foi projetado para imitar a resposta do escaneamento digital Cineon de filme 35mm, conforme documentado no Technical Summary for S-Gamut3.Cine/S-Log3 da Sony. Ele não substituiu o S-Log2 — os dois convivem nos mesmos corpos, em perfis de imagem distintos. Pela descrição da própria Sony, o S-Log3 reduz o toe na região de sombra em favor de mais contraste linear, dispensa o shoulder e estende a faixa dinâmica em cerca de 1,5 stop sobre o S-Log2, posicionando o cinza de 18% em 41% IRE (código 420 em 10 bits) e o branco de 90% em 61% IRE (código 598).

• Estrutura da Curva: O S-Log3 é quasi-logarítmico em quase toda sua extensão, possuindo um segmento linear estreito abaixo de 1,125% de refletência de cena — exatamente 4 stops abaixo do cinza de 18% — para evitar a amplificação excessiva do ruído nas sombras, conforme formalizado na equação oficial da Sony.
• Espaços de Cor:
  • S-Gamut3.Cine: Otimizado para alinhamento rápido com o espaço DCI-P3 do cinema digital, conforme documentado pela Sony. Possui primárias de cor que facilitam a manipulação no DaVinci Resolve sem causar desvios indesejados de tonalidade (hue shifts).
  • S-Gamut3: Espaço ultra-amplo projetado para arquivamento e conversão de película, documentado no Technical Summary da Sony, cobrindo uma área de cor superior ao espectro visível.
• Cine EI (Exposure Index): Nas câmeras da linha Cinema Line (FX3, FX6, FX9), o S-Log3 opera de maneira otimizada no modo Cine EI, como detalhado por Alister Chapman em How to Correctly Expose S-Log3. Nesse modo, a câmera grava sempre no ISO base nativo do sensor: na FX3, a gravação em Cine EI utiliza os valores de Base ISO 800 e Base ISO 12.800 (conforme documentado na análise técnica de Alister Chapman em Sony Cine e no artigo de arquitetura Dual Base ISO); a FX6 opera com o mesmo par (ISO 800 / 12.800), a FX9 com ISO 800 / 4.000 e a VENICE 1 com ISO 500 / 2.500, conforme analisado por Chapman em What is Dual Base ISO? e na avaliação técnica da FX6. O EI ajustado na tela não altera o ganho analógico gravado no arquivo — ele modifica apenas a visualização no monitor e orienta a exposição luminosa no set.

Panasonic V-Log & V-Gamut

O V-Log da Panasonic destaca-se pela padronização rigorosa: a curva é exatamente a mesma desde as câmeras mirrorless compactas (Lumix S5IIX, GH6) até as câmeras de cinema topo de linha (VariCam 35 e EVA1), conforme o V-Log/V-Gamut Reference Manual da Panasonic. A ressalva é o V-Log L, versão reduzida que a Panasonic entrega em corpos como GH4, GH5 e FZ2000, com faixa dinâmica menor — curva padronizada não quer dizer capacidade equivalente.

• Mapeamento IRE: O cinza médio a 18% fica rigorosamente posicionado a 42% IRE (código 433 em 10 bits), e o cartão branco de 90% a 61% IRE (código 598), com dynamic range de mais de 14 stops na linha VariCam/EVA1.
• V-Gamut: É um dos maiores espaços de cor da indústria, excedendo o ITU-R BT.2020. Como documentado no manual oficial da Panasonic, essa ampla cobertura espectral oferece margem superior para acomodar fontes de iluminação de alta saturação (como painéis LED e néon), minimizando o risco de saturação prematura em canais cromáticos individuais (chromatic clipping) antes da conversão de entrega.

Canon C-Log2 vs. C-Log3 & Cinema Gamut

A Canon adota uma abordagem dupla para atender a diferentes cenários de produção, detalhada no White Paper oficial de curvas gamma da Canon.

Comparativo de Alocação de Exposição Canon:

C-Log2 (Máxima Latitude / Curva Cinematográfica):
[Sombras Estendidas] <-- Cinza Médio 18% @ 39,8% full range --> [Highlights Extensamente Preservados]
- Curva com maior alocação nas sombras, priorizando dynamic range máximo; exige grading e redução de ruído na pós-produção, conforme documentado no White Paper da Canon.

C-Log3 (Workflow Rápido / Contraste Preservado):
[Sombras com Limpeza] <-- Cinza Médio 18% @ 34,3% full range --> [Highlights Preservados]
- Curva com compressão no piso de sombras semelhante ao Canon Log original, proporcionando entrega rápida com menor necessidade de denoise, conforme documentado no White Paper da Canon.

• C-Log2: Projetado para extrair a máxima latitude do sensor. Em corpos equipados com sensor DGO (Dual Gain Output), como as EOS C300 Mark III e EOS C70, o C-Log2 alcança 16+ stops de dynamic range, conforme detalhado na página técnica oficial da Canon Europe sobre a tecnologia DGO. Segundo o White Paper de curvas gamma da Canon, o cinza médio do C-Log2 fica posicionado em 39,8% da escala full range (código 407 em 10 bits, correspondendo a 39,2% IRE) e o branco de 90% em 56,2% full range, mantendo uma resposta linear estendida nas sombras que demanda tratamento na pós-produção.
• C-Log3: Desenvolvido para workflows onde a pós-produção possui prazos mais enxutos, com resposta de contraste na região de sombras próxima à do Canon Log original, conforme detalhado no White Paper da Canon. O C-Log3 mantém o cinza médio em 34,3% da escala full range (código 351 em 10 bits, ou 32,8% IRE) e o branco de 90% em 56,4% full range, estendendo a faixa dinâmica em cerca de 1 stop sobre o Canon Log original, entregando sombras com menor piso de ruído aparente e facilitando a entrega rápida.

Nikon N-Log & N-Gamut

Introduzido pela Nikon para a linha Z mirrorless (câmeras como Z6, Z7, Z8 e Z9 com suporte a gravação interna N-RAW de 12 bits e ProRes 422 HQ de 10 bits, conforme documentado nas especificações técnicas oficiais da Nikon USA), o perfil N-Log viabiliza a captura de ampla latitude em produções cinematográficas e híbridas.

• Posicionamento: O N-Log Specification Document v1.0.0 da Nikon define a curva por meio de sua formulação matemática direta; aplicando a equação para o espaço de código de 10 bits, o cinza médio (refletância 0,18) situa-se em torno de 36% do código digital e o branco de 90% em torno de 59%.
• Desempenho: A Nikon declara dynamic range de até 12 stops para o N-Log em seus materiais técnicos (Nikon USA — What is Nikon N-Log). Após a conclusão da aquisição da RED Digital Cinema em abril de 2024, a Nikon passou a disponibilizar LUTs para N-Log desenvolvidas sob supervisão técnica da RED, projetadas para emular a resposta tonal característica dos sistemas RED. Vale ressaltar que essas LUTs atuam na transformação de visualização do N-Log, enquanto a unificação de pipelines de cor de ponta a ponta com o ecossistema IPP2 e REDWideGamutRGB/Log3G10 é estruturada em torno dos formatos de captura RAW (N-RAW e R3D).

ARRI LogC4 & REVEAL Color Science (ALEXA 35)

Com o lançamento da ALEXA 35 e de seu sensor Super 35 4K nativo, a ARRI introduziu a curva LogC4 e a ciência de cor REVEAL, documentadas detalhadamente no ARRI Dynamic Range White Paper. A ALEXA 35 atinge 17 stops de dynamic range utilizável medidos entre o ponto de clipping e o limiar de sensibilidade (SNR = 1).

• O cinza médio a 18% é mapeado em 28% IRE, contra 39% no LogC3 das câmeras anteriores (valor de referência em EI 800; no LogC3 essa relação variava com o exposure index, ao passo que no LogC4 o mapeamento é invariante) — a curva mais comprimida sem LUT libera headroom expressivo para preservar altas luzes.
• No ISO 800, essa alocação distribui 9,3 stops de headroom acima do cinza médio e 7,7 stops de latitude abaixo dele (conforme a Tabela 4 do white paper da ARRI), conferindo tolerância extraordinária contra estouro de altas luzes em janelas, céus, reflexos especulares e fontes de iluminação direta.

3. Arquitetura de Sensor e Física da Captura

O perfil Log é o container matemático, mas a qualidade do sinal gravado depende da arquitetura física do sensor CMOS.

Dual Base ISO vs. Dual Gain Output (DGO)

Dois conceitos modernos frequentemente confundidos na especificação de câmeras de cinema:

Dual Base ISO (Sony FX3/FX6/FX9/VENICE, Panasonic Lumix S5IIX)

O sensor opera com dois estados de sensibilidade distintos, acionados individualmente (um de cada vez) — diferentemente do sistema DGO da Canon, que realiza a leitura de dois ganhos de forma simultânea. O mecanismo interno específico de comutação não é divulgado pelos fabricantes; em sua análise técnica What is Dual Base ISO?, Alister Chapman aponta que os sensores da VENICE e da FX9 muito provavelmente alteram a capacitância de cada fotodiodo (image well), com modelos como FX3 e FX6 adotando princípios análogos.

• No primeiro ganho base (ex.: ISO 800 no S-Log3 da Sony, ou ISO 640 no V-Log da Panasonic Lumix S5IIX), o sensor opera em seu estado otimizado para baixos níveis de ruído térmico sob iluminação regular.
• Ao comutar para o segundo ganho base (ex.: ISO 12.800 na FX3 ou ISO 4.000 no V-Log da S5IIX), o circuito adota um segundo estado de leitura que entrega sensibilidade elevada com nível de ruído substancialmente menor do que o ganho puramente eletrônico aplicado sobre a base baixa produziria.
• Esse segundo estado mantém um nível de ruído contido, mas não é idêntico à base nativa baixa: segundo Chapman, em corpos como FX3 e FX6 há um ligeiro acréscimo de ruído na base alta que reduz fracionalmente a faixa dinâmica útil. Como regra operacional documentada pelo especialista, quando a cena exigir mais de +6 dB de ganho ou ISO superior ao dobro da base nativa baixa, comutar para a base alta resulta em imagem mais limpa — no S-Log3 de uma FX3, por exemplo, o sinal a ISO 12.800 apresenta melhor relação sinal-ruído do que a ISO 10.000 forçado na base baixa.

Dual Gain Output - DGO (Canon EOS C300 Mark III, C70)

Diferente do Dual Base ISO (que comuta entre estados distintos de forma alternada), o sensor DGO realiza a leitura simultânea de cada pixel em dois níveis de ganho em tempo real para cada quadro capturado, conforme detalhado na documentação técnica da Canon Europe — The DGO sensor explained:

1. O canal de Alto Ganho (High Gain) prioriza a leitura com baixo ruído na região de sombras e meias-luzes.
2. O canal de Baixo Ganho (Low Gain) prioriza a retenção de informação nas áreas de alta luminosidade até a saturação do fotodiodo.
3. O processador DIGIC DV 7 combina essas duas leituras em um fluxo único antes da codificação do arquivo. Na EOS C300 Mark III e EOS C70 gravando em Canon Log 2, essa arquitetura reduz expressivamente o piso de ruído nas sombras e viabiliza uma faixa dinâmica de mais de 16 stops (16+ stops).

O Papel Fundamental da Profundidade de Bits (Bit Depth)

Trabalhar com perfis Log de ampla latitude torna a gravação em 10 bits (1024 níveis por canal / 1,07 bilhão de cores) ou superior uma recomendação técnica indispensável na produção profissional, conforme demonstrado nas análises de quantização de sinal da Sony e da Canon:

Impacto da Profundidade de Bits em Perfis Log:

8-bit (256 níveis por canal RGB / 16,7 milhões de cores):
[Cinza 18% Log] -> Alocado em ~105 níveis de sinal (256 x 0,41).
- Restam cerca de 105 níveis para toda a extensão de sombras, e os stops mais profundos ficam com menos de 10 níveis cada.
- Resultado ao aplicar LUT ou curva de contraste: Posterização e banding visíveis em gradientes de céu e pele.

10-bit (1024 níveis por canal RGB / 1,07 bilhão de cores):
[Cinza 18% Log] -> Alocado em código 420 (S-Log3) / ~420 níveis de sinal.
- Gradação fluida com 4 vezes mais precisão por canal em relação ao formato 8-bit.
- Suporta transformações de cor complexas e correções de exposição de até ±2 EV na pós-produção quando o sinal estiver contido dentro dos limites físicos do sensor.

A compressão logarítmica distribui 14 ou mais stops de latitude em um único container de dados. Em arquivos de 8 bits (apenas 256 níveis inteiros por canal), cada stop de exposição recebe uma fatia extremamente estreita de valores numéricos: ao expandir o contraste na pós-produção para exibição em Rec.709, a separação entre níveis adjacentes torna-se visível a olho nu na forma de faixas abruptas de tom (banding), como alertado pela Canon e por Alister Chapman. Já a codificação em 10 bits fornece 1024 níveis de precisão (4 vezes mais granularidade por canal), permitindo que nós de correção e matrizes de saturação no DaVinci Resolve operem sem degeneração de sinal.

4. Workflow de Tratamento e Gestão de Cor

Trabalhar com arquivos Log na pós-produção evoluiu expressivamente. O uso empírico de LUTs criativas aplicadas diretamente sobre o material desbotado deu lugar a pipelines estruturados de Color Management matematicamente consistentes.

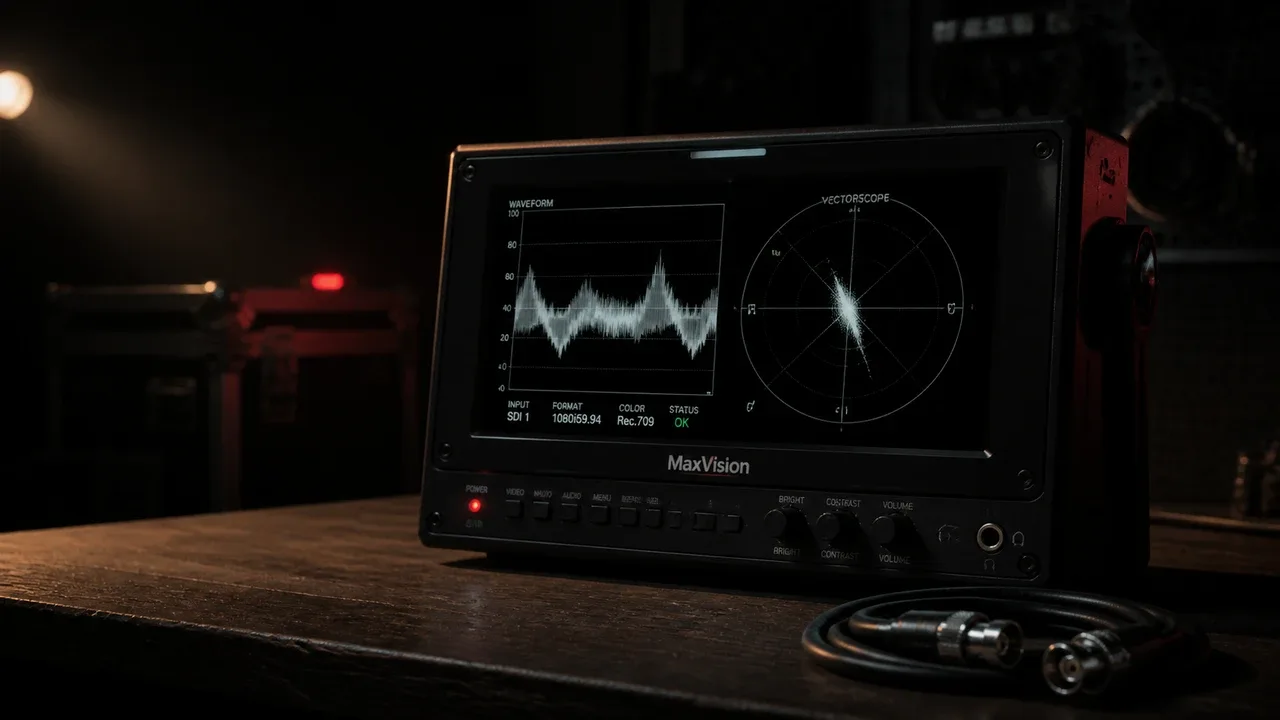

Mapeamento de IRE no Set (Monitoramento com False Color)

No set de filmagem, a exposição correta de um perfil Log deve ser avaliada por meio de Waveform Monitors ou mapas de False Color, evitando a avaliação puramente perceptual em monitores de campo. A tabela a seguir reflete a codificação padrão de cores de exposição documentada na Tabela 3 do White Paper de Dynamic Range da ARRI:

Na prática, ao posicionar um cartão cinza (ou tons de pele de referência) na zona verde, os indicadores roxo e vermelho sinalizam em tempo real a aproximação dos limites operacionais do sensor, permitindo controlar a exposição com precisão objetiva.

Transformação por Color Space Transform (CST) no DaVinci Resolve

O método mais limpo e matematicamente controlado para normalizar imagens Log é utilizar o nó de Color Space Transform (CST) nativo do DaVinci Resolve, documentado no manual de referência da Blackmagic Design.

Estrutura Recomendada de Nodes (DaVinci Resolve CST Workflow):

Node 1: Exposure & WB Correction (Ajustes lineares em espaço Log)
    │
Node 2: CST Input Node (Normalização Matemática)
    ├── Input Color Space: Sony S-Gamut3.Cine (ou V-Gamut / Cinema Gamut)
    ├── Input Gamma: Sony S-Log3 (ou V-Log / Canon Log 2)
    ├── Output Color Space: Rec.709
    ├── Output Gamma: Rec.709 (ou Gamma 2,4)
    ├── Tone Mapping: Luminance Mapping (Custom Max Luminance)
    └── Gamut Mapping: Saturation Compression
    │
Node 3: Creative Color Grading (Looks, Contraste Artístico, Split Toning)

Pipelines Avançados: ACES 1.3 e DaVinci Wide Gamut (DWG)

Em produções comerciais e cinematográficas multicâmera (por exemplo, combinando Sony FX9, Canon C300 Mark III e ARRI ALEXA):

1. ACES (Academy Color Encoding System): Conforme definido nas especificações oficiais da Academy of Motion Picture Arts and Sciences (ACES Central), o pipeline converte os diferentes formatos de entrada (S-Log3, LogC4, C-Log2) para o espaço de cor neutro em ponto flutuante de 32 bits ACES2065-1 (ou ACEScct para gradação nodal). Isso harmoniza o ponto de partida de cor entre diferentes marcas antes da aplicação do look final.
2. DaVinci YRGB Color Managed (DWG/Intermediate): O gerenciamento de cor interno do DaVinci Resolve mapeia as imagens Log para o espaço scene-referred DaVinci Wide Gamut / DaVinci Intermediate em 32-bit float. Nesse ambiente, ferramentas de ajuste de exposição (em valores de EV) e temperatura de cor atuam de maneira linear e previsível em relação à física da cena, aproximando a flexibilidade de manipulação tonal à de formatos de ampla latitude, sem contudo alterar os parâmetros intrínsecos de debayering exclusivos de arquivos RAW.

5. Práticas Recomendadas e Cuidados Críticos no Set

Para garantir que o material capturado entregue todo o seu potencial de dynamic range no produto final, a equipe de fotografia e pós-produção deve observar parâmetros objetivos:

1. A Técnica ETTR (Expose To The Right) em Perfis Log

Como o ruído intrínseco do sensor reside nas sombras mais profundas, uma prática comum adotada por diretores de fotografia — amplamente documentada por especialistas como Alister Chapman — é a técnica ETTR (Expose To The Right). Ao posicionar a exposição ligeiramente acima do ponto nominal (geralmente entre +0,5 EV e +1 EV em relação ao cinza médio teórico), o sinal da cena é empurrado para longe do piso de ruído. Na pós-produção, ao normalizar a exposição de volta para o nível correto, o ruído das sombras é compactado, resultando em menor granulação visível. Contudo, essa técnica consome o headroom de altas luzes, devendo ser utilizada apenas quando a cena possuir margem segura contra o estouro de destaques essenciais.

2. O Impacto Crítico da Subexposição em Log

Subexpor um perfil Log compromete diretamente a relação sinal-ruído (SNR) da imagem. Quando o material é gravado 1 ou 2 stops abaixo dos pontos nominais de referência, informações relevantes da cena são empurradas para a base da OETF, onde o sinal elétrico se aproxima do piso de ruído térmico do sensor, conforme analisado no White Paper de Dynamic Range da ARRI e no guia de exposição de Alister Chapman. Ao tentar recuperar essa exposição no color grading e aplicar a transformação de contraste para Rec.709 no DaVinci Resolve, o ruído cromático e os artefatos de quantização nas sombras são amplificados exponencialmente, degradando de forma perceptível a nitidez, a textura e a fidelidade cromática.

3. Cuidado com Codecs Comprimidos 8-Bit 4:2:0

Se a câmera gravar exclusivamente em 8-bit (como modelos mirrorless e DSLRs com apenas 256 níveis por canal RGB), o uso de perfis Log de ampla latitude como S-Log3 ou C-Log2 é formalmente contraindicado pelos fabricantes, conforme documentado no White Paper da Canon e nas diretrizes operacionais da Sony. Nesses codecs com quantização limitada, a expansão de contraste exigida pela curva Log provoca artefatos severos de banding e posterização em tons contínuos (como céus e gradientes de pele). Nesses fluxos 8-bit, recomenda-se a utilização de perfis de contraste moderado desenvolvidos especificamente para espaço Rec.709 (como Cine4/S-Cinetone na Sony ou Wide DR na Canon).

Fontes primárias

Documentos oficiais dos fabricantes

• Sony — Technical Summary for S-Gamut3.Cine/S-Log3 and S-Gamut3/S-Log3 Introduction (PDF)
• Panasonic — V-Log/V-Gamut Reference Manual (PDF)
• Panasonic — VariCam/EVA1 Support (dynamic range da linha VariCam)
• Panasonic — LUMIX DC-S5M2X, Operating Instructions, especificações de ISO Sensitivity e Dual Native ISO
• Canon USA — White Paper: Canon Log, Canon Log 2 e Canon Log 3 Gamma Curves (PDF)
• Canon Europe — The DGO sensor explained
• Nikon — N-Log Specification Document v1.0.0 (PDF)
• Nikon USA — What is Nikon N-Log and Should I Use it to Record Video?
• Nikon USA — LUTs for N-Log Created with RED (press release, 12/09/2024)
• ARRI — White Paper: Dynamic Range, 28 de setembro de 2022 (PDF)
• Blackmagic Design — DaVinci Resolve Reference Manual
• Academy of Motion Picture Arts and Sciences — ACES (Academy Color Encoding System)

Análises técnicas de referência

• Sony Cine — How to Correctly Expose S-Log3 (a7S III / FX3 / FX6 / FX9), Alister Chapman
• Sony Cine — What is Dual Base ISO?, Alister Chapman
• Sony Cine — The New Sony FX6, review de Alister Chapman

Os valores de sinal e dynamic range citados neste artigo vêm dos documentos oficiais dos fabricantes e das publicações técnicas de engenharia, com duas exceções derivadas por cálculo e devidamente sinalizadas no texto: a primeira é a Nikon, que não publica os pontos em IRE da curva N-Log (os percentuais foram calculados a partir da função matemática oficial do N-Log Specification Document); a segunda é o valor de branco de 90% do LogC4, derivado a partir da Tabela 5 do White Paper da ARRI (que estabelece 41,87% de sinal para 2 1/3 stops acima do cinza médio, correspondente ao branco de 90% a log2(90/18) = 2,32 stops). As análises de Alister Chapman em sony-cinematography.com são referências técnicas especializadas que apoiam a contextualização operacional das câmeras Sony FX, distinguindo-se dos relatórios oficiais do fabricante.

Conclusão e Próximos Passos

Gravar em Log e dominar o dynamic range de câmeras de cinema é a fronteira que separa produções amadoras de conteúdos com acabamento verdadeiramente cinematográfico. Ao alinhar os conhecimentos físicos do sensor, o monitoramento correto por IRE e a gestão de cor científica no DaVinci Resolve, sua produtora garante máxima fidelidade visual e consistência em qualquer janela de exibição.
