Links de Rádio no Cinema FPV: ExpressLRS Gemini, Crossfire e DJI O4

No cinema FPV de alto desempenho — onde aeronaves pesadas transportam câmeras cinematográficas em trajetórias dinâmicas e ambientes desafiadores com estruturas metálicas e reflexões de sinal —, a integridade do link de rádio controle (RC) é o elemento mais crítico da cadeia de voo. Uma interrupção momentânea de comando não compromete apenas a tomada cinematográfica: pode acarretar riscos operacionais e perdas de equipamento.

A seleção de um protocolo de controle de rádio deve se basear em fundamentos determinísticos de engenharia de telecomunicações: link budget, sensibilidade de recepção sob relação sinal-ruído (SNR) negativa, geometria da primeira zona de Fresnel, arquiteturas de diversidade de hardware e decomposição da cadeia de latência ponta a ponta.

1. Arquitetura moderna de controle e protocolos FPV

O ecossistema contemporâneo de controle de rádio para aeronaves não tripuladas consolidou padrões baseados em firmware de código aberto e hardware especializado:

1. Firmwares de Transmissão (EdgeTX): Em transmissores baseados em microcontroladores de 32 bits (como STM32F4/STM32H7), o sistema operacional EdgeTX gerencia a amostragem dos sensores de efeito Hall dos gimbals via ADC e realiza a comunicação serial síncrona com os módulos emissores de RF através do protocolo CRSF (Crossfire Protocol). O suporte a barramentos seriais UART de alta velocidade permite taxas de comunicação de 400 kbps até 1.87 Mbps e 3.75 Mbps em hardwares e portas compatíveis, reduzindo o tempo de serialização dos frames de comando.¹
2. ExpressLRS (ELRS) e Arquitetura Gemini: Desenvolvido com base nos circuitos transceptores Semtech SX1280/SX1281 (2.4 GHz), SX1262/SX1276 (868/915 MHz) e LR1121 (dual-band), o protocolo ExpressLRS oferece o modo Gemini, que implementa diversidade de frequência com transmissões simultâneas em canais separados a cada envio de pacote.²
3. Betaflight e Filtragem de Comandos RC: No firmware da controladora de voo (Betaflight), o sinal de entrada dos canais RC passa por módulos de interpolação e filtragem (RC Smoothing e Feedforward Jitter Filter), alimentando a malha de controle PID e gerando os pulsos digitais de acionamento de motores via protocolo DShot.³
4. TBS Crossfire: Ecossistema pioneiro desenvolvido pela Team BlackSheep operando nas frequências sub-GHz de 868 MHz e 915 MHz, utilizando o protocolo serial CRSF e alternância entre modulação LoRa e FSK conforme a taxa de pacotes configurada.⁴
5. DJI O4 Air Unit: Sistema digital integrado que transporta fluxo de vídeo em alta definição e sinais de rádio controle no mesmo ecossistema de transmissão de dados.⁵

2. Fundamentos físicos de propagação e modulação de RF

A integridade do sinal entre o transmissor do piloto e a aeronave em voo é governada pelas leis da física eletromagnética.

2.1 Modulação LoRa (Chirp Spread Spectrum) vs. Modulações FSK/FLRC

A camada física define como os bits de informação são codificados nas ondas de rádio:

• LoRa (Chirp Spread Spectrum — CSS): A informação é codificada em pulsos lineares de frequência variável (chirps) que varrem continuamente a largura de banda estipulada. Graças ao ganho de processamento do espalhamento espectral (Spreading Factor — SF), o transceptor receptor consegue correlacionar e reconstruir o pacote mesmo quando o sinal chega abaixo do piso de ruído térmico ambiente (SNR < 0 dB).⁶
• FLRC (Fast LoRa) e FSK (Frequency Shift Keying): Modulações de banda estreita que permitem taxas de transmissão de dados elevadas. Exigem, contudo, uma relação sinal-ruído positiva (SNR > +3 dB a +6 dB) no receptor para correta demodulação.⁶

2.2 Equação de Link Budget e Atenuação em Espaço Livre (FSPL)

O Link Budget total de um enlace de rádio representa o balanço entre a potência transmitida, os ganhos de antena e todas as perdas de propagação ao longo do percurso:

PRX (dBm) = PTX (dBm) + GTX (dBi) + GRX (dBi) - FSPL (dB) - L_cabos/conectores (dB) - L_obstrução (dB)

A atenuação em espaço livre (Free-Space Path Loss — FSPL), modelada pela recomendação ITU-R P.525-4, é dada por:

FSPL (dB) = 20 log_10(d_km) + 20 log_10(f_MHz) + 32.44

Para uma distância teórica de 1.0 km em linha de visada desobstruída (Line of Sight — LOS):

• Banda 915 MHz: FSPL = 20 log_10(1) + 20 log_10(915) + 32.44 ≈ 91.67 dB⁸
• Banda 2.4 GHz: FSPL = 20 log_10(1) + 20 log_10(2400) + 32.44 ≈ 100.05 dB⁸
• Banda 5.8 GHz: FSPL = 20 log_10(1) + 20 log_10(5800) + 32.44 ≈ 107.71 dB⁸

Para potências de emissão e ganhos de antena equivalentes, a banda de 915 MHz apresenta uma atenuação de espaço livre 8.38 dB menor do que a de 2.4 GHz, traduzindo-se em maior densidade de potência recebida à mesma distância em espaço livre desobstruído.

2.3 Geometria da Primeira Zona de Fresnel

A energia eletromagnética propaga-se através de um elipsoide tridimensional de revolução entre o transmissor e o receptor, denominado Zona de Fresnel. Conforme a recomendação ITU-R P.526, o raio da primeira zona de Fresnel (R_1) no ponto médio do enlace ($d/2$) é:

R_1 (metros) = 8.657 × √(d_km) ÷ (f_GHz)

Para uma distância de d = 500 m (0.5 km):

• 915 MHz (0.915 GHz): R_1 = 8.657 × √(0.5) ÷ (0.915) ≈ 6.40 metros⁹
• 2.4 GHz (2.4 GHz): R_1 = 8.657 × √(0.5) ÷ (2.4) ≈ 3.95 metros⁹
• 5.8 GHz (5.8 GHz): R_1 = 8.657 × √(0.5) ÷ (5.8) ≈ 2.54 metros⁹

                       GEOMETRIA DA PRIMEIRA ZONA DE FRESNEL

               Transmissor (TX)                     Receptor (RX)
                      \                             /
                       \     . - - - - - - - .     /
                        +---'        |        `---+
                        |         Raio R1         |
                        +---.        |        .---+
                             ` - - - - - - - '
                                     |
                       Distância d / 2 (Ponto Médio)

Obstruções físicas que penetram na primeira zona de Fresnel geram fenômenos de difração, absorção e desfasamento de sinal (multipath fading). Por demandar um raio elipsoidal maior (6.40 m contra 3.95 m a 500 m), o sinal de 915 MHz é mais suscetível a obstruções pelo relevo ou estruturas próximas ao solo em voos baixos.

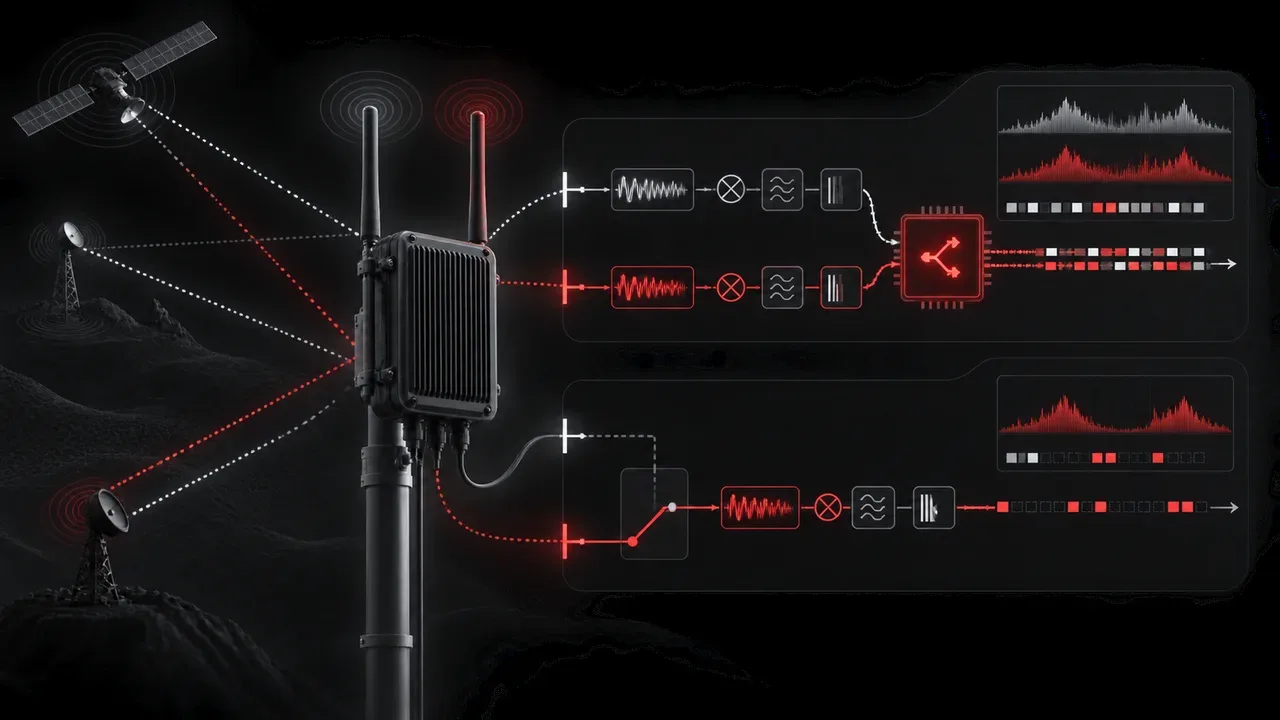

3. Arquiteturas de recepção: Antenna Switching vs. True Diversity vs. Gemini

A confiabilidade do enlace em ambientes complexos está diretamente ligada à topologia de hardware empregada.

3.1 Antenna Switching Diversity (Comutação de Antena)

Presente em receptores de entrada, esta arquitetura utiliza um único circuito integrado transceptor de RF conectado a duas antenas através de uma chave eletrônica de RF (RF switch).

• Mecanismo: O transceptor monitora a qualidade do sinal (RSSI/preâmbulo) na antena ativa. Se o sinal decair abaixo de um limiar preestabelecido, a chave comuta para a segunda antena.
• Comportamento operacional: A comutação é sequencial. Caso o desvanecimento ocorra durante o recebimento do payload após o preâmbulo, o pacote pode ser corrompido antes que a chave comute.

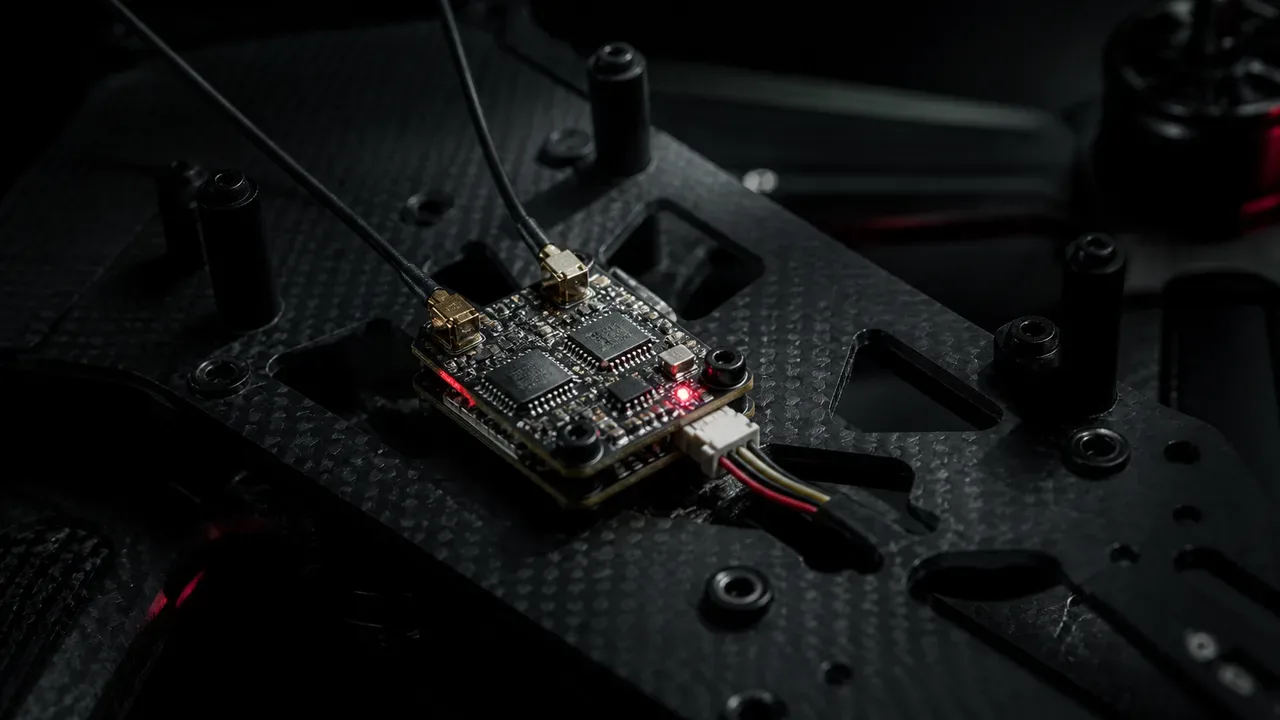

3.2 True Diversity (Diversidade Real de Recepção)

Receptores True Diversity (como o ExpressLRS SuperD e o TBS Crossfire Diversity RX) integram dois circuitos integrados transceptores de RF e duas cadeias de amplificação (LNA/PA) completas e independentes.

• Mecanismo: Ambas as antenas escutam a mesma frequência simultaneamente. Os dois circuitos realizam a demodulação de forma paralela e independente.
• Validação: A controladora ou microcontrolador do receptor seleciona o pacote íntegro verificado por checagem de redundância cíclica (CRC), mitigando perdas decorrentes de despolarização quando a aeronave altera sua inclinação em voo.

3.3 ExpressLRS Gemini: Diversidade de Frequência Simultânea

A documentação técnica do ExpressLRS define o modo Gemini como uma arquitetura de diversidade ativa tanto no transmissor (Dual-TX) quanto no receptor (Dual-RX / True Diversity):²

                            ARQUITETURA EXPRESSLRS GEMINI

       RÁDIO TRANSMISSOR (DUAL-TX)                   RECEPTOR NO DRONE (SUPERD RX)
     +-------------------------------+             +-------------------------------+
     |  Transceptor RF 1 (Freq F1)   | === F1 ===> |  Transceptor RF 1 (Freq F1)   |
     |  (Antena TX 1)                |             |  (Antena RX 1)                |
     +-------------------------------+             +-------------------------------+
     |  Transceptor RF 2 (Freq F2)   | === F2 ===> |  Transceptor RF 2 (Freq F2)   |
     |  (Antena TX 2)                |             |  (Antena RX 2)                |
     +-------------------------------+             +-------------------------------+
       *Transmissão Simultânea em 2                  *Decodificação Paralela e
        Canais Separados de Frequência*               Seleção de Pacote por CRC*

• Gemini Single-Band: A cada ciclo de envio, o módulo transmissor envia o mesmo pacote simultaneamente em duas frequências distintas dentro da mesma banda (com separação aproximada de ~40 MHz na banda de 2.4 GHz ou ~10 MHz na banda de 900 MHz). O receptor True Diversity decodifica ambos os canais de forma paralela e aceita o pacote caso qualquer um deles seja validado pelo CRC.²
• GemX (Dual-Band): Modalidade aplicável a hardwares específicos equipados com o transceptor Semtech LR1121, que permite a transmissão e recepção simultânea combinando as bandas de 2.4 GHz e 900 MHz no mesmo enlace.²
• Limites de Engenharia: Conforme ressaltado na documentação oficial do ExpressLRS, o Gemini não aumenta a sensibilidade de recepção nem o alcance em espaço livre ideal; seu ganho reside no aumento da taxa de entrega de pacotes (Link Quality / LQ) ao combater desvanecimentos rápidos causados por percurso múltiplo e interferências de canal em ambientes hostis de RF.²

4. Comparativo técnico: ExpressLRS vs. TBS Crossfire vs. DJI O4

A tabela a seguir resume as características de rádio, modulação, arquitetura e integração dos três ecossistemas:

5. Decomposição da cadeia de latência ponta a ponta

A latência total de comando é definida pela soma de todas as etapas sequenciais desde a movimentação mecânica dos gimbals até a aplicação de tensão nos enrolamentos dos motores:

                            CADEIA DE LATÊNCIA DETERMINÍSTICA

  +----------------+     +----------------+     +----------------+     +----------------+
  | 1. Amostragem  | ==> | 2. Transporte  | ==> | 3. Intervalo   | ==> | 4. Malha PID & |
  | ADC no Rádio   |     | Serial UART no |     | de Pacotes     |     | Envio DShot600 |
  | (EdgeTX)       |     | Rádio (CRSF)   |     | no Ar (1/Rate) |     | na FC / ESCs   |
  +----------------+     +----------------+     +----------------+     +----------------+

5.1 Amostragem dos Gimbals e Processamento no Rádio (EdgeTX)

Os sensores de efeito Hall dos gimbals são convertidos por canais ADC do microcontrolador do rádio. O sistema operacional EdgeTX processa as curvas de calibração, mixers de canal e prepara o frame serial.¹

5.2 Transporte Serial UART Interno

O pacote de canais é transferido do processador central do rádio para o circuito transmissor via barramento serial:

• Taxa de 400 kbps (CRSF Padrão): A transmissão serial de um frame de canais e telemetria de 26 bytes demanda cerca de 0.65 ms a 1.75 ms dependendo do overhead e bufferização.⁴
• Taxa de 1.87 Mbps / 3.75 Mbps (CRSF High-Speed): Reduz o tempo de transferência serial para frações abaixo de 0.20 ms, liberando largura de banda para taxas de pacotes elevadas sem gargalo no barramento serial.¹

5.3 Intervalo de Pacotes no Ar (Packet Interval)

O tempo nominal entre pacotes consecutivos transmitidos por RF é dado pelo inverso matemático da taxa de atualização (T = 1 / rate):

• Taxa de 1000 Hz: Novo pacote enviado a cada 1.0 ms.²
• Taxa de 500 Hz: Novo pacote enviado a cada 2.0 ms.²
• Taxa de 250 Hz: Novo pacote enviado a cada 4.0 ms.²
• Taxa de 150 Hz: Novo pacote enviado a cada 6.66 ms.⁴
• Taxa de 50 Hz: Novo pacote enviado a cada 20.0 ms.⁴

Nota de engenharia: Há um trade-off documentado entre taxa de pacotes e alcance: taxas mais altas (e.g. 500–1000 Hz) utilizam modulações com menor tempo no ar (air time) e índices de espalhamento mais baixos, resultando em menor sensibilidade de recepção em comparação com taxas de 50–100 Hz configuradas em LoRa de banda estreita.²

5.4 Processamento na Controladora e Envio DShot600

Ao receber o frame serial CRSF via interrupção UART DMA, a controladora de voo executa o algoritmo de filtragem (RC Smoothing) e alimenta a malha PID. O comando final de aceleração é despachado para os ESCs via protocolo DShot600, que transmite uma palavra digital de 16 bits a 600 kHz em aproximadamente 27 microssegundos por ciclo de motor.³

6. Procedimentos de segurança operacional, failsafe e regulação técnica

A operação de drones FPV profissionais requer planejamento de contingência estruturado e aderência estrita à regulamentação vigente.

6.1 Parametrização e Princípios de Fail-Safe no Betaflight

O sistema de failsafe da controladora de voo (Betaflight Failsafe Documentation) organiza a resposta a perdas de sinal em dois estágios sequenciais:¹⁰

1. Stage 1 (Perda Temporária de Pacotes / Guard Time):
   • É ativado imediatamente após a interrupção da recepção de frames válidos pelo período de guarda inicial (failsafe_phase1_timeout, padrão de 300 ms).
   • O comportamento padrão de fábrica no Stage 1 aplica a política de fallback, mantendo canais de Roll, Pitch e Yaw centralizados e zerando a aceleração (Throttle em zero) para prevenir acelerações descontroladas durante interrupções breves.¹⁰
2. Stage 2 (Perda Permanente de Link):
   • Caso o sinal não seja restabelecido após o esgotamento do tempo estipulado por failsafe_delay (cujo valor padrão é de 1.5 segundos no Betaflight 4.5 e 1.0 segundo no Betaflight 4.4), o sistema aciona o Stage 2.¹⁰
   • Os procedimentos disponíveis para Stage 2 incluem:
     • Drop (Desarme imediato): Desarma os motores instantaneamente. É o procedimento mais previsível em áreas delimitadas ou fechadas para conter a trajetória da aeronave.
     • GPS Rescue: Inicia a rotina de retorno automatizado caso haja módulo GNSS devidamente configurado com fix consistente de satélites e parâmetros de altitude homologados.
     • Alerta de segurança: A documentação oficial do Betaflight desaconselha o uso do Landing Mode como configuração genérica, alertando sobre riscos de deriva sem controle confiável de altitude barométrica.¹⁰
3. Validação em Bancada e Protocolo de Teste:
   • Qualquer parametrização de failsafe deve ser obrigatoriamente testada em bancada com as hélices removidas, desligando o transmissor de rádio para confirmar o corte dos motores e a transição de estágios antes de qualquer voo.
   • A escolha entre desarme (Drop) ou resgate por GNSS (GPS Rescue) deve ser definida em conjunto com o piloto remoto em comando e validada pela equipe de segurança da produção para cada cenário específico.

6.2 Conformidade Regulatória: DECEA e ANATEL

A operação profissional de rádio controle no Brasil submete-se às diretrizes dos órgãos reguladores competentes:

• DECEA (Instrução do Comando da Aeronáutica ICA 100-40):
  • O Artigo 24 da ICA 100-40 regulamenta que operações com óculos FPV em regime de voo visual exigem obrigatoriamente a presença de um Observador de RPA (Spotter) dedicado, mantendo contato visual direto com a aeronave e comunicação contínua e desimpedida com o piloto remoto em comando.¹¹
  • Toda operação no espaço aéreo brasileiro deve ser previamente solicitada e autorizada através do sistema SARPAS do DECEA.¹¹
• ANATEL (Resolução nº 680/2017 e Ato nº 14448/2017):
  • As faixas de 902 a 907.5 MHz / 915 a 928 MHz, 2400 a 2483.5 MHz e 5725 a 5850 MHz são regulamentadas como faixas de radiação restrita de uso geral.¹²
  • Conforme o Ato nº 14448/2017 da ANATEL, sistemas de modulação digital e espalhamento espectral possuem limite máximo de potência de pico conduzida de 1 Watt (30 dBm) para antenas com ganho direcional de até 6 dBi, devendo os equipamentos estar em conformidade com as exigências de homologação e limites de emissão.¹³

7. Critérios de decisão técnica de RF para infraestrutura de set

A escolha da tecnologia de link de rádio deve ser orientada pelos requisitos operacionais da produção e pelo ambiente de radiofrequência local:

                            MATRIZ DE DECISÃO TÉCNICA DE RF

       Cenário Operacional                      Diretriz de Engenharia de RF
  -----------------------------------------------------------------------------------------
  Aeronave Pesada em Espaço Misto / Galpão  ==> ExpressLRS 2.4 GHz Gemini (Dual-TX / SuperD)
  (Estruturas metálicas e ruído de set)         ou Sistema Dedicado com True Diversity
  -----------------------------------------------------------------------------------------
  Cinewhoop Leve de Proximidade             ==> ExpressLRS 2.4 GHz True Diversity
  (Ambiente interno / voo em curto raio)        ou Link Integrado DJI O4 em montagens leves
  -----------------------------------------------------------------------------------------
  Operações Externas de Longo Alcance       ==> Bandas Sub-GHz (915 MHz LoRa / Crossfire)
  (Linha de visada aberta / relevo amplo)       respeitando o envelope da Zona de Fresnel

1. Aeronaves Cinematográficas Pesadas: A utilização de receptores True Diversity e arquitetura Gemini em bandas dedicadas (2.4 GHz ou sub-GHz) proporciona resiliência contra nulos de desvanecimento causados por obstáculos condutivos e reflexões em estruturas de estúdio.
2. Aeronaves Leves de Proximidade: Para voos em espaços confinados de curto raio com aeronaves compactas, soluções com receptores leves ou o link integrado da DJI O4 oferecem redução de cabeamento e peso estrutural, desde que a operação permaneça dentro dos limites de visada e controle.
3. Operações Externas Amplas: A banda de 915 MHz oferece menor perda em espaço livre (FSPL), sendo recomendada para distâncias maiores, desde que a trajetória de voo garanta desobstrução da primeira zona de Fresnel e conformidade com as regras do DECEA/ANATEL.

FAQ Técnico: Perguntas Frequentes sobre Links de Rádio FPV

Como funciona a arquitetura ExpressLRS Gemini em comparação com receptores True Diversity tradicionais?

Receptores True Diversity tradicionais utilizam dois transceptores na aeronave escutando a mesma frequência. O ExpressLRS Gemini expande essa diversidade para o transmissor (Dual-TX), enviando simultaneamente o mesmo pacote em duas frequências distintas dentro da mesma banda (ou dual-band 2.4 GHz + 900 MHz no modo GemX com transceptores LR1121). O receptor True Diversity decodifica os dois canais em paralelo e valida o pacote via CRC. Essa técnica mitiga desvanecimentos rápidos causados por reflexões, embora não amplie a sensibilidade nominal máxima dos chips de rádio.

Por que a modulação LoRa consegue manter a decodificação com relação sinal-ruído (SNR) negativa?

A modulação LoRa (Chirp Spread Spectrum) utiliza espalhamento espectral onde cada bit de dado é modulado em pulsos lineares de frequência (chirps). O ganho de processamento permite que o receptor correlacione a energia do sinal no domínio da frequência e decodifique o pacote mesmo quando a potência do sinal está abaixo do piso de ruído térmico ambiente (com sensibilidade de até -19.5 dB de SNR no transceptor Semtech SX1280 em SF12).

Quais são as características de isolamento entre link de rádio dedicado e link integrado como a DJI O4?

Sistemas de rádio dedicados (como ExpressLRS e TBS Crossfire) operam em transceptores e bandas de frequência independentes da cadeia de transmissão de vídeo, garantindo que o controle da aeronave permaneça desacoplado de eventuais interferências no fluxo de vídeo digital. No sistema integrado da DJI O4 Air Unit, o link de rádio controle trafega no mesmo ecossistema do sinal de vídeo digital, simplificando a montagem e reduzindo o peso em aeronaves compactas.

Quais as exigências legais da ICA 100-40 do DECEA para operações FPV no Brasil?

Conforme o Artigo 24 da ICA 100-40, operações com óculos FPV em regime de voo visual exigem obrigatoriamente a presença de um Observador de RPA (Spotter) dedicado, encarregado de manter contato visual contínuo e direto com a aeronave e comunicação desimpedida com o piloto remoto em comando. Além disso, as operações devem ser previamente cadastradas e autorizadas no sistema SARPAS do DECEA.
