    Frame para Drone FPV: Geometrias, Fibras de Carbono e Guia Técnico de Escolha

    Entenda como escolher o frame de drone FPV ideal. Guia técnico sobre geometrias True-X e Deadcat, fibra Toray T700, espessura e ressonância no Betaflight.

    2026-09-2210 minEquipe MaxVision
    CLIP_001 · DJI O4FPV · 4K · 60FPS
    DRONES FPV · 2026.09.22

    O frame de um drone FPV é a estrutura esquelética em fibra de carbono que ancora motores, eletrônica e câmeras. Ele define a resposta aerodinâmica em manobras, dissipa a energia de impactos e filtra vibrações mecânicas prejudiciais ao giroscópio.

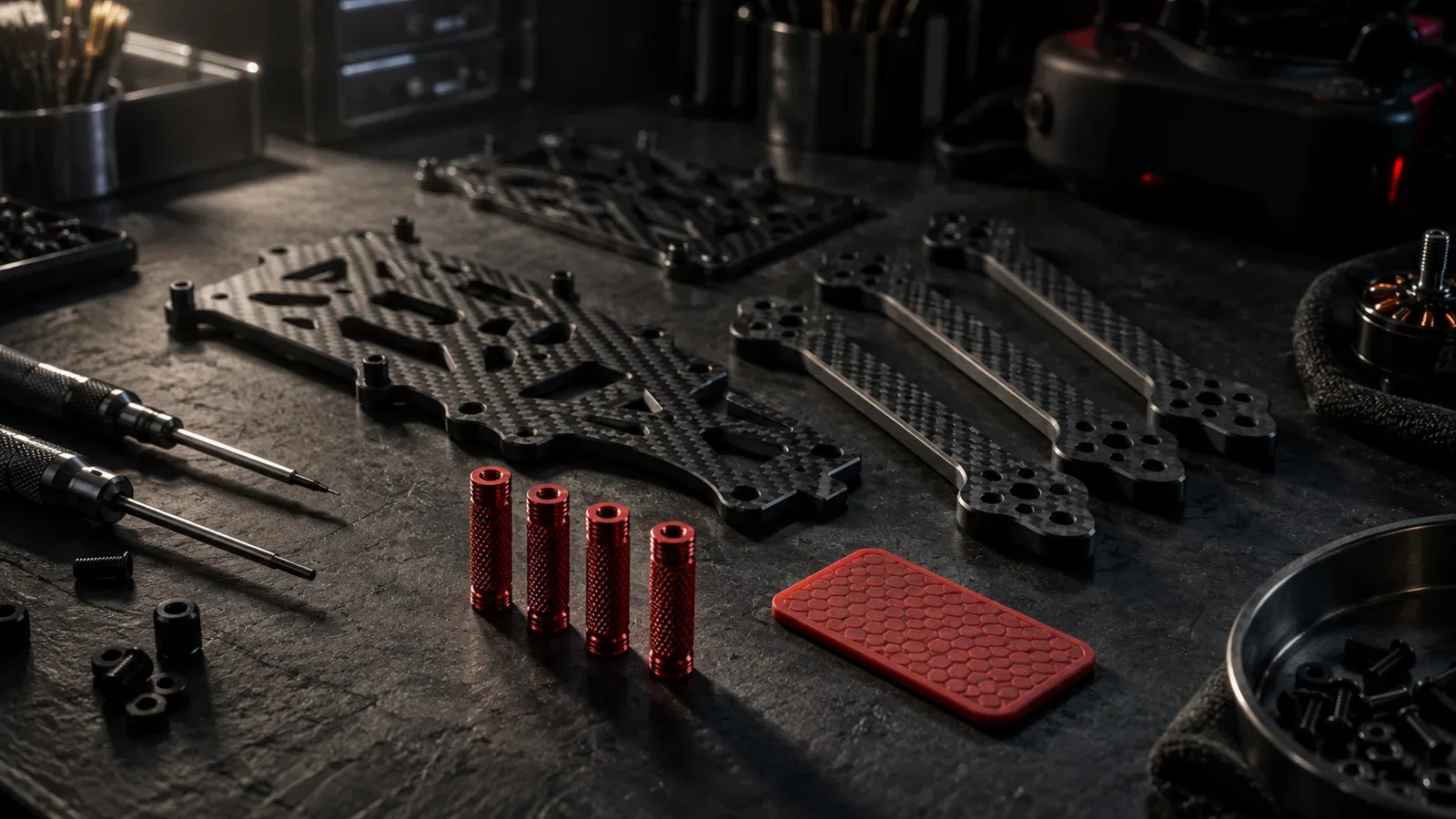

    Chassi de fibra de carbono para drone FPV desmembrado em bancada com standoffs de alumínio carmim e ferramentas de precisão

    O que é o frame no drone FPV e qual é a sua função estrutural

    O frame de um drone FPV é o esqueleto em compósito de fibra de carbono projetado para ancorar a eletrônica e os motores. O chassi fornece rigidez mecânica para transmissão de empuxo vetorial e resguarda componentes vitais. Ele atua como filtro mecânico primário para o giroscópio.

    Na dinâmica de voo em malha fechada (closed-loop), o chassi opera sob frequências de amostragem de até 8 kHz.

    Cada motor brushless moderno gera mais de 2.200 gramas de empuxo. Quatro motores somam mais de 8,8 kgf de força em uma aeronave de 650 gramas.

    Essa relação empuxo-peso supera a marca de 13:1. Manobras extremas impõem momentos fletores intensos na raiz dos braços de carbono.

    Uma flexão mecânica excessiva altera a orientação dos rotores. Essa deflexão prejudica a precisão do algoritmo PID da controladora de voo.

    A montagem clássica de um chassi divide-se em placas horizontais e braços modulares:

    • Top plate: Suporta bateria e antenas de sinal, com espessura entre 2,0 mm e 2,5 mm.
    • Mid plate: Trava a base dos braços e fixa as placas eletrônicas centrais.
    • Bottom plate: Fecha o sanduíche inferior e resiste ao atrito em aterrissagens.
    • Braços independentes: Peças de 5,0 mm a 6,0 mm que sustentam motores e absorvem torções mecânicas.
    • Gaiola frontal: Placas em alumínio 7075-T6 ou carbono que protegem a lente da câmera.

    Essa montagem em sanduíche distribui os esforços mecânicos pela fuselagem, prevenindo pontos de tensão concentrada.

    Geometrias de braço: diferenças entre True-X, Deadcat e Stretch-X

    As geometrias de braço determinam o comportamento inercial da aeronave e o enquadramento da câmera. O formato True-X prioriza manobras acrobáticas simétricas em freestyle. A configuração Deadcat afasta as hélices do campo de visão da câmera de vídeo. Por fim, o modelo Stretch-X confere estabilidade direcional de pitch em corridas de alta velocidade.

    A posição espacial dos motores altera a distribuição dos momentos de inércia nos eixos de Roll e Pitch.

    Em um chassi True-X, os motores formam um quadrado simétrico em torno do centro de massa. Os momentos de inércia em Roll e Pitch são virtualmente idênticos.

    Essa simetria garante resposta de manobra neutra e previsível, razão pela qual o True-X domina o freestyle.

    Na geometria Deadcat, os braços frontais são abertos para os lados e recuados para trás. Essa alteração retira as hélices da visão de lentes ultra-angulares.

    Sistemas modernos como DJI O3 e DJI O4 cobrem até 155 graus de campo visual. O chassi Deadcat entrega gravação limpa sem pás no quadro.

    Os motores dianteiros ficam mais distantes do centro de gravidade do que os traseiros. O firmware compensa essa assimetria com mixers customizados no Betaflight.

    No chassi Stretch-X, o comprimento longitudinal supera a largura lateral. Essa distância confere firmeza no eixo de Pitch e reduz o arrasto aerodinâmico em corridas.

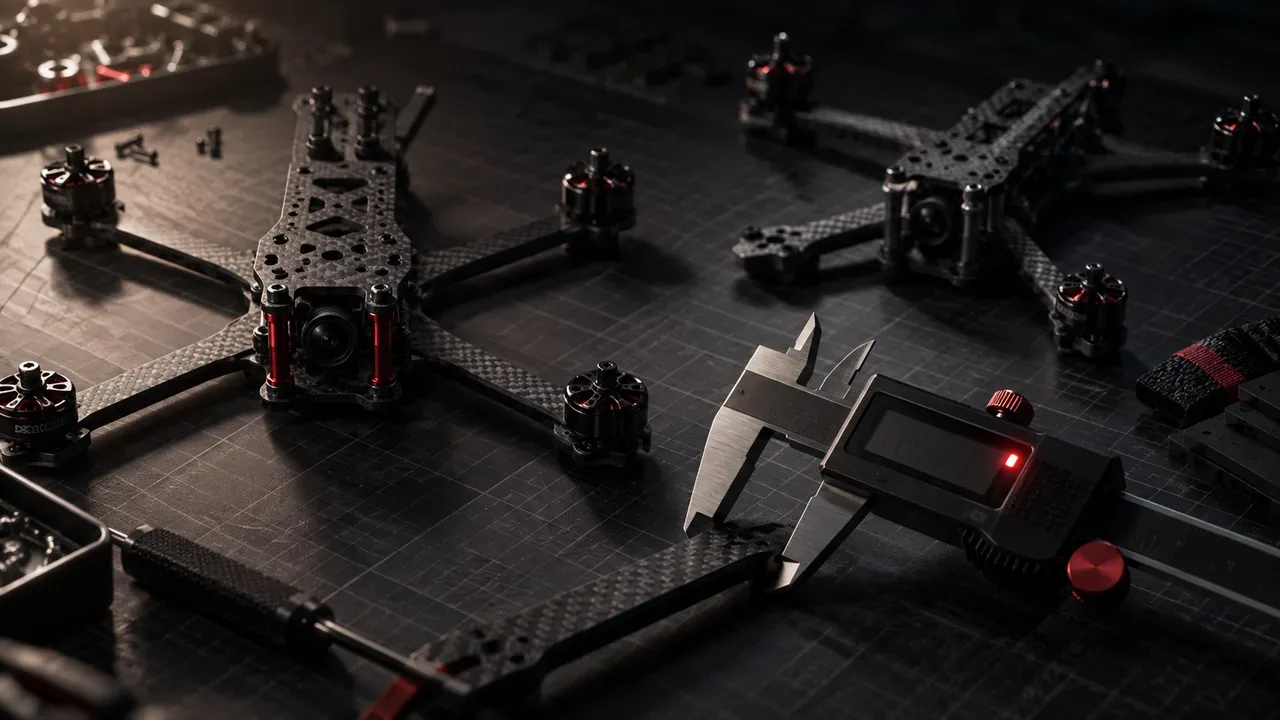

    Comparação em bancada entre geometria True-X de freestyle e Deadcat com micrômetro digital medindo espessura de braço

    A tabela abaixo resume as propriedades mecânicas e a indicação de cada geometria:

    Geometria de BraçoRelação de Distância (Pitch vs Roll)Hélices no Campo de Visão (FOV)Comportamento Aerodinâmico e InérciaAplicação Principal no FPV
    True-XL_pitch = L_roll (quadrado simétrico)Visíveis em ângulos baixosResposta idêntica em Roll e PitchManobras acrobáticas e freestyle
    Deadcat (DC)L_pitch < L_roll (motores dianteiros abertos)100% ausentes do enquadramentoExige mixer assimétrico no firmwareFilmagens de cinema e inspeção
    Stretch-XL_pitch > L_roll (retângulo estreito)Visíveis em aceleraçãoAlta estabilidade de Pitch e menor arrastoCorridas oficiais (racing)
    Wide-XL_pitch < L_roll (aberto simétrico)Hélices surgem apenas na borda extremaTransições suaves em guinada e rolamentoFreestyle moderno e captura mista
    H-FrameL_pitch com corpo central compridoHélices visíveis na maioria dos ângulosInércia de Pitch elevada pelo corpo longoLonga distância e cargas extras

    Modelos comerciais refletem essa divisão. O kit Nazgul DC5 da iFlight adota braços Deadcat para vídeo limpo.

    O Nazgul XL5 da iFlight e o chassi GEPRC Mark5 priorizam simetria para manobras rápidas.

    Fibra de carbono Toray T700 versus 3K: resistência e delaminação

    A fibra de carbono Toray T700 entrega resistência à tração 38,8% superior à tradicional fibra 3K T300. Essa matriz de alto módulo elástico suporta deformações plásticas maiores antes da fratura. O tratamento de bordas chanfradas reduz a delaminação das camadas de tecido epóxi durante impactos em superfícies rígidas.

    A resistência mecânica do chassi depende da fibra contínua impregnada com resina epóxi termofixa.

    No padrão comum conhecido como 3K, cada feixe contém 3.000 filamentos tecidos em sarja ou tela. Quase todos os frames de entrada usam fibras T300 nesse tecido.

    Em modelos profissionais, fabricantes empregam chapas unidirecionais de Toray T700S curadas em autoclave sob pressão e calor controlados.

    Dados da Toray Composite Materials comprovam a diferença. A fibra T700S entrega 4.900 MPa de tração e 2,1% de deformação até a ruptura.

    Em contraste, a fibra clássica T300 alcança somente 3.530 MPa e 1,5% de alongamento.

    Essa diferença mecânica representa quase o dobro de energia absorvida antes da ruptura do compósito. Em impactos violentos, o carbono T700 dissipa o choque sem estilhaçar.

    Propriedade MecânicaFibra Toray T700S (Avançada)Fibra Padrão T300 (Convencional)Vantagem Prática no Drone FPV
    Resistência à Tração4.900 MPa (711 ksi)3.530 MPa (512 ksi)38,8% mais resistente a esforços fletores
    Módulo de Elasticidade230 GPa (33,4 Msi)230 GPa (33,4 Msi)Rigidez equivalente sob carga normal
    Alongamento na Ruptura2,1%1,5%Suporta impactos sem trincar camadas
    Densidade Linear1,80 g/cm³1,76 g/cm³Peso estrutural idêntico na bancada
    Resistência à FadigaAlta em múltiplos ciclos de choqueMédia após microfissuras internasMaior longevidade em treinos pesados

    O acabamento das bordas usinadas em fresadoras CNC também afeta a durabilidade. Bordas retas em 90 graus deixam as fibras periféricas vulneráveis a lascamentos.

    Fabricantes experientes como a Armattan Quads aplicam chanfragem de 45 graus (chamfered edges) e selagem química perimetral.

    Esse cuidado reduz consideravelmente a delaminação das camadas de carbono após choques contra piso rígido.

    As ferragens completam o conjunto mecânico. Parafusos de aço carbono grau 12.9 são indispensáveis no travamento dos braços.

    Parafusos de titânio grau 5 economizam peso no fechamento superior. Standoffs de alumínio 7075-T6 suportam pancadas axiais muito melhor que ligas econômicas 6061.

    Espessura dos braços e ressonância mecânica no Betaflight

    A espessura dos braços governa a frequência de ressonância mecânica que atinge o sensor giroscópico da controladora. Braços com espessura de 5 mm ou 6 mm elevam a ressonância natural para além de 280 Hz. Essa rigidez permite que os filtros digitais do Betaflight operem com menor atraso de fase, evitando aquecimento nos motores.

    Um braço de drone comporta-se mecanicamente como uma viga engastada carregada na ponta pelo empuxo do motor.

    Pela Teoria Clássica de Vigas de Euler-Bernoulli, o momento de inércia de área (I) para uma seção retangular calcula-se por I = (b × h^3) ÷ 12.

    A rigidez elástica varia diretamente com o cubo da espessura vertical do braço. A equação simplificada é K_flex = (E × b × h^3) ÷ (4 × L^3).

    Aumentar a espessura de 4,0 mm para 5,0 mm expande a rigidez à flexão em 95,3%. Passar de 5,0 mm para 6,0 mm gera um ganho extra de 72,8%.

    Braços finos de 4,0 mm fletem sob aceleração e vibram em frequências baixas, entre 140 Hz e 180 Hz. Essa faixa coincide com o giro normal dos motores.

    O giroscópio lê essa oscilação como desvio angular real. Em resposta, o filtro derivativo do PID (termo D) injeta correções elétricas frenéticas no ESC.

    Esse ciclo aquece as bobinas dos motores em poucos segundos de voo e degrada a bateria.

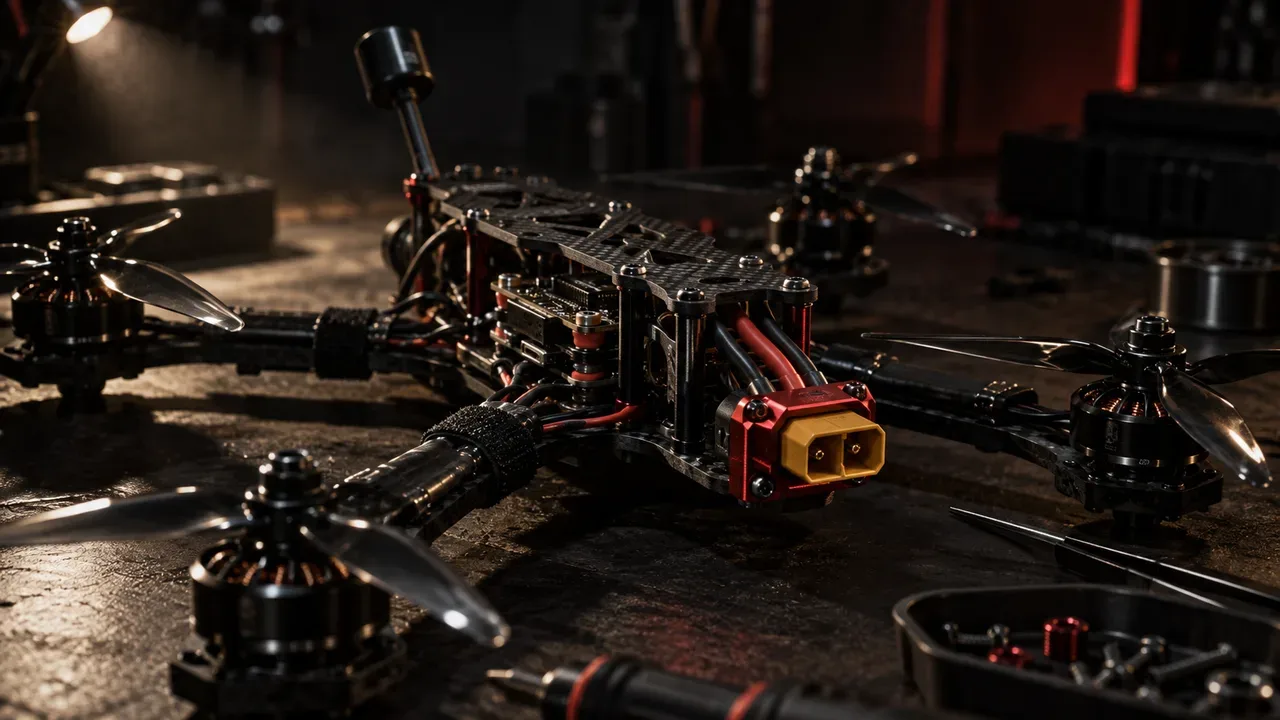

    Chassi FPV montado com stack de controladora isolado por amortecedores de silicone e suporte carmim de conector de bateria

    Braços rígidos de 5,0 mm a 6,0 mm deslocam a primeira frequência de ressonância mecânica para além de 280 Hz.

    O guia do Betaflight Soft-Mounting confirma essa dinâmica. Vibrações nessa faixa alta são eliminadas facilmente pelo RPM Filter.

    A filtragem limpa preserva a agilidade dos comandos de pilotagem sem superaquecer os motores.

    Sensores modernos, como o TDK ICM-42688-P citado no Betaflight Supported Sensors, exigem essa rigidez mecânica.

    Estudos de vibrações da AOS RC comprovam que braços espessos reduzem os modos de torção pela metade.

    A nitidez de vídeos captados em alta resolução depende dessa rigidez fundamental do chassi.

    Padrões de furação, montagem de stack e proteção de componentes

    Os padrões de furação definem a compatibilidade física dos componentes eletrônicos no interior do chassi. A furação de 30,5 por 30,5 milímetros oferece durabilidade superior para aeronaves de cinco polegadas. Em contrapartida, furações compactas de 20 por 20 milímetros economizam peso em montagens ultraleves.

    A disposição interna exige planejamento para que cabos de força e placas de circuito operem sem interferências.

    Três formatos de furação padronizam o mercado de controladores de voo e ESCs:

    • 30,5×30,5 mm (parafusos M3): Padrão tradicional para cinco polegadas, suportando trilhas largas para correntes de até 60 A contínuos.
    • 20×20 mm (parafusos M2 e M3): Formato compacto voltado para modelos leves de quatro polegadas ou builds de corrida com baixo peso.
    • 25,5×25,5 mm (parafusos M2): Padrão diagonal para placas multifuncionais integradas AIO, típico em Cinewhoops fechados.

    A furação dos motores também requer atenção rigorosa. Motores de cinco polegadas (2207 e 2306) adotam furação circular métrica de 16×16 mm com parafusos M3.

    Motores menores usam furação de 12×12 mm com parafusos M2. Os parafusos nunca devem encostar nas bobinas do estator, evitando curto-circuito.

    Na frente do chassi, a largura da gaiola estipula o tamanho da câmera aceita: Micro (19 mm), Mini (21 mm) ou Nano (14 mm).

    A maioria dos chassis atuais traz suportes moldados em TPU 95A ou peças em alumínio para fixação segura da lente.

    A controladora de voo precisa ser desacoplada por buchas amortecedoras de silicone (grommets) com dureza Shore A 40.

    O aperto exagerado esmaga essas borrachas e transmite vibrações danosas para a placa. O conjunto deve descansar livremente sobre as colunas.

    Diagnóstico de danos e manutenção preventiva do chassi em campo

    A manutenção preventiva do frame exige a detecção antecipada de trincas internas e parafusos frouxos após cada voo. O teste sonoro de impacto revela delaminações ocultas na fibra de carbono. A aplicação de trava-rosca anaeróbico de médio torque em todos os parafusos estruturais evita vibrações destrutivas durante o voo.

    Mesmo sem quebras externas aparentes, colisões severas podem romper as ligações internas de resina entre as camadas de carbono.

    Essa delaminação oculta derruba a rigidez elástica do braço pela metade. Em voos seguintes, o motor daquele canto vibra e aquece em excesso.

    O método mais confiável em campo é o Coin Tap Test (teste de batida de moeda).

    Bata suavemente com uma moeda metálica ao longo de toda a extensão do braço de carbono.

    O compósito saudável emite um estalo metálico agudo e ressonante. Áreas delaminadas produzem um ruído oco e abafado.

    Qualquer braço que emitir som oco perdeu rigidez estrutural e deve ser substituído antes da próxima decolagem.

    Durante a montagem e revisão, adote os seguintes cuidados essenciais:

    • Trava-rosca anaeróbico (Loctite 242 azul): Aplique uma microgota nos parafusos de aço que fixam peças metálicas. Roscas soltas provocam vibrações severas na IMU.
    • Superfícies limpas: Certifique-se de que não haja poeira ou resíduos entre os braços e as placas centrais.
    • Aperto cruzado: Aperte os parafusos centrais em sequência diagonal para distribuir a pressão de contato por igual.
    • Selagem com cianoacrilato: Se notar pequenos desgastes nas pontas dos braços, aplique adesivo cianoacrilato líquido para selar as fibras.

    A manutenção constante do chassi assegura imagens estáveis, comandos ágeis e máxima vida útil para todos os componentes mecatrônicos.

    Perguntas Frequentes sobre Frame para Drone FPV

    Qual é a diferença prática entre um frame True-X e um frame Deadcat?

    O chassi True-X dispõe os braços em formato de quadrado simétrico perfeito. Ele assegura comportamento idêntico em manobras acrobáticas nos eixos de Roll e Pitch. Já o frame Deadcat possui braços dianteiros recuados e abertos para os lados. Esse arranjo elimina completamente as hélices da gravação de câmeras de alta definição.

    Por que braços de 5 mm ou 6 mm são recomendados para drones de 5 polegadas?

    Braços com espessura de 5 mm ou 6 mm aumentam a rigidez à flexão da estrutura em escala cúbica. Essa rigidez desloca a frequência de ressonância natural do chassi para patamares superiores a 280 Hz. Com isso, os filtros digitais do Betaflight operam sem atrasos que provocam aquecimento excessivo nos motores.

    Como identificar se a fibra de carbono do frame está delaminada após uma queda?

    O método mais rápido e seguro em campo é o teste sonoro de batida com moeda (Coin Tap Test). O carbono íntegro produz um ruído metálico claro ao ser percutido de ponta a ponta. Se o som soar abafado e oco em algum trecho, houve rompimento interno da resina epóxi.

    É obrigatório usar trava-rosca nos parafusos do chassi de um drone FPV?

    Sim, o uso de trava-rosca anaeróbico azul de médio torque é mandatório em parafusos que se rosqueiam em partes metálicas. A vibração severa dos motores pode soltar as ferragens durante o voo. Parafusos soltos introduzem oscilações mecânicas que enganam os sensores de giroscópio e podem derrubar o drone.

    Qual padrão de furação de stack devo escolher: 30,5×30,5 mm ou 20×20 mm?

    Para aeronaves clássicas de cinco polegadas com motores de alta potência, o padrão 30,5×30,5 mm oferece maior robustez mecânica e dissipação térmica nos circuitos. Já o padrão 20×20 mm é indicado quando a prioridade absoluta da montagem for a redução máxima de peso em drones de corrida ou ultraleves.
