A oscilação de baixa frequência em Cinelifters pesados decorre da flexão e torção elástica dos braços de fibra de carbono durante manobras. Quando a estrutura flexiona sob empuxo dinâmico, o atraso de fase desestabiliza a malha PID.
Se os braços vibram abaixo de 60 Hz, o filtro do giroscópio não consegue atenuar a perturbação sem introduzir latência destrutiva. A solução técnica exige dimensionamento estrutural baseado em módulo de Young e laminação quase-isotrópica.
Compreender a mecânica de compósitos aeroespaciais permite projetar chassis imunes a ressonâncias, viabilizando filmagens perfeitamente estáveis com câmeras de cinema digital de grande porte.
1. O que Causa a Flexão e Torção Estrutural em Cinelifters

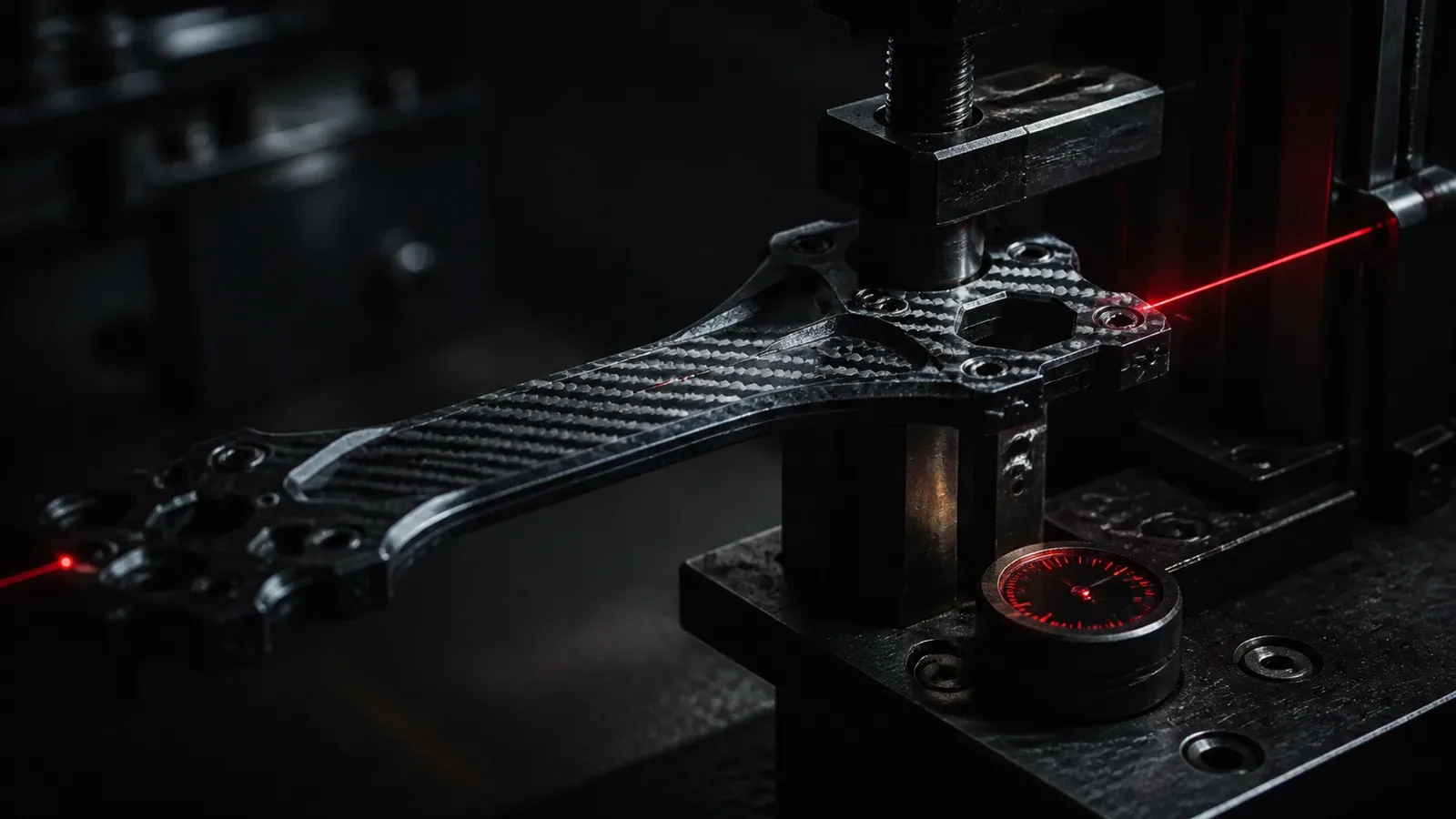

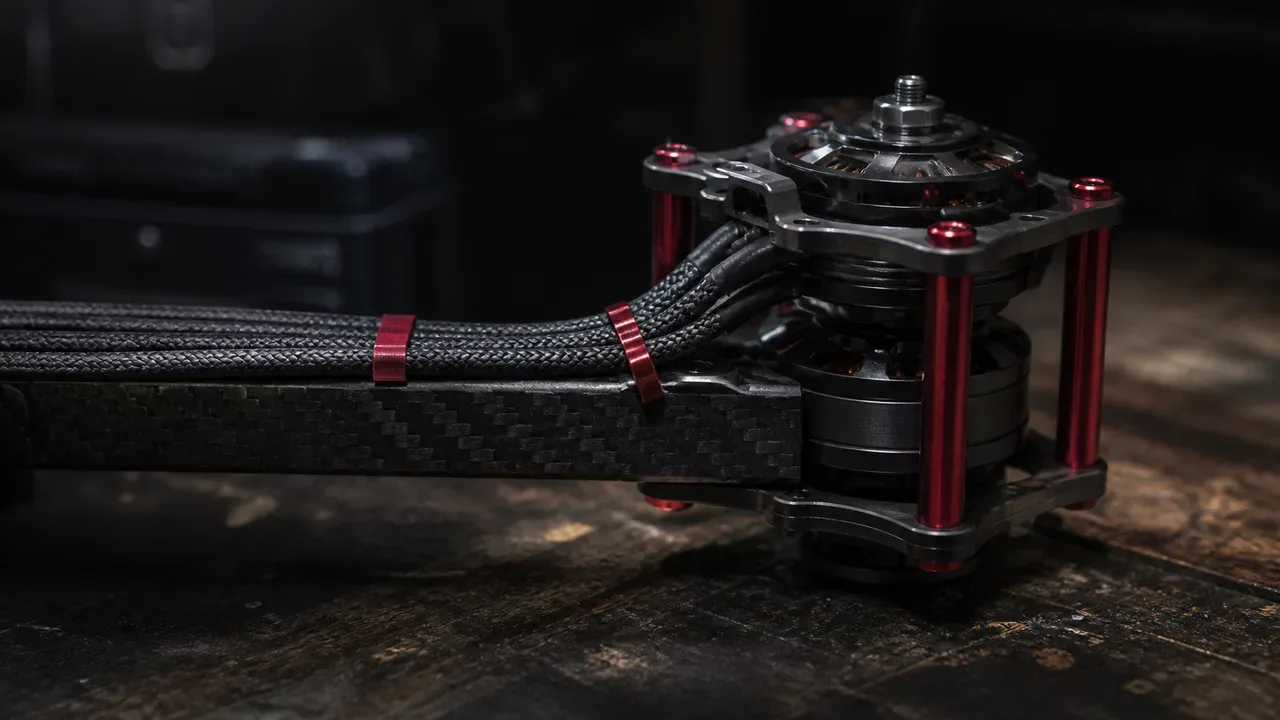

A flexão e a torção estrutural em Cinelifters resultam do braço de alavanca longo submetido a forças de empuxo coaxial que excedem 150 N por extremidade. Em configurações X8, dois motores montados no mesmo braço exercem cargas verticais e momentos giroscópicos simultâneos.
Durante transições rápidas de atitude, a força de empuxo deflete a viga de carbono para cima ou para baixo. Essa deflexão altera o vetor de sustentação real antes que o sensor inercial no centro da fuselagem registre a rotação.
Além da flexão pura, a frenagem regenerativa e o torque de guinada geram forças tangenciais na ponta do braço. Isso induz torção ao longo do eixo longitudinal da peça:
-
Empuxo Coaxial Combinado: Dois motores de 3115 ou 4320 geram até 16 kgf de empuxo total em potência máxima.
-
Momento Fletor na Raiz: A força na ponta multiplica-se pelo comprimento do braço, concentrando tensão de tração e compressão no engaste central.
-
Torque de Reação de Guinada: A diferença de rotação entre hélices superior e inferior torce a placa de carbono lateralmente.
-
Vetorização Parasita de Empuxo: A torção angular do braço inclina os motores, convertendo empuxo vertical em empuxo lateral indesejado.
2. Propriedades de Fibras de Carbono: T700S vs T1000G vs M40J
A escolha do filamento de carbono determina a relação entre rigidez elástica, resistência à ruptura e peso total do chassi. Nem toda fibra de carbono comercializada possui as mesmas características mecânicas e de deformação plástica.
As fibras de poliacrilonitrila (PAN) processadas termicamente dividem-se em módulos convencionais, intermediários e ultra-altos conforme a norma ASTM D3039 para ensaios de tração em compósitos.
A tabela a seguir compara os filamentos aeroespaciais mais empregados na fabricação de braços para cinema FPV:
| Filamento de Carbono | Módulo Longitudinal ($E_11$) | Resistência à Tração ($\sigma_t$) | Deformação na Ruptura | Densidade Efetiva | Recomendação em Cinelifters |
|---|---|---|---|---|---|
| Torayca T300 | 230 GPa | 3.530 MPa | 1,5% | 1,76 g/cm³ | Placas de fixação de bateria e rádio |
| Torayca T700S | 230 GPa | 4.900 MPa | 2,1% | 1,80 g/cm³ | Padrão da indústria para braços de 8 mm |
| Torayca T800S | 294 GPa | 5.880 MPa | 2,0% | 1,81 g/cm³ | Excelente rigidez para Cinelifters de 10 a 15 polegadas |
| Torayca T1000G | 294 GPa | 6.370 MPa | 2,2% | 1,80 g/cm³ | Máxima resistência para cargas de cinema pesado |
| Torayca M40J | 377 GPa | 4.410 MPa | 1,2% | 1,77 g/cm³ | Tubos circulares de rigidez extrema |
Na matriz polimérica curada com fração volumétrica de fibra de 60% (V_f = 0.60), o módulo elástico efetivo no eixo zero grau atinge aproximadamente 138 GPa para T700S e 175 GPa para T1000G.

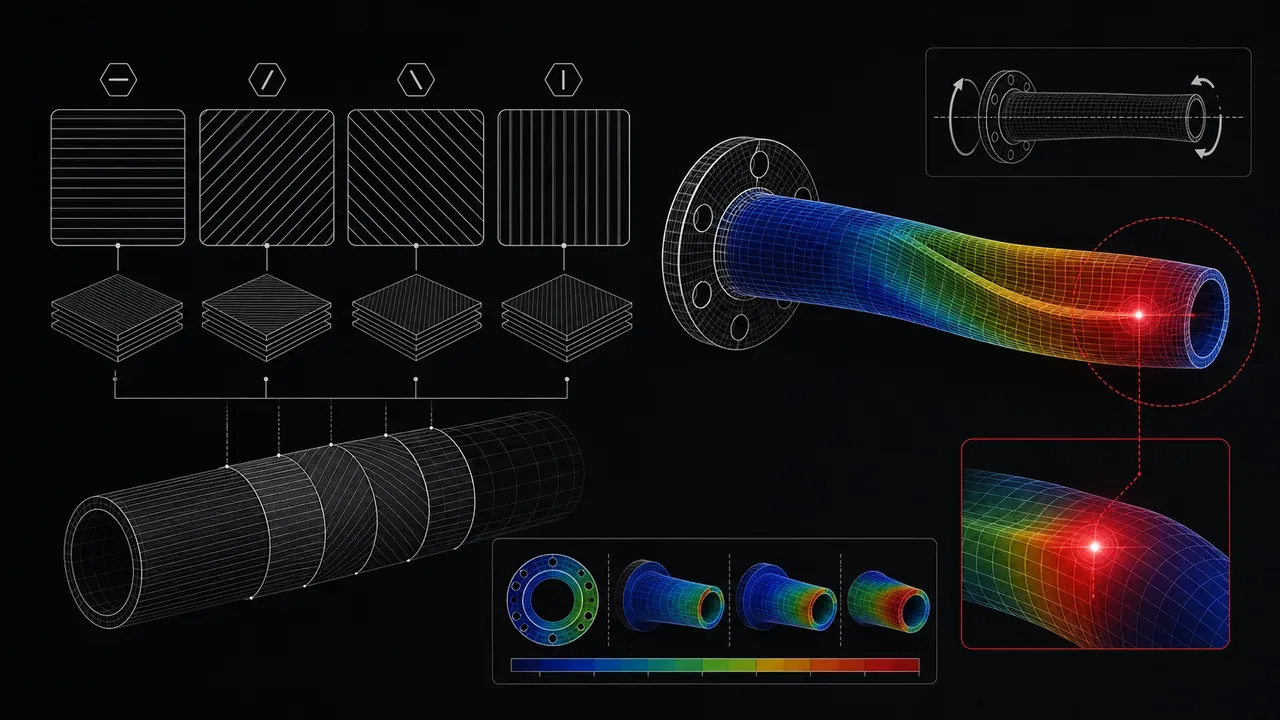

3. Teoria Clássica de Laminação e Sequência de Empilhamento
A laminação quase-isotrópica equilibra a rigidez em todas as direções do plano, evitando que o braço rache longitudinalmente. Placas feitas exclusivamente com fibras unidirecionais a zero grau têm alta rigidez longitudinal, mas partem facilmente ao meio.
Para suportar esforços combinados de tração, compressão e cisalhamento, o compósito precisa de camadas orientadas em múltiplos ângulos de acordo com a norma ASTM D3518 para cisalhamento no plano.
Uma sequência simétrica e balanceada elimina acoplamentos térmicos e de empenamento durante a cura em prensa térmica ou autoclave:
Laminado Otimizado para Braço: [0° / +45° / -45° / 0° / 90° / 0° / -45° / +45° / 0°]_s
- Camadas a 0° (60% da espessura): Fornecem rigidez flexural máxima contra o empuxo vertical.
- Camadas a ±45° (30% da espessura): Absorvem o torque de guinada e elevam a rigidez torcional.
- Camadas a 90° (10% da espessura): Impedem a delaminação transversal nos furos dos parafusos.
O acabamento superficial com tecido 3K Twill (sarja 2x2) sela as bordas e protege as fibras unidirecionais internas contra lascamento por impactos de detritos e hélices.
4. Cálculo de Rigidez Flexural e Torcional: Placas vs Tubos
A rigidez flexural de uma viga sólida retangular cresce proporcionalmente ao cubo da espessura, enquanto tubos oferecem rigidez torcional superior com menor peso. Alterar a geometria do braço é mais eficiente do que apenas trocar o material.
Pela teoria elástica de vigas formulada por Timoshenko em Mecânica dos Materiais, a deflexão na ponta sob carga pontual F é dada pela equação de engaste:
δ_flex = (F × L^3) ÷ (3 × E_x × I_x)
Onde I_x = (b × h^3) ÷ 12 representa o momento de inércia de área retangular para largura b e espessura h.
Já a deformação angular por torção θ depende do módulo de cisalhamento G_xy e da constante torcional de Saint-Venant J:
θ_tor = (T × L) ÷ (G_xy × J)
A comparação direta entre seções transversais revela o ganho de eficiência:
-
Placa Plana de 8 mm (35 mm de largura): Momento de inércia
I_x = 1.49 × 10^-9 m^4, peso de 165 g para 280 mm de comprimento. -
Placa Plana de 10 mm (35 mm de largura): Momento de inércia
I_x = 2.92 × 10^-9 m^4(quase o dobro da rigidez flexural com acréscimo moderado de massa). -
Tubo Circular de Carbono (25 mm externo / 21 mm interno): Constante torcional
J = 1.95 × 10^-8 m^4, entregando quatro vezes mais rigidez torcional do que a placa plana pesando menos.
5. Análise Modal: Evitando Ressonâncias na Banda de Controle
A análise modal identifica as frequências naturais em que o braço do drone vibra espontaneamente ao receber energia dos motores. Se a frequência fundamental de flexão cair abaixo de 60 Hz, o drone apresentará oscilações graves no ar.
A frequência natural de flexão de uma viga engastada com massa de motores concentrada na extremidade segue a formulação analítica:
f_flex = (1 ÷ (2 × π)) × √[ (3 × E_x × I_x) ÷ (L^3 × (M_motor + 0.24 × µ × L)) ]
Onde M_motor é a massa dos dois motores e hélices e µ é a densidade linear do braço.
No software de controle Betaflight e sua arquitetura de filtros dinâmicos, o filtro passa-baixas do D-Term costuma ser configurado entre 70 Hz e 110 Hz.
Se a estrutura física ressoa dentro dessa faixa, o algoritmo amplifica a vibração mecânica, provocando aquecimento destrutivo nos enrolamentos dos motores e saturação dos MOSFETs do ESC.
| Estrutura de Braço FPV | Frequência Natural ($f_1$) | Interação com Filtros de Giroscópio | Estabilidade de Câmera |
|---|---|---|---|
| Braço 6 mm sem reforço | 22 Hz a 28 Hz | Colisão direta com frequências de controle de atitude | Footage com jello severo e oscilações |
| Braço 8 mm com tirante central | 35 Hz a 42 Hz | Margem reduzida, exige filtros notch agressivos | Estável em voo calmo, instável em vento |
| Braço 10 mm laminado T800S | 48 Hz a 56 Hz | Fora da banda de comando primária do piloto | Excelente fluidez e resposta firme de stick |
| Tubo 30 mm ou Sanduíche Rohacell | 68 Hz a 85 Hz | Totalmente desacoplado da dinâmica de atitude | Padrão cinematográfico de máxima precisão |
6. Diretrizes Práticas de Projeto e Fabricação para Cinema FPV
A integridade estrutural do Cinelifter exige usinagem CNC com tolerâncias precisas, chanfros nas bordas e reforços diagonais entre braços. Pequenos detalhes construtivos evitam delaminações prematuras sob ciclos severos de voo.
Ao montar ou especificar um chassi de cinema FPV para câmeras RED ou ARRI, siga este protocolo de engenharia:
-
Usinagem com Refrigeração Contínua: Corte a fibra de carbono submersa ou com jato de água para evitar microfissuras térmicas na matriz epóxi.
-
Chanfro de 45 Graus nas Bordas: Elimine cantos vivos para impedir que impactos mecânicos iniciem a separação das lâminas externas.
-
Buchas de Alumínio nos Furos de Parafuso: Utilize buchas de expansão ou arruelas alargadas para distribuir a pressão de aperto dos parafusos de aço M3/M4.
-
Tirantes Diagonais de Carbono (Braces): Instale tirantes entre os braços dianteiros e traseiros para fechar a malha geométrica, elevando a rigidez torcional global em mais de 120%.
-
Isolamento de Cabos de Alta Corrente: Proteja a fiação de 12S contra o contato direto com as arestas de carbono para eliminar riscos de curto-circuito condutivo.
Perguntas Frequentes sobre Fibra de Carbono em Drones FPV
Qual a espessura ideal de braço de carbono para um Cinelifter X8?
Para Cinelifters de 8 a 11 polegadas transportando câmeras de cinema, a espessura mínima recomendada é de 8 mm a 10 mm em placas sólidas de fibra T700S ou T800S. Em aeronaves de 13 a 15 polegadas de carga extrema, tubos de carbono de 25 mm a 30 mm de diâmetro externo ou estruturas em sanduíche com núcleo Rohacell são ideais para manter a rigidez torcional sem excesso de peso.
Por que a fibra de carbono Toray T1000G é superior à T300 em drones?
A Toray T1000G possui resistência à tração de 6.370 MPa e módulo elástico de 294 GPa, contra 3.530 MPa e 230 GPa da T300. Essa superioridade mecânica permite fabricar braços mais rígidos e leves, capazes de suportar rajadas de vento e acelerações bruscas sem sofrer microdeformações elásticas que descalibram o laço PID.
Como a flexão dos braços afeta a sintonia de PID no Betaflight?
Quando o braço flexiona, a resposta de empuxo atrasa em relação ao comando do controlador de voo. Esse atraso de fase reduz a margem de estabilidade da malha, forçando o operador a diminuir os ganhos do termo derivativo (D-Term) e do termo proporcional (P-Term), o que torna a aeronave mais lenta para corrigir turbulências externas.
O que é uma laminação quase-isotrópica e por que ela é necessária?
É uma sequência de empilhamento de camadas de fibra de carbono em múltiplos ângulos (0°, +45°, -45° e 90°) que resulta em propriedades elásticas equilibradas em todas as direções do plano. Sem essa laminação, o braço teria resistência apenas em uma direção e se romperia sob esforços de torção ou impacto lateral.
Vale a pena usar tirantes diagonais (braces) entre os braços do Cinelifter?
Sim. Os tirantes transformam a estrutura aberta de viga engastada em uma treliça fechada. Isso aumenta a frequência de ressonância natural do chassi em mais de 100% e elimina a torção relativa entre os braços, garantindo estabilidade máxima em manobras de perseguição em alta velocidade.
