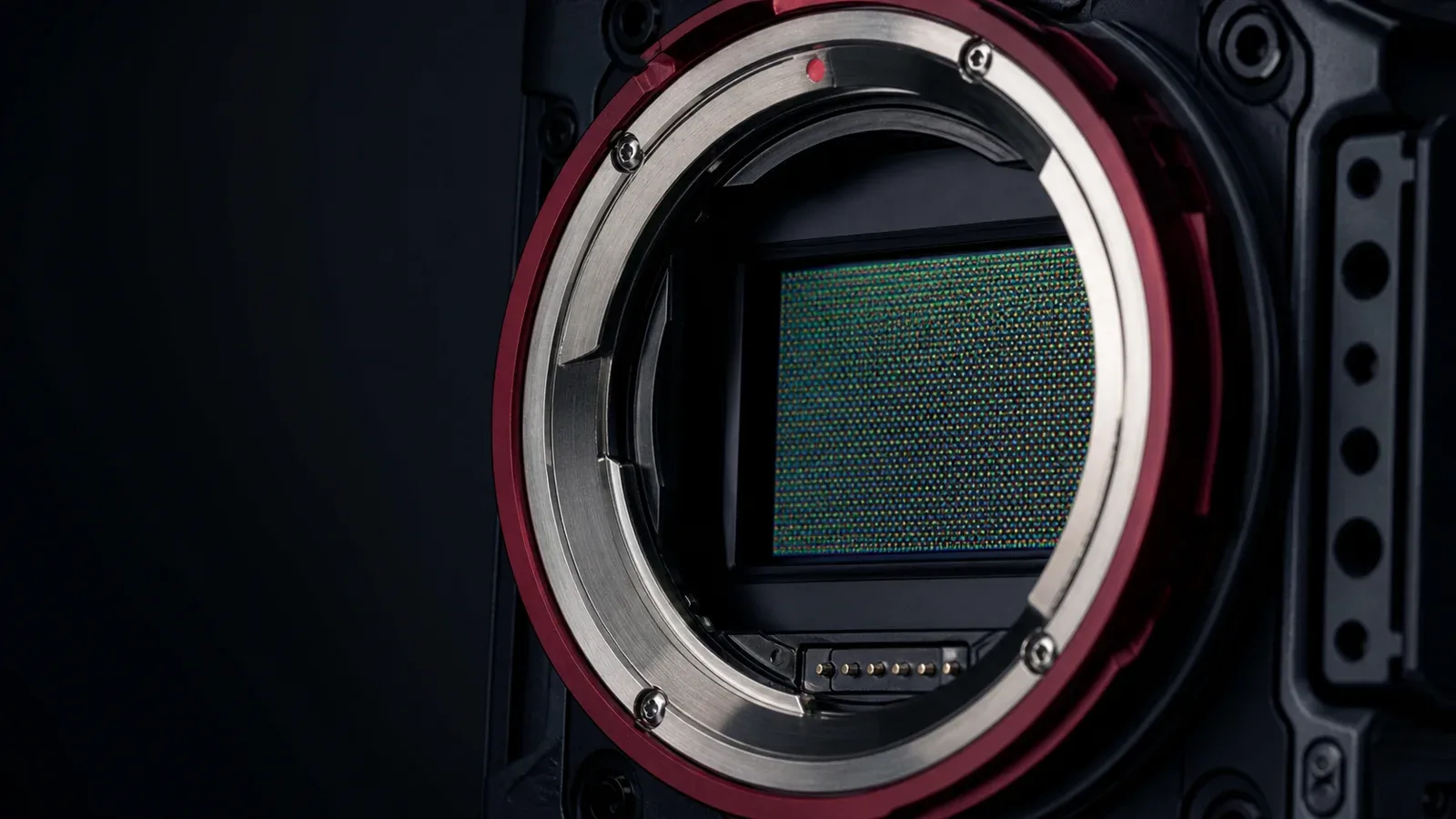

O arquivo RAW gravado por uma câmera de cinema digital não é uma imagem colorida RGB. O sensor CMOS captura apenas uma matriz bidimensional escalar de intensidades de luz monocromática filtrada pelo Color Filter Array (CFA), preservando a quantização linear do conversor analógico-digital (ADC) antes de qualquer processamento destrutivo.
A conversão desses dados em uma imagem visível exige o processo de demosaicing (debayering). Essa reconstrução matemática define a nitidez real, a fidelidade cromática e a presença de artefatos no filme final.
1. O que é Sinal RAW no Cinema Digital: A Matriz de Filtros de Cor Bayer
Sinal RAW é o registro numérico linear dos fotoelétrons acumulados em cada fotosítio antes do processamento de cor. O sensor de silício é daltônico por natureza e responde apenas à quantidade total de fótons incidentes.

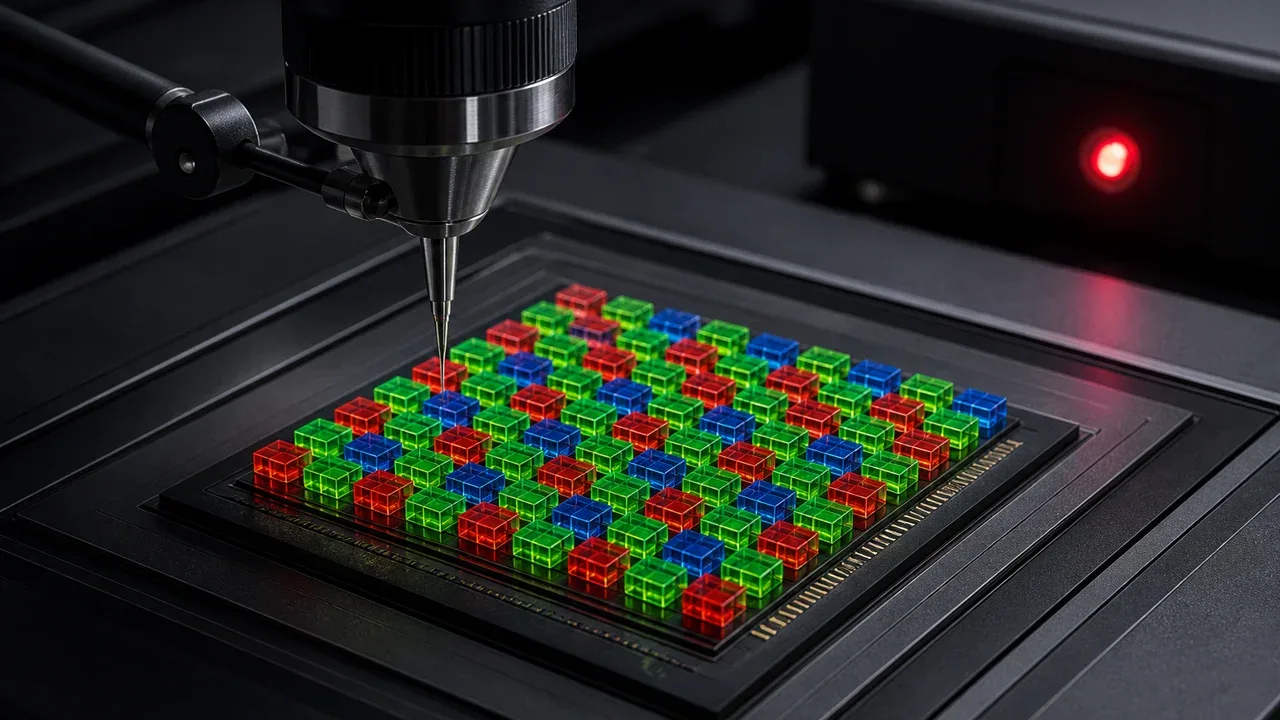

Para separar as cores primárias, os fabricantes cobrem o sensor com um mosaico de microfiltros ópticos. A topologia padrão da indústria é a Matriz Bayer RGGB patenteada por Bryce Bayer na Eastman Kodak em 1976.
Nesse arranjo, 50% dos fotosítios registram comprimentos de onda verdes, 25% vermelhos e 25% azuis:
[ G1 R2 G3 R4 ]
[ B5 G6 B7 G8 ]
[ G9 R10 G11 R12]
[ B13 G14 B15 G16]
A predominância do canal verde reflete a curva de sensibilidade fotópica do olho humano, maximizada em 555 nm. Como o sistema visual obtém a maior parte da informação de luminância e detalhe espacial no espectro verde, a matriz concentra a amostragem nessa faixa.
Gravar o fluxo de dados em formato RAW puro preserva vantagens determinantes:
-
Linearidade Radiométrica: Os valores numéricos mapeiam proporcionalmente a quantidade física de luz incidente.
-
Sem Balanço de Branco Destrutivo: O ajuste de temperatura aplica multiplicadores de ganho digital nos canais R e B antes de qualquer compressão.
-
Sem Gamut Clamping: As cores não são limitadas prematuramente aos limites estreitos do espaço Rec.709 ou DCI-P3.
-
Sem Curva Tonal Fixa: Nenhuma curva Log (como LogC4 ou S-Log3) é queimada permanentemente nos dados gravados.
2. A Matemática do Demosaicing: De Matrizes Escalares a Pixels RGB
Demosaicing é o algoritmo matemático que interpola os dois canais de cor ausentes em cada fotosítio para gerar uma imagem RGB completa. Como cada pixel físico possui apenas um valor escalar, dois terços dos dados finais são estimados por reconstrução espacial.
Uma interpolação bilinear ingênua calcula a média dos vizinhos diretos. Essa abordagem causa aberrações severas em bordas de alto contraste, gerando falso croma (color fringing) e serrilhado (zippering).
Algoritmos profissionais exploram a correlação intercanal. A premissa física fundamental assume que as diferenças de cor G - R e G - B variam suavemente dentro de uma mesma superfície óptica, mesmo quando a luminância muda bruscamente.
Estimativa do Canal Verde em Pixel Vermelho (R_i,j):
G_estimado(i,j) = R(i,j) + 0.5 × (G(i, j-1) - R(i, j-1) + G(i, j+1) - R(i, j+1))
O método Adaptive Homogeneity-Directed (AHD) avalia métricas de homogeneidade direcional nas direções horizontal e vertical. Ele seleciona a interpolação que minimiza a variância de croma no espaço de cor Lab.
Em pipelines de última geração, redes neurais profundas de Joint Demosaicing and Denoising (JDD) processam o mosaico Bayer diretamente. Elas restauram altas frequências espaciais e removem o ruído de leitura do sensor simultaneamente.
| Algoritmo de Demosaicing | Princípio Matemático | Custo Computacional | Artefatos Típicos | Aplicação Principal |
|---|---|---|---|---|
| Bilinear Simples | Média aritmética de vizinhos diretos | Mínimo (< 1 ms/frame) | Falso croma severo e zippering em bordas | Previews rápidos e proxies de baixa resolução |
| Edge-Directed (Hamilton-Adams) | Gradientes espaciais de 2ª ordem e diferenças de croma | Baixo (tempo real em CPU) | Aliasing residual em padrões repetitivos finos | Visualização ao vivo em monitores de câmera |
| AHD (Adaptive Homogeneity) | Seleção direcional por homogeneidade em CIELAB | Médio (ideal para aceleração GPU) | Perda sutil de textura em ruído extremo | Pós-produção padrão em NLEs e DaVinci Resolve |
| Neural JDD (Deep Learning) | Convoluções neurais treinadas em tensores RAW | Elevado (exige núcleos tensores dedicados) | Alucinação pontual em texturas desconhecidas | Restauração de alta fidelidade e masterização VFX |
3. Arquiteturas de Codecs RAW: ARRIRAW, REDCODE, ProRes RAW e X-OCN
Cada fabricante de cinema adota uma estratégia distinta para equilibrar fidelidade matemática, taxa de dados e compressão. A escolha do codec impacta diretamente o armazenamento no set e o desempenho da timeline de pós-produção.
ARRIRAW e Codex HDE
O ARRIRAW da ARRI grava a saída do sensor de 16-bit linear ou 13-bit Log sem nenhuma compressão com perdas. Na ALEXA 35 com sensor ALEV IV, o formato captura 17 stops de latitude real.
Para otimizar o tráfego de dados, a ARRI e a Codex desenvolveram o Codex High Density Encoding (HDE). O HDE aplica codificação entrópica sem perdas (lossless bit-exact), reduzindo o tamanho do arquivo em até 40% sem descartar nenhum bit de informação visual.
REDCODE RAW (R3D)
A RED estabeleceu um marco na indústria com a patente US 8,174,560 B2 de gravação RAW comprimida em câmera. O REDCODE RAW aplica a Transformada Discreta de Wavelet (DWT) diretamente sobre o mosaico Bayer de 16-bit linear.
A estrutura hierárquica por sub-bandas de frequência permite decodificar o arquivo em frações de resolução (1/2, 1/4, 1/8) sem carregar o quadro integral na memória, com taxas de compressão de 3:1 a 16:1.
Apple ProRes RAW
Lançado em 2018, o Apple ProRes RAW adapta a arquitetura DCT do codec ProRes para preservar o mosaico Bayer sem demosaicing em câmera. Ele oferece dois níveis de taxa de dados: ProRes RAW HQ e ProRes RAW padrão.
Sony X-OCN
O Sony X-OCN (Extended Tonal Range Original Camera Negative) atende às câmeras Sony CineAlta (VENICE 2 e FX9). Ele preserva dados lineares de 16 bits através de um algoritmo de wavelets proprietário com três perfis de qualidade: XT (qualidade máxima), ST (produção padrão) e LT (fluxos de trabalho ágeis).
| Formato RAW | Profundidade de Bits | Algoritmo de Compressão | Taxa de Dados Típica (4K 24p) | Flexibilidade de Debayer |
|---|---|---|---|---|
| ARRIRAW / HDE | 13-bit Log / 16-bit Linear | Não comprimido / Huffman Lossless | ~1.400 Mbps (HDE: ~850 Mbps) | Total (seleção de algoritmo livre na pós) |
| REDCODE RAW (R3D) | 16-bit Linear | Wavelet Discreta (DWT 3:1 a 16:1) | ~300 a 1.100 Mbps | Total (decodificação multirresolução em GPU) |
| Sony X-OCN (ST) | 16-bit Linear | Wavelet proprietária Sony | ~660 Mbps | Total (pipeline ACES e S-Gamut3 nativo) |
| Apple ProRes RAW | 12-bit / 14-bit | DCT adaptativo na matriz Bayer | ~400 a 750 Mbps | Total (ampla compatibilidade em NLEs suportados) |
| Blackmagic RAW (BRAW) | 12-bit | Híbrido (debayer parcial + DCT) | ~130 a 550 Mbps | Parcial (parâmetros fixados pelo SDK da câmera) |
4. O Caso Blackmagic RAW: Por que o BRAW é um Formato Híbrido?
O Blackmagic RAW (BRAW) não é um arquivo RAW puro de matriz Bayer. A Blackmagic desenvolveu uma arquitetura dividida onde parte do processo de demosaicing ocorre no hardware da câmera antes da gravação.
O processador da câmera executa as transformações espaciais mais pesadas do debayering. O arquivo gravado armazena dados parcialmente processados codificados em 12 bits com compressão DCT e aceleração por entropia.
Pipeline BRAW:
[Sensor CMOS] -> [CFA Bayer] -> [Demosaicing Parcial na Câmera] -> [Compressão DCT 12-bit] -> [.BRAW]
Essa engenharia oferece vantagens e compromissos técnicos fundamentais:
-
Eficiência Computacional: A decodificação em DaVinci Resolve consome uma fração do processamento de CPU e GPU em comparação com ARRIRAW ou REDCODE.
-
Preservação de Metadados Críticos: O BRAW mantém total controle sobre ISO, Balanço de Branco, Tint e curvas de gama no painel Camera RAW.
-
Limitação de Algoritmo: O usuário não pode aplicar novos algoritmos de debayering de terceiros na pós-produção, pois a separação do mosaico de fotosítios originais já foi consolidada.
5. Pipeline de GPU Decoding e Gestão de Cor em Pós-Produção
A pós-produção moderna transfere toda a carga matemática de descompressão e demosaicing para núcleos paralelos de GPU. APIs como NVIDIA CUDA, Apple Metal e OpenCL executam pipelines de ponto flutuante de 32 bits (FP32) em tempo real.

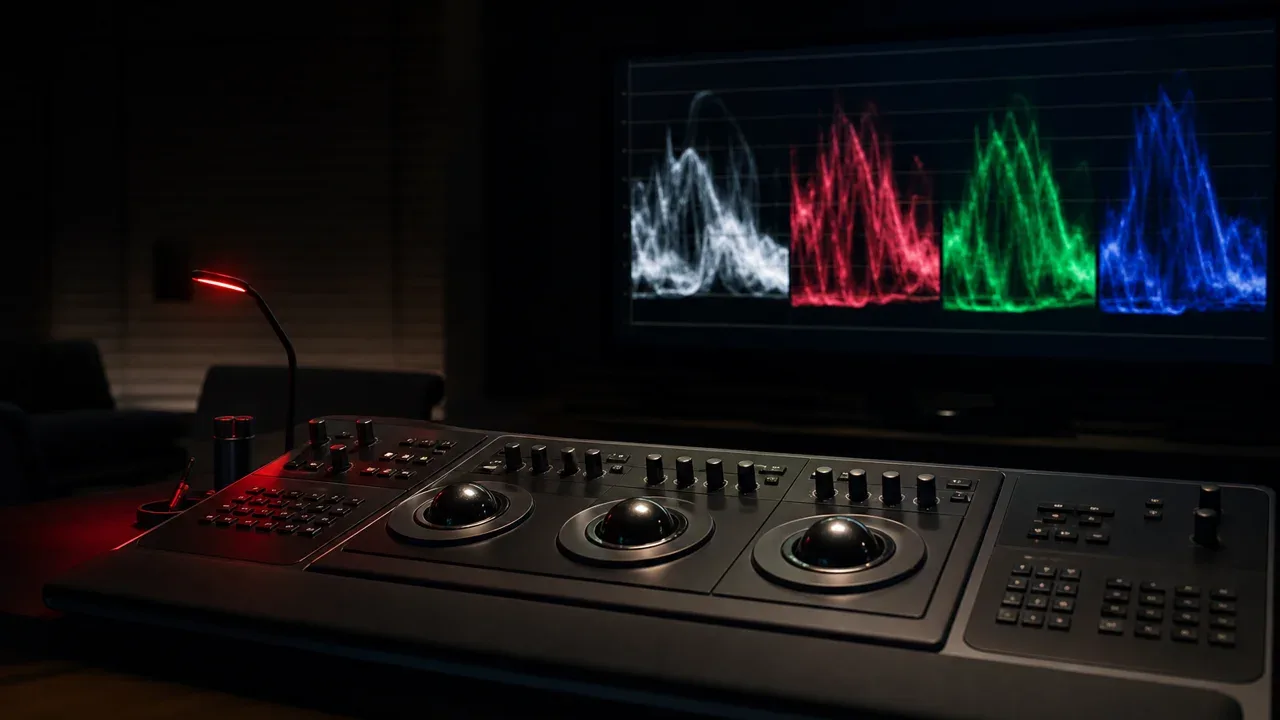

O pipeline de processamento em software profissional como o DaVinci Resolve Studio da Blackmagic Design segue uma ordem estrita de operações lineares:
Pipeline de Cor em Ponto Flutuante:
1. Leitura do Arquivo RAW -> 2. Descompressão na VRAM -> 3. Debayering Linear (FP32) ->
4. Balanço de Branco Linear -> 5. Ajuste de Ganho ISO -> 6. Transformação de Espaço de Cor (ACES / DWG)
No espaço linear, o ajuste de Balanço de Branco multiplica os canais R e B por coeficientes de matriz antes de qualquer compressão de faixa dinâmica. Isso impede o surgimento de desvios cromáticos indesejados nas altas luzes.
Recursos como o Highlight Recovery utilizam canais não saturados para reconstruir detalhes perdidos em fotosítios que atingiram o limite de carga (Full Well Capacity). Se apenas o canal verde estourou enquanto o azul e o vermelho mantêm dados válidos, o algoritmo estima a luminância ausente preservando a textura da cena.
6. Critérios de Decisão Técnica: Quando Escolher Cada Formato no Set
A escolha entre RAW puro, Compressed RAW e ProRes depende da exigência de entrega e da infraestrutura de pós-produção. Cada cenário de produção impõe restrições específicas de orçamento de dados e tempo de renderização.
-
Cinema de Longa Metragem e Efeitos Visuais Complexos (VFX): Exigem ARRIRAW com HDE ou Sony X-OCN XT. A ausência de compressão destrutiva e a quantização de 16 bits garantem chaves de croma limpas e máxima elasticidade para composição profunda.
-
Comerciais Publicitários de Alto Padrão e Séries de TV: O REDCODE RAW (5:1 a 8:1) ou Sony X-OCN ST fornecem o equilíbrio ideal entre latitude total, alta resolução (6K a 8K) e taxas de dados sustentáveis em storage compartilhado NVMe.
-
Documentários, Produções Rápidas e Filmagens em Locação: Blackmagic RAW e Apple ProRes RAW destacam-se pela agilidade. Eles entregam excelente retenção de faixa dinâmica com arquivos compactos, permitindo edições fluidas em workstations portáteis no set.
7. Perguntas Frequentes sobre Cinema RAW e Demosaicing
Qual é a diferença entre debayering e demosaicing?
Debayering e demosaicing referem-se ao mesmo processo matemático. O termo demosaicing descreve a reconstrução geral de qualquer matriz de filtros de cor, enquanto debayering refere-se especificamente à matriz criada por Bryce Bayer.
O balanço de branco altera o arquivo RAW gravado no cartão?
Não. Em formatos RAW autênticos, o balanço de branco é registrado exclusivamente como metadado. O sinal dos fotodiodos permanece inalterado, permitindo alterar a temperatura Kelvin na pós-produção sem perda de informação.
Filmar em RAW aumenta o dynamic range do sensor?
Não. O dynamic range é uma propriedade física determinada pelo fotosítio e pelos conversores analógico-digitais do sensor. O RAW preserva toda a latitude capturada sem descartar detalhes em sombras e altas luzes.
Por que o ProRes 4444 XQ não é considerado um formato RAW?
O Apple ProRes 4444 XQ é um codec RGB pós-demosaicing. Ele armazena pixels com cor e curva tonal já processadas, consumindo altas taxas de dados sem oferecer a flexibilidade de alteração de ISO e balanço de branco do ProRes RAW.
O que acontece se o algoritmo de demosaicing for executado em meia resolução?
Ao decodificar em 1/2 ou 1/4 da resolução para playback em tempo real, o software utiliza filtros espaciais simplificados. Isso reduz o uso de GPU durante a montagem, devendo o debayer em qualidade máxima ser reativado na renderização final.
