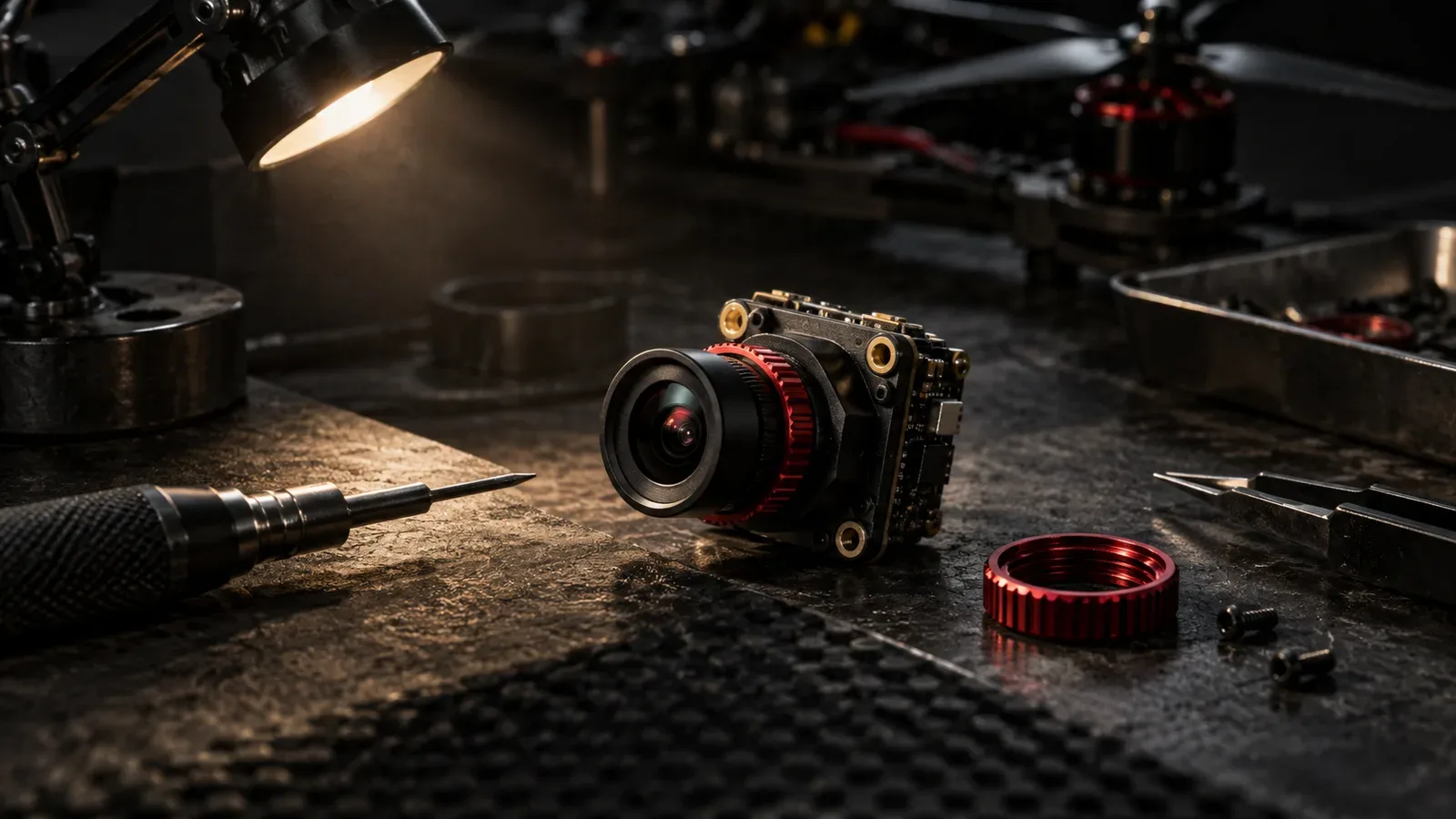

A Caddx Ant é uma micro câmera analógica de 1200 TVL para micro drones. Ela foi projetada para aeronaves ultraleves de 1 a 3 polegadas. O modelo conta com sensor CMOS de 1/3 de polegada e pesa 2 gramas. O equipamento entrega faixa dinâmica ampla (Global WDR) e latência estável de 10 milissegundos.
Essa combinação transformou a captura de vídeo analógico em plataformas micro. Pilotos de tiny whoops e toothpicks obtêm nitidez visual sem penalizar a autonomia da bateria.
Em competições de micro drones e manobras acrobáticas, a imagem define a rota. A câmera precisa responder a transições de luz e sombra em alta velocidade.
O que é a Caddx Ant e como funciona o sensor de 1200TVL
A Caddx Ant gera sinal de vídeo analógico composto CVBS com 1200 linhas de TV. Seu sensor CMOS de 1/3 de polegada captura imagens nítidas para óculos FPV. A tecnologia de Global WDR compensa variações de iluminação em tempo real sem latência digital adicional.
O padrão de medição de linhas de televisão (TVL) afere a resolução horizontal analógica conforme a norma EIA-1956. O valor nominal de 1200 TVL atinge o teto de detalhamento modulado por transmissores analógicos de 5.8 GHz.
Sensores analógicos antigos de 600 ou 800 TVL geravam imagens lavadas em alto contraste. Sob luz forte, o céu estourava em branco e o piso virava uma mancha escura.
A eletrônica da Ant processa a imagem com redução de ruído tridimensional (3D-DNR). Esse algoritmo atenua a granulação cromática em baixa luminosidade, mantendo sensibilidade mínima de 0.001 Lux.
A lente nativa de 1.8 milímetros entrega campo de visão diagonal (FOV) de 165 graus. Esse ângulo amplo permite ao piloto avistar portais de corrida e curvas com facilidade.
A fidelidade de cores da Ant facilita a leitura visual de obstáculos finos. Ramos de árvores e fios de aço tornam-se identificáveis em voos rente ao solo.
Caddx Ant Nano vs Caddx Ant Lite: diferenças de peso e fiação
A Ant Nano utiliza conector JST removível e pesa 2.0 gramas. Já a Ant Lite adota pontos de solda direta na placa e pesa 1.7 gramas. Ambas compartilham o mesmo sensor CMOS de 1200 TVL e a mesma lente óptica de vidro.
Em drones de classe Tiny Whoop 1S, 0.3 grama representa ganho expressivo de empuxo relativo. Pilotos de corrida em ginásios preferem a versão Lite para reduzir a inércia em curvas.
A versão Standard possui carcaça frontal que protege o sensor e a lente rosqueável M6. Na parte traseira, o conector micro de 3 pinos agiliza trocas rápidas após impactos.

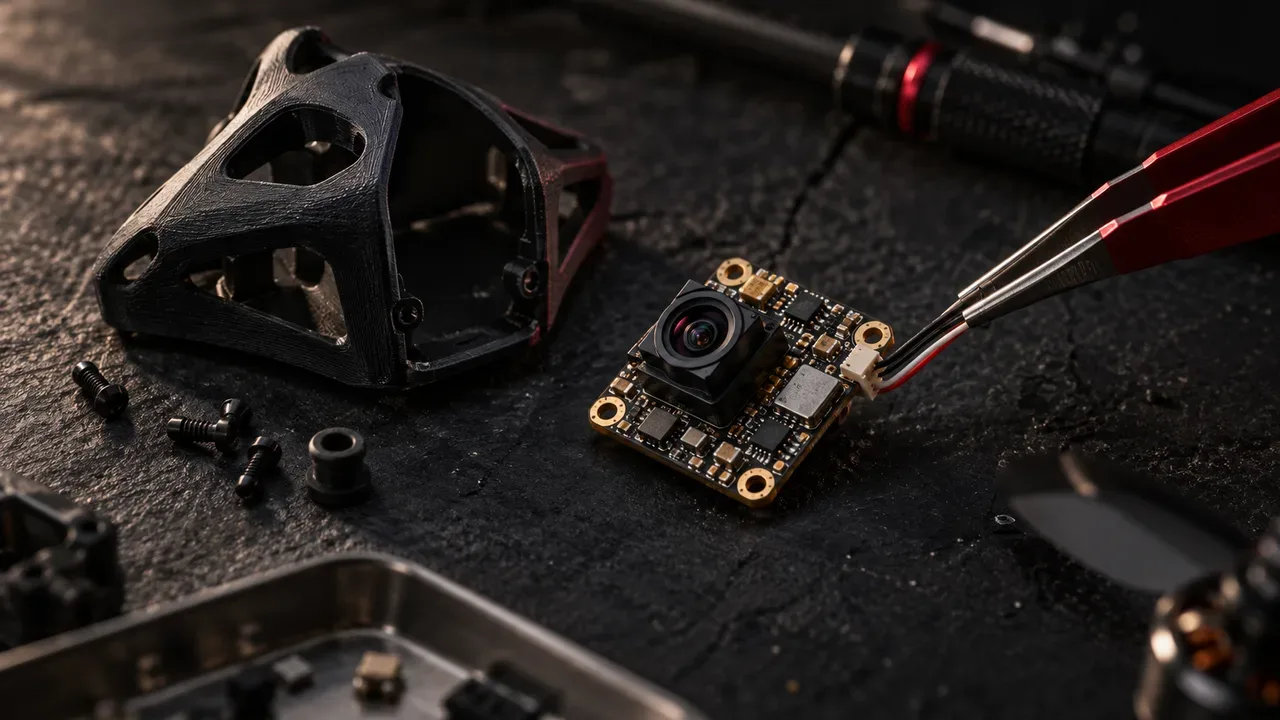

A versão Lite dispensa soquetes e traz ilhas de solda estanhadas: positivo, terra e vídeo. Essa construção poupa espaço e elimina fios soltos sob a carenagem plástica.
O desempenho de imagem de ambas as variantes é totalmente idêntico no ar. Ambas entregam o mesmo tempo de resposta e a mesma faixa dinâmica sob luz solar.
| Parâmetro Técnico | Caddx Ant (Nano Standard) | Caddx Ant Lite |
|---|---|---|
| Peso do Módulo | 2.0 g (sem cabo) | 1.7 g (sem cabo) |
| Dimensões Físicas | 14 × 14 mm | 14 × 14 mm |
| Interface Elétrica | Conector JST 3 pinos | Pads de solda direta na PCB |
| Fixação Lateral | Rosca M2 bilateral | Encaixe por pressão em canopy |
| Ajuste de Menu OSD | Conector auxiliar de 2 pinos | Pad de controle de menu |
| Faixa de Alimentação | DC 3.7 V a 18 V | DC 3.7 V a 18 V |
| Resolução Horizontal | 1200 TVL | 1200 TVL |
Padrões de furação, canopies e camera mount para micro drones
O padrão da Caddx Ant segue o formato Nano de 14 por 14 milímetros com furos M2. A instalação em micro drones emprega canopies flexíveis de poliuretano termoplástico (TPU) ou suportes adaptadores de 19 milímetros.
Em quadricópteros whoop, a câmera fica protegida dentro de uma carenagem em TPU flexível. Essa carcaça dissipa a energia de colisões frontais contra paredes ou portais de pista.
A inclinação vertical da câmera (camera tilt) define o estilo de voo do operador:
- 15° a 25° de inclinação: Recomendado para voo indoor e passeios técnicos em velocidade moderada.
- 30° a 45° de inclinação: Padrão versátil para freestyle em parques e circuitos externos rápidos.
- 50° a 60° de inclinação: Ajuste extremo para corridas onde a aeronave voa sempre apontada para frente.
Para montagem em chassis padrão Micro de 19 milímetros, a embalagem inclui suportes de alumínio. Essas aletas laterais expandem a fixação sem requerer modificações no chassi de carbono.
O operador deve dosar o aperto dos parafusos M2 com extremo cuidado. O plástico do invólucro pode espanar se o torque exceder a resistência da rosca.
O amortecimento correto previne trepidações ópticas transmitidas pelos motores. Canopies flexíveis em TPU atuam como isolantes mecânicos naturais contra vibrações estruturais.
Latência analógica, padrões NTSC vs PAL e aspecto 4:3 vs 16:9
A Caddx Ant atua com latência analógica constante de 10 a 14 milissegundos sem buffer. O modelo permite escolher entre os padrões NTSC e PAL e oferece formato 4:3 nativo ou 16:9 esticado.
Nos enlaces analógicos, o sinal composto (CVBS) é modulado em radiofrequência em 5.8 GHz. O fluxo não sofre compressão digital nem renderização em cache temporal.
A escolha entre os sistemas de televisão orienta a fluidez e a densidade de linhas:
- Padrão NTSC: Funciona com 525 linhas e 60 campos por segundo, propiciando fluidez de 29.97 quadros por segundo.
- Padrão PAL: Funciona com 625 linhas e 50 campos por segundo, entregando maior densidade vertical a 25 quadros por segundo.
A proporção de tela precisa acompanhar a tela óptica dos óculos receptores. Exibir sinal 4:3 em tela 16:9 estica a imagem, prejudicando a noção de distância em manobras.
O sensor da Ant tem proporção geométrica nativa de 4:3. Ao selecionar 16:9, o processador ajusta a saída eletronicamente sem modificar a área de fotodiodos.
Para corridas em circuitos técnicos, pilotos experientes preferem o modo NTSC em 4:3. Essa configuração oferece máxima percepção vertical de obstáculos e cadência de atualização elevada.

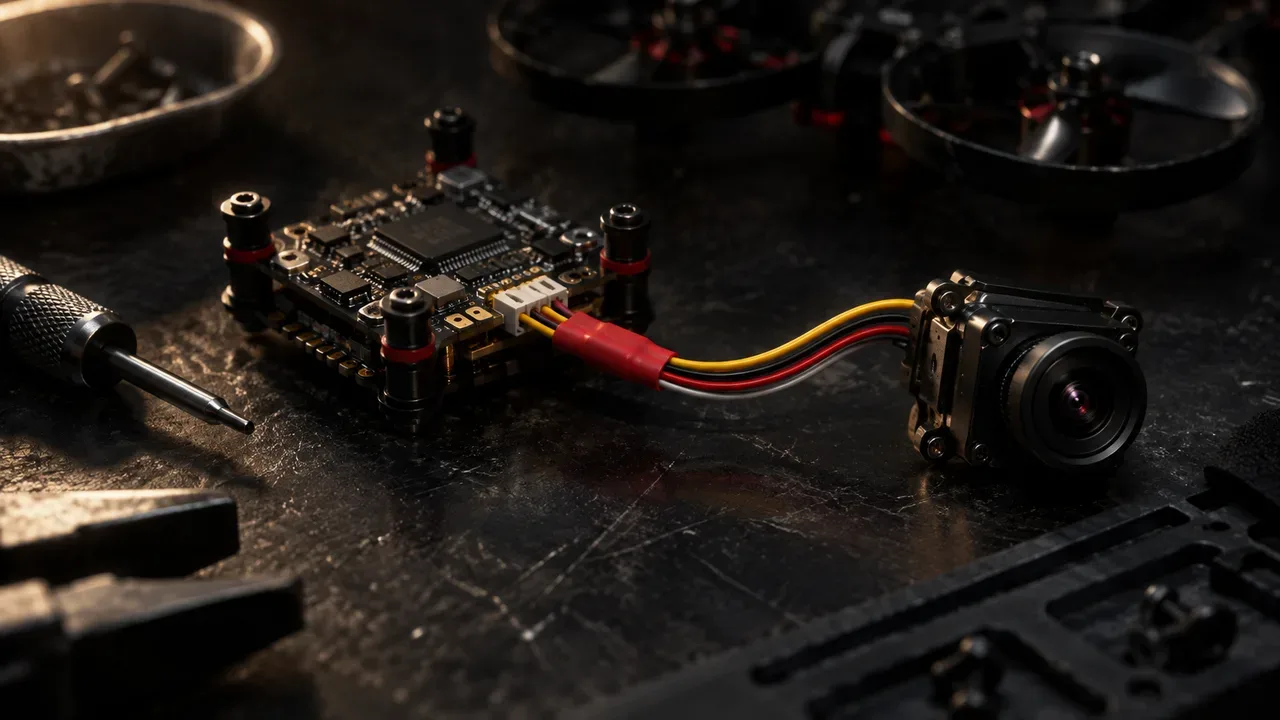

Esquema elétrico de ligação, alimentação filtrada e Camera Control
A alimentação da Caddx Ant requer uma fonte regulada e filtrada de 5 volts. Essa linha pode vir da controladora de voo ou do transmissor de vídeo. Embora aceite até 18 volts, picos indutivos dos motores podem queimar o circuito.
Motores brushless geram tensão reversa durante frenagens regenerativas ativas em DShot. Em baterias 3S e 4S, esses picos ultrapassam 25 volts na linha principal.
O cabeamento analógico requer quatro vias essenciais de sinal e alimentação:
[ Controladora de Voo ] [ Caddx Ant Nano ]
( +5V Filtrado / BEC ) --------> ( VCC / Vermelho )
( GND Comum ) --------> ( GND / Preto )
( CAM_IN / Vin ) <-------- ( VIDEO / Amarelo )
( CAM_C / Joystick ) --------> ( OSD / Branco )
O chip Betaflight OSD sobrepõe dados de telemetria sobre o sinal da câmera. A imagem consolidada segue então para o transmissor de vídeo analógico.
O piloto pode conectar o pino OSD da câmera a uma saída livre da controladora. Esse circuito emula comandos de joystick analógico por meio de emulação de controle de câmera.
Com essa linha ligada, os menus internos são controlados pelos próprios sticks do rádio. O operador ajusta balanço de branco e contraste sem abrir o drone na bancada.
Fios de aterramento comuns entre câmera, controladora e transmissor eliminam ruídos parasitas. Laços de terra geram faixas onduladas e ruído branco na transmissão de vídeo.
Comparativo técnico: Caddx Ant vs concorrentes do segmento micro
A Caddx Ant combina sensor de 1/3 de polegada, 1200 TVL e peso de 2.0 gramas. Essa união entrega alto desempenho visual por um custo acessível em micro drones. Ela supera a RunCam Nano 3 em nitidez e a Foxeer Razer Nano em leveza.
A RunCam Nano 3 prioriza leveza extrema com apenas 1.2 grama de massa. Porém, seu sensor de 800 TVL possui menor alcance dinâmico e carece de menu OSD.
A Caddx Baby Ratel 2 usa sensor Starlight de 1/1.8 de polegada para voos noturnos. Contudo, seus 3.0 gramas sobrecarregam whoops de 65 milímetros.
A Foxeer Razer Nano atinge 1200 TVL com sensor similar de 1/3 de polegada. Seu corpo reforçado eleva o peso para 3.9 gramas, inviabilizando montagens ultraleves.
| Modelo da Câmera | Resolução | Tamanho do Sensor | Peso Real | Tensão de Entrada | Iluminação Mínima |
|---|---|---|---|---|---|
| Caddx Ant | 1200 TVL | 1/3" CMOS | 2.0 g | 3.7 V a 18 V | 0.001 Lux |
| Caddx Ant Lite | 1200 TVL | 1/3" CMOS | 1.7 g | 3.7 V a 18 V | 0.001 Lux |
| RunCam Nano 3 | 800 TVL | 1/3" CMOS | 1.2 g | 3.0 V a 5.5 V | 0.01 Lux |
| Caddx Baby Ratel 2 | 1200 TVL | 1/1.8" CMOS | 3.0 g | 4.5 V a 36 V | 0.0001 Lux |
| Foxeer Razer Nano | 1200 TVL | 1/3" CMOS | 3.9 g | 4.5 V a 7.0 V | 0.01 Lux |
Guia prático de instalação e ajuste fino do OSD interno
A instalação correta da Caddx Ant envolve cinco etapas objetivas de alinhamento mecânico e elétrico. Executar esse roteiro assegura imagem limpa e operação segura em qualquer ambiente de pilotagem.
- Soldagem limpa dos condutores elétricos: Estanhe as pontas com ferro a 350 graus Celsius. Aplique silicone neutro nos pontos de solda para absorver flexões mecânicas contínuas.
- Assentamento seguro na canopy flexível: Encaixe a carcaça na canopy sem forçar o cilindro óptico frontal. Mantenha o alinhamento reto para preservar o horizonte artificial no visor.
- Fixação dos parafusos M2 com aperto suave: Aperte os parafusos laterais até encostar na estrutura. Evite torque exagerado para não espanar as roscas plásticas do módulo.
- Calibração do ponto de foco da lente: Mire um objeto nítido situado a dez metros de distância. Ajuste a rosca da lente lentamente e trave com o anel elástico.
- Ajuste de faixa dinâmica no menu interno: Entre no menu OSD pelo rádio ou controle externo. Defina o WDR no nível padrão e deixe o balanço de branco em modo automático.
Perguntas frequentes sobre a Caddx Ant
A Caddx Ant funciona em qualquer transmissor de vídeo analógico?
Sim, a Caddx Ant gera sinal composto CVBS convencional para transmissores de 5.8 GHz. Ela não se conecta a sistemas digitais como DJI O3, Walksnail Avatar ou HDZero.
Qual é a diferença real entre a Caddx Ant e a Caddx Ant Lite?
A versão padrão possui conector JST traseiro e pesa 2.0 gramas. A versão Lite utiliza pontos de solda direta e pesa 1.7 gramas. As duas compartilham o mesmo sensor de 1200 TVL e a mesma óptica.
Posso alimentar a Caddx Ant diretamente com bateria 4S LiPo?
O circuito suporta formalmente até 18 volts, mas ligar na bateria direta é arriscado. Picos de tensão indutiva dos motores podem ultrapassar o limite do regulador e danificar a câmera.
Como alterar a proporção de tela entre 4:3 e 16:9 na Caddx Ant?
A comutação ocorre no menu OSD interno da câmera. O acesso é feito via placa de joystick externa ou controle de câmera no Betaflight. O formato deve acompanhar a proporção dos óculos.
A lente da Caddx Ant pode ser substituída em caso de risco?
Sim, a câmera utiliza lentes com rosca métrica M6 padrão de fácil substituição. Após instalar uma nova lente, calibre o foco com calma antes de travar o anel de retenção.
A Caddx Ant possui microfone embutido para captura de áudio?
A Caddx Ant não inclui microfone integrado para poupar espaço e manter peso mínimo. Caso deseje áudio dos motores, adicione um microfone externo ligado ao transmissor de vídeo.
