A fonte eletroquímica define a segurança e o envelope de voo no cinema FPV. Em aeronaves de filmagem, a potência varia de cruzeiros calmos a rajadas de centenas de amperes.
Dominar células LiPo e Li-Ion sob cargas severas evita quedas abruptas de tensão.
A resistência interna da bateria determina quanta energia vira empuxo e quanta vira calor.
1. LiPo vs. Li-Ion: Diferenças Eletroquímicas e Densidade
LiPo entrega corrente instantânea maciça, enquanto Li-Ion maximiza a densidade energética para autonomia longa. Essa diferença decorre da área dos eletrodos e da fórmula do eletrólito.
As baterias LiPo de cinema usam construção prismática flexível (pouch). Seus coletores possuem ampla área de contato e eletrólito em gel de baixa impedância.
Essa montagem garante resistência interna entre 0.8 mΩ e 2.5 mΩ por célula a 25 °C. Conforme a Grepow High Discharge Technology, essas células mantêm taxas contínuas acima de 45C reais.
Por outro lado, células Li-Ion 21700 usam eletrodos em espiral (jelly roll) em invólucro metálico. Químicas NMC elevam a densidade para a faixa de 240 a 270 Wh/kg.
Modelos como a Molicel INR-21700-P45B oferecem 4.500 mAh com 45 A contínuos. Porém, sua resistência interna fica entre 12 mΩ e 15 mΩ por célula.
| Parâmetro Técnico | Bateria LiPo de Alta Descarga | Célula Li-Ion 21700 (Molicel P45B) |
|---|---|---|
| Formato Físico | Célula prismática pouch | Célula cilíndrica metálica |
| Densidade Gravimétrica | 140 a 180 Wh/kg | 240 a 270 Wh/kg |
Resistência Interna (R_int) | 0.8 mΩ a 2.5 mΩ por célula | 12 mΩ a 15 mΩ por célula |
| Taxa de Descarga Contínua | 30C a 50C reais | 10C a 12C (máx. 45 A) |
| Aplicação Ideal | Cinewhoops 3.5", Cinelifters X8 | Drones Long-Range e Cruzeiro Leve |
2. A Física do Sag de Voltagem e Resistência Interna
A queda de tensão (voltage sag) é o produto da corrente instantânea pela resistência interna da bateria. Em acelerações fortes, a tensão útil nos motores cai no mesmo instante.
O circuito equivalente de Thévenin modela a resposta elétrica sob carga:
V_terminal = V_OCV - (I_load × R_int)
Aqui, V_terminal é a tensão entregue aos ESCs. O valor V_OCV indica o circuito aberto, I_load é a corrente e R_int é a resistência interna.
A perda interna de energia em forma de calor obedece à lei de Joule:
P_loss = (I_load)^2 × R_int
Em um cinelifter drenando 200 A em manobra vertical, o impacto da química é evidente:
- Pack LiPo 6S: Com 1.2 mΩ por célula, o pack totaliza 7.2 mΩ (0.0072 Ω). O sag é de
200 A × 0.0072 Ω = 1.44 V. A perda térmica é de(200)^2 × 0.0072 = 288 W. - Pack Li-Ion 6S2P (P45B): Cada linha 6S tem 84 mΩ. Em paralelo 2P, o pack tem 42 mΩ (0.042 Ω). O sag atinge
200 A × 0.042 Ω = 8.4 V. O calor gerado salta para(200)^2 × 0.042 = 1.680 W.
Esse aquecimento violento cria risco severo de colapso térmico. Dados da NASA Battery Workshop sobre Thermal Runaway mostram degradação crítica do eletrólito acima de 60 °C.
3. Topologias de Tensão: Vantagens de 6S vs. 8S vs. 12S
Tensão mais alta reduz a corrente necessária para gerar o mesmo empuxo mecânico. Essa redução alivia a carga térmica nos semicondutores e nos cabos da aeronave.
A relação fundamental de potência é dada por P = V × I. Para produzir 4.800 W contínuos em um cinelifter, a corrente varia conforme as células em série:
- 6S Nominal (22.2 V): Demanda corrente de
4.800 W ÷ 22.2 V ≈ 216.2 A. - 8S Nominal (29.6 V): Demanda corrente de
4.800 W ÷ 29.6 V ≈ 162.2 A. - 12S Nominal (44.4 V): Demanda corrente de
4.800 W ÷ 44.4 V ≈ 108.1 A.
As perdas por efeito Joule na fiação caem com o quadrado da corrente:
P_loss_cables = (I)^2 × R_wire
Comparando o arranjo 12S contra 6S na mesma potência de 4.800 W:
Ratio_perdas = (I_12S ÷ I_6S)^2 = (108.1 ÷ 216.2)^2 ≈ 0.25
O sistema 12S gera apenas 25% do calor do sistema 6S, economizando 75% em perdas térmicas. Isso viabiliza condutores mais leves e mantém os ESCs em temperaturas seguras.
4. O Mito do C-Rating Comercial e Como Medir a Descarga Real
O C-rating estampado nos rótulos de LiPo comerciais quase sempre reflete números inflados de marketing. No cinema profissional, a capacidade de descarga deve ser aferida pela resistência interna real.
A taxa C teórica diz que a corrente contínua é I_max = C × Capacidade (Ah). Uma bateria de 4.000 mAh com rótulo de 150C promete 600 A contínuos.
Na realidade prática, 600 A por três segundos fundiria os terminais de solda internos. A referência confiável de engenharia é a resistência interna expressa em mili-ohms (mΩ).
R_pack_max = ΔV_sag_admissivel ÷ I_pico_motores
Para telemetria precisa, calibre a controladora pelo firmware. O guia oficial do Betaflight Voltage and Current Calibration explica os parâmetros current_meter_scale e vbat_scale.
Com sensores calibrados por shunt de precisão, o operador lê o consumo exato de corrente e o voltage sag no OSD.

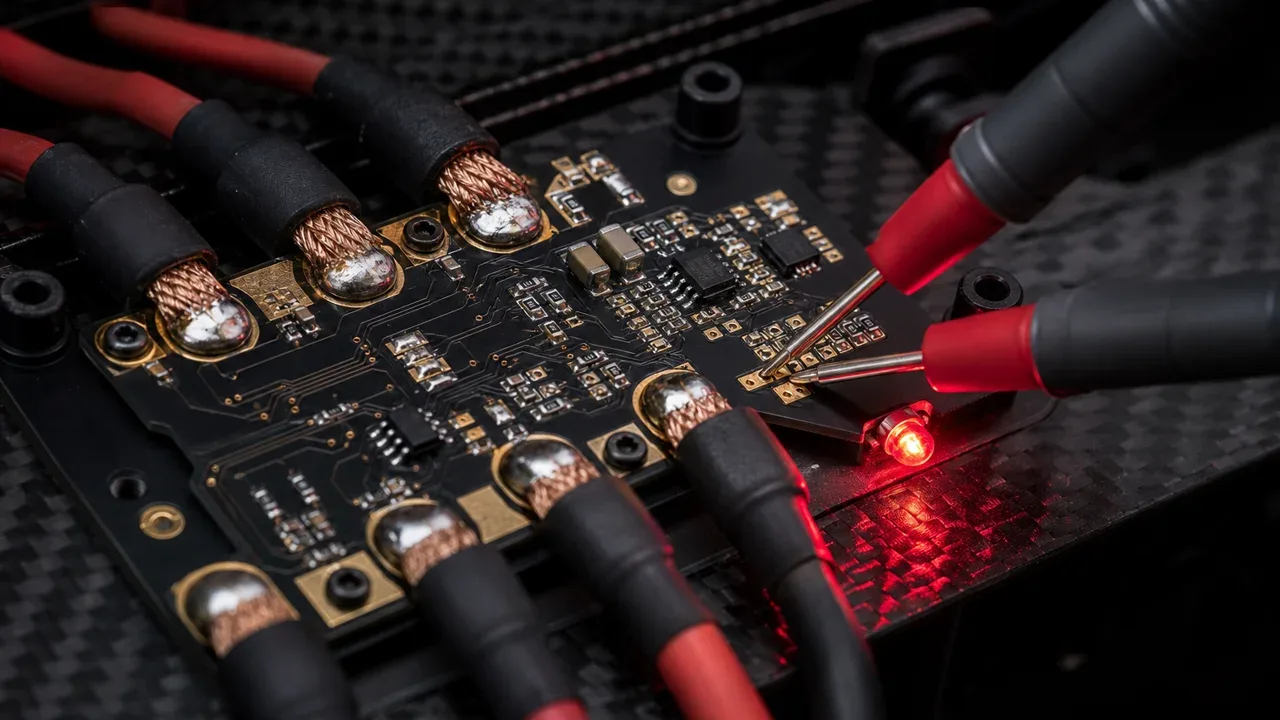

5. Dimensionamento de Cabos, Conectores e Circuitos Anti-Spark
Cabos finos e conectores fracos agem como resistores parasitas em série com a bateria. Essa resistência extra aquece as junções e rouba potência dos motores.
A resistência de condutores de cobre obedece às normas ASTM B258 e IEC 60228. A tabela resume os parâmetros para alimentação em drones:
| Bitola (AWG) | Diâmetro Condutor (mm) | Resistência por Metro (mΩ/m) | Corrente Contínua Segura (A) | Corrente de Pico (5s) (A) |
|---|---|---|---|---|
| AWG 8 | 3.26 mm | 2.06 mΩ/m | 110 A | 250 A |
| AWG 10 | 2.59 mm | 3.28 mΩ/m | 75 A | 180 A |
| AWG 12 | 2.05 mm | 5.21 mΩ/m | 45 A | 120 A |
| AWG 14 | 1.63 mm | 8.29 mΩ/m | 30 A | 80 A |
| AWG 16 | 1.29 mm | 13.17 mΩ/m | 20 A | 50 A |
Na interface de conexão, a escolha do conector previne perdas e desgaste prematuro:
- Amass XT60H: Resistência de contato de 0.50 mΩ. Suporta 60 A contínuos e 100 A de pico. Ideal para cinewhoops 3.5" até 6S.
- Amass XT90-S (Anti-Spark): Resistência de contato de 0.30 mΩ. Suporta 90 A contínuos e 180 A de pico. Possui resistor de 5.6 Ω que elimina arco elétrico.
- Amass AS150 / AS150U (Anti-Spark 7mm): Resistência de contato de 0.20 mΩ. Suporta 150 A contínuos e 250 A de pico. Padrão para cinelifters 8S e 12S.
6. Boas Práticas Operacionais e Protocolos no Set de Filmagem
A segurança de baterias no set exige rotinas de inspeção, carga balanceada e controle térmico. Qualquer célula estufada ou com resistência destoante deve ser descartada imediatamente.
Em produções profissionais, a equipe técnica deve cumprir quatro regras essenciais:
- Equilíbrio Térmico: LiPos abaixo de 20 °C têm resistência interna mais alta. Pré-aquecer os packs para 30 °C a 35 °C evita sag excessivo no take inicial.
- Margem de Pouso: Pouse sempre com pelo menos 3.65 V por célula em repouso. Voar abaixo de 3.30 V sob carga degrada o pack permanentemente.

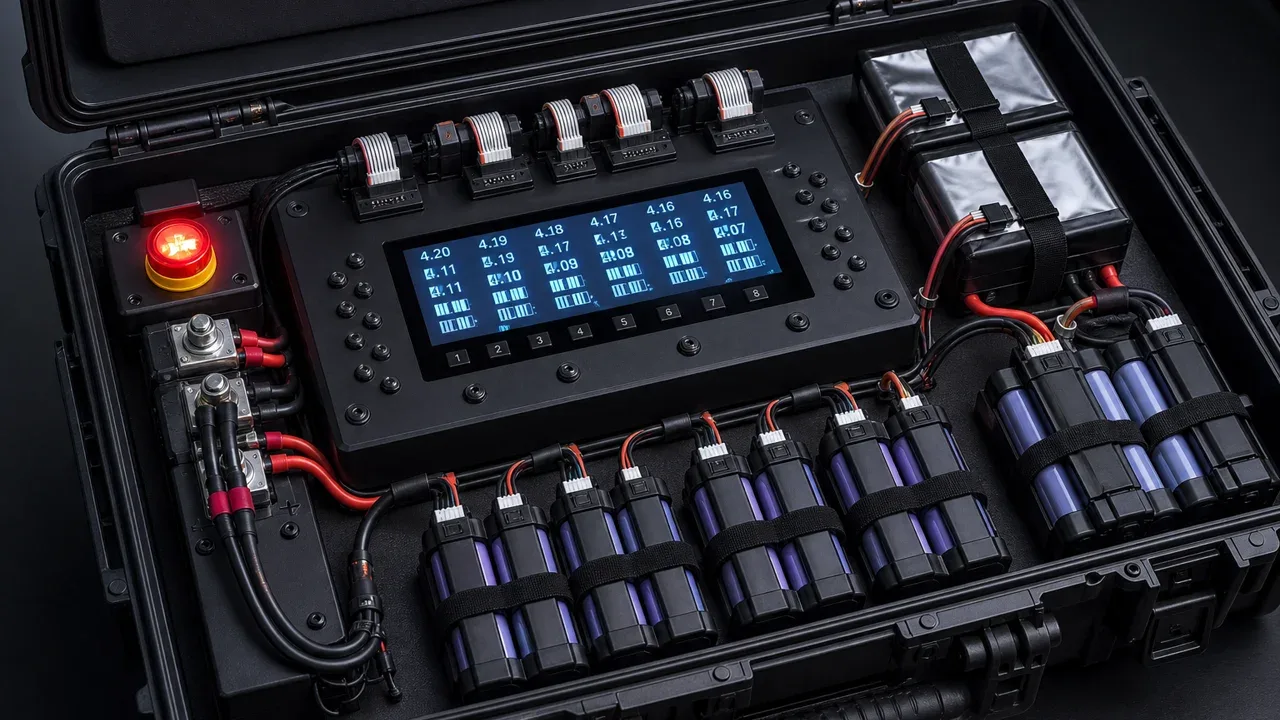

- Carga Balanceada: Carregue entre 1C e 2C usando fontes com leitura individual de impedância por canal.
- Tensão de Armazenamento: Mantenha os packs em storage (3.82 V a 3.85 V por célula) em caixas corta-fogo quando ociosos por mais de 48 horas.
Perguntas Frequentes
Posso usar baterias Li-Ion 21700 em um Cinelifter com câmera RED ou Alexa Mini LF?
Não. Células 21700 têm resistência interna alta (12 a 15 mΩ). Sob correntes de 150 A a 250 A, o sag passa de 8 V, causando corte do ESC e risco térmico. Cinelifters exigem packs LiPo de alta taxa em 8S ou 12S.
Por que os conectores soltam faísca ao plugar a bateria no drone?
A faísca ocorre pela corrente de irrupção (inrush current) ao carregar os capacitores do ESC. Esse arco elétrico degrada o banho de ouro. Conectores anti-spark como XT90-S e AS150 eliminam a faísca com pré-carga resistiva.
Qual a vantagem de mudar um drone FPV de 6S para 12S?
O sistema 12S dobra a tensão e reduz a corrente pela metade para a mesma potência mecânica. Como as perdas caem com o quadrado da corrente, o arranjo 12S dissipa 75% menos calor nos cabos e ESCs.
Como identificar uma célula LiPo danificada antes do voo?
Avalie a resistência interna no carregador durante a carga balanceada. Se uma célula apresentar resistência 50% superior às outras, ou houver estufamento físico, retire a bateria de operação.
