O zumbido agudo de microdrones decorre da sobreposição direta entre a rotação do rotor e a audição humana. Em hélices compactas de 2 a 3.5 polegadas, a passagem de pás coincide com a zona de sensibilidade auditiva máxima.
Diferente de grandes octocópteros cujo ruído fica abaixo de 300 Hz, o cinewhoop concentra energia entre 1 kHz e 4 kHz. Essa faixa coincide exatamente com os formantes vocais, prejudicando o diálogo captado em som direto.
Para atenuar essa assinatura acústica sem sacrificar sustentação, a engenharia aeroespacial recorre a geometrias fechadas. A hélice toroidal contínua e o desacoplamento acústico de dutos redefinem a captação audiovisual em locações internas.
Por que cinewhoops soam mais agressivos que drones de carga pesada?
O desconforto sonoro de um rotor decorre da psychoacústica da percepção humana e não apenas dos decibéis absolutos medidos. Enquanto drones pesados movem grandes volumes de ar em baixa rotação, microdrones dependem de rotações extremas para voar com câmeras de cinema.
A Frequência de Passagem de Pás (BPF) mede esse ritmo acústico fundamental por meio de uma equação simples:
BPF = (n_pás × RPM) ÷ 60
Em um cinewhoop hexapá de 3 polegadas em hover a 24.000 RPM, a frequência fundamental atinge 2.400 Hz. O primeiro harmônico salta diretamente para 4.800 Hz.
+-------------------------------------------------------------------------+
| ESPECTRO DE SENSIBILIDADE AUDITIVA |
| |
| Sensibilidade dB |
| ^ |
| +10 | Curva ISO 226 (Pico 1-4 kHz) |
| 0 | /\ |
| -10 | Cinelifter X8 / \ Cinewhoop (2.5"-3.5") |
| -20 | [150-350 Hz] / \ [1.100 - 3.800 Hz] |
| -30 | (Fácil filtrar)/ \ (Destrói diálogo direto) |
| -40 +-------------+-------+--------+-------------+---------> Frequência|
| 20 Hz 100 Hz 500 Hz 1 kHz 4 kHz 20 kHz |
+-------------------------------------------------------------------------+
Conforme o padrão internacional ISO 532-1:2017, que rege o cálculo de Loudness e Sharpness, o ouvido amplifica frequências médias. A ressonância do canal auditivo faz sons de 2 kHz a 3 kHz soarem até 14 dB mais intensos.
Além disso, as pás operam em números de Reynolds reduzidos (Re entre 40.000 e 95.000). A camada limite sobre o perfil sofre descolamento laminar precoce, gerando esteira turbulenta e ruído de banda larga contínuo.
Essa turbulência periférica mascara a articulação das consoantes dos atores. Por essa razão, equipes de captação sonora consideram o voo de aproximação uma das situações mais complexas em gravações de ficção e documentários.
| Plataforma FPV | Hélice Típica | RPM Típico | BPF Fundamental | Classificação Psicoacústica |
|---|---|---|---|---|
| Cinelifter X8 | 9.0" × 4.5" Bipá | 4.200 RPM | 140 Hz | Som grave contínuo, baixa aspereza |
| Freestyle 5" | 5.1" × 3.6" Tripá | 19.500 RPM | 975 Hz | Zumbido médio, energia em transientes |
| Cinewhoop 3.5" | 3.5" × 2.8" Tripá | 26.000 RPM | 1.300 Hz | Som estridente, afeta inteligibilidade |
| Naked Cinewhoop 2" | 2.0" × 2.0" Hexapá | 38.000 RPM | 3.800 Hz | Ruído agressivo, pico em alta frequência |
Como a hélice toroidal contínua elimina o vórtice de ponta?
A hélice toroidal elimina a descontinuidade geométrica que alimenta o vórtice marginal de ponta de pá em rotores abertos. Em hélices comuns, o ar de alta pressão escapa da face inferior para a superior na ponta, gerando turbulência concentrada.
Desenvolvida em pesquisas aeronáuticas pelo MIT Lincoln Laboratory sob a patente US Patent 10,836,485, a geometria anelar distribui o gradiente de sustentação. A curvatura contínua impede a concentração de cisalhamento.
Na formulação aeroacústica clássica de Lighthill-Curle, o som emitido combina fontes elementares de monopolo, dipolo e quadrupolo acústico:
p'(x, t) = p'_espessura(x, t) + p'_carregamento(x, t) + p'_turbulência(x, t)
Ao dispensar a ponta livre, o anel suprime a formação de núcleos vórtices concentrados de alta velocidade tangencial periférica. O escoamento flui sem rupturas bruscas nas extremidades do disco rotativo.
Como a turbulência varia com a oitava potência da velocidade local (W ∝ U^8), desacelerar o vórtice reduz a radiação acústica com eficácia. Pequenos alívios na velocidade de esteira provocam quedas dramáticas na energia sonora percebida.

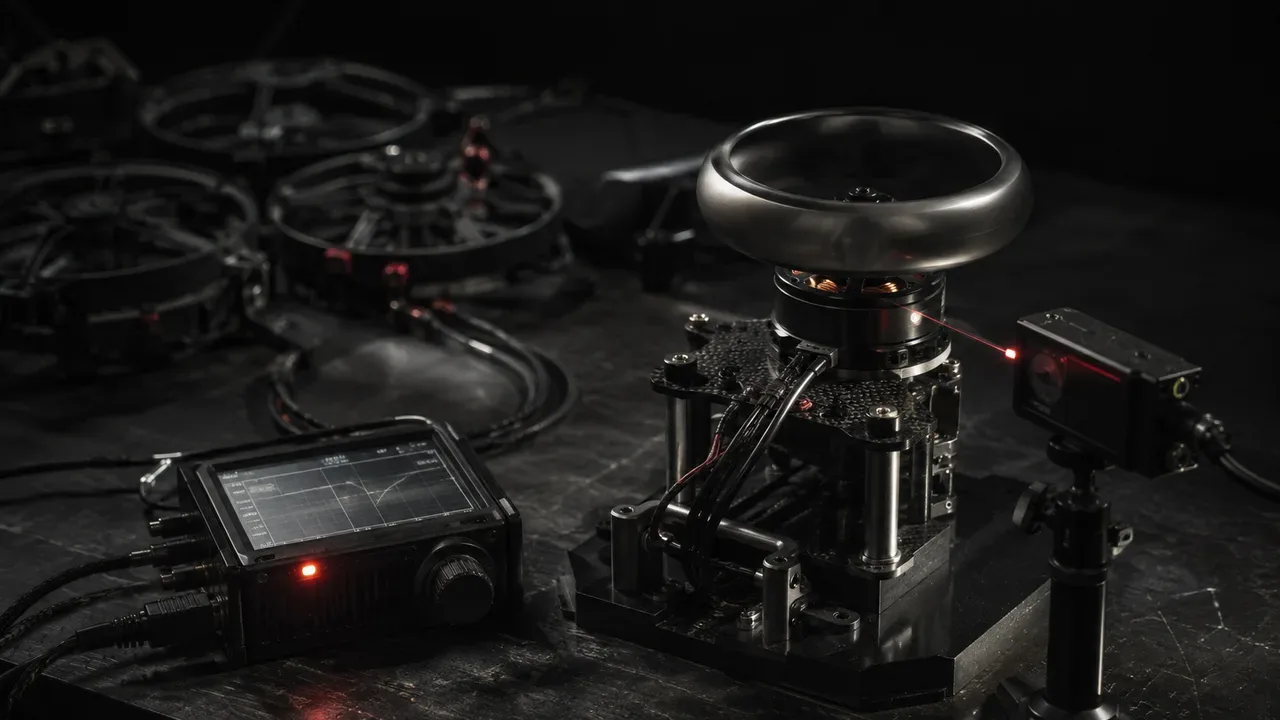

Medições em câmara anecoica confirmam reduções globais de 3 dBA a 5.5 dBA na pressão sonora total ponderada do equipamento. Na banda crítica de 1.5 kHz a 4 kHz, a queda no pico tonal supera 12 dB, suavizando a assinatura sonora de forma expressiva.
Quais os trade-offs de empuxo, inércia e consumo energético?
A estrutura toroidal exige contrapartidas mecânicas que afetam diretamente o comportamento de voo e a sintonia de controle PID. Como o desenho fecha dois perfis em anel contínuo, a massa se desloca para o raio externo.
O momento de inércia rotacional (I_rot = ∫ r² dm) de um modelo toroidal de 3.5 polegadas supera o convencional em até 45%. A rotação ganha resistência mecânica a variações rápidas de aceleração angular.
DESEMPENHO RELATIVO: TOROIDAL VS. CONVENCIONAL (ROTOR 3.5")
------------------------------------------------------------
Empuxo Máximo: [====================] 92% (-8%)
Eficiência em Hover: [=======================] 104% (+4%)
Eficiência em Reta: [=================] 87% (-13%)
Inércia Rotacional: [=============================] 145% (+45%)
Atenuação de Ruído: [==============================] -5.2 dBA
Essa inércia elevada atenua respostas agressivas dos motores sem escovas durante guinadas bruscas ou mergulhos livres. O comportamento favorece tomadas cinematográficas suaves, mas reduz a agilidade em manobras de recuperação rápida.
Em voo pairado estável, a eficiência aerodinâmica (gramas por watt) chega a crescer 4% pela contenção de perdas induzidas na borda. A ausência de vórtice livre retém mais pressão útil sob o disco da hélice.
No entanto, voos velozes acima de 60 km/h sofrem com arrasto parasita adicional gerado pela área molhada extra do aro. Isso drena baterias de polímero de lítio com maior rapidez durante trajetórias retilíneas em alta velocidade.
Como o prop guard altera a ressonância acústica do duto?
O duto protetor de um cinewhoop atua simultaneamente como blindagem contra impactos e corneta ressonante de amplificação acústica. Quando montado sem critérios milimétricos, o protetor amplifica ruídos em frequências audíveis.
Conforme investigações documentadas no acervo do NASA Technical Reports Server, a folga radial entre a hélice e a parede guia o comportamento acústico do duto.
GEOMETRIA DE TIP CLEARANCE EM CINEWHOOPS
| Duto Protetor |
| +-------+ | <--- Parede interna rígida
| | | |
| | δ | | <--- Folga crítica (1.5% a 3% do raio)
| +-------+ |
| ===== | <--- Ponta da hélice
| ===== |
Folgas inferiores a 1.2% do raio causam compressão pulsátil contra o aro, ampliando o ruído de espessura de modo severo. Ondas de pressão comprimidas entre a lâmina e a parede geram batimentos cíclicos indesejados.
Por outro lado, folgas acima de 4% causam refluxo turbulento de borda, anulando os ganhos aerodinâmicos do duto. O ar de escape recircula para a zona de admissão, multiplicando o ruído de banda larga.
Para manter a acústica controlada em chassis comerciais, três diretrizes de projeto devem ser observadas com rigor técnico:
- Tolerância radial calibrada: manter a distância
δfixada entre 1.8% e 2.8% do diâmetro total da hélice utilizada. - Amortecimento mecânico periférico: aplicar fitas de polímero celular ou EVA denso no anel para conter reflexões em médias frequências.
- Desacoplamento de braços: posicionar suportes estruturais de motores angulados a 15 graus para evitar pulsos de choque periódico.
A rigidez estrutural do aro também influencia o timbre final. Materiais moldados com carga de fibra de carbono evitam flexões parasitas que causam ressonâncias harmônicas indesejadas em acelerações plenas.
Estratégias de captação: como o som direto sobrevive ao drone em cena?

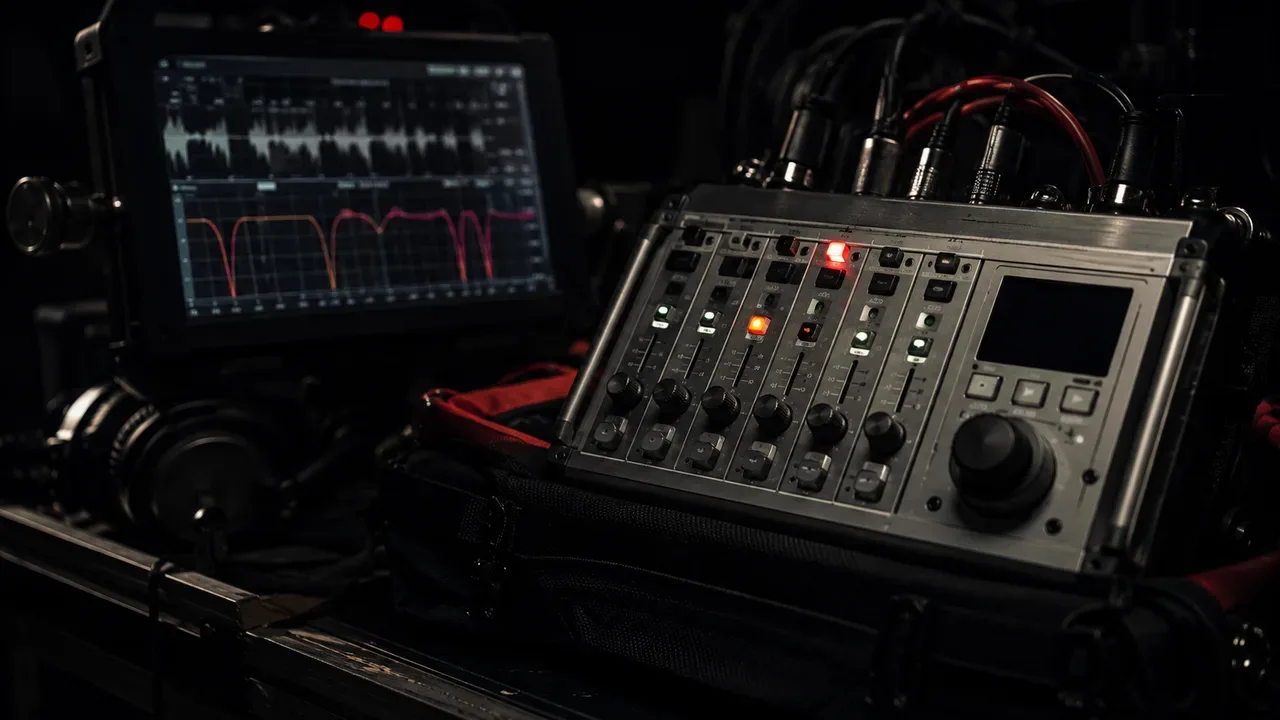

Registrar diálogos com fidelidade diante de um drone próximo exige tirar proveito do diagrama polar dos microfones em set. Soluções milagrosas de pós-produção degradam o timbre natural da fala e introduzem artefatos metálicos desagradáveis.
Técnicos de captação aplicam as diretrizes normativas da Audio Engineering Society sobre rejeição fora de eixo. Microfones direcionais hipercardioides e shotgun possuem ângulos de atenuação máxima situados entre 125° e 135°.
Ao coreografar a cena, o microfonista mantém a área cega traseira apontada para o envelope de manobra do drone. Esse cuidado geométrico garante que o ruído direto incida no ponto de maior rejeição acústica física da cápsula.
Nos microfones lapela instalados nos atores, o próprio corpo atua como barreira física contra o fluxo de ar descendente. Fixar a cápsula voltada contra o tecido reduz a pressão exercida pelo deslocamento de ar dos rotores.
Transmissores de áudio sem fio devem permanecer distantes de antenas de vídeo analógico ou digital de bordo. O afastamento previne a indução de ruído por intermodulação de radiofrequência nos pré-amplificadores móveis de gravação.
Como usar a telemetria Blackbox para aplicar notch filters dinâmicos?
A telemetria digital de voo permite mapear a frequência exata dos motores a cada instante da tomada gravada em cena. Em vez de tentar adivinhar frequências manualmente na equalização, a pós-produção lê a rotação real dos atuadores.
Plataformas controladoras equipadas com o ecossistema aberto do projeto Betaflight utilizam comunicação bidirecional DShot. A velocidade de rotação de cada motor é registrada diretamente nos arquivos de registro Blackbox do gravador de bordo.
+-------------------+ RPM Real +---------------------+
| ESC Bidirecional | -------------------> | Caixa-preta |
| DShot Telemetry | (400 Hz logging) | Blackbox Flash/SD |
+-------------------+ +---------------------+
|
v Script CSV
+-------------------+ Notch Tracking +---------------------+
| Áudio Limpo Final | <------------------- | DAW / Plug-in Param |
| (Voz Preservada) | f_notch(t) | Filtro Dinâmico Q30 |
+-------------------+ +---------------------+
O tratamento sistemático da faixa de áudio em estúdio se estrutura em quatro etapas técnicas bem definidas:
- Extração de telemetria: converter o arquivo binário da caixa-preta em séries temporais estruturadas de rotação por motor.
- Cálculo da passagem de pás: mapear as curvas instantâneas de BPF e segundo harmônico de cada rotor ao longo do take.
- Automação paramétrica na DAW: sincronizar as séries de RPM com filtros de corte notch de altíssima seletividade (
Q ≥ 30). - Supressão pontual cirúrgica: atenuar cerca de 20 dB estritamente nas faixas estreitas de frequência móvel onde o motor atuou.
Como cada filtro afeta uma largura inferior a 15 Hz, a fala humana mantém sua integridade acústica intacta. O método entrega diálogos limpos sem a textura oca típica de supressores neurais genéricos aplicados às cegas.
Essa abordagem matemática preserva consoantes delicadas como fricativas e sibilantes. Diretores de som obtêm faixas limpas e prontas para mixagem final sem recorrer a custosas regravações de estúdio em ADR.
Leituras recomendadas e normas do setor
- ISO 226:2023: Acoustics — Normal equal-loudness-level contours. Curvas normatizadas de sensibilidade auditiva humana por faixa espectral.
- MIT Lincoln Laboratory (US Patent 10,836,485): Toroidal propeller design for reduced acoustic signature in rotary-wing aircraft. Patente e modelagem de rotores de circuito fechado.
- NASA Technical Reports Server (NTRS): Aeroacoustic analysis and duct interaction of small-scale low Reynolds number rotors. Interação aerodinâmica e acústica em pequenos rotores entubados.
- Betaflight Open Source Project: Bidirectional DShot telemetry and dynamic harmonic notch filtering. Protocolos de telemetria digital para controle ativo de vibrações e ressonâncias.
